Hallo Stummis
hier ein kleiner Digitalumbau für Spiel- und Teppichbahner mit Märklin Drehscheibe 7186 (Tellermine).

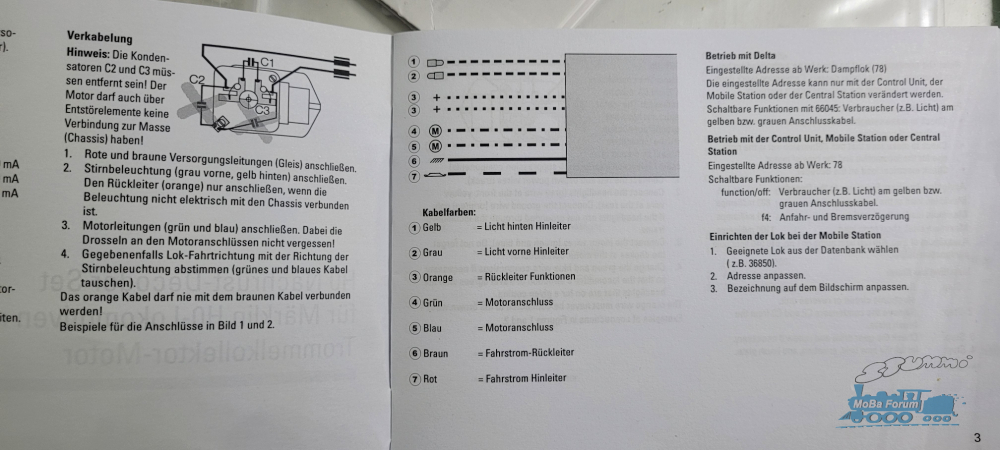

Es wird benötigt ein Decoder und Drosseln aus Umbauset 60760, das Umbauset 60943 für den Umbau von kleinem Scheibenkollektormotor auf Hochleistungsmotor.
einen Lötkolben und etwas Erfahrung im Löten.

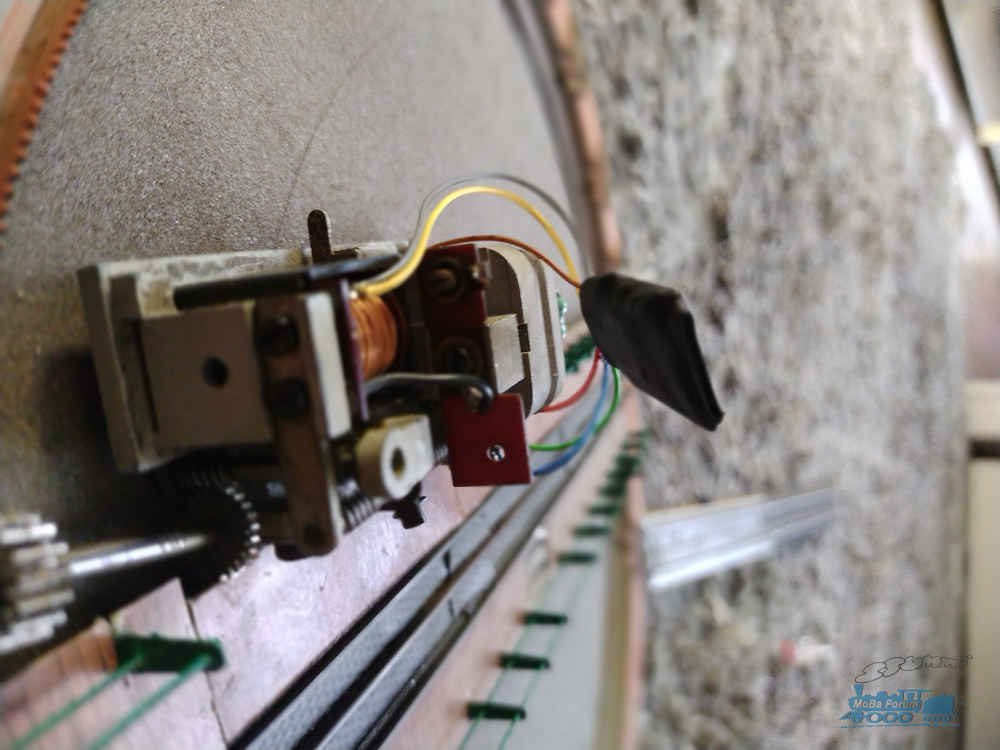

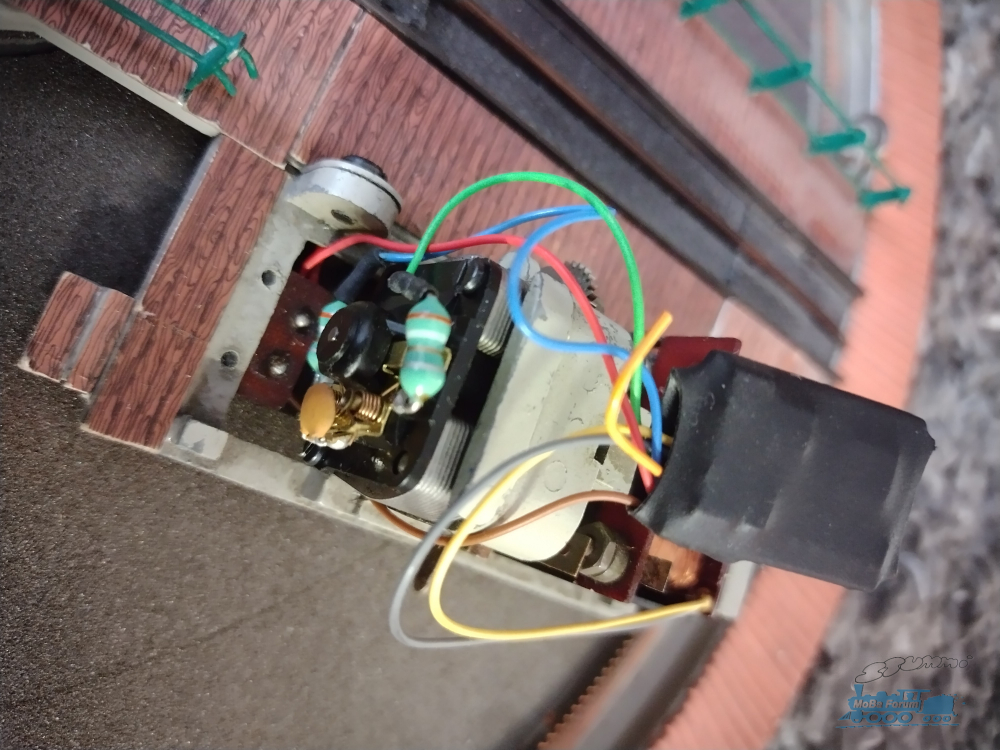

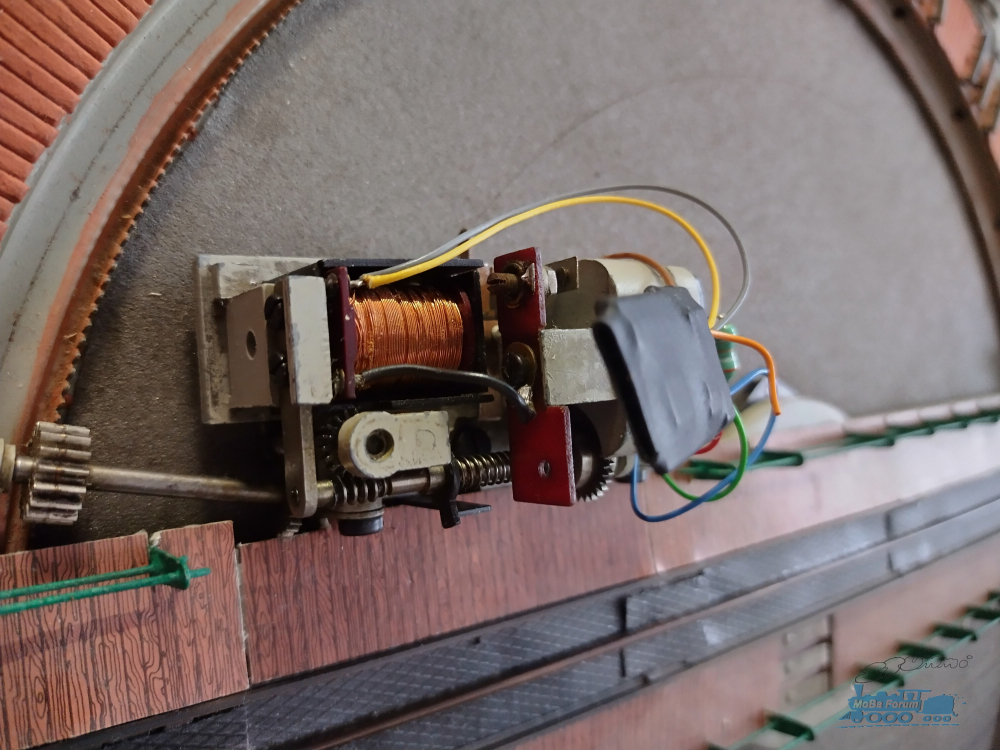

Als erstes Motor Umbau: Nach entfernen des Häuschen bauen wir das Motorschild ab und löten alle Kabel ab, dann wird der Anker und Spule gegen den
5 Pol Anker und Magnet getauscht. Am Motorschild werden die Drossel angelötet.
An die Drosseln werden das blaue und das grüne Kabel gelötet.
[img][/img]

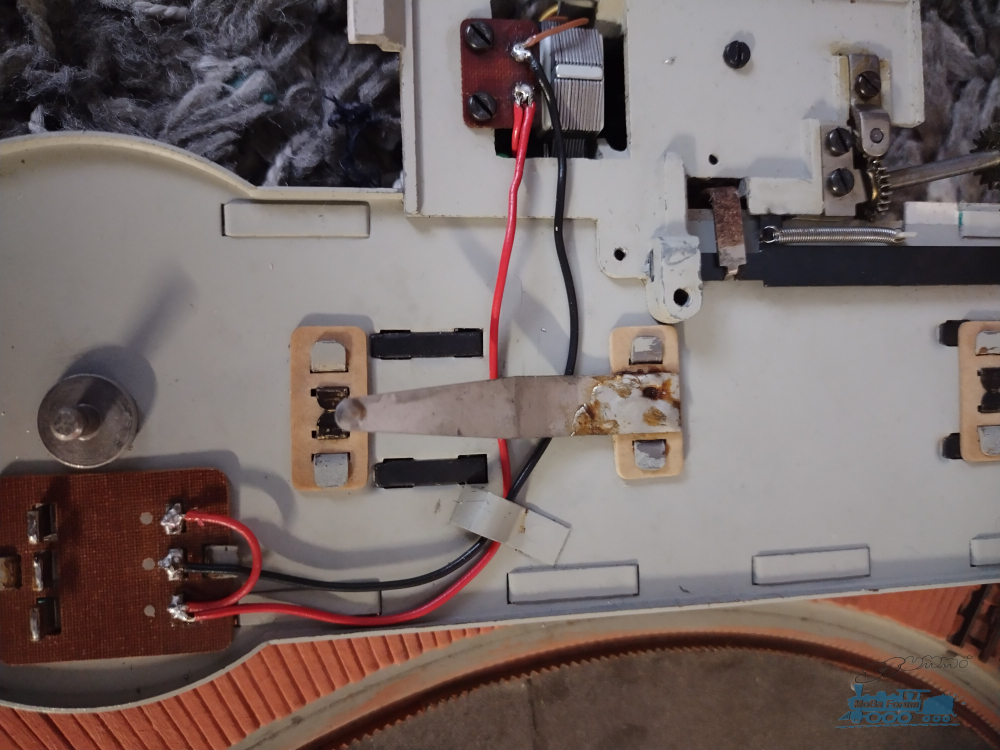

Als zweites ändern wir die Stromversorgung am Teller: Als Zuleitung nutzen wir die beiden rot gekennzeichneten Anschlüsse für den Bahnstrom.
Dafür verbinden wir den Mittelleiter mit den beiden Äusseren Anschlüssen. Als 0-Leiter nutzen wir den mittleren Anschluß (Steuerte den Entrieglungsmagneten), dafür verbinden wir
das Kabel mit einer Lasche der Schienenhalter oder direkt mit dem Grubengehäuse.
[img][/img]

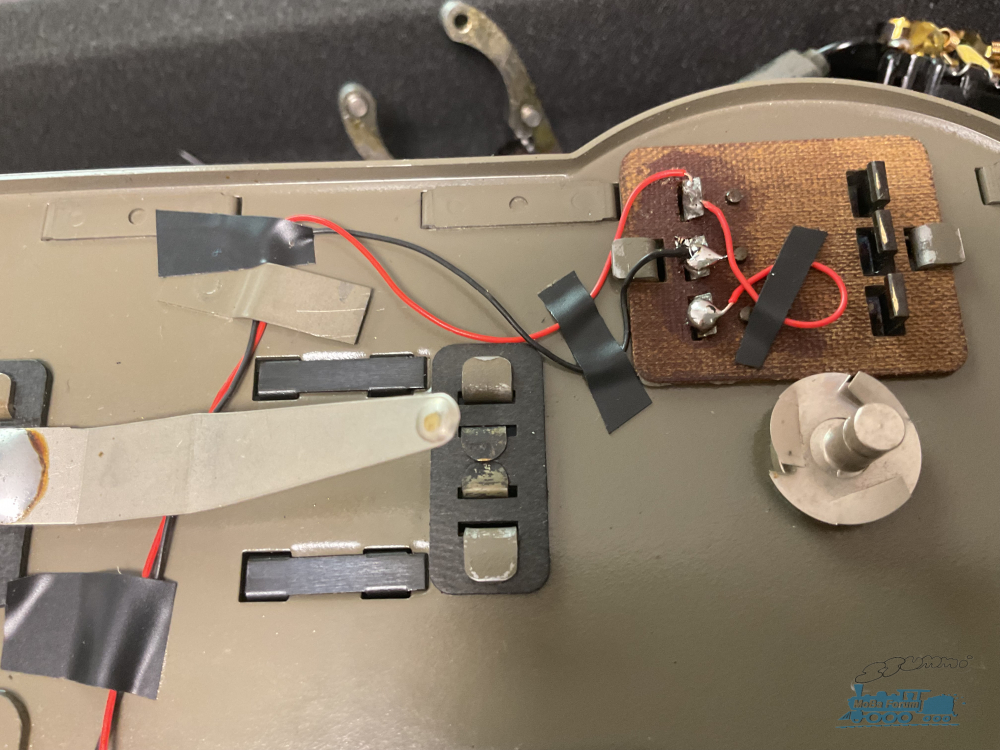

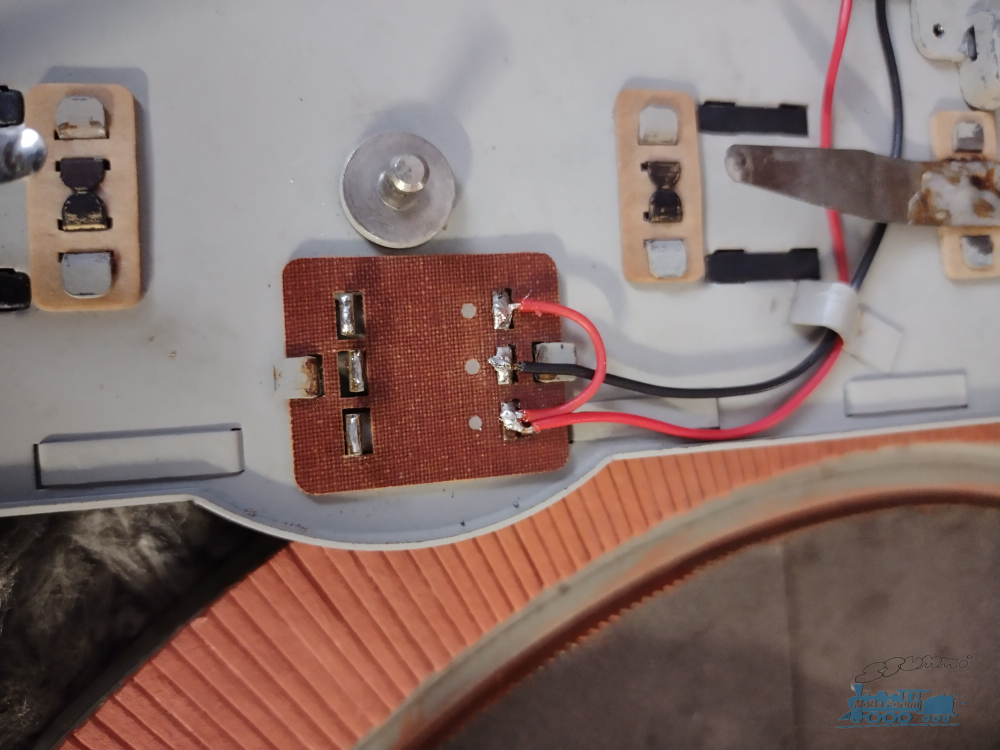

Als drittes ändern wir die Anschlüsse an der Unterseite der Bühne: Dort verbinden wir die beiden äußeren Anschlüße mit dem Roten Kabel des Decoders den mitleren Anschluß mit dem
braunen Kabel des Decoders.
[img][/img]

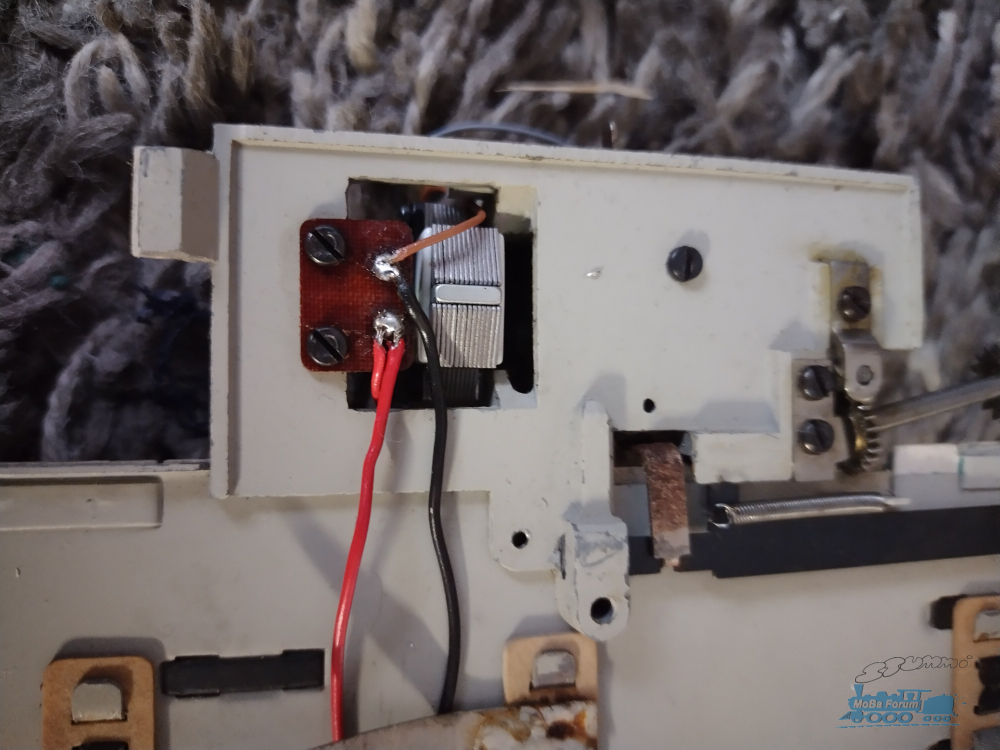

Zum Schluß schliessen wir den Entrieglungsmagneten an den Decoder an: damit er in beiden Richtungen funktioniert verbinden wir das gelbe und graue Kabel mit einen Anschluß am
Entrieglungsmagneten. Der andere Anschluß ( schwarzes Kabel) verbleibt am Gehäuseanschluß.
[img][/img]
damit ist er leiser man hört nur ein klicken statt dem Wechselstrom schnarren.

Jetzt ist es Zeit für die Programmierung mit Mobil Station 2:
Wir schließen nun mit den Übergangsgleisen an des jeweiligen Gleissystem an.(bei M-Gleis einfach ans Programmiergleis anschliessen)
Unter dem Menuepunkt Neue Lok lassen wie den Decoder suchen (sollte alles richtig Verkabelt sein hört man leises Klacken) und im Menue erscheint
MM2-78 jetzt kann unter Lok bearbeiten der Schaltbefehl von F0 von Dauer auf Moment ändern (Schaltet die Entrieglung).

Noch Name und Adresse nach Wunsch geändert und los gehts. F0 gedrückt und Regler auf, die Geschwindigkeit kann nun manuell geregelt werden und Vorbildgerecht vor
erreichen den Gleises gedrosselt werden. Bitte darauf ACHTEN das der Motor dann aus ist ( verhindert stärkeren Verschleiß an der Rutschkupplung). Märklin hat eine Rutschkupplung verbaut und man hört es wenn der Motor gegen die Verrieglung läuft ( lauteres Geräusch )

Und nun Viel Spaß beim Moba "spielen"
Sinerb
Anmerkung: Der Umbau erfolgt auf eigene Gefahr, der Verfasser haftet nicht für Fehler oder Beschädigungen.( sein Umbau hat so funktioniert.)

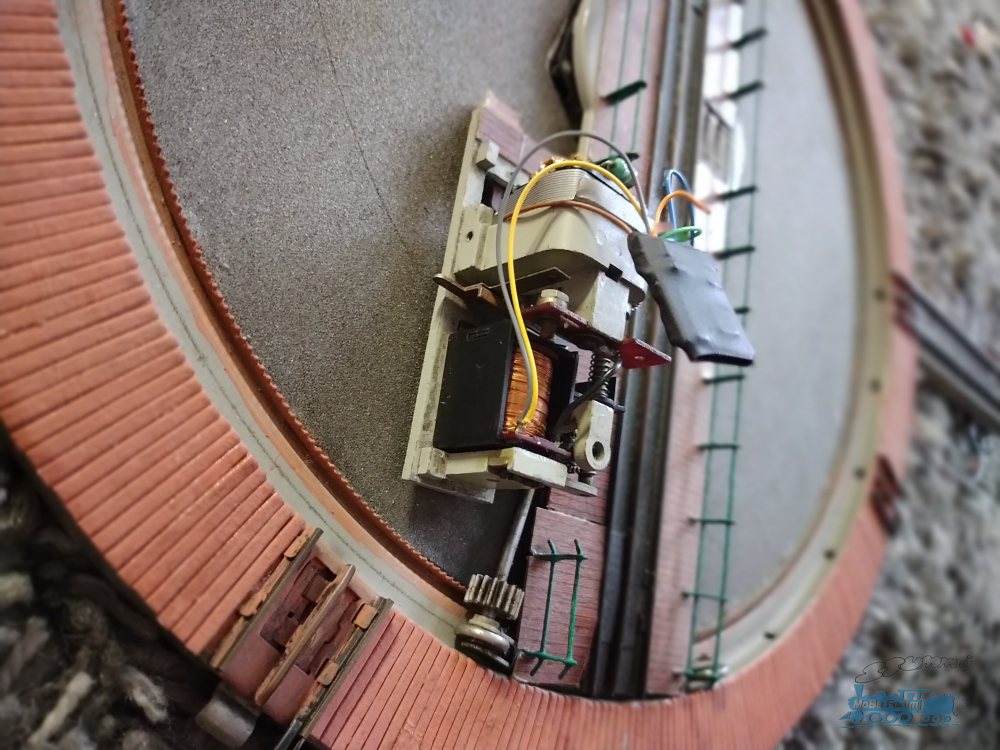

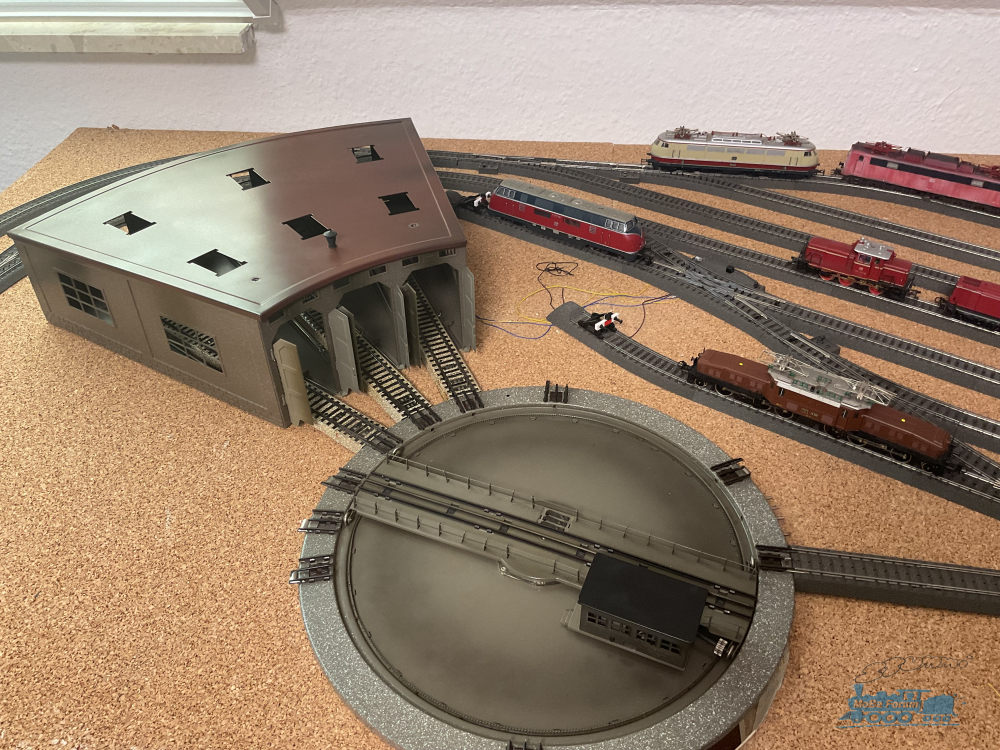

Meine Drehscheibe
[img][/img]

Hallo,

sehr interessanter Beitrag. Welchen Decoder hast Du verwendet ? Eigentlich braucht man nur einen ganz einfachen Decoder, Lastregelung etc ist ja eigentlich nicht nötig.

Gruß

Andreas

Zitat von Dreikantfeile

---

Hallo,

sehr interessanter Beitrag. Welchen Decoder hast Du verwendet ? Eigentlich braucht man nur einen ganz einfachen Decoder, Lastregelung etc ist ja eigentlich nicht nötig.

Gruß

Andreas

---

Grüß Dich

hatte noch einen fx Decoder aus dem Umbausatz 60760 übrig. Kann aber auch ein anderer genommen werden, vieleicht mit Schaltausgängen um Licht im Bühnenhaus zuschalten.

Hallo,

Sehr interessanter Beitrag. Danke!

Was hast du mit dem orangen Kabel (Rückleiterfunktionen) des 60760s gemacht? Einfach isoliert?
Gruss,

Hallo,
ich habe mich heute an diesem Umbau versucht. Hat recht gut geklappt, allerdings funktioniert die Entriegelung meiner Scheibe nicht. Der Magnet scheint irgendwie nicht stark genug dafür zu sein.
Werde mal eine neue Feder einsetzen, mal schauen, wie es dann läuft.

Das orangene Kabel habe ich nur isoliert, vielleicht hätte das auch an die Masse des Entrigeleungsmagneten angeschlossen gehört?

Keine Ahnung, die Idee kam mir gerade beim Schreiben.

Wer hat das noch umgebaut, und kann hier berichten?

Grüß Dich

das Orangekabel ist nur als Rückleiter zu nehmen wenn absolut kein kontakt
zur Bahnmasse besteht, sonst grillt der Decoder.Um das Licht der Loks flackerfrei
zu bekommen, nimmt man isolierte Fassungen und schließt dann das Orange und Gelbe(hinten)
Orange und Grau(vorne) an.

Hat die Scheibe eine Handhebel mit dem man mit Hand die Verriegelung lösen kann, dies
sollte leicht gehen, wenn nicht ist möglicherweise der Zapfen verbogen und klemmt im Loch

Gruß Sinerb

Hallo an alle interssierten,
ich habe das jetzt so gelöst, daß ich das orangene Kabel abisoliert habe, also nicht verwende.

Und ich habe die Feder der Scheiben Entriegeung komplett weg gelassen. Funktioniert bestens. Mit ein wenig Übung bei der Steuerung kann man die einzelnen Gleisabschnitte schön sauber anfahren, vorher langsamer werden usw.
Ich steuere die Scheibe mit der MS2, die ich an die CS2 angeschlossen habe. Ginge aber mit der CS2 auch, ist ja dieselbe Lokliste.

Mein Dank geht an "Sinerb" für diesen Umbau Bericht. Kann ich nur empfehlen. Verglichen mit dem Preis einer vernünftigen 7286 Scheibe, dann vielleicht noch mit digitaler Steuerung, ist das so schon recht günstig. Und viel viel leiser!

Moin !
Ich muss mich hier mal anhängen. Habe da ein Problem.
Und Zwar:
Wenn ich das graue/gelbe Kabel an der Verriegelung anschließe habe ich Dauerentriegelung, heißt wenn ich es auf Momentschaltung stelle auch.
Wenn ich die F Tasten nutzen will geht das auch nicht oder vielmehr nur wenn die Scheibe am Drehen ist. Jetzt kam mir die Idee den Rückleiter (bei mir Blau weil ESU) den Orangen Kabel anzuschießen aber wo ?
Kann mir da einer helfen ?

Gruß Sven

HY !
So, hab jetzt nun eine Menge rumgespielt und habe eine alternative gefunden. Wenn man einen verstärkten Aux/F Ausgang hat kann man den nehmen.

MFG

Hallo zusammen,

danke an sinerb fuer diesen interessanten Bericht. Ich ueberlege, meine alte Drehscheibe ähnlich umzubauen. Sollte nicht eigentlich ein Hamo-Magnet fuer den kleinen Scheibenkollektormotor (z.B. ESU 51961) anstelle des 5poligen HLA reichen? Dazu dann ein kleiner, einfacher Gleichstrom-Lokdecoder. Das waere etwas einfacher und preiswerter , und auf super-exakte Langsamfahreigenschaften kommt es ja bei einem Drehscheibenmotor nicht so an. Hat jemand das schon einmal gemacht?

Vielen Dank.
Gruss
Stefan

Hallo Stefan,

ich habe meine Tellermine exakt so umgebaut wie beschrieben und sie lief bis zum Abbau der Anlage super damit. Würde ich genau so empfehlen.

Ob sie mit einfacherem Motor auch Freude macht, will ich nicht beurteilen, weiß ich nicht.

Hallo Stefan, super Erklärt. Leider erschiesst sich mir nicht, wo ich die vier Drossel anlöten muss. Kannst du so nett sein und ein Bild vom Motor und eines vom Umschalter einstellen, wo man die Drosseln sieht? Leider ist das erste Bild sehr unscharf. Danke vorab Rüdiger

Hallo zusammen,

das Prinzip Lok-Decoder zur Steuerung des Antriebs habe ich bei meiner Märklin Schiebebühne angewendet: Motor gesteuert über den Motoranteil des Decoders und die Verriegelung via F-Taste und AUX-Ausgang.
Das Handling ist ein wenig gewöhnungsbedürftig. Man ist ja sonst gewohnt irgendwelche Knöpfe zu drücken und gedrückt zu halten. Hier muss man erst den Motor in der richtigen Richtung aktivieren und dann noch die F-Taste drücken.
Das ist für mich allerdings kein Problem.

Gruß
Martin

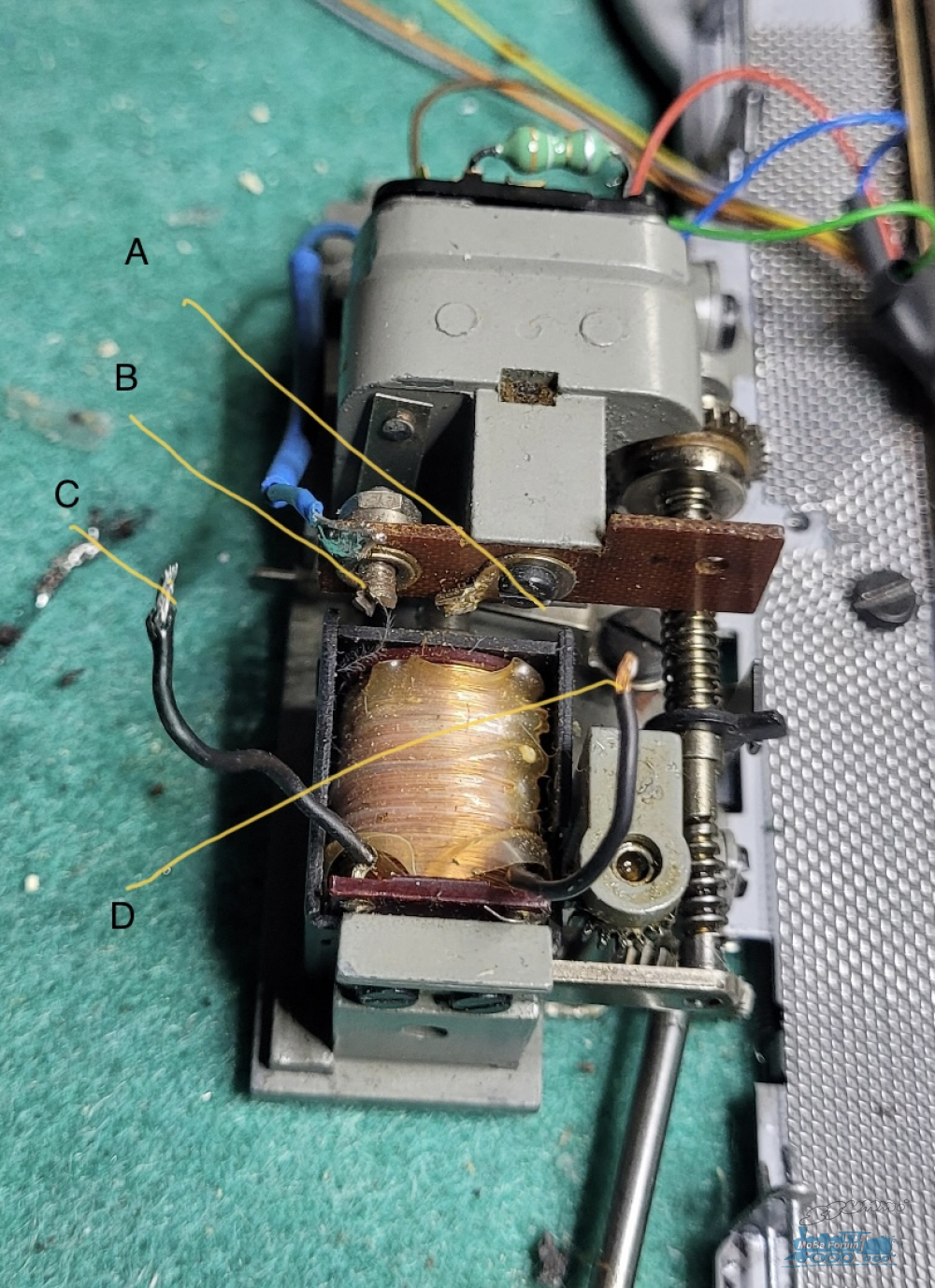

Hallo, ich hoffe ich nerve nicht, aber kannst du mir noch schreiben, wie ich die vier Anschlüsse A,B,C und D am Magneten versorgen bzw. verlöten muss? Danke vorab Rüdiger

Hallo ins Forum, nachdem ich von der Drehscheibe Märklin 74862 vollkommen enttäuscht war, sie aus meiner Sicht nicht für den praktischen Einsatz taugt, habe ich mich für die alte Tellermine (Märklin 7186) entschieden.

Aus dem Märklin H0 Forum kam der Tipp, dass hier dieser Umbaubericht zur Digitalisierung vorliegt. Den habe ich mir dann auch zu Gemüte geführt und umgesetzt. Märklin HLA 60943 in Kombination mit einem Märklin mld3 60982 (mfx). Die CS3 hat den Dekoder nach dem Einbau dann auch sofort erkannt und die Drehscheibe funktioniert wunderbar. Ob sie dadurch leiser geworden ist kann ich nicht beurteilen, da ich bisher das Teil noch nicht in analoger Form im Einsatz gesehen bzw. gehört habe.

ICH habe bewusst den Magneten mit dem gesamten Entriegelungsteil ausgebaut, weil ich dies nicht für notwendig erachte. Da ich mit der CS3 steuere, habe ich im linken Bedienfeld die Drehscheibe und im rechten bedienfeld die Lok, die rauffahren und danach abgestellt werden soll. Mit ein wenig Übung gelingt es so nach kurzer zeit, das Gleis exakt anzufahren.

Mein herzlicher Dank gilt Sinclair @Sinerb (Aka Sinerb) hier aus dem Forum, der diesen tollen Bericht verfasst hat und den ich auch am vergangenen Wochenende anschreiben durfte und der mir dann auch zeitnah geantwortet hat. Das nenne ich mal "gelebtes Forum"....vielen Dank dafür Sinclair

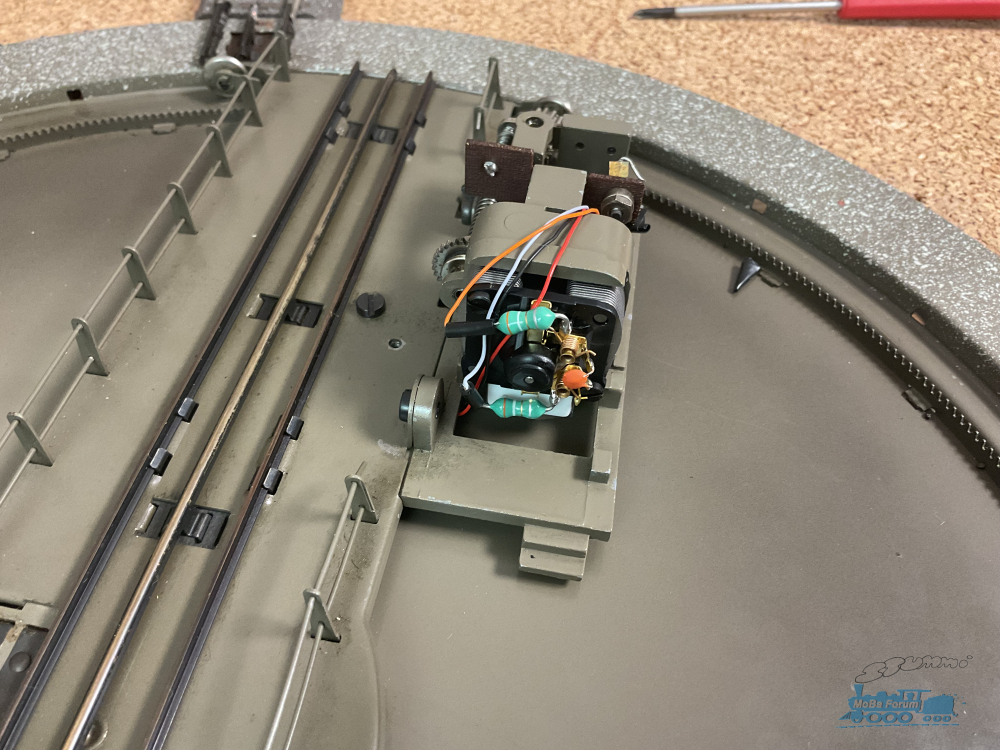

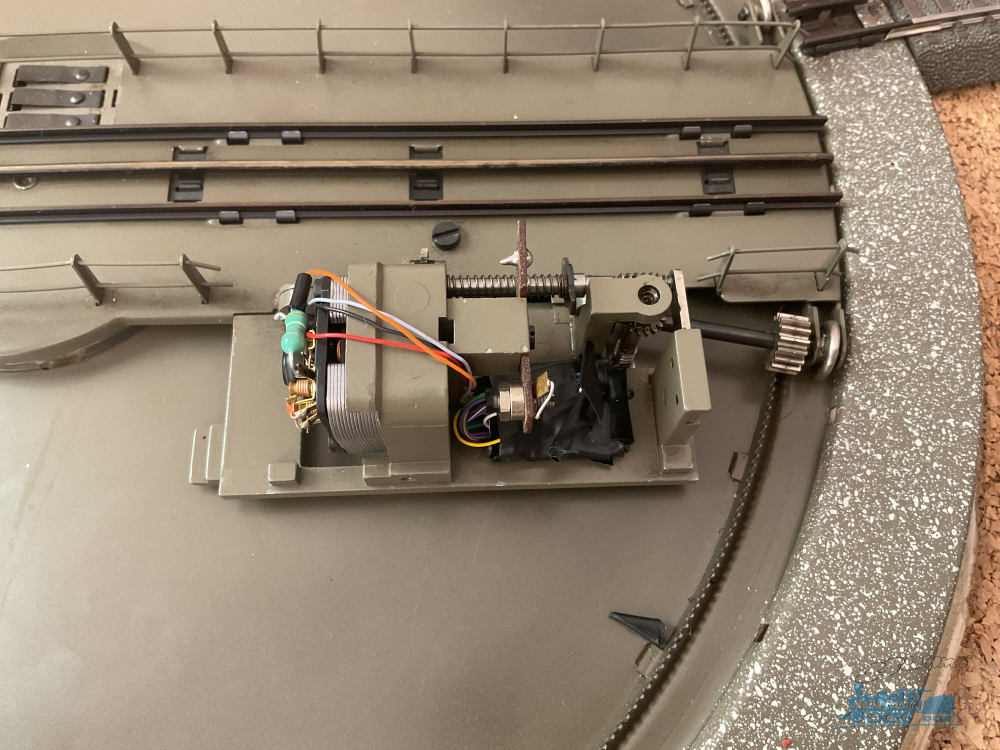

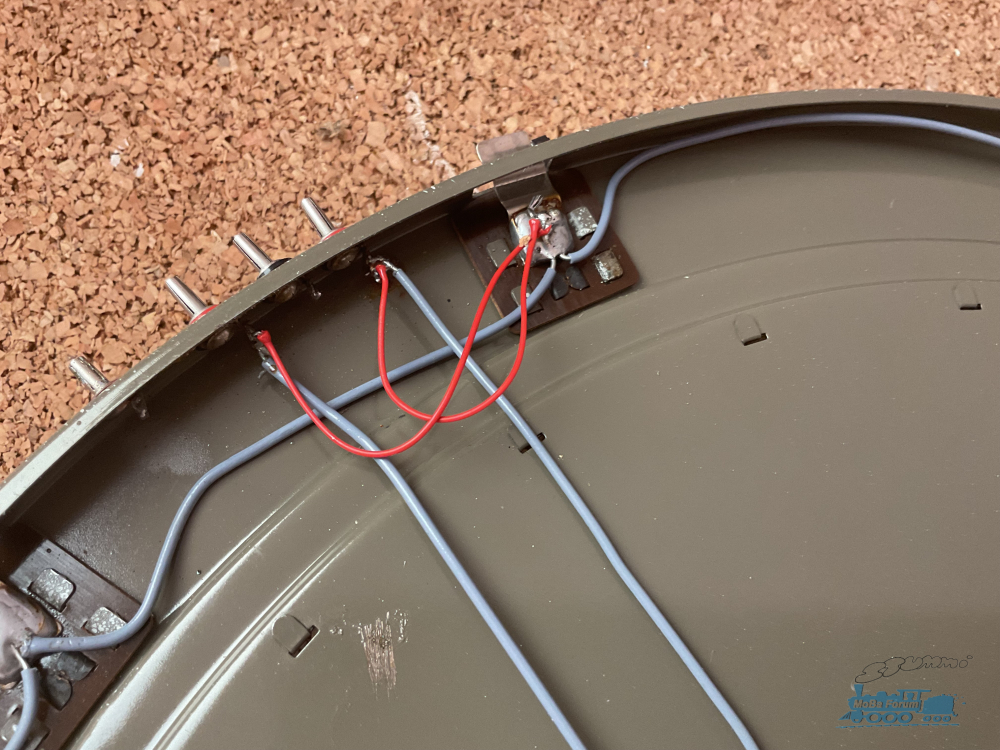

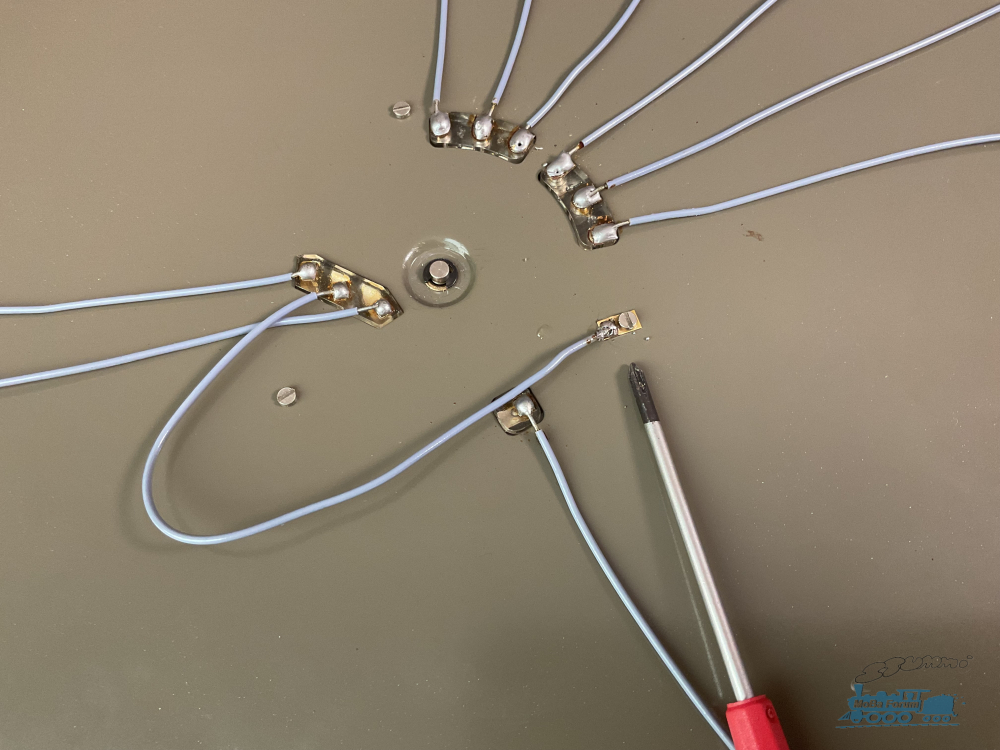

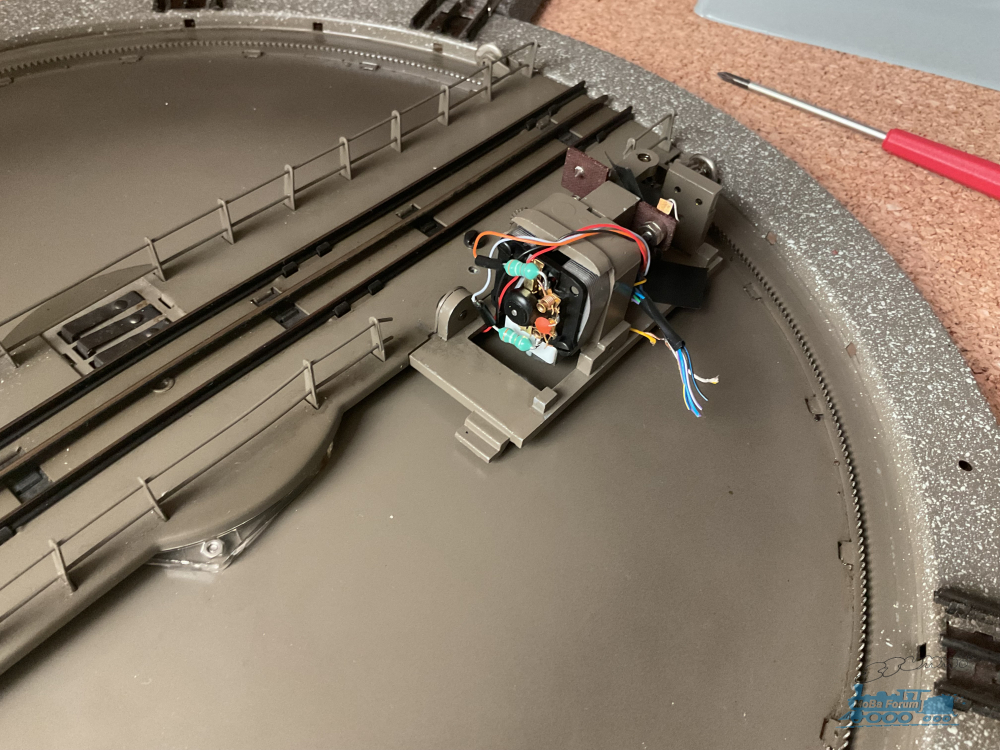

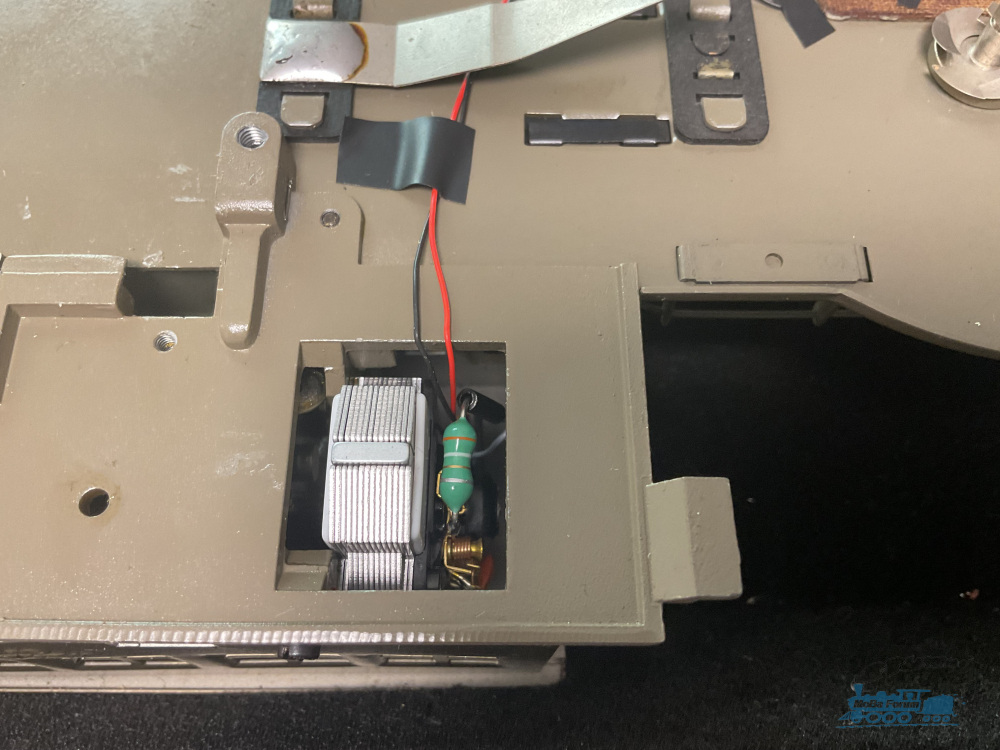

Da die Fotos von Sinclair hier nicht mehr verfügbar sind, dazu ein paar Fotos von mir und ganz zum Schluss ein Link zu einem kurzen Video

















Kurzvideo Drehscheibe 7186 im "digitalen" Einsatz

@Sinerb
Hallo Sinerb,

vielen Dank für deine Beschreibung.
Leider sind mittlerweile deine Bilder zu der Beschreibung weg.
Ist es dir möglich diese nochmal einzustellen ?
Vielen Dank und viele Grüße
Wolfgang

Eine Frage...

Zitat von Adler im Beitrag #14

---

Hallo, ich hoffe ich nerve nicht, aber kannst du mir noch schreiben, wie ich die vier Anschlüsse A,B,C und D am Magneten versorgen bzw. verlöten muss? Danke vorab Rüdiger

---

Hallo Wolfgang,

schreib den Kollegen Sinerb mal per PM an - er war gestern noch online.

Gruß Rainer

Hallo zusammen,

ich möchte seit längerem meine Drehscheibe digitalisieren, frage mich aber, wie ich den Startmagneten ansteuern soll.
Die Funktionsausgänge (AUX und Licht) der üblichen Lokdecoder haben in der Regel eine maximale Belastung von 250 mA, der Startmagnet zieht aber 500 mA.
Hält der Lokdecoder das also tatsächlich auf Dauer aus? Oder wäre es nicht besser, den Startmagnet über ein zwischengeschaltetes Miniatur-Relais anzusteuern?

Vielen Dank und viele Grüße,
Matthias

P.S.: Bislang setze ich eine externe digitale Steuerung ein, die über einen Magnetartikeldecoder geschaltet wird und die es auf ebay gibt. Funktioniert auch, aber eben nicht so komfortabel.

Hallo, ich habe lange nicht mehr in das Forum hinein geschaut und möchte mich noch im nachträglich für die Hilfe bedanken. Inzwischen habe ich meinen Umbau der alten Märklin Drehscheibe auf meinem Kanal veröffentlicht.
Bis dann Der Adler
Rocrail ® digitalisierte alte Märklin Drehscheibe ansteuern #26
https://youtu.be/tr_CFhuTtz8
