Hallo zusammen

Hier ging es darum, eine Innenbeleuchtung in die Märklin / Trix Leichtstahlwagen zu montieren, passend zum bereits werksseitig beleuchteten Steuerwagen ABt. Die SBB Leichstahlwagen von Märklin / Trix sind ja für Innenbeleuchtung vorbereitet und man kann die originalen LED Innenbeleuchtungskits verwenden. Ich habe die Variante mit gelben LED gewählt, passend zu meinem Steuerwagen der ebensolche montiert hat. Passt übrigens auch gut zu den Glühlampen im Hag Bde 4/4.

Innenbeleuchtungskits original (gelbe LED):
Für AC: Märklin 73400
Für DC: Trix 66719

Beim Trix Set ist alles für die Stromabnahme über die Achsen dabei. Auch die Halterungen sind dabei, es muss also nichts geklebt oder gelötet werden. Stromabnahme montieren, Innenbeleuchtung mit Halter aufstecken, einstecken, fertig. Leider sind die zweiteiligen Inneneinrichtungen nicht sehr gut fixiert und hängen gerne durch. Ein Grund dafür ist, dass nur 3 Halterungen dabei sind, aber im Leichtstahl B eigentlich 4 benötigt würden.
Also habe ich den Originalhalter gezeichnet und auf Shapeways bestellt:
[url='https://www.shapeways.com/product/G655QQ...nnenbeleuchtung']https://www.shapeways.com/product/G655QQVU9/halter-marklin-innenbeleuchtung[/url]

Funktioniert mit 4 Halterungen schon etwas besser.

Bilder dazu:

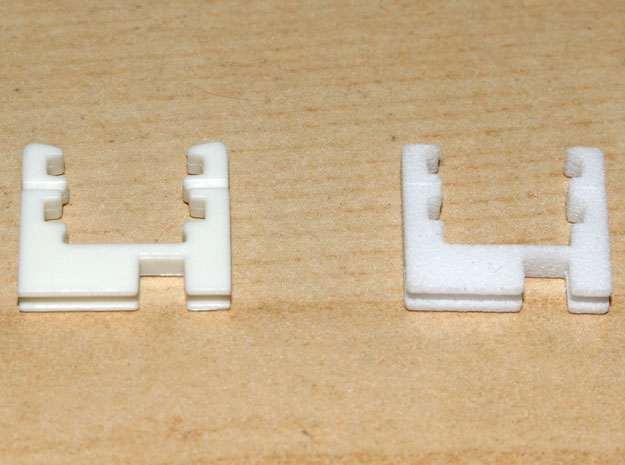

Halter für Märklin / Trix. Original links, 3D Druck rechts:

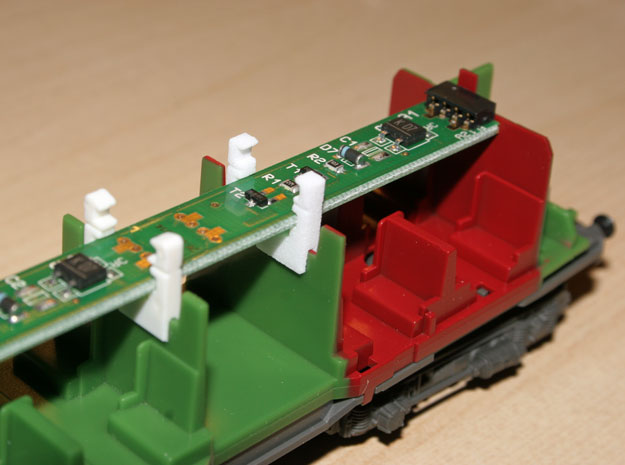

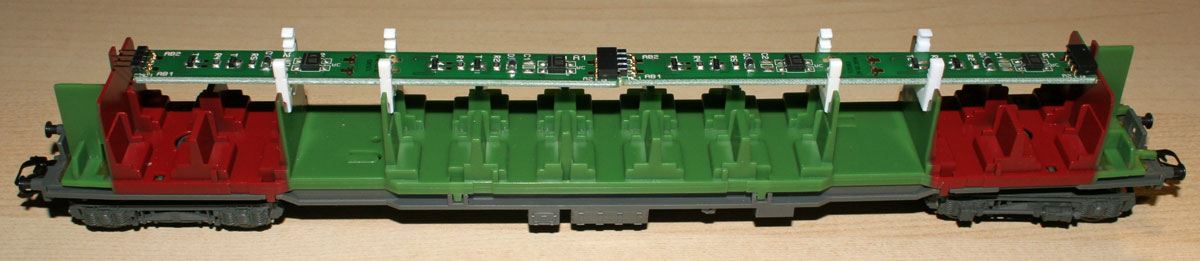

Montiert:

http://www.mrufer.ch/modellbahn/forum/20...er_maerklin.jpg

Zubehör Innenbeleuchtung E-Modell LX-U
Jetzt könnte man aber auch geradesogut eine universelle, einteilige Innenbeleuchtung verwenden. Der Händler des Vertrauens hat mir die E-Modell LX-U vorgeschlagen. Die gibt es analog (mit Poti für Helligkeitseinstellung) und auch als Variante mit integriertem DCC Decoder. Für Zweileiter werden dann noch die passenden Märklin Stromabnehmer E210240 benötigt (5er Pack, es werden nur 2 Stück benötigt).
Damit man die E-Modell Innenbeleuchtung ohne kleben in die Leichstahlwagen montieren kann, habe ich auf Shapeways die benötigten Halterungen gezeichnet. Und zwar in der Höhe so, dass die Innenbeleuchtung möglichst unsichtbar (weit oben) ist.
[url='https://www.shapeways.com/product/GQ5LJ6...s-e-modell-lx-u']https://www.shapeways.com/product/GQ5LJ6RKS/halter-marklin-ls-e-modell-lx-u[/url]
Für die E-Modell LX-U mit Poti (also die "analoge" Variante) benötigt man einen ausgeschnittenen Halter, weil das Poti genau bei einem Halter zu liegen kommt
[url='https://www.shapeways.com/product/KJUBPH...-ausgeschnitten']https://www.shapeways.com/product/KJUBPHAUT/halter-marklin-ls-e-modell-lx-u-ausgeschnitten[/url]

Es werden total 4 Halter benötigt. Für die analoge Variante 3 normale und einen ausgeschnittenen.

Bilder dazu:

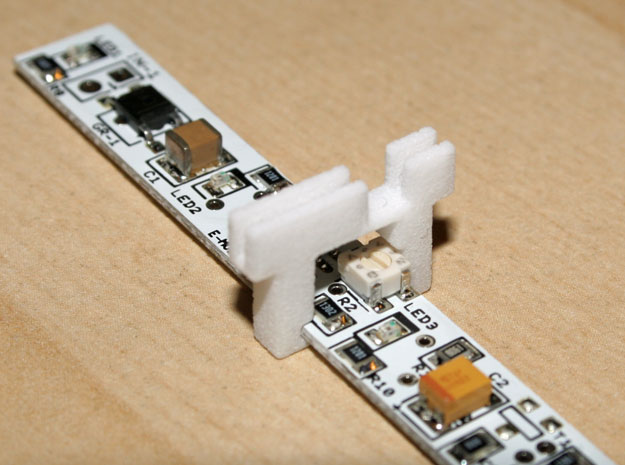

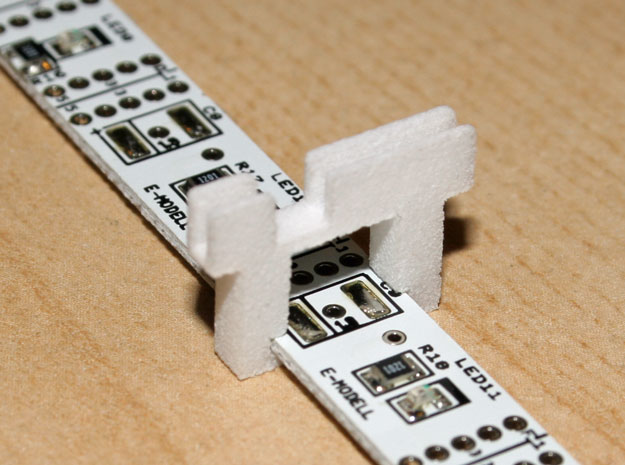

Halter ohne und mit Ausschnitt:

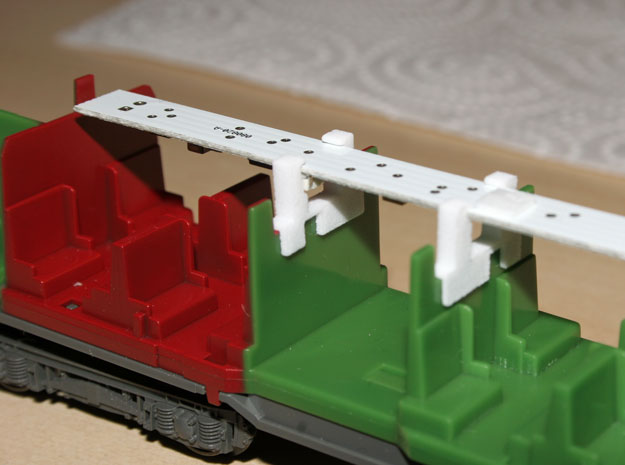

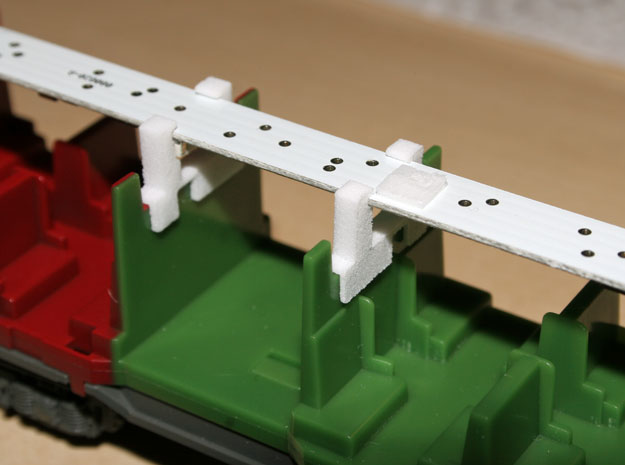

Montiert:

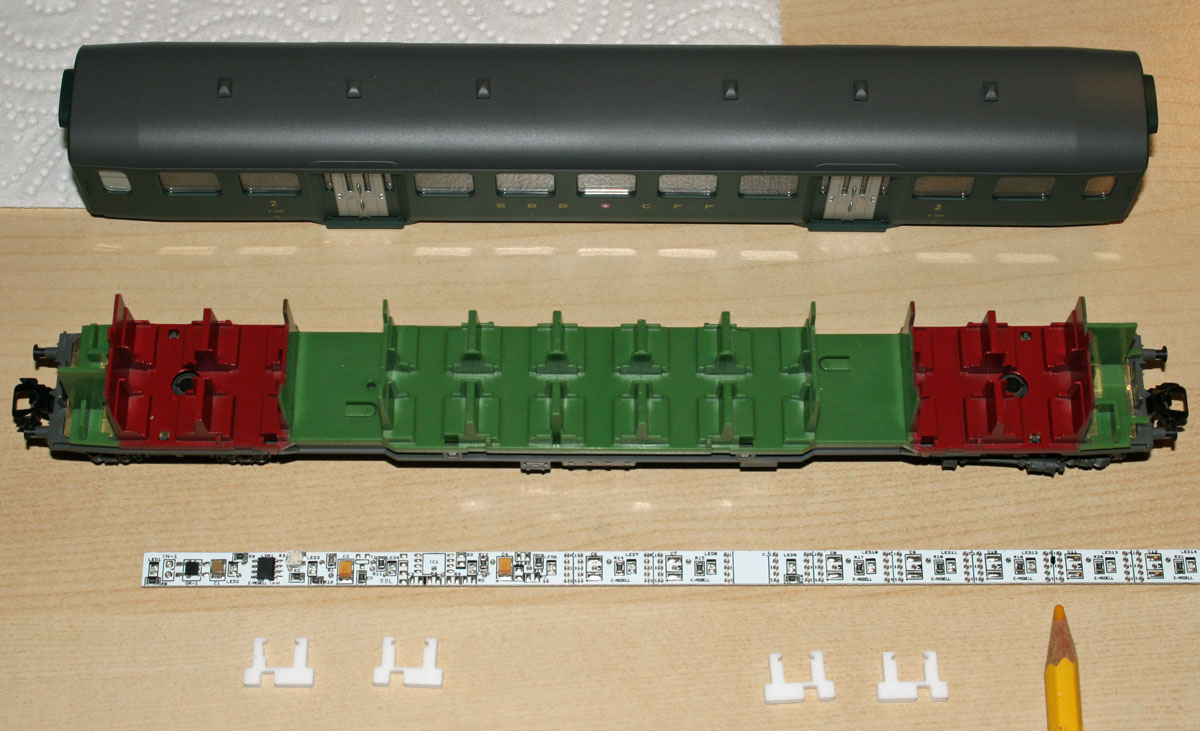

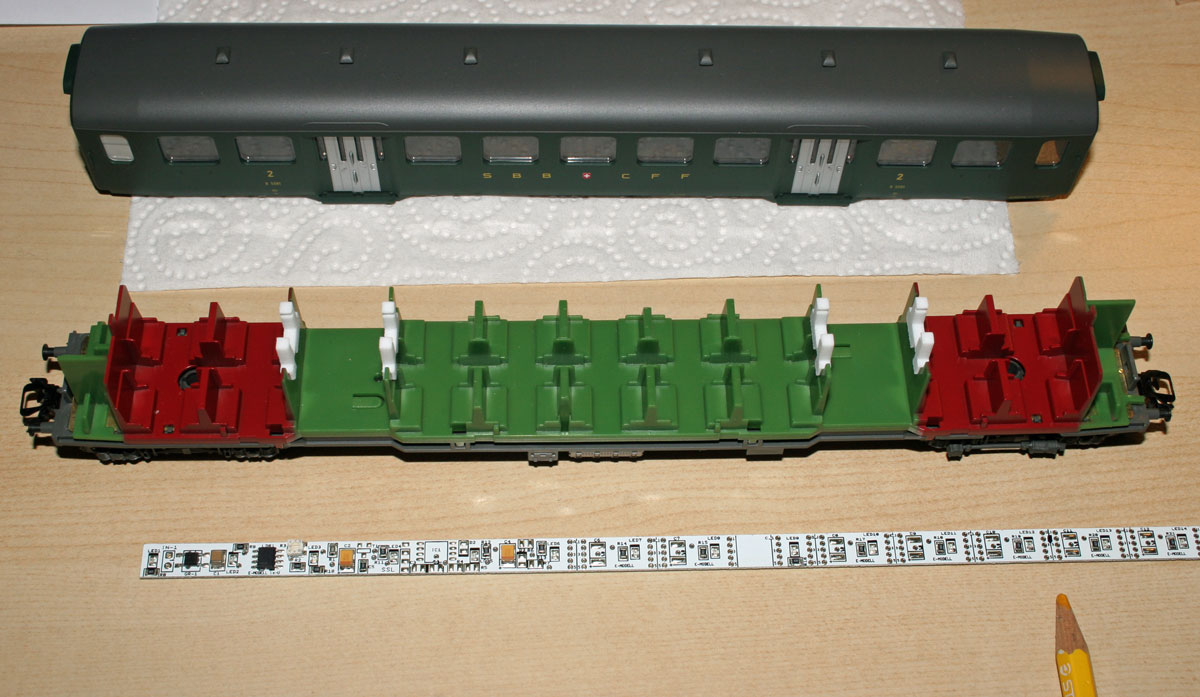

Übersicht mit den Haltern neben der Innenbeleuchtung und aufgesteckt. Beim Farbstift muss die Innenbeleuchtung abgeschnitten werden.
http://www.mrufer.ch/modellbahn/forum/20...7857_halter.jpg
http://www.mrufer.ch/modellbahn/forum/20...7860_halter.jpg
