Hallo Max,

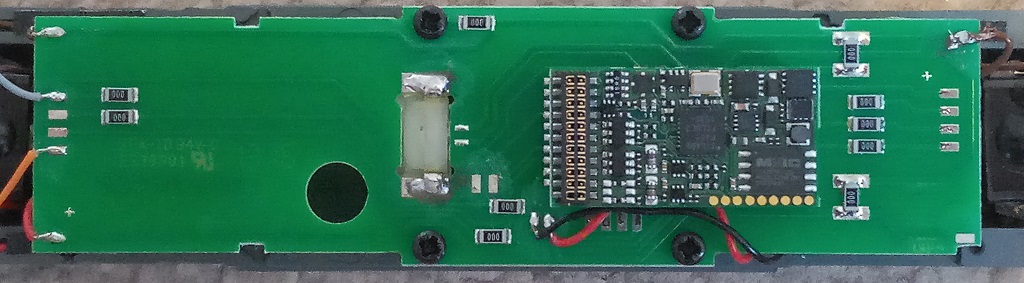

auf dem Decoder unten links gut zu erkennen dass AUX 3 und AUX 4 unbestückt sind, dise sind auf dem Decoder als reine logigk Ausgänge vorhanden.
Du kannst mittels MOSFET und einer Anleitung von Dominik Bugschat (gib mal bei google ein) an Deiner 21 PIN mtc Adapterplatine (unterhalb Decoder) direkt 3 Kabel angelöten.
Erforderlich ist:
GND (3. von oben rechte Seite)
AUX 3 (2. von unten rechte Seite)
AUX 4 (4. von oben linke Seite)
Zur weiteren CV-Programmierung sollten dann Kenntnisse vorhanden sein, schließlich musst Du dem Decoder mitteilen bei welcher F-Taste welcher AUX Anschluss geschaltet werden soll.
Bernd
ESU ECoS #50200, immer aktuelle Firmware, MS 2, MS 1, CU 6021, ESU und Märklin (nahezu) alle Arten Lokdecoder und Sounddecoder, BLDC_Controller, ESU LoPro und Profi-Prüfstand, Märklin Sound-Programmer, Decoder-Programmer, Decoder-Tester.
