RE: Abgebrochene Teile mit 3D-Druck ersetzten -> Limmat und Esslingen

#1 von rwd , 28.04.2019 12:28

Hallo liebe Stummis,
vermutlich bin ich nicht der einzige, dem schon mal bei einem Unfall auf der Moba Teile von Loks oder Wagen abgebrochen sind.
Wenn der Hersteller die Teile als Ersatzteil anbietet, dann ist das sicherlich oft die erste Wahl, aber häufig genug sind die Teile wie Puffer oder Rangiertritte Bestandteil vom Fahrgestell, und dann ist die ist guter Rat bzw. das Ersatzteil entsprechend teuer, wenn es denn Überhaupt ein Ersatzteil gibt.
So habe ich mir schon mal erste Teile in 3D-Druck konstruiert und drucken lassen.

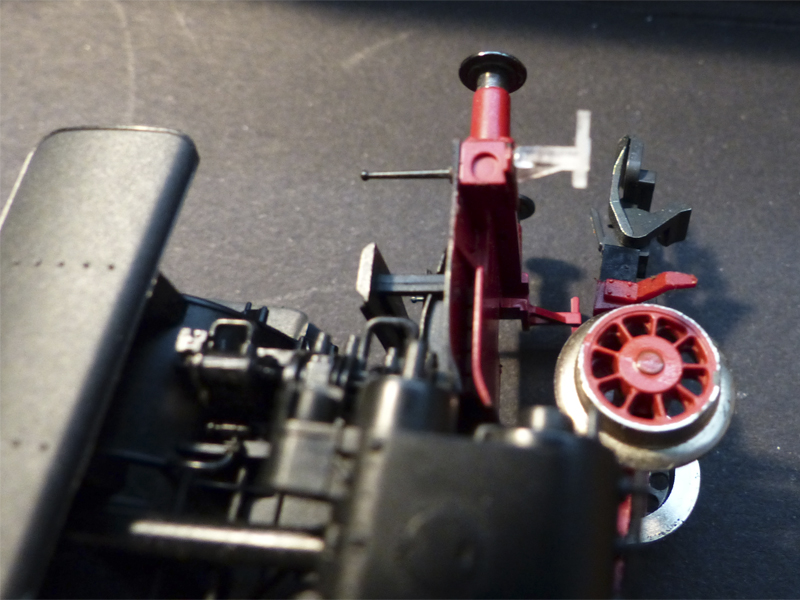

Den Anfang hat ein fehlender Rangiertritt an einer Dampflok BR 65 von Fleischmann gemacht.

Bei den 2-achsigen Märklin Kesselwagen auf Basis des 4440 brauchte ich die großen Trittstufen. Da hatte ich über ebay ein Set mit 3 Kesselwagen von Elf, Total und Jet ersteigert.

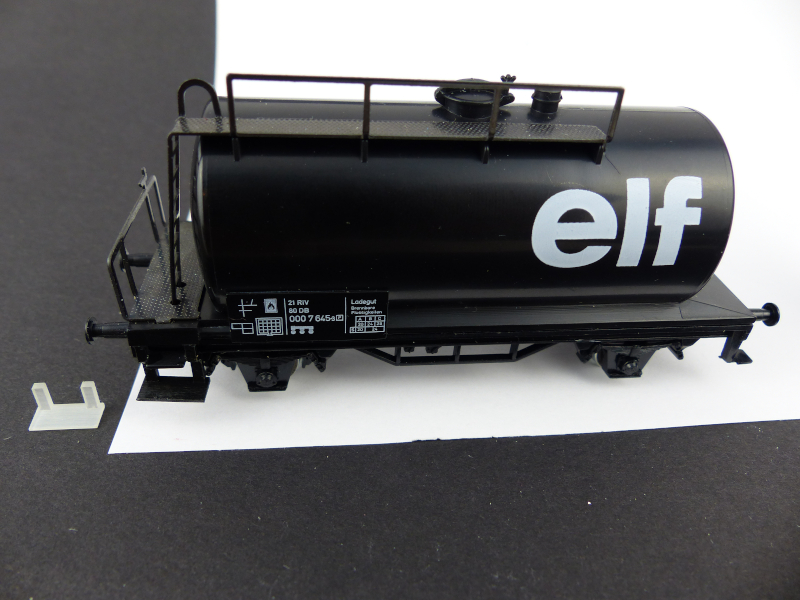

Bei dem Elf-Kesselwagen fehlte leider eine der beiden Stufen. Die habe ich mir dann bei shapeways in Fine Detail Plastic drucken lassen. Wie ich jetzt auf dem Foto sehe, habe ich den Tritt wohl leicht schief angeklebt, aber besser als vorher sieht es jetzt allemal aus.

Bei einigen meiner Großraum-Güterwagen 4624 und 4626 waren ein oder mehrere der Rangiergriffe abgebrochen. Wen die etwas rauhere Oberfläche der 3D-Druckteile stört, der kann mit 500er oder 1000er Schleifpapier die Oberfläche glätten. Auf dem Foto fällt es aber deutlich mehr auf als auf der Anlage.

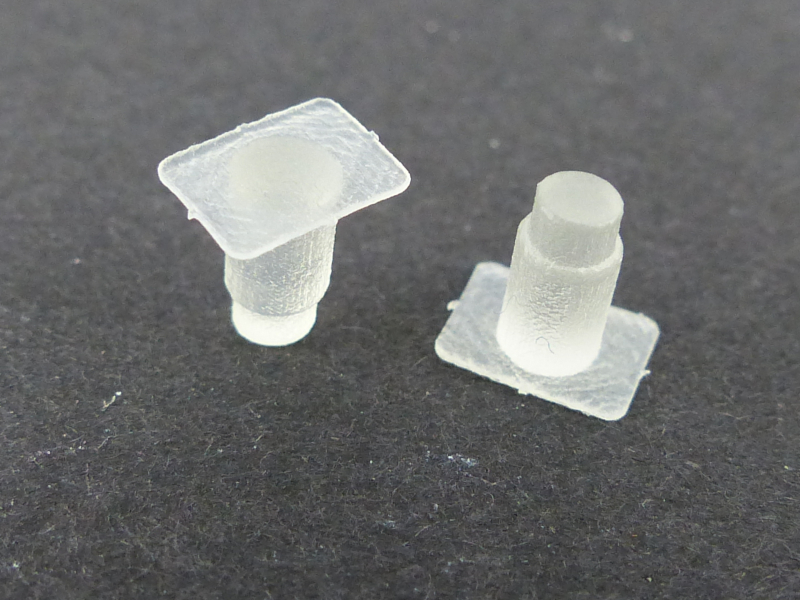

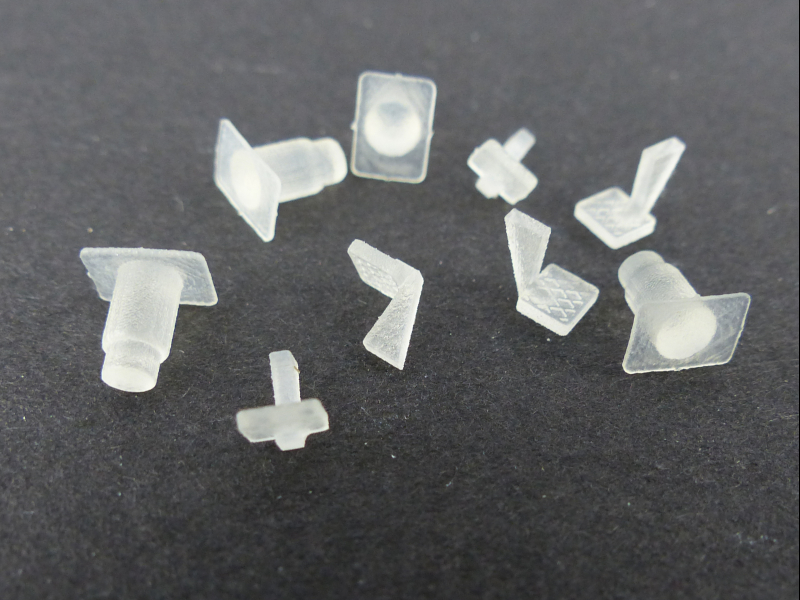

Hier sind neue Puffer und Rangiertritte für verschiedene Wagen.

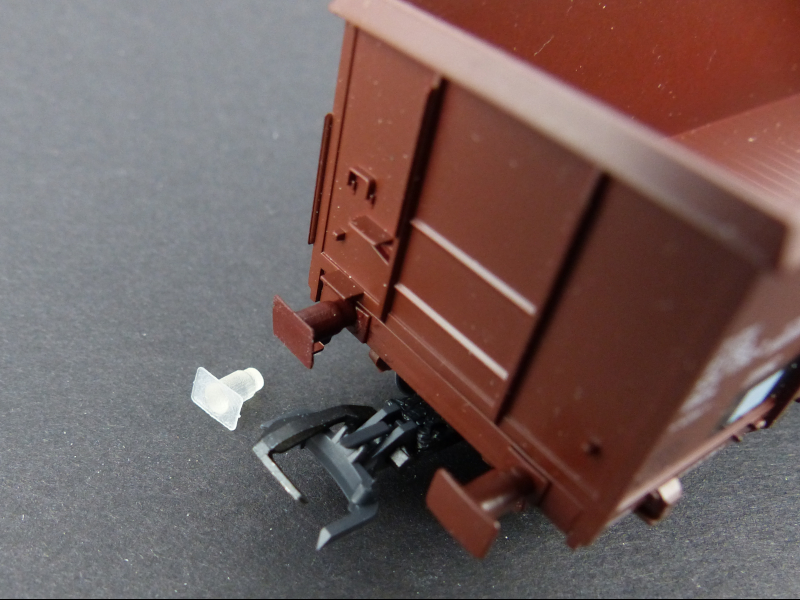

Die Rechteckpuffer sind für die 4-achsigen Hochbordwagen wie 4690, 4716, 4717 etc.

Bei mir war ein 4715 der OeBB betroffen.

Die Rangiertritte sind für die Teleskophaubenwagen von Märklin. Der Tritt auf der einen Seite war noch vorhanden und diente als Vergleich.

Auf der andren Seite ist der noch unlackierte Tritt schon mal angeklebt.

Nach der Bemalung ist die Schadstelle kaum mehr auffällig.

Wenn ich bei mir noch weitere Schadwagen im Bestand finde, dann wird die Auswahl an Ersatzteilen sicherlich weiter steigen.

#2 von berndm , 28.04.2019 20:57

Rudolf, mit welchem CAD-Programm hast Du denn die Teile gezeichnet?
Hast Du die Teile selbst gedruckt oder war das ein Druckdienstleister?
Vielen Dank -- Bernd

#3 von rwd , 28.04.2019 21:45

Hallo Bernd,
das Konstruieren der Teile mache ich mit "PTC Creo Elements / Direct Modelling".

Die Teile habe ich bei shapeways in den Niederlanden in der Qualität "Fine Detail Plastic" drucken lassen. Das führt zu recht ansehnlichen Teilen mit verfünftiger Oberflächenstrucktur. Die kann, je nach belieben, noch mit feinem Schleifpapier nachbearbeitet werden.

Wer bei den Puffern genau hinsieht, kann erkennen, dass die runden Teile nicht wirklich rund sonder ein Polygon sind. Das ist auch der Grund, warum ich beim Simon (Mitglied NScaleNotes) nachgefragt hatte, mit welchem Programm er seine Tankcontainer entworfen hat, weil ich über die fast perfekte Rundung erstaunt war.
Noch bin ich aber nicht dazu gekommen, mit das von Ihm empfohlene Programm näher anzusehen, zumal er auch Probleme bei anderen Geometrieen angedeutet hat.

#4 von Henrik Schütz , 07.05.2019 10:47

Am frühe märklin Kunststofftender fehlt oft Treppen, Halteösen und Schienenräumer.

Ich habe leider Kein 3D Drucker.

Aber es wäre toll mit Ersatzteile für zB 3047/3048 tender.

Grüß

Henrik Schütz , Stockholm

#5 von NScaleNotes , 07.05.2019 12:32

Hallo Rudolf

Ich mag deine Teile. Gute Idee gut ausgeführt.

Zitat von rwd im Beitrag Abgebrochene Teile mit 3D-Druck ersetzten

Wer bei den Puffern genau hinsieht, kann erkennen, dass die runden Teile nicht wirklich rund sonder ein Polygon sind. Das ist auch der Grund, warum ich beim Simon (Mitglied NScaleNotes) nachgefragt hatte, mit welchem Programm er seine Tankcontainer entworfen hat, weil ich über die fast perfekte Rundung erstaunt war.
Noch bin ich aber nicht dazu gekommen, mit das von Ihm empfohlene Programm näher anzusehen, zumal er auch Probleme bei anderen Geometrieen angedeutet hat.

Ich sollte klarstellen, dass das Problem eher der 3D-Drucker als die FreeCAD-Ausgabe ist. Denken Sie daran, ich bin im Maßstab N und der Tanktainer ist sehr klein.

Probleme:
Gebogene Teile werden besser gedruckt, wenn sie fest sind. Das ist gut für dich, nicht für mich, ich brauche hohl.

Manchmal sehr feines Detail beim Drucken verloren. <0,2mm
Schwierig, Wachs vom Gegenstand zu entfernen.

Alle 3D-Druckerprobleme, daher empfehle ich immer noch, FreeCAD auszuprobieren.

Simon

#6 von NScaleNotes , 07.05.2019 12:41

Hallo wieder

Ich hatte einen Gedanken.

Wenn Sie die Ausrichtung der Teile beim Drucken ändern, werden die Ebenen weniger sichtbar.

Wenn die gekrümmte Fläche im Drucker horizontal ist, sind die Schichten besser sichtbar.
Wenn die gekrümmte Fläche vertikal ist = weniger sichtbare Schichten. Vielleicht.

Einen Versuch wert.

Simon

#7 von rwd , 07.05.2019 18:55

Hallo Simon,
das ist natürlich auch noch eine Idee. Die Ausrichtung werde ich bei Gelegenheit mal ausprobieren.
Ansonsten habe ich mir bei meinem neuesten Projekt damit beholfen und die beiden Zylinder in Segmente von 2,5° geteilt und dann entsprechend zusammengesetzt. So ist der Kreis zwar immernoch ein Polygon, aber aus 72 Flächenelementen. Bei einem Durchmesser von ca. gut 5 mm fällt das aber nicht mehr auf.

#8 von rwd , 14.12.2019 20:37

Hallo Stummis,
vor einiger Zeit hat ein 1:100 Pop-Wagen (Märklin 4092) zu mir gefunden, bei dem alle vier Trittstufen fehlten. Das war mir zuerst gar nicht aufgefallen, weil halt alle vier fehlten, aber im Vergleich mit meinen anderen Pop-Wagen ist es dann doch aufgefallen.

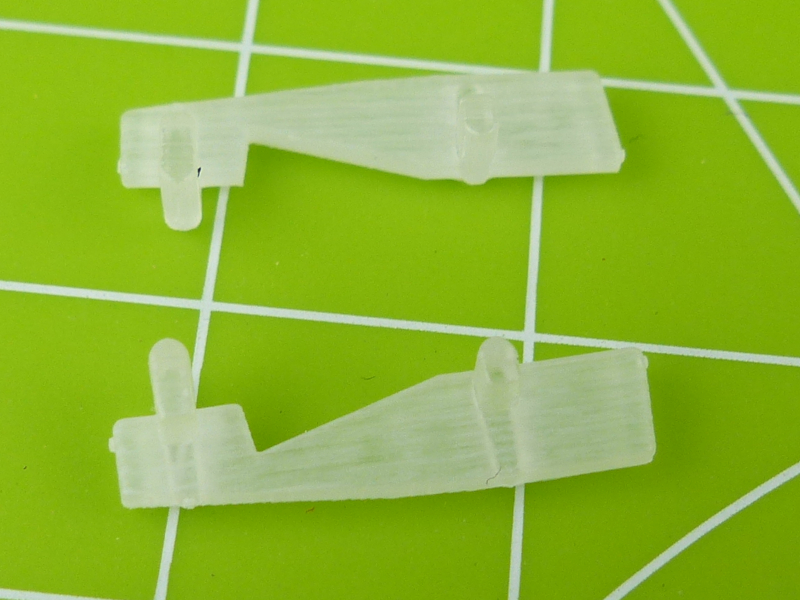

Jetzt habe ich für die Wagen in der frühen Ausführung mit dem "A" am Wagenboden neue Trittstufen konstruiert und drucken lassen.

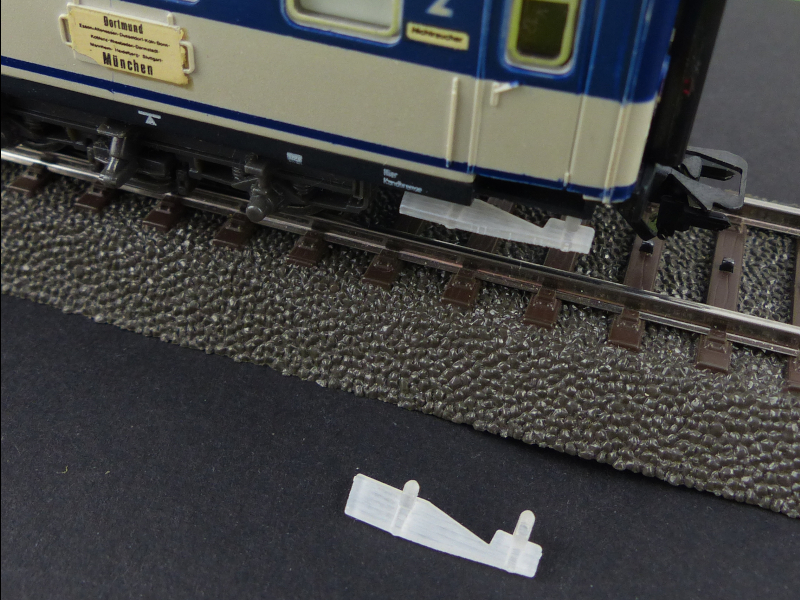

Wie es sich gehört, gibt es eine Stufe für die rechte und eine spiegelbildliche für die linke Seite der Wagen.

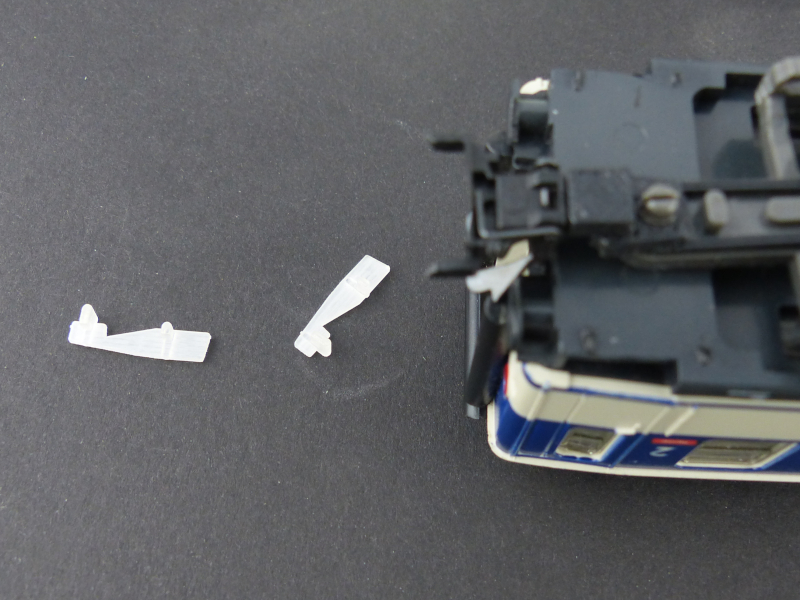

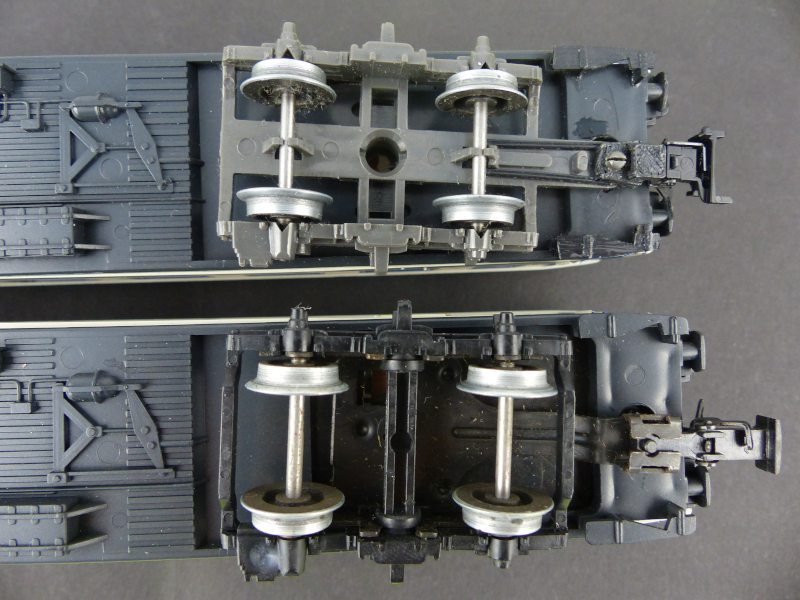

So sah der Wagen von unten aus. Die Bruchstellen der alten Tritte sind noch deutlich zu erkennen, müssen aber wegen der Klebefläche versäubert werden.

Mit Industriekleber habe ich die neuen Trittstufen angeklebt.

Noch müssen die neuen Stufen lackiert werden.

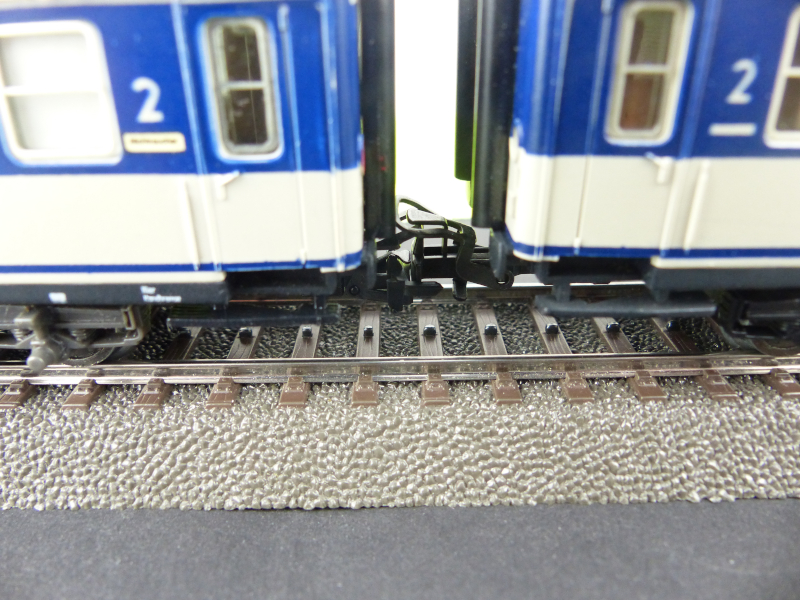

Am unteren Wagen sind die Stufen original, am oberen sind es die gedruckten und lackierten Stufen. Der untere Wagen harrt noch auf den Umbau auf NEM-Schacht und Kurzkupplung.

Jetzt kann sich der Wagen auch wieder im Zug sehen lassen und im Bahnhof müssen die Preiser nicht mehr per Kran in den Wagen gehieft werden.

Die Tritte sind für die Wagen 4091 - 4099 und die TEN-Wagen mit dem "A" am Wagenboden geeignet. Diese Wagen haben alle die zu weit nach Innen gelegten Drehgestelle mit den langen Deichseln, weshalb die Trittstufen von Innen her den Ausschnitt für die Drehgestelldeichsel und Kupplung haben.

#9 von berndm , 14.12.2019 22:19

Rudolf, noch eine Frage: Wie nimmst Du die Maße der zu zeichnenden Teile?
Verwendest Du dazu einen Messschieber und zeichnest dann nach den abgenommenen Maßen?
Oder hast Du eine bessere Methode?

#10 von rwd , 15.12.2019 10:04

Hallo Bernd,
für das Ausmessen der Teile nehme ich einen ca. 30 Jahre alten analogen Mess-Schieber. Und dann geht es ans Kontsruieren mit Creo Elements Direct Modeling Express.

#11 von audioman , 14.12.2020 10:27

Hallo,

mir fehlen Kunststoffteile Teile an Fleischmann Güterwaggons, z.B. der kleine Tritt wie bei Deinem schwarzen Tankwagen.
(Ich kann leider keine eigenen Bilder .img hochladen).
Außerdem der untere breite Tritt an einer Fleischmann BR 212 (V100).
Kannst Du die die Teile anbieten? Kosten?

Oder kennst Du eine Quelle, wo ich diese Teile beziehen kann?

Ich freue mich auf Deine Nachricht.

Viele Grüße
audioman

#12 von grafwilhelm12 , 10.05.2026 18:15

Hallo,
ich bin auf der Suche nach einem Deckel für den Märklin 48291 Torpedopfannenwagen oder jemanden, der diesen bereits als 3D-Druck-Datei (STL) erstellt hat. Da das Teil offiziell keine Ersatzteilnummer hat, bin ich für jeden Hinweis oder Nachbau dankbar.
Vielen Dank, beste Grüße,
Matthias

#13 von rwd , 15.05.2026 18:29

Hallo Matthias,

Zitat von grafwilhelm12 im Beitrag #12
Hallo,
ich bin auf der Suche nach einem Deckel für den Märklin 48291 Torpedopfannenwagen oder jemanden, der diesen bereits als 3D-Druck-Datei (STL) erstellt hat. Da das Teil offiziell keine Ersatzteilnummer hat, bin ich für jeden Hinweis oder Nachbau dankbar.
Vielen Dank, beste Grüße,
Matthias

leider kann ich Dir nicht mit einem, gedruckten Deckel für den Torpedopfannenwagen helfen, da ich das Modell nicht besitze. Dieses oder ein artverwandtes Modell steht zwar seit kurzem auf meiner Beschaffungsliste, aber noch habe ich kein passendes Modell zu einem akzeptablen Preis gefunden. Sollte ich mir so einen Wagen zulegen, dann kann ich gerne probieren, so ein Teil zu drucken und dann melde ich mich wieder bei Dir.

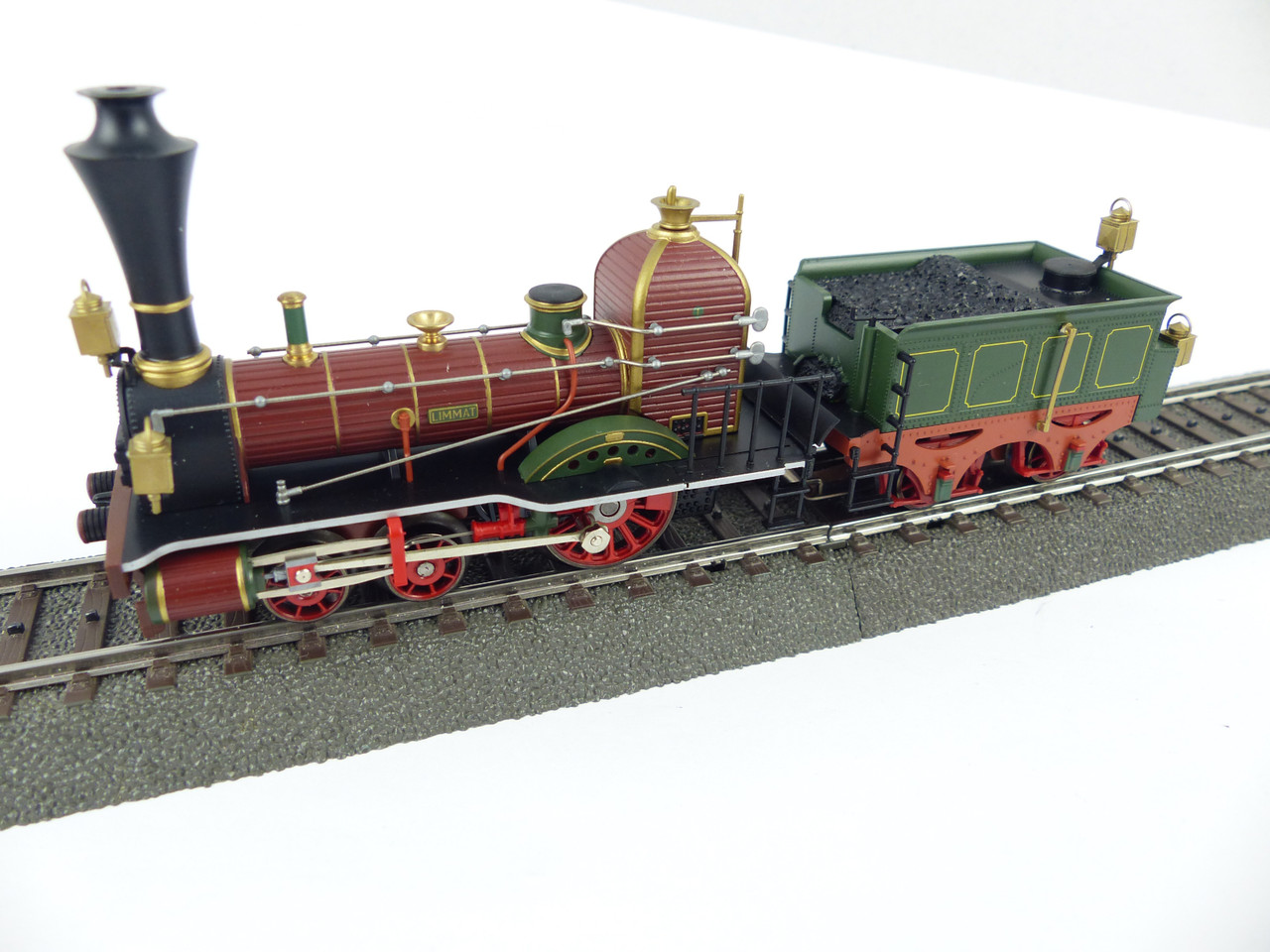

Ansonten habe ich mir von meinem letzten Messebesuch zwei "historische" Sets mitgebracht. Zum einen die "Spanisch-Brötli-Bahn" Nr. 26471 und zum zweiten den "Württemberger Zug um 1859" Nr. 26573.

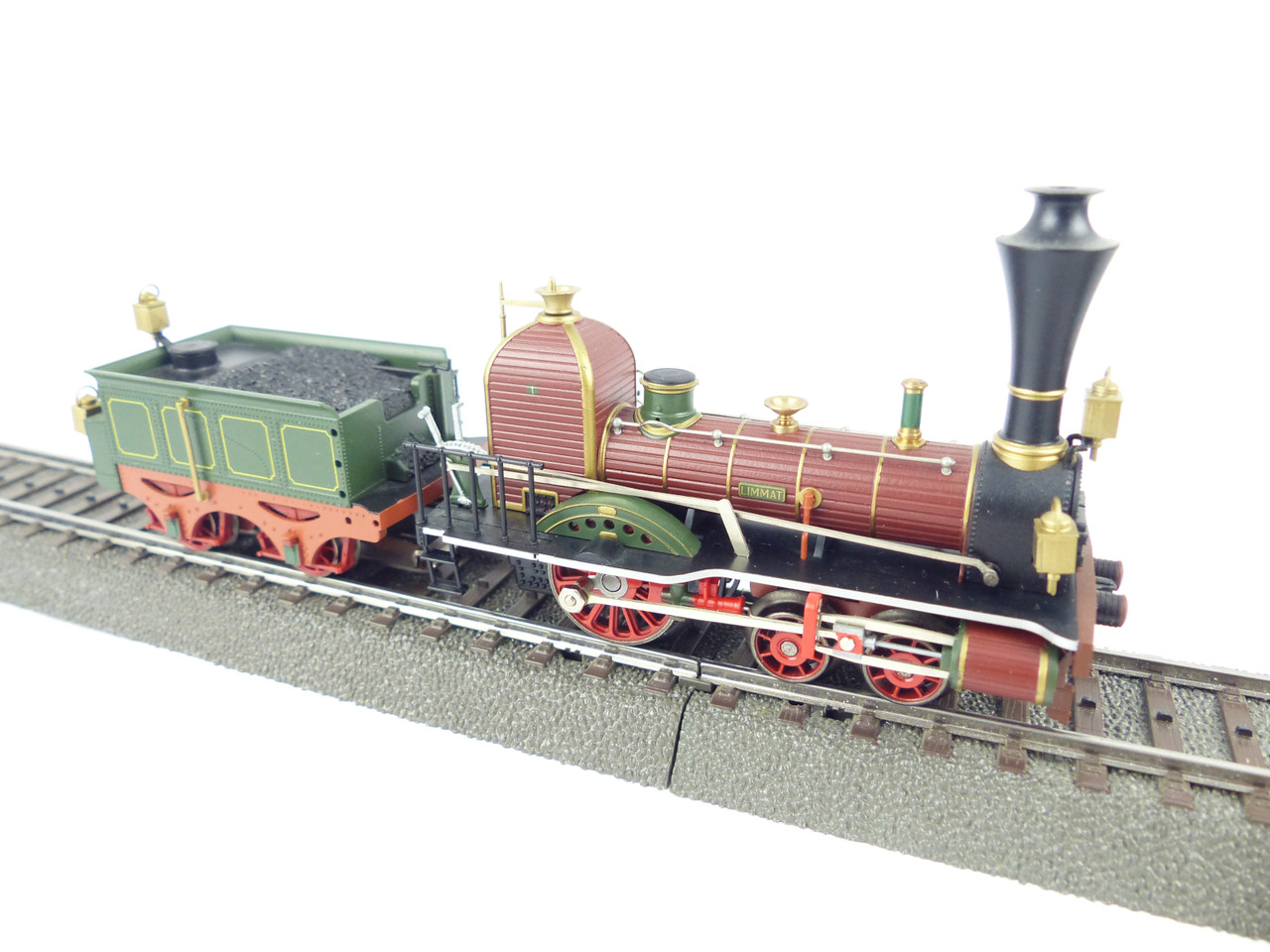

Beim Modell der "Spanich Brötli Bahn" hat mich der Händler extra darauf hingweisen, dass bei dem Modell am Tender ein Aufstieg fehlt.

Da bei der Lok auf der anderen Seite der Aufstieg aber vorhanden ist, hatte ich für den 3D-Druck eine geeignete Vorlage.

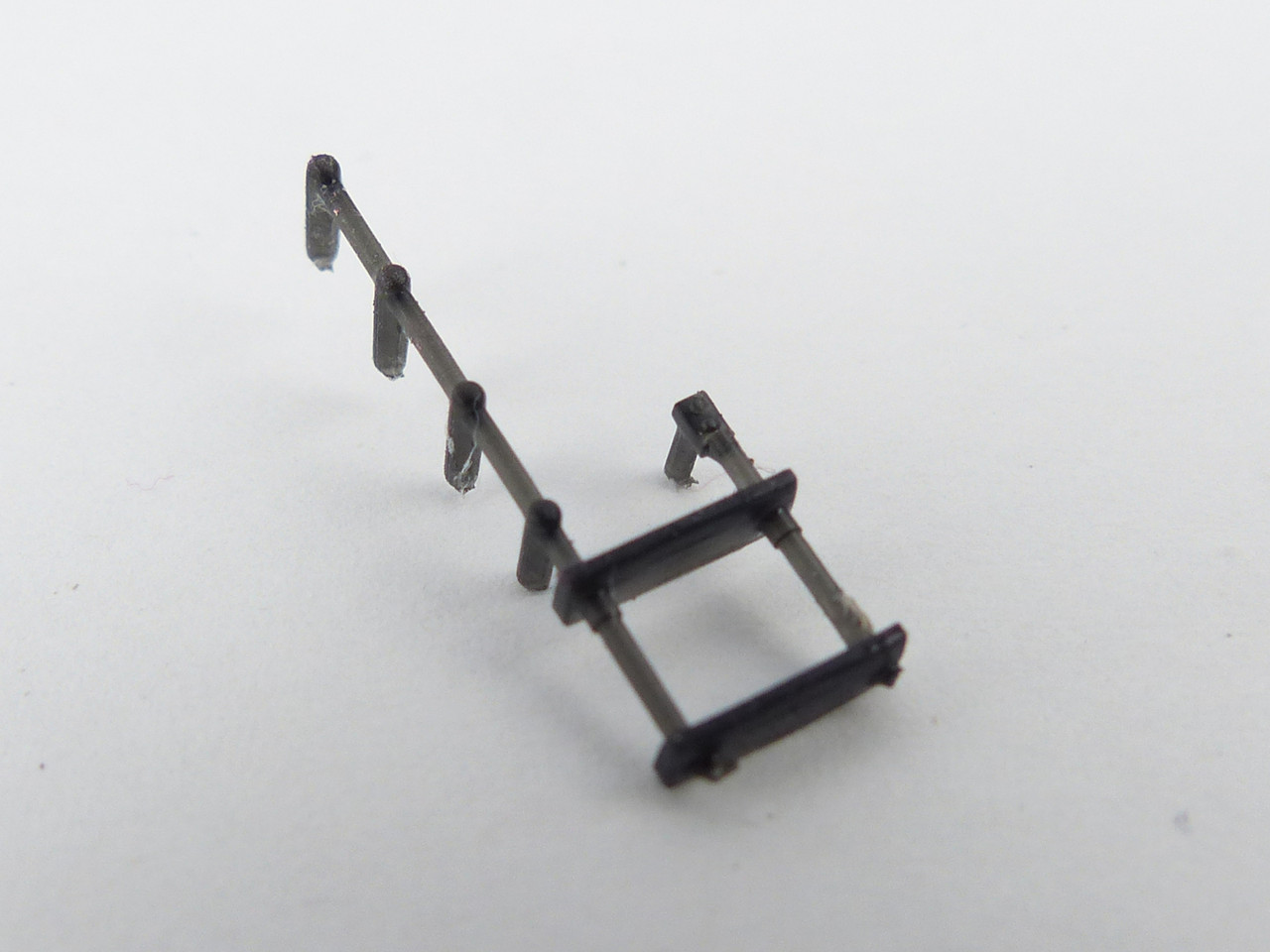

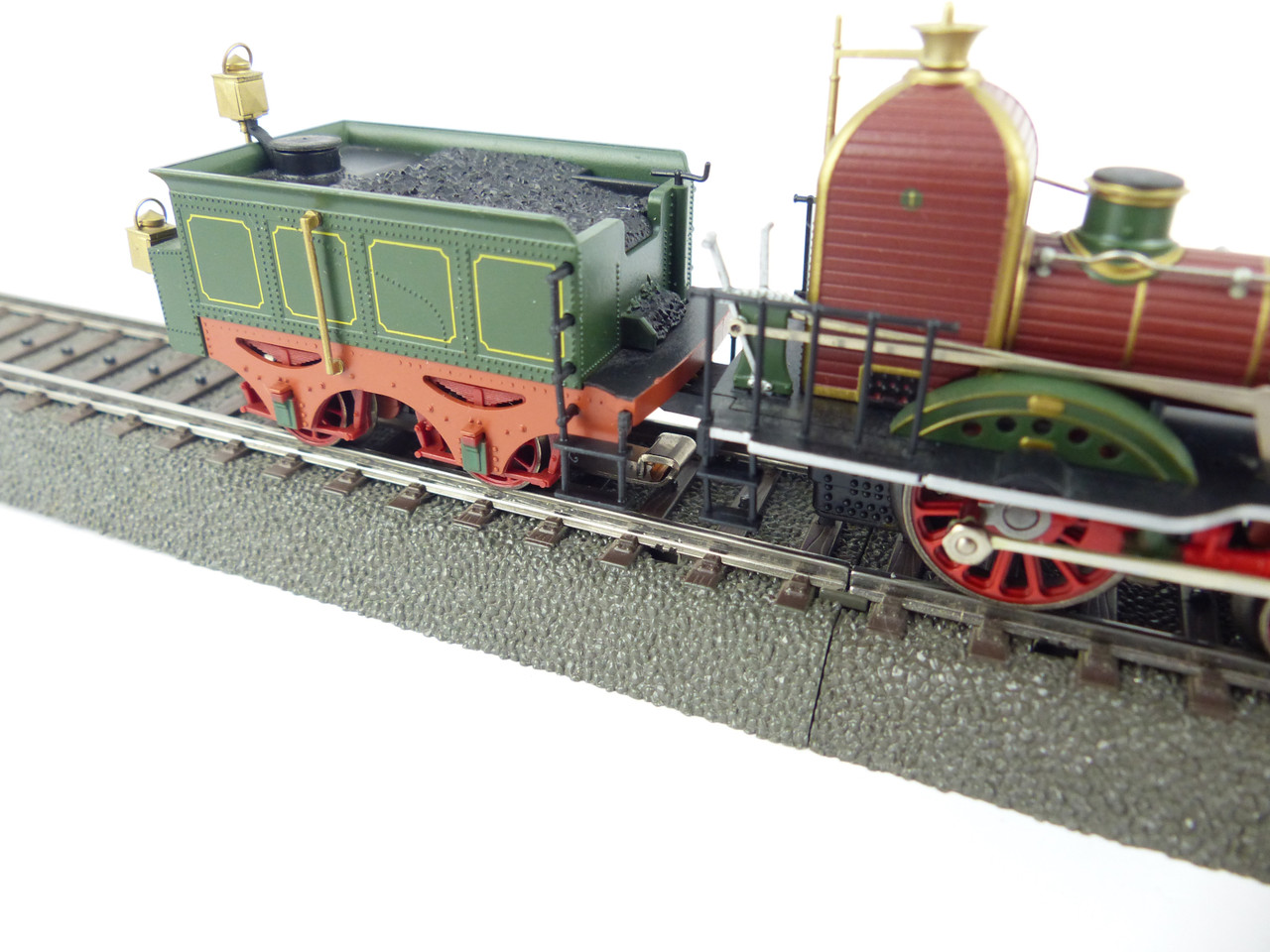

Hier ist dann der fehlende Aufstieg aus dem 3D-Drucker.

Er ist passgenau für die Lok, der Ersatz fällt nicht wirklich auf.

So habe ich zu einem fairen Preis ein Zugset, mit dem ich gut leben kann.

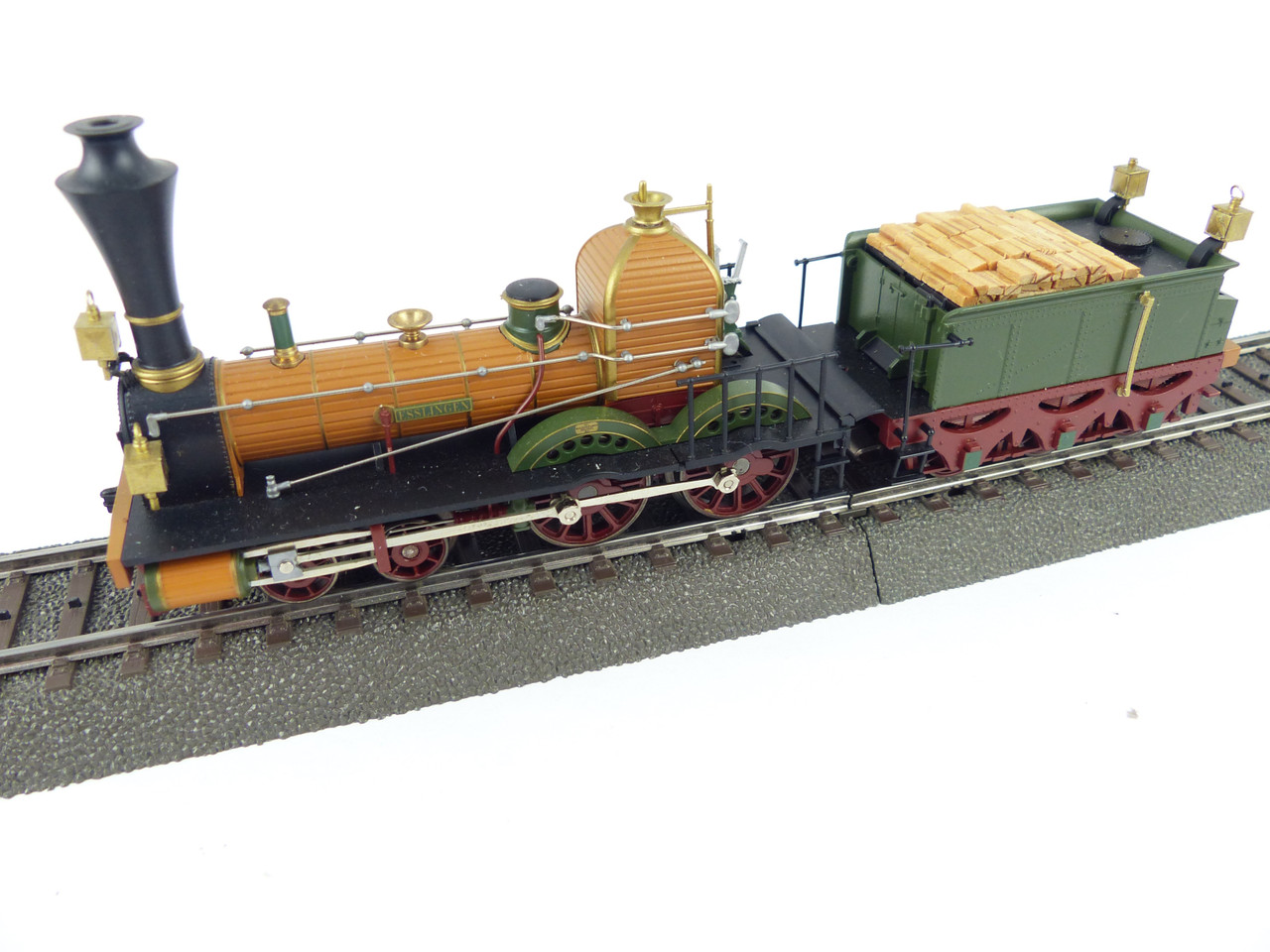

Heir folgt dann ein Bild von der Lok Esslingen vom Württemberger Zug.

Da habe ich leider nicht ganz genau hingesehen und bin prompt reingefallen.

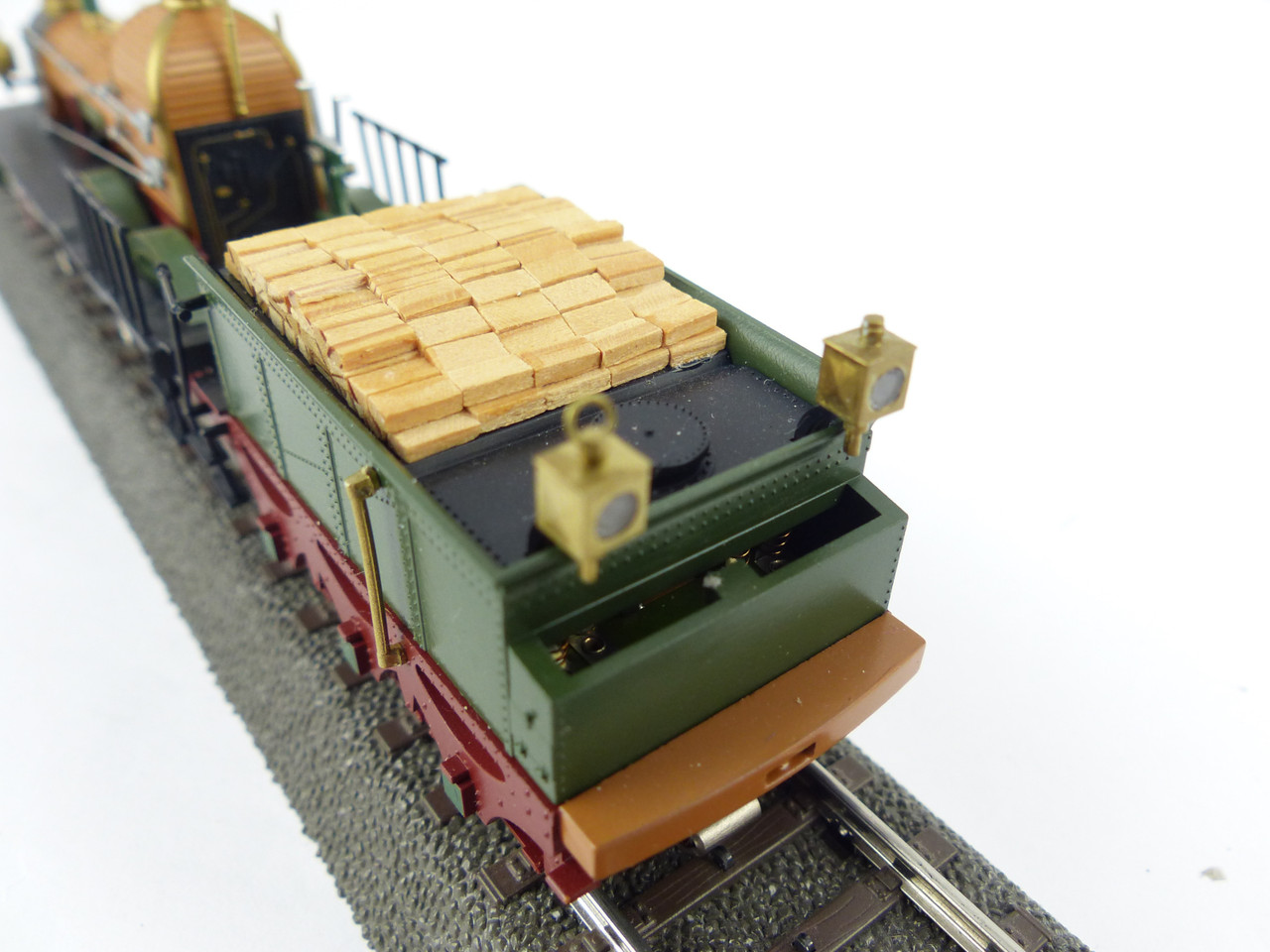

Als ich mir nämlich zu Hause meinen Fang noch einmal genauer angesehen habe musste ich leider feststellen, dass an der Lok nicht alles in Ordnung ist. Auf diese Fehler hat der Verkäufer (es war ein anderer Händler als bei der Limmat) leider nicht hingewiesen.

Zum einen fehlt die Abdeckung des Tenders auf der Rückseite, zum zweiten hat die rechte Laterne den runden Bügel nicht mehr. Der war urspünglich noch in Resten vorhanden, die ich aber hier schon abgetrennt habe.

Auf der Suche nach Bildern, wie denn das Loch hinten im Tender zu verschliessen ist, habe ich etliche Angebote in der Bucht nach brauchbaren Bildern durchforstet. Bei den gefühlt zwanzig durchsuchten Angeboten waren bei zehn Angeboten keine passenden Bilder vorhanden, bei neun weiteren Angeboten war zu erkennen, dass genau das gesuchte Teil nicht vorhanden ist und nur bei einem einzigen Angebot war ein Bild mit dabei, bei dem am linken Rand der geschlossene Tender zu erkennen war. Da hatte ich dann eine Idee, wie das gesuchte Teil denn wohl ausgesehen haben mag.

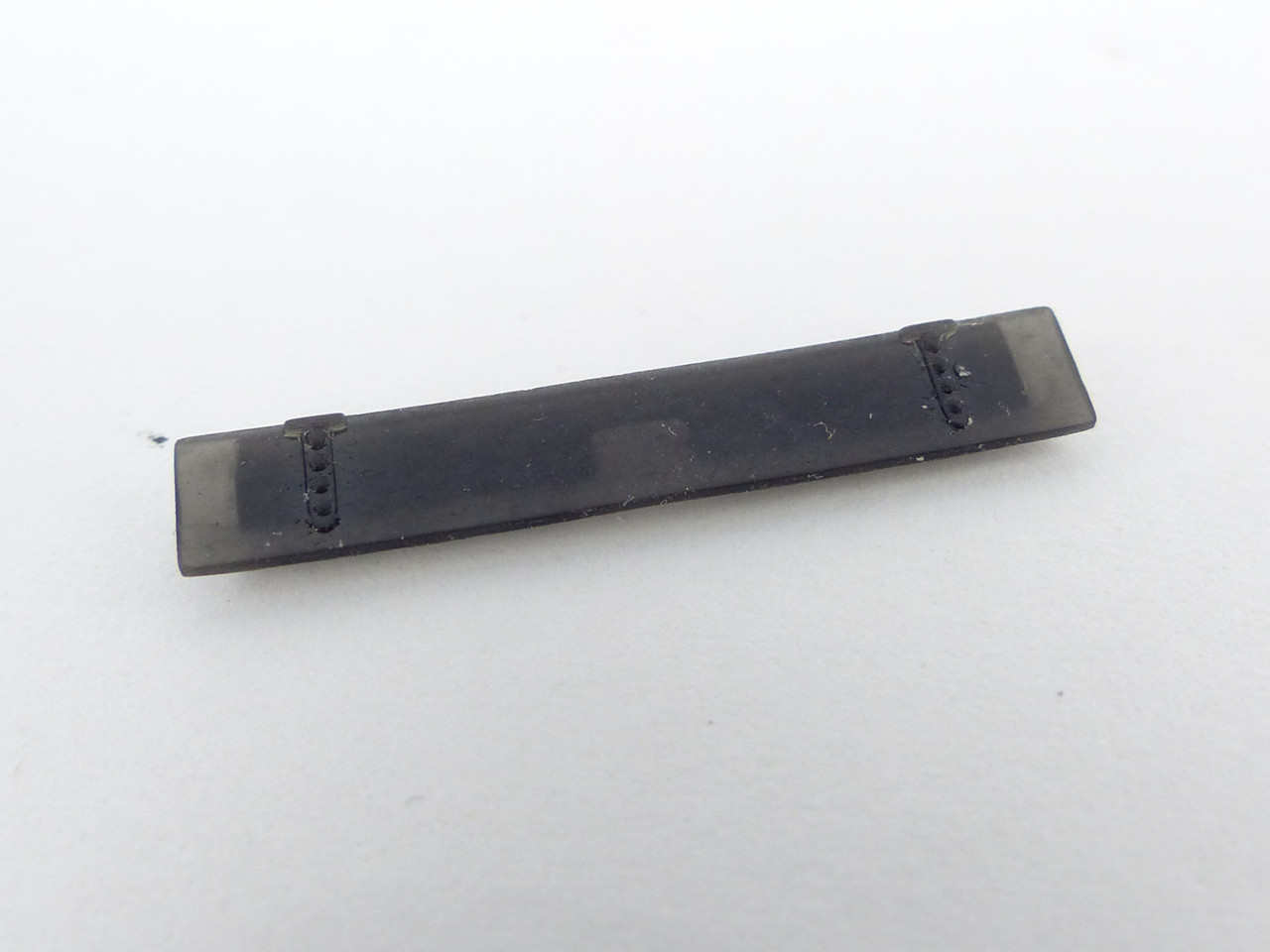

Dies ist dann meine Umsetzung von dem Teil, frisch aus dem Drucker, entstützt und gehärtet. Das Teil ist erstmal noch leicht durchscheinend und muss daher noch schwarz lackiert werden.

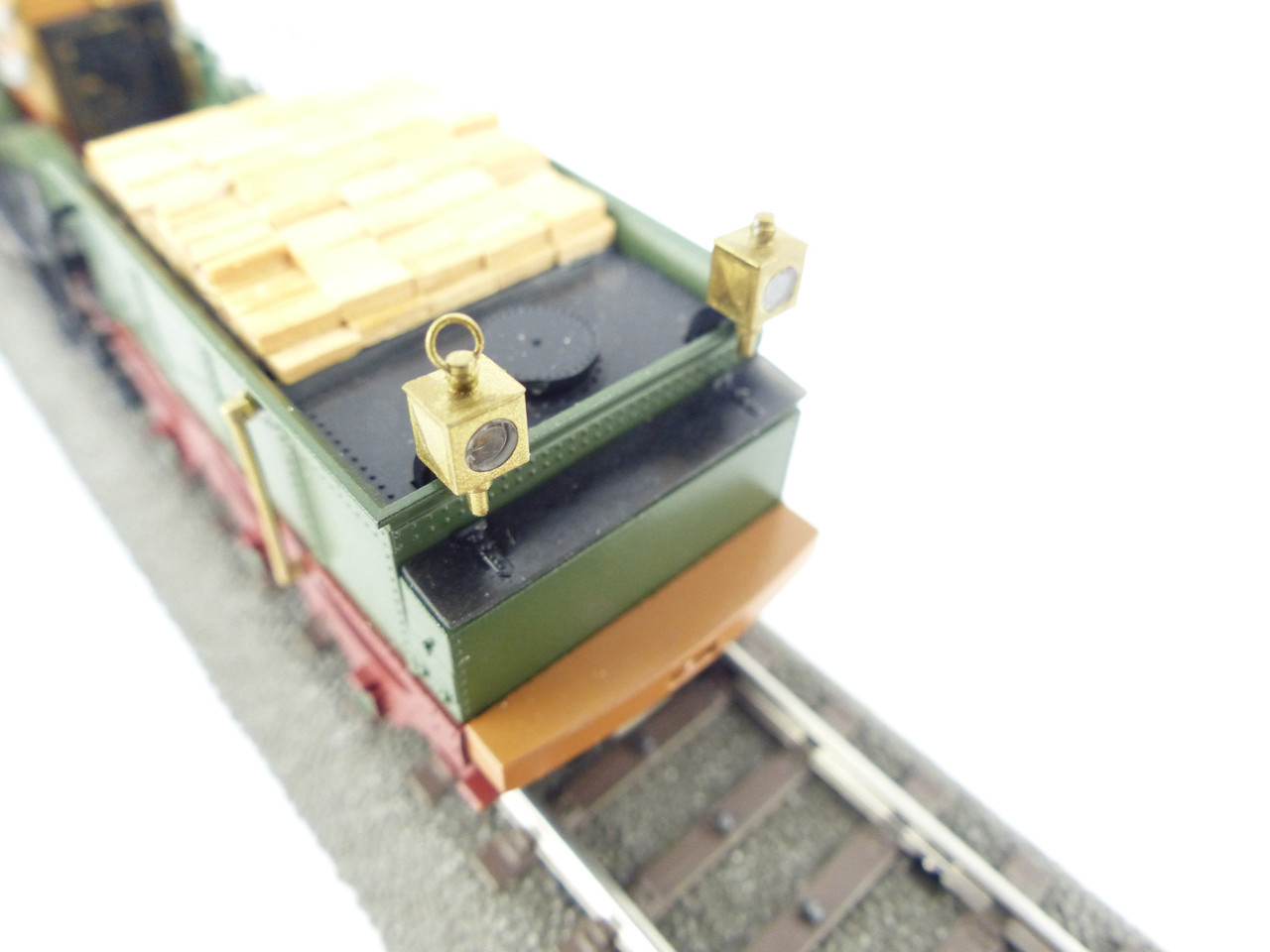

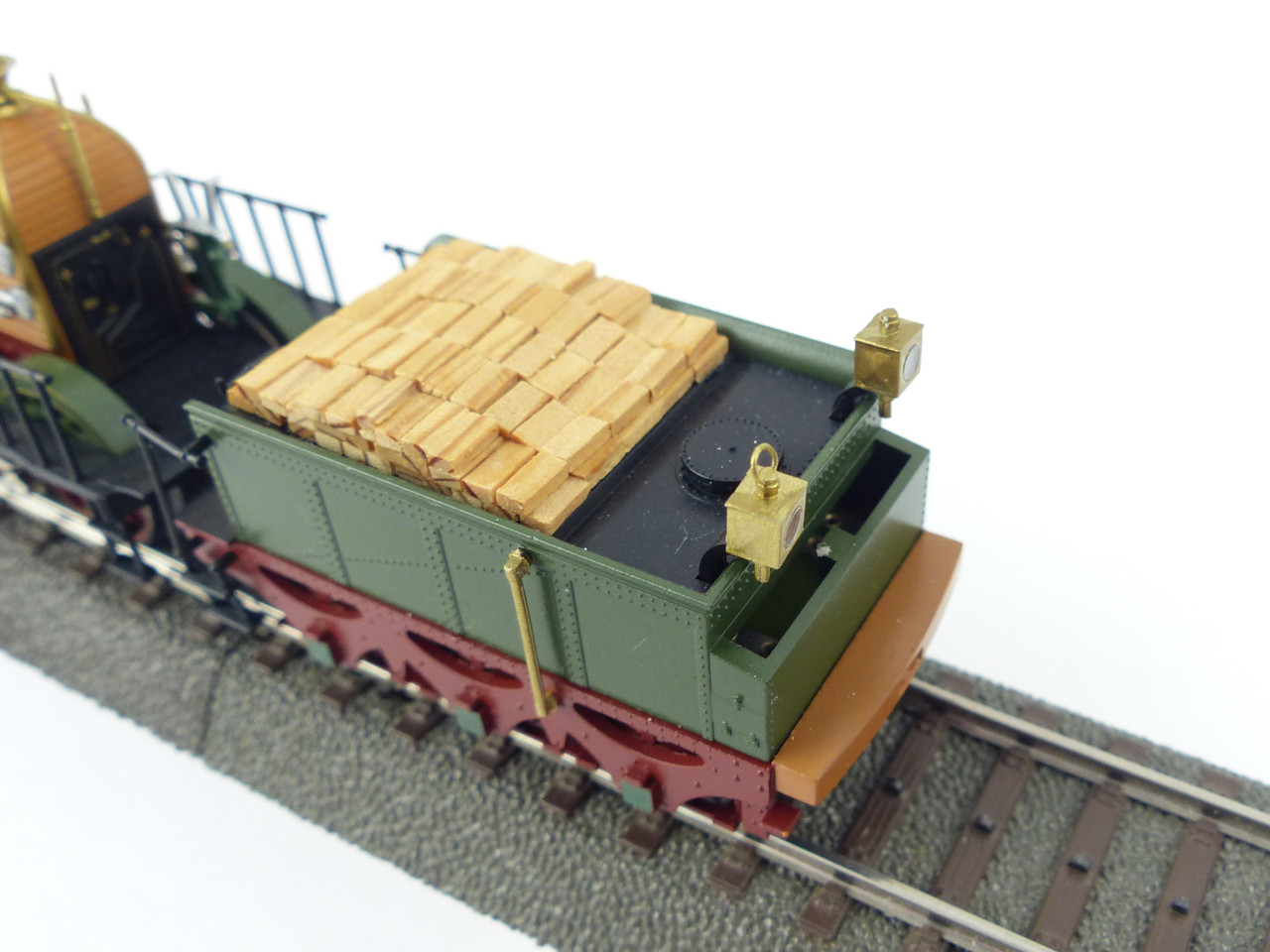

Eine erste "Anprobe" zeigt, dass das Ersatzteil gut in den Tender passt. Also schwarz lackieren und dann überlegen, wie ich bei der Laterne vorgehe. Entweder nur den fehlenden Bügel drucken oder den Aufsatz auf der Laterne mitsamt dem Bügel drucken.

Letztlich habe ich mich für die zweite Variante entschieden. Hier ist es noch auf dem Stützmaterial, aber zum Bemalen fand ich das besser, da ich mehr Substanz zum Anfassen habe.

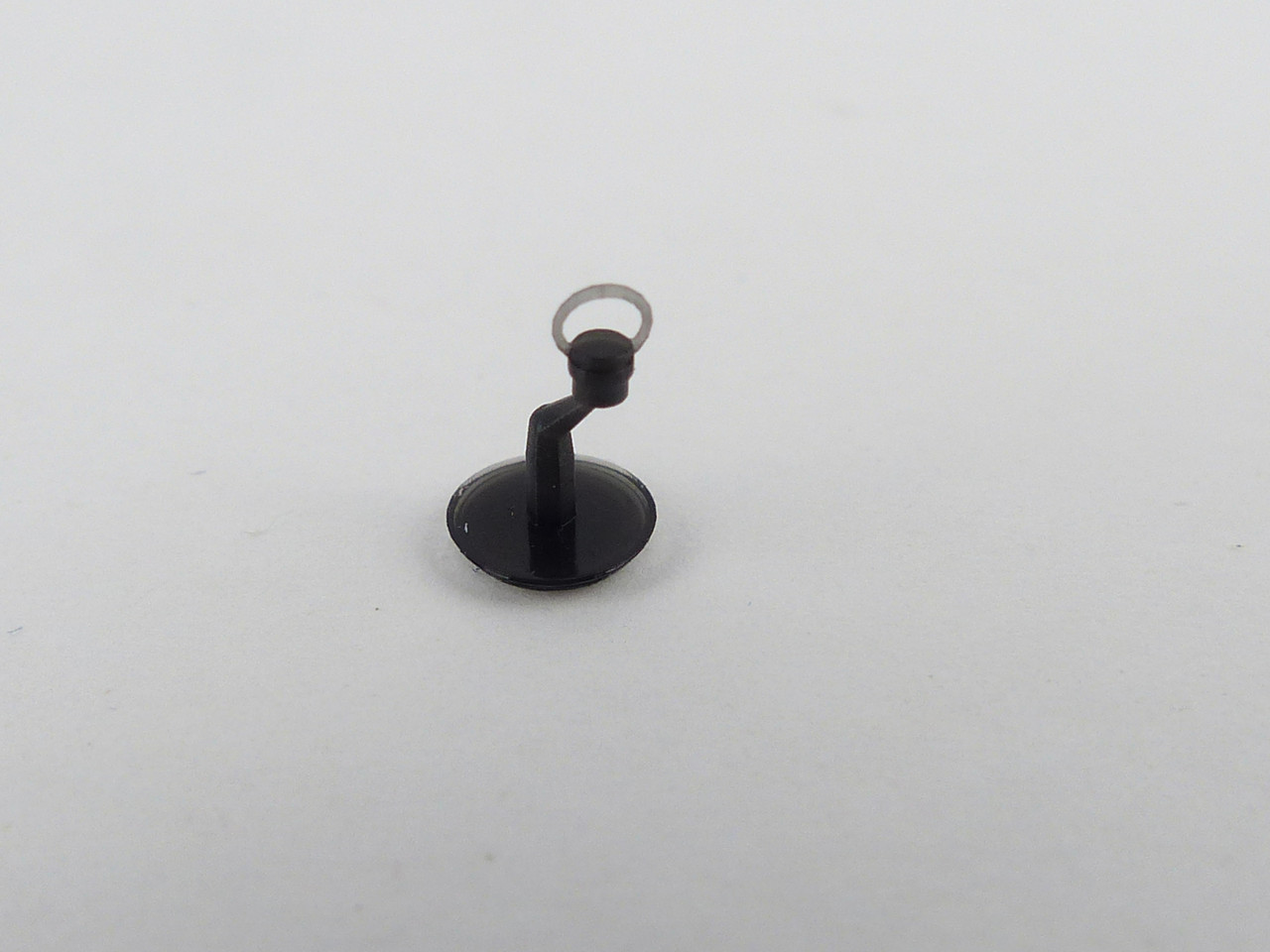

Hier ist dann das bemalte Teil auf die heile Laterne zum Verglich aufgelegt.

Und jetzt zum Vergleich auf der zu reparierenden Laterne. Nach dem Abtrennen des Aufsatztes von der Lampe ...

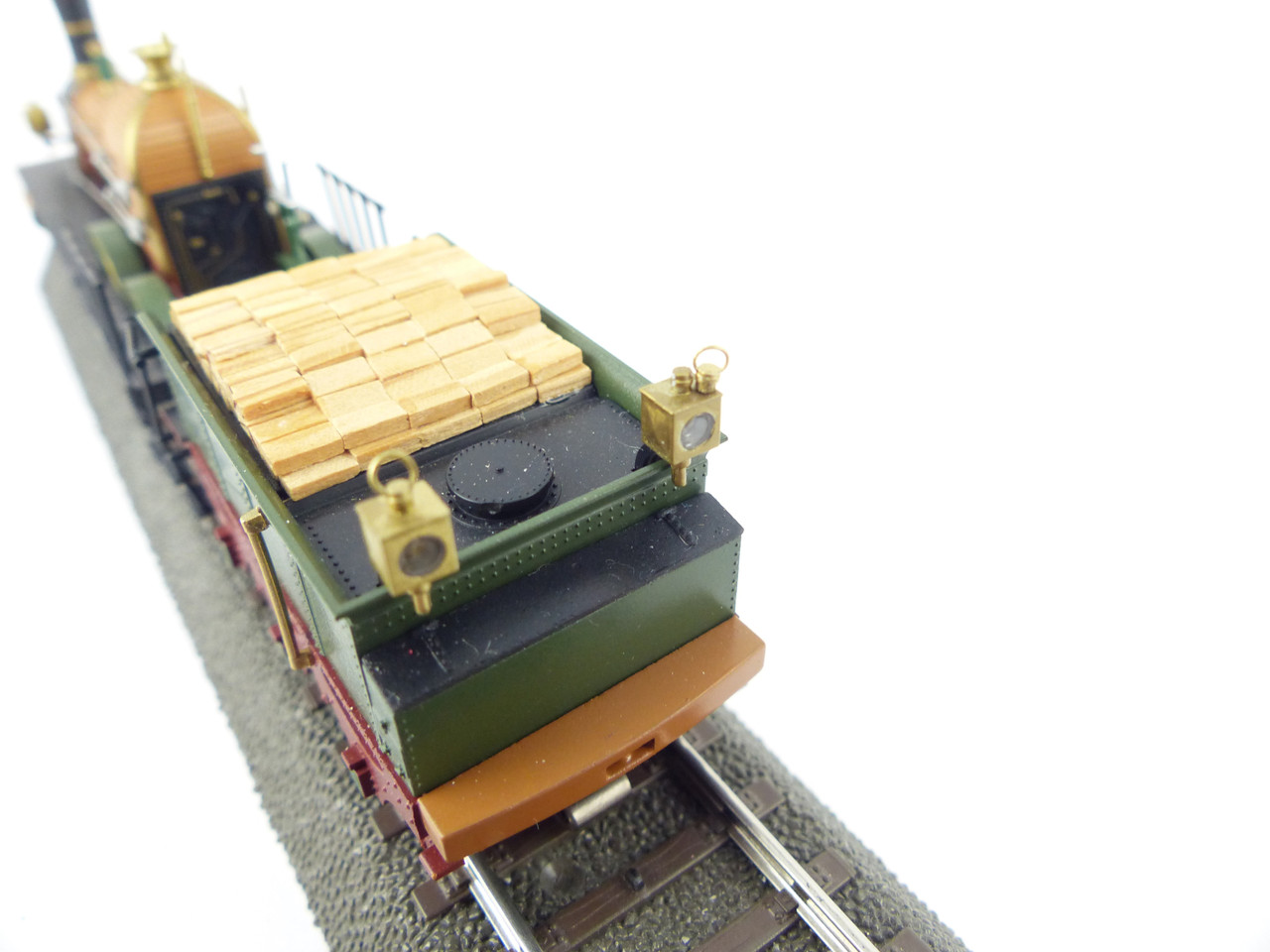

... ist jezt der Ersatz auf der Laterne angeklebt. So bin ich dann auch mit dieser Lok zufrieden.

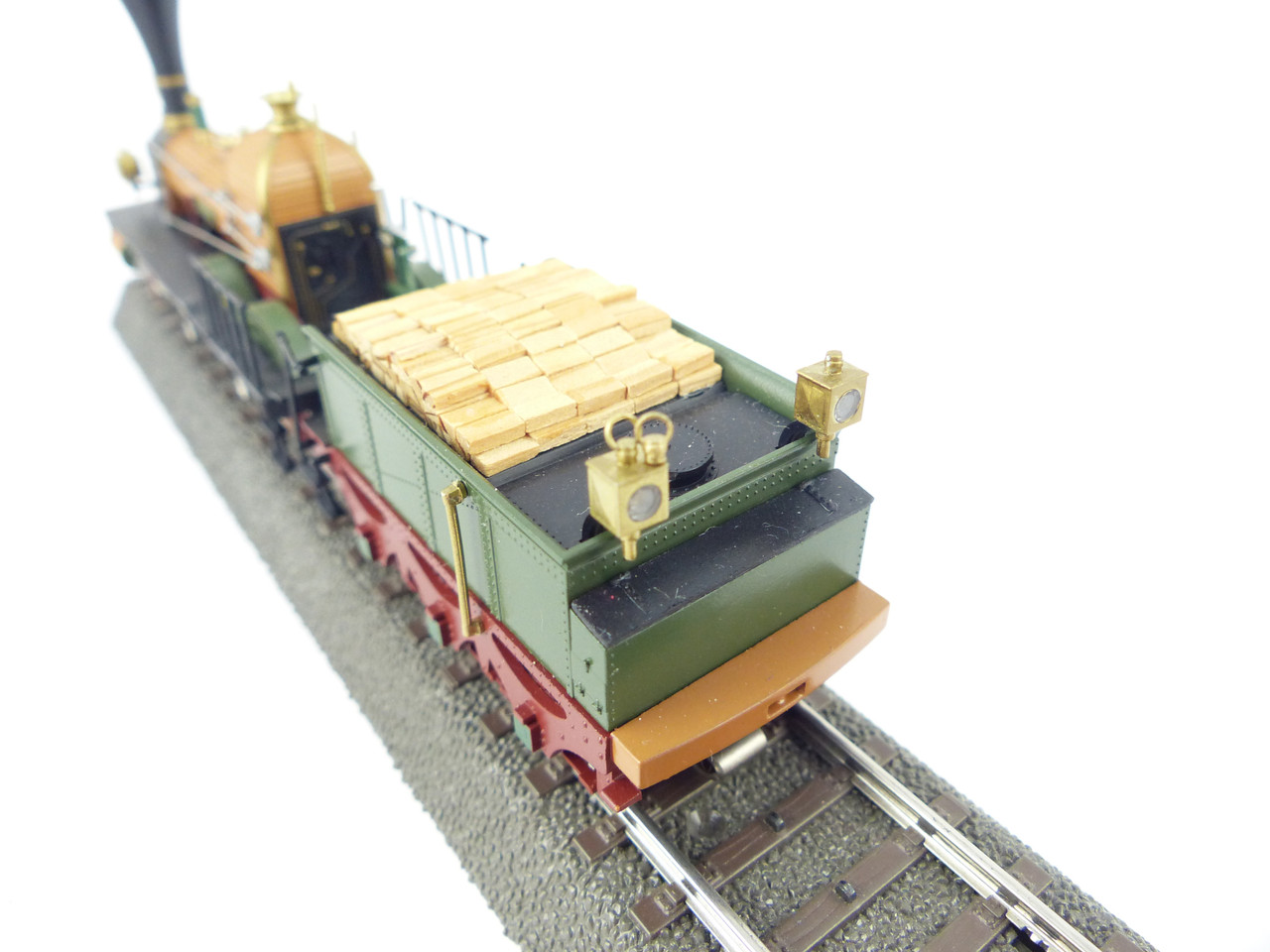

Seit kurzem ist in der Bucht ein neues Angebot, auf dem die Klappe auf der Rückseite sehr gut zu sehen ist. Auch im Vergleich mit dem originalen Teil braucht sich meine Lösung nicht zu verstecken.

Was mir jetzt noch zu meinem Glück fehlt, ist eine Bedienungsanleitung für den Württemberger Zug. Vielleicht findet sich ja jemand im Forum, der mir eine Anleitung als PDF-Datei zukommen lassen kann. Bei Märklin habe ich diese leider nicht gefunden, da die Lok noch aus dem letzten Jahrtausend stammt und die Datenbank wohl erst ab 2001 anfängt.

#14 von Dölerich Hirnfiedler , 15.05.2026 19:08

Hallo,

Anhängend die Anleitung zur "Esslingen". Viel Spaß damit.

mfg

D.

#15 von rwd , 26.05.2026 21:33

Hallo zusammen,

vor kurzem hatte Matthias nach einem Deckel für den Torpedopfannenwagen gefragt.

Zitat von grafwilhelm12 im Beitrag #12
Hallo,
ich bin auf der Suche nach einem Deckel für den Märklin 48291 Torpedopfannenwagen oder jemanden, der diesen bereits als 3D-Druck-Datei (STL) erstellt hat. Da das Teil offiziell keine Ersatzteilnummer hat, bin ich für jeden Hinweis oder Nachbau dankbar.
Vielen Dank, beste Grüße,
Matthias

Da meine Suche nach einem solchen Wagen inzwischen erfolgreich war, habe ich mich über die Feiertage darangesetzt und einen solchen Deckel konstruiert und gedruckt. Wegen der Rundugen des Deckels hat erst der dritte Anlauf gepasst, denn bei den ersten beiden Versuchen waren die rechten und linken schlanken Teile noch etwas zu groß geraten.

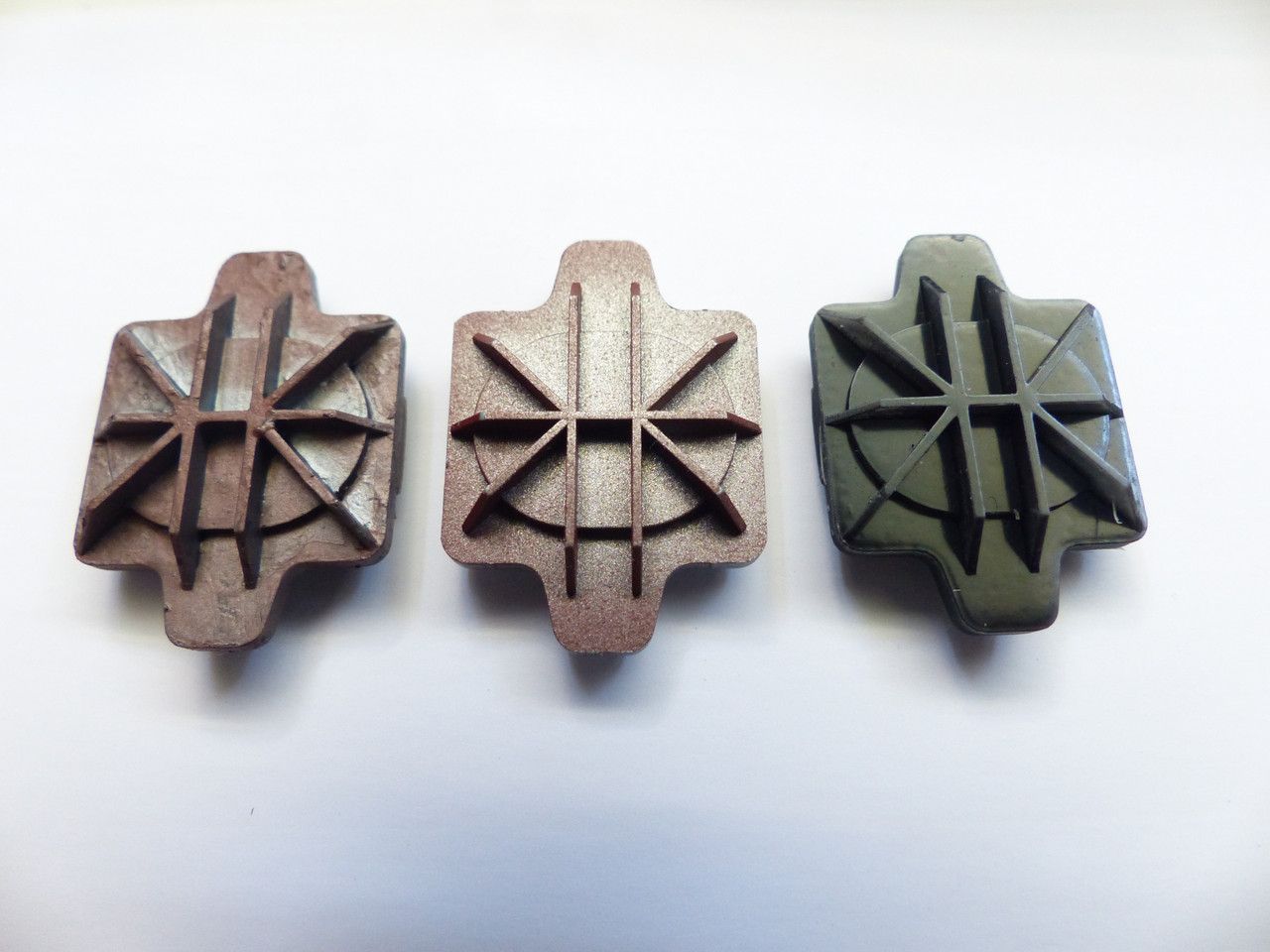

Links ist der gedruckte und im ersten Anlauf mit einem Micro-Pinsel bemalte 3D-Druck-Deckel, in der mitte der originale Deckel von Märklin als Vorlage und rechts ein weiterer, noch nicht bemalter Deckel.

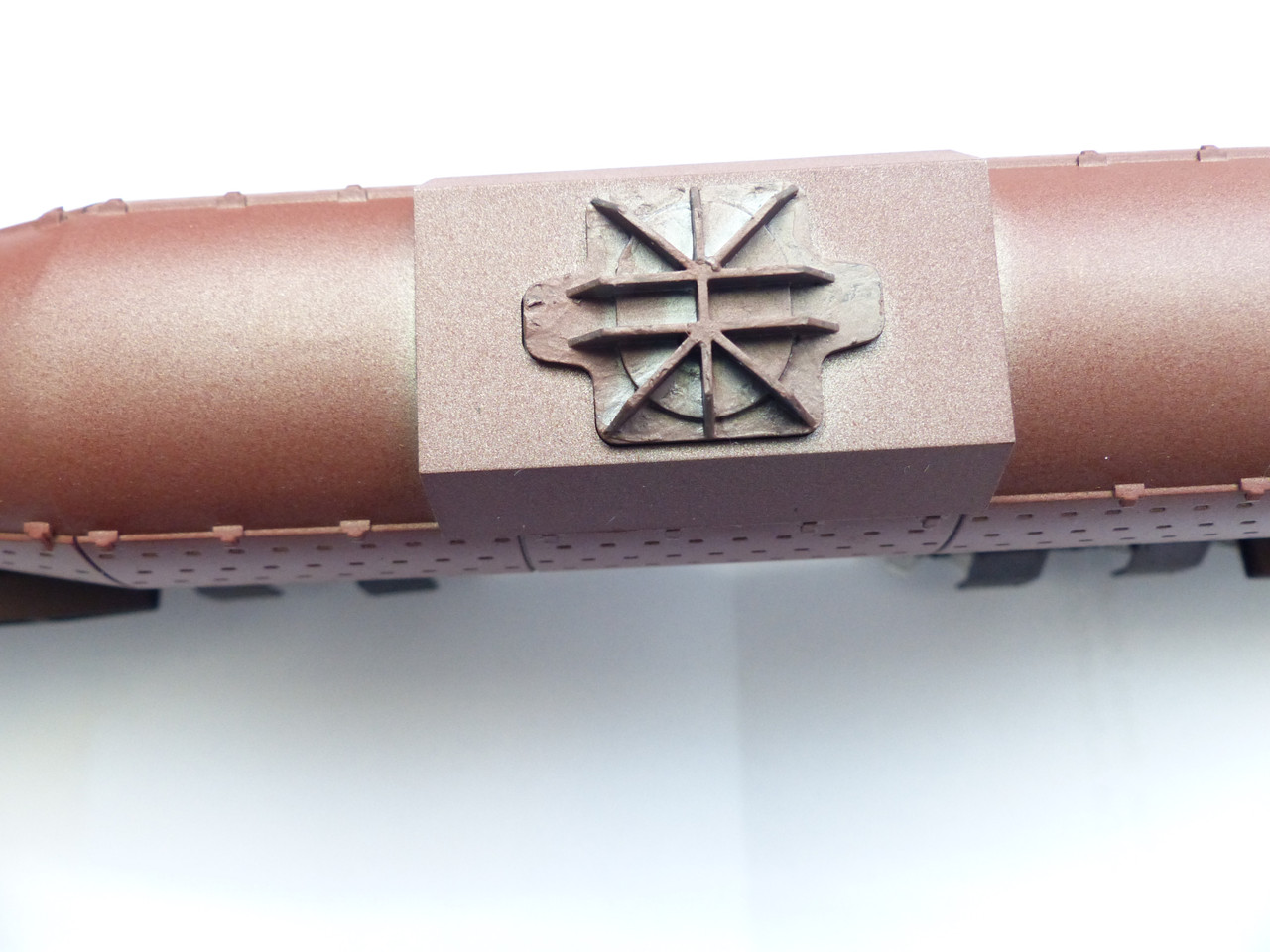

Die Passgenauigkeit des Deckels ist sehr gut getroffen.

So bemalt ist das dann schon ein ziemlich guter Ersatz für den originalen Deckel.

#16 von alex218 , 29.05.2026 14:54

Hallo Rudolf,
du schreibst weiter oben, das du die Trittstufen der Popwagen mit Industriekleber angklebt hast. Welchen verwendest du dafür?

#17 von rwd , 29.05.2026 15:00

Hallo Alex,
zum Verkleben der Stufen habe ich den Industriekleber Pascofix von Pasco verwendet. Vergleichbares gibt es aber auch von verschiedenen Anbietern unter anderem Namen. Die werben mit Aussagen wie "chemische Schweißnaht" oder "hält x-fach besser als normaler Sekundenkleber" ...
Erworben habe ich den vor einigen Jahren auf der Intermodellbau in Dortmund. Im Tiefkühlschrank gelagert hält sich der Kleber erstaunlich lange.

#18 von alex218 , 29.05.2026 18:45

Hallo Rudolf,
danke für die Aufklärung!
