RE: V 200 höher als V 300 ?

#1 von monty48 , 15.05.2019 15:49

Hallo,

ich habe folgendes Problem:

Ich habe sowohl die V 200 039 von Piko (52709) wie auch die V 300 001 von Lima (HL2008). Wenn ich die beiden nebeneinander stelle, ärgert es mich immer wieder, daß diese beiden Loks nicht gleich hoch sind, die Lima ist ca. 1-2mm tiefer als die Piko, bei 1/87 also 87 - 160 cm in echt!

Die Piko ist ca. 49 mm hoch, daß wären ca. 4,263 m in echt. Bei Wikipedia habe ich für die V 200 eine Höhenangabe von 4,27m gefunden, das paßt also.
Für die V 300 finde ich allerdings nirgendwo eine Höhenangabe, so daß ich nicht weiss, ob diese nun in echt genauso hoch ist wie die V 200 oder niedriger.

Ich habe auch schon alle Texte, die ich zur Lima V 300 finden konnte (z.B. hier im Forum oder bei Bahnwahn) durchgelesen, aber nirgendwo ein Hinweis darauf, daß das Lima-Modell in den Maßen nicht stimmt, was ich vermute.

Wenn ich die Artikel zur echten V 300 richtig verstanden habe, baut sie doch gehäusemäßig auf der V 200 auf, nur eben länger und stärker. Von tiefer als die V 200 stand nirgenwo etwas.

Daher meine Frage: Waren die V 200 und V 300 gleich hoch oder war die V 300, weil länger, dadurch tiefer? Ich vermute ja, daß es sich hier nur um eine mangelnde Maßstabsgerechtigkeit von Lima handelt, da sie es mit der Genauigkeit oftmals ja nicht so genau genommen haben.

Wäre für Hilfe bzw. Aufklärung dankbar.


monty48
monty48
S-Bahn (S)
Beiträge: 19
Registriert am: 11.09.2009


RE: V 200 höher als V 300 ?

#2 von 8erberg , 15.05.2019 16:13

Hallo,

kleiner Tippfehler? 2 mm im Modell macht aber gerade mal 17,4 cm im Original aus.

Das kann man nur beim direkten Vergleich sehen....

BTW macht schon das Abfahren der Radreifen beim Original schon einige cm aus.

Peter


Spur N Digital Selectrix/DCC
Spur 1 Teppichbahning Selectrix/MM



8erberg
ICE-Sprinter
Beiträge: 5.381
Registriert am: 06.02.2007
Ort: westl. Münsterland
Spurweite N, 1
Stromart Digital, Analog


RE: V 200 höher als V 300 ?

#3 von Bernd Irrgang , 15.05.2019 16:23

Hier wird die Höhe der ML 2200 (also der späteren V 300) mit 4130 mm angegeben: https://www.facebook.com/124751094216689...76000015758463/


Ich habe genug davon, immer nur im Kreis zu fahren (Niki Lauda)



Bernd Irrgang
InterRegio (IR)
Beiträge: 235
Registriert am: 01.08.2013
Gleise Peco Spur 0
Stromart Digital


RE: V 200 höher als V 300 ?

#4 von monty48 , 15.05.2019 16:44

4130 mm : 87 = 47,5 mm. Das ist das Höhenmaß des Lima-Modells!

Danach wäre also die V 300 tatsächlich ca. 1,3 mm x87 = 130mm in echt tiefer als die V200. Hätte ich nicht erwartet. Hat man sich bei Krauss-Maffei aber richtig Arbeit gemacht.

Danke für die Info. Alles gegen Lima gesagte nehme ich zurück.

Sieht im Modell aber trotzdem blöd aus, zumindest, wenn die beiden nebeneinander stehen.


monty48
monty48
S-Bahn (S)
Beiträge: 19
Registriert am: 11.09.2009


RE: V 200 höher als V 300 ?

#5 von Der Krümel , 15.05.2019 17:02

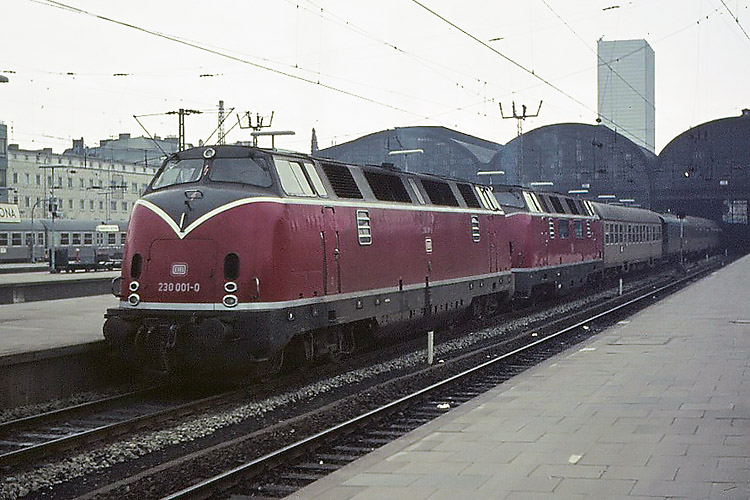

Vielleicht muss man sich in eine andere Perspektive begeben, damit es nicht auffällt oder "blöd aussieht".

http://www.streckendiesel.de/images/basic/km_18416_52.jpg


Viele Grüße
Hendrik



Der Krümel
Metropolitan (MET)
Beiträge: 3.682
Registriert am: 27.04.2005
Homepage: Link
Ort: OWL
Spurweite H0
Steuerung Tams MC
Stromart AC, Digital


RE: V 200 höher als V 300 ?

#6 von monty48 , 15.05.2019 17:04

Nochmal ne Nachfrage: Ist das beim Vergleich einer Mätrix V300 und V200 eigentlich genauso? Vielleicht hat ja einer die beiden Modelle und kann mal vergleichen.


monty48
monty48
S-Bahn (S)
Beiträge: 19
Registriert am: 11.09.2009


RE: V 200 höher als V 300 ?

#7 von hu.ms , 15.05.2019 17:05

Bei den metall-modellen des herstellers märklin gibts auch einen geringfügigen höhenunterschied:



V200 (39800) und V300 (39303)

Hubert


Mein anlagenneubau: https://stummiforum.de/viewtopic.php?f=15&t=140152
Meine fahrzeugverbesserungen: https://stummiforum.de/viewtopic.php?f=27&t=132888


hu.ms
hu.ms
ICE-Sprinter
Beiträge: 7.164
Registriert am: 22.09.2007
Gleise K-Gleis
Spurweite H0
Steuerung CS2, DCC + mfx + MM
Stromart Digital


RE: V 200 höher als V 300 ?

#8 von monty48 , 15.05.2019 17:27

Danke. Schönes Bild, da sieht man es gut. So ist es bei meiner Piko und Lima auch.

Als Schreibtischbahner schaue ich natürlich noch von schräg oben auf die Modelle "herab". Ich finde, dann stört es noch mehr. Muß ich wohl mit leben.

Danke nochmal an alle für die Infos und Hilfe.


monty48
monty48
S-Bahn (S)
Beiträge: 19
Registriert am: 11.09.2009


RE: V 200 höher als V 300 ?

#9 von monty48 , 15.05.2019 17:45

[quote="Der Krümel" post_id=1973786 time=1557932568 user_id=23]
Vielleicht muss man sich in eine andere Perspektive begeben, damit es nicht auffällt oder "blöd aussieht".

http://www.streckendiesel.de/images/basic/km_18416_52.jpg
[/quote]


Die Perspektive gefällt mir noch besser:

https://www.facebook.com/124751094216689...?type=3&theater


monty48
monty48
S-Bahn (S)
Beiträge: 19
Registriert am: 11.09.2009


RE: V 200 höher als V 300 ?

#10 von Relaxed ( gelöscht ) , 15.05.2019 19:38

Was doch 1-2 mm ausmachen können.
Manfred


Relaxed

RE: V 200 höher als V 300 ?

#11 von Thomas I , 15.05.2019 23:25

Zitat

Danke. Schönes Bild, da sieht man es gut. So ist es bei meiner Piko und Lima auch.

Als Schreibtischbahner schaue ich natürlich noch von schräg oben auf die Modelle "herab". Ich finde, dann stört es noch mehr. Muß ich wohl mit leben.

Danke nochmal an alle für die Infos und Hilfe.



Wieso stört es dich denn wo es doch beim Vorbild auch so war/ist?


http://www.oogardenrailway.co.uk/


Thomas I
Thomas I
CityNightLine (CNL)
Beiträge: 1.573
Registriert am: 02.05.2007
Gleise H0 Code 83/75
Spurweite H0e
Steuerung DCC
Stromart analog AC


RE: V 200 höher als V 300 ?

#12 von Jochen53 , 16.05.2019 08:59

Hallo,
könnte es vielleicht sein, daß die "Karrosserie" der Loks zwar maßstäblich korrekt ist, aber aus Vereinheitlichungsgründen Radsätze mit nicht korrektem Durchmesser verbaut wurden bzw. die Bodenfreiheit nicht maßstäblich ist?
Viele Grüße, Jochen.


Jochen53
Jochen53
EuroCity (EC)
Beiträge: 1.069
Registriert am: 24.09.2015
Spurweite H0
Steuerung CU 6021; Control 80f
Stromart AC, Digital


RE: V 200 höher als V 300 ?

#13 von Lindilindwurm , 16.05.2019 09:44

Oh weh Leute,

die ganze Welt ist nicht gleichhoch. Geht raus und spielt mehr an der frischen Luft...!

Grüße

Lindi


Lindi



Lindilindwurm
EuroCity (EC)
Beiträge: 1.048
Registriert am: 29.12.2007
Spurweite H0
Stromart Digital


RE: V 200 höher als V 300 ?

#14 von Dölerich Hirnfiedler , 16.05.2019 10:23

Hallo zusammen,

Die später zur ML 3000 C’C’ umgebaute und als V300 eingereihte Lok war ursprünglich eine ML 2200 C’C’. Dieser Typ war für die Jugoslawischen Staatsbahnen bestimmt und musste die dortigen Erfordernisse des Lichtraumprofils erfüllen. Die andere Höhe der Lok wurde sicher nicht zufällig gewählt.

mfg

D.


Früher war mehr Lametta.



Dölerich Hirnfiedler
Metropolitan (MET)
Beiträge: 4.140
Registriert am: 10.05.2005
Gleise VB
Spurweite H0, Z, 00, 1
Stromart AC, DC, Digital, Analog


RE: V 200 höher als V 300 ?

#15 von Vau100 , 16.05.2019 12:48

Hallo D.,

ich dachte der DB-Einzelgänger V300/230 war die erste gebaute Lok dieser Reihe, eine KM-Vorführlok die auf eigene Rechnung gebaut wurde, um der DB den Loktyp schmackhaft zu machen. Es war ja im Diesellok-Neubauprogramm erst solch ein Loktyp vorgesehen (Wenn ich mich nicht irre).

Dann müsste die DB-Lok ja evtl. höher sein als die 3 Loks für Jugoslawien; falls dieser Export-Auftrag später kam ... oder aber sie wurde nicht vorher sondern doch im gleichen Los gebaut, das wäre ja am logischsten - und wahrscheinlichsten.

War jetzt nur so Kopfkino


Gruß Wolfgang


Vau100
Vau100
InterCity (IC)
Beiträge: 863
Registriert am: 07.11.2007


RE: V 200 höher als V 300 ?

#16 von Dölerich Hirnfiedler , 16.05.2019 13:43

Zitat


ich dachte der DB-Einzelgänger V300/230 war die erste gebaute Lok dieser Reihe, eine KM-Vorführlok die auf eigene Rechnung gebaut wurde, um der DB den Loktyp schmackhaft zu machen. Es war ja im Diesellok-Neubauprogramm erst solch ein Loktyp vorgesehen (Wenn ich mich nicht irre).





Hallo Wolfgang,

Die spätere V300 trägt die Fabriknummer 18460. Die nach Jugoslawien verkauften Loks waren 18368 bis 18370. Die Lok war eigentlich ein Ladenhüter. Man hatte im Vorgriff auf einen weiteren erwarteten Auftrag aus Jugoslawien bereits mit dem Bau begonnen. Der Auftrag blieb aber aus. Zunächst war die ML 2200 C’C’ ja nichts anderes als eine längere V200 mit sechs Achsen. Sie hatte auch die gleiche Leistung. Erst nach einer Neumotorisierung wurde die Leistung von 2200 auf 3000 PS gesteigert. Als die Lok dann 1964 von der DB übernommen wurde, spielte das Neubauprogramm keine Rolle mehr.

mfg

D.


Früher war mehr Lametta.



Dölerich Hirnfiedler
Metropolitan (MET)
Beiträge: 4.140
Registriert am: 10.05.2005
Gleise VB
Spurweite H0, Z, 00, 1
Stromart AC, DC, Digital, Analog


RE: V 200 höher als V 300 ?

#17 von bahnwahn , 16.05.2019 17:42

Hallo,

interessantes Thema, was mir damals beim Bahnwahnerstellen auch nicht aufgefallen ist. Heute habe ich keine Lima/Hornby V300 mehr in der Sammlung, kann es also im Modell nicht nachvollziehen.

Aber ich möchte nochmal auf die "Vorbild"-Höhen zurückkommen. Hier wurde geschrieben, dass die V300 4,13m hoch ist (Quelle Facebook, bzw. eine Herstellerzeichnung).
Weiter wurde geschrieben, dass die V200 4,27m hoch sei (Quelle Wikipedia) und damit das Pikomodell mit umgerechnet 4,263m passen würde.

Jetzt würde ich Euch mal bitten, auch in Euren anderen Quellen nachzuschauen. Ich finde nämlich folgende Höhenangaben:
V200: 4,16m (Zeichnung, Quelle z. B. HFKern)
V200.1: 4,253m (Quelle Zeichnung EJ Sonderheft)
Leider habe ich das EK-Buch über die V200 nicht, kann da mal jemand nach den Maßen schauen, der es im Schrank hat?

Solange die Vorbildhöhen nicht ganz klar sind, fällt es schwer zu sagen, ob nun Lima zu niedrig ist, oder Piko zu hoch oder ob alles passt.

Viele Grüße

Martin


bahnwahn
bahnwahn
RegionalExpress (RE)
Beiträge: 50
Registriert am: 26.04.2006
Homepage: Link


RE: V 200 höher als V 300 ?

#18 von Lokpaint , 16.05.2019 18:55

Hallo

Auf Fabrikszeichnungen werden V200 und V200.1 mit einer Höhe von 4160mm angegeben (über Auspuff).
Die Ml 2200 CC wird mit 4130mm angegeben (über Dachkante). Sollte denke ich über Auspuff dann auch die 4160mm ergeben.


(ML 2200 CC; Zeichnung Krauss Maffei)


Baureihe 221

Bart


Lokpaint
Lokpaint
Metropolitan (MET)
Beiträge: 2.950
Registriert am: 10.11.2006
Gleise M-Gleise 3600
Steuerung Analog, IB. CS2


RE: V 200 höher als V 300 ?

#19 von klein.uhu , 17.05.2019 21:00

Moin,

Wie steht es denn bei den V160ern zu der V320?
Ich habe kein V320


| : | ~ analog

Gruß von klein.uhu
Es ist keine Schande, etwas nicht zu wissen, wohl aber, nichts lernen zu wollen. (Sokrates)
Fantasie ist wichtiger als Wissen, denn Fantasie ist unbegrenzt. (Einstein)


klein.uhu
klein.uhu
Trans Europ Express (TEE)
Beiträge: 9.780
Registriert am: 30.01.2006
Spurweite H0
Steuerung mit Hand und Verstand
Stromart AC, Analog
