RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#1 von bertr2d2 , 20.06.2020 16:39

Hallo,

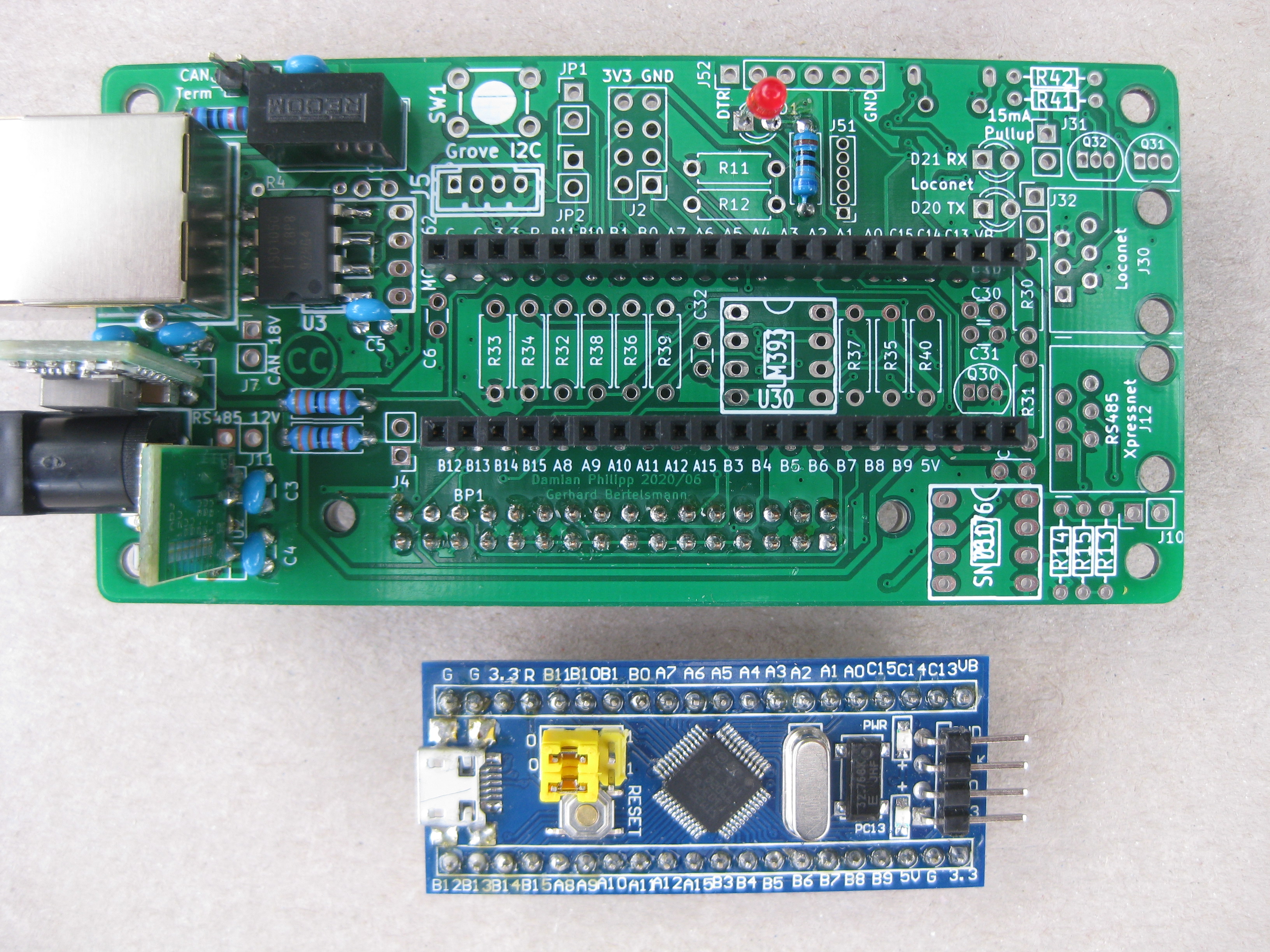

in Kooperation mit fantux ist ein Interface entstanden, das die Märklin Keyboard Signale auf CAN umsetzt. Damit kann man mit der Gleisbox (SRSEII, BPi, RPi) als auch mit CS2/CS3 das Keyboard (oder mehrere !) nutzen. Das ganze ist nicht neu - gibt es von Märklin und nennt sich 6021 Connect (60128) kostet aber entsprechend. CdB hatte das mit dem Retro 6040 auch mal, aber der Umbau ist aufwendig. Habe auch nie verstanden warum man das Keyboard quasi entkernt hat anstatt einfach mit dem eingebauten I2C Bus zu sprechen ...



Die Schaltung ist relativ einfach aufgebaut und kann in der Grundausstattung auch ohne SMD Lötkenntnisse zusammen gebaut werden:

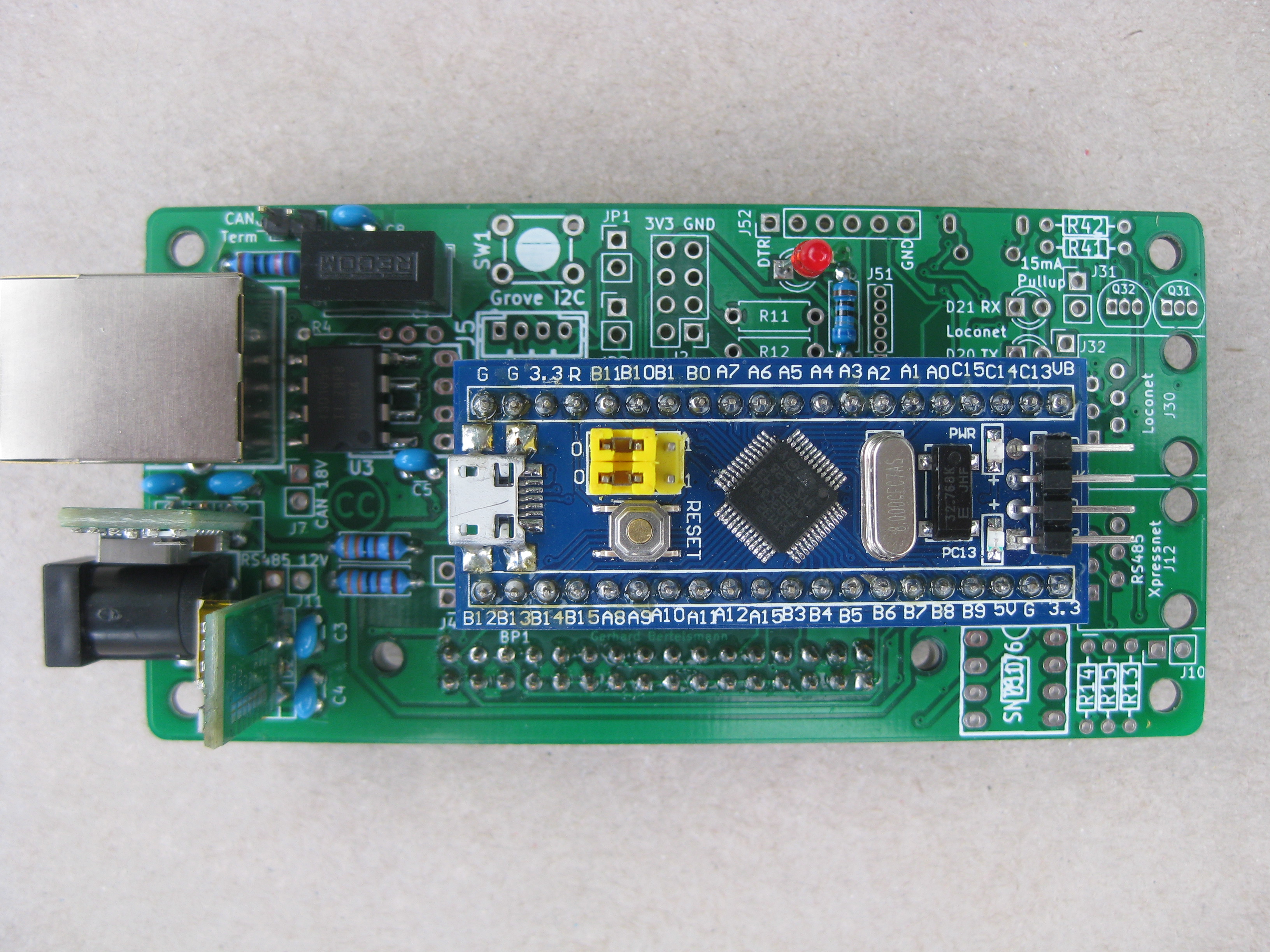

Herzstück ist ein preiswertes STM32 Modul bekannt als BluePill. Die oben abgebildete Variante ist die Luxusvariante mit galv. Trennung die hier nicht notwendig wäre. Alternativ kann man eine noch etwas einfachere Variante aufbauen.
Die Schaltung versorgt das Keyboard, oder wer will auch mehrere, mit Spannung. Der CAN-Bus wird über RJ45 heraus geführt und ist damit über preiswerte und robuste Kabel anschließbar. Hier der Schaltplan.

Wie üblich ist Software und Hardware frei zugänglich.

Hier die Teileliste für die Basisversion Keyboard<->CAN (Reichelt Warenkorb - bitte MCP2562 oder ISO1050 wählen):

BauteilAnzahlReicheltAnmerkung
MCP25621MCP 2562-E/Popt. nicht galv. getrennt
DIP 8 Sockel1GS 8opt. nicht galv. getrennt
ISO10501ISO 1050 DUBRopt. galv. Trennung
DCDC Wandler 5V11S4E_0505S1U opt. galv. Trennung
Kondensator 100nF6X7R-2,5 100N
Widerstand 0207 120 Ohm1METALL 120
Widerstand 0207 680 Ohm1METALL 680
Widerstand 0207 3k3 Okm2METALL 3,30K
Stiftleiste 1x2 RM 2,54mm1MPE 087-1-002
Brücke 1JUMPER 2,54 BL
RJ45 Buchse1MEBP 8-8G
Federleiste DIN 416121FL-B2 32G
Hohlbuchse 5,5mm 2,1/2,5mm1CLIFF FCR681465P
Buchsenleiste 1x16 RM2,54mm2BL 1X20G8 2,54
DCDC Spannungswandler2MP2315 basierend komputer.de
STM32 BluePill1ebay oder komputer.de

Die DCDC Spannungswandler müssen auf 8V (U2) bzw 5V (U1) angepasst werden. Der EN Pin bitte nicht verbinden. Der Einbauplatz ist etwas knapp daher vorher anschauen und die Stiftleiste entsprechend anlöten. In einer neuen Platinen Revison wird der Einbauplatz vergrößert.

Loconet Erweiterung (Reichelt Warenkorb):
BauteilbezeichnungBauteilReicheltAnmerkung
C3047pFKERKO 47PRastermaß 2,5mm
C31100nFX7R-2,5 100N Rastermaß 2,5mm
C32unbestückt lassen !
D20, D21LEDLED 3MM 2MA RTLED 3mm 2mA rot
R30, R3112 OhmMETALL 12Widerstand Bauform 0207
R3247 kOhmMETALL 47,0KWiderstand Bauform 0207
R33150 kOhmMETALL 150KWiderstand Bauform 0207
R3439 kOhmMETALL 39,0KWiderstand Bauform 0207
R3527 kOhmMETALL 27,0KWiderstand Bauform 0207
R36240 kOhmMETALL 240KWiderstand Bauform 0207
R3710 kOhmMETALL 10,0KWiderstand Bauform 0207
R38, R39, R401,5 kOhmMETALL 1,50KWiderstand Bauform 0207
R4147 OhmMETALL 47,0Widerstand Bauform 0207
R4210 kOhmMETALL 10,0KWiderstand Bauform 0207
Q30BC337BC 337-40
Q31, Q31BC547BC 547C
U30LM393LM 393 DIPDIP8
J30RJ12 BuchseMEBP 6-6S
J31, J32JumperJUMPER 2,54 BLStifleiste 2 Pol Rastermaß 2,54 mm mit Jumper
MPE 087-1-002Stiftleiste 1x2 RM 2,54mm
DIP8 SockelGS 8



Xpressnet Erweiterung (Reichelt Warenkorb):
BauteilbezeichnungBauteilReicheltAnmerkung
C10100nFX7R-2,5 100N Rastermaß 2,5mm
R111,5 kOhmMETALL 1,50KWiderstand Bauform 0207
R121 kOhmMETALL 1,00KWiderstand Bauform 0207
R13120 OhmMETALL 120Widerstand Bauform 0207
R14, R153,3 kOhmMETALL 3,30KWiderstand Bauform 0207
U10SN75176SN 75176BPDIP8
J10, J11JumperJUMPER 2,54 BLStifleiste 2 Pol Rastermaß 2,54 mm mit Jumper
MPE 087-1-002Stiftleiste 1x2 RM 2,54mm
J12RJ12 BuchseMEBP 6-6S
DIP8 SockelGS 8



Lieder ist mir bei der Version 2020/08 ein Missgeschick passiert und die Bauteilbezeichnungen wurden nicht mit aufgedruckt. Hier zur Orientierung der Vergleich zur alten Version:



Wer Interesse an einer Platine hat kann sich bei mir melden - eine begrenzte Anzahl an Platinen und BluePills ist vorhanden.

Gruß

Gerd


Smallest Rocrail Server Ever II ist jetzt Smallest Railroad Server Ever II
SRSEII -> SRSEII (Raider heisst jetzt Twix, sonst ändert sich nix )


Hombre hat sich bedankt!
bertr2d2
bertr2d2
CityNightLine (CNL)
Beiträge: 1.586
Registriert am: 09.10.2012
Spurweite H0
Stromart Digital

zuletzt bearbeitet 01.03.2022 | Top

RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#2 von PatrikL , 20.06.2020 18:57

Hallo Gerd,

Genial was du mit @fantux auf die Beine gestellt hast. Das muss ich direkt nachbauen.


Grüsse

Patrik



PatrikL
S-Bahn (S)
Beiträge: 19
Registriert am: 05.08.2019
Spurweite N


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#3 von bertr2d2 , 22.06.2020 16:33

Hallo Keyboard Besitzer,

fantux hat die Sourcen und das Bin File der funktionierenden Version 1.0 nun online gestellt (um genau zu sein: "released"):
https://github.com/deltaphi/c6021light/releases/tag/v1.0
Vielen Dank fantux !

Somit ist das erste Etappenziel erreicht

Gruß

Gerd


Smallest Rocrail Server Ever II ist jetzt Smallest Railroad Server Ever II
SRSEII -> SRSEII (Raider heisst jetzt Twix, sonst ändert sich nix )


bertr2d2
bertr2d2
CityNightLine (CNL)
Beiträge: 1.586
Registriert am: 09.10.2012
Spurweite H0
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#4 von kuwema , 22.06.2020 22:03

Hallo Gerd,
super, mit LocoNet in Vorbereitung!

Hattet Ihr einen besonderen Grund, die Anschaltung auf die linke Seite der Keyboards zu legen?
Technisch ist es ja egal, da die Kontakte über die Leiterplatte im 6040 verbunden sind.

Viele Grüße

Kay Uwe


Grüße aus dem Mühlenkreis

Kay Uwe


kuwema
kuwema
S-Bahn (S)
Beiträge: 11
Registriert am: 14.01.2011
Ort: Ostwestfalen / Mühlenkreis
Gleise Märklin K + C
Spurweite H0
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#5 von fantux , 22.06.2020 22:09

Hallo kuwema,

du kannst eine gerade Buchse auf der Rückseite montieren (Anschluss links wie im Bild) oder einen gewinkelten Stecker auf der Vorderseite, dann ist der Anschluss rechts.

Gruß,
fantux


Märklin Keyboards, LocoNet und MobileStation2 vernetzten: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light - mit Code!

Das Aussteigen und Blumenpflücken während der Fahrt ist strengstens untersagt!


fantux
fantux
InterCity (IC)
Beiträge: 668
Registriert am: 29.01.2012
Gleise Märklin C
Spurweite H0
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#6 von bertr2d2 , 26.06.2020 18:48

Hallo,

für die Lötprofis unter Euch hier eine Erweiterung zum Debuggen bzw. Programmieren:


Bauteile:

NummerBauteilAnmerkung
C5010uF SMD 0805
C51100nF SMD 0805
C5210nF SMD 0805
J50USB Micro USB BuchseBauform
R500 Ohm SMD 1206
R510 Ohm SMD 1206
U50CH340C



Damit lässt sich das STM32 Board (aka Blue Pill) auch alternativ über den seriellen Bootloader programmieren (STM32 BOOT1 Jumper auf 1):

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

% stm32flash -w  ~/Downloads/bluepill-firmware.bin -b 115200 /dev/ttyUSB0
stm32flash 0.5

http://stm32flash.sourceforge.net/

Using Parser : Raw BINARY
Interface serial_posix: 115200 8E1
Version : 0x22
Option 1 : 0x00
Option 2 : 0x00
Device ID : 0x0410 (STM32F10xxx Medium-density)
- RAM : 20KiB (512b reserved by bootloader)
- Flash : 128KiB (size first sector: 4x1024)
- Option RAM : 16b
- System RAM : 2KiB
Write to memory
Erasing memory
Wrote address 0x0800797c (100.00%) Done.




Alternativ geht das natürlich auch über J52 mit einem preiswerten USB2Serial Adapter (3V3).

Gruß

Gerd

PS: Mit der alternativen Software wir aus dem Board ein preiswerter USB2CAN Adapter (SLCAN API) mit galv. getrenntem CAN-Bus


Smallest Rocrail Server Ever II ist jetzt Smallest Railroad Server Ever II
SRSEII -> SRSEII (Raider heisst jetzt Twix, sonst ändert sich nix )


bertr2d2
bertr2d2
CityNightLine (CNL)
Beiträge: 1.586
Registriert am: 09.10.2012
Spurweite H0
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#7 von MYKer , 27.06.2020 22:13

Hallo Gerd,
das außerordentlich gut.
Wärst Du mal ein paar Jahre früher damit gekommen.
ich habe damals leider Geld für das "Märklin 6021 Connect (60128)" ausgegeben und betreibe es auch noch.
Ich schalte alle meine Weichen mit Lenz Decodern mit dem DCC Protokoll und habe das Problem das ich zwar mit den alten Keyboards den Umschaltbefehl zur CS2 senden kann und der Bildschirm diese Änderung auch anzeigt aber der Lenzdecoder keinen Befehl erhält. Drücke ich direkt auf der CS2 auf den Bilschirm funktioniert es. Es gibt ja auch nicht wirklich ein Update für Das Connect 6021 Teil und somit sind die Keyboards nicht einsetzbar für mich.
Die Einheiten mit dem Regler (Loks) funktionieren auf allen Protokollen.
Wie sieht das bei Deiner Entwiklung aus Kann man damit auch DCC Weichenbefehle über die CS2 versenden?

Gruß Huby.


Bekennender Weichenauffahrer mit eckiger Spannung an den Gleisen.

Meine Bahn: Einen an der Waffel



MYKer
InterRegioExpress (IRE)
Beiträge: 301
Registriert am: 24.06.2020
Ort: Kreis MYK
Gleise C•K•M
Spurweite H0
Steuerung CS2 und alles was da ranpasst
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#8 von fantux , 28.06.2020 10:33

Hallo Huby,

Zitat

Wie sieht das bei Deiner Entwiklung aus Kann man damit auch DCC Weichenbefehle über die CS2 versenden?



Bisher ging das nicht, aber ich hab' da mal schnell was gehackt Seit Commit a2976539 gibt es im Code folgende Variable:

1
2
3


constexpr const RR32Can::RailProtocol kAccessoryRailProtocol = RR32Can::RailProtocol::MM2;





Wenn man das "MM2" durch ein "DCC" austauscht, werden auf CAN-Seite Stellbefehle für DCC-Zubehörartikel statt für MM2-Zubehörartikel generiert. Du kannst dir den Code auf die Platte holen, lokal anpassen und dann auf das Bluepill flashen. Lass' uns bitte wissen, wie das funktioniert. Ich habe im Moment kein Testsetup (Breadboard abgerissen, bertr2d2's Platine noch nicht fertig gelötet) und DCC-Decoder habe ich auch keine. Falls der bisher nur theoretisch richtige Code auch in der Praxis funktioniert, überlege ich mir, wie so eine Konfiguration im Produktivbetrieb aussehen kann.

Das Projekt ist mit PlatformIO aufgesetzt. Wer am Code spielen möchte, installiert sich am besten die PlatformIO IDE. Das geht am einfachsten, wenn man Visual Studio Code installierst und dort die PlatformIO-Extension installierst. Der Knopf auf der PlatformIO-Webseite macht nichts anderes. Ist die PlatformIO-IDE installiert, könnt ihr den Code von GitHub herunterladen. Wer mit Git nichts am Hut hat, kann den Code auch als ZIP-File herunterladen. Dazu auf der GitHub-Seite auf den grünen Knopf "Clone" drücken, im aufpoppenden Menü "Download ZIP" wählen. Entpackt das ZIP lokal auf der Platte. Im entpackten Ordner gibt es einen Unterordner, der die Datei "platformio.ini" enthält. Einfach diesen Ordner in Visual Studio Code öffnen, dann springt die PlatfomIO-Extension darauf an und ihr könnt loslegen.

Gruß,
fantux


Märklin Keyboards, LocoNet und MobileStation2 vernetzten: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light - mit Code!

Das Aussteigen und Blumenpflücken während der Fahrt ist strengstens untersagt!


MTB-Ontour hat sich bedankt!
fantux
fantux
InterCity (IC)
Beiträge: 668
Registriert am: 29.01.2012
Gleise Märklin C
Spurweite H0
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#9 von MYKer , 28.06.2020 12:16

Hallo fantux,
das liest sich ja interessant doch für mich ist das eine Nummer zu hoch. Ich betreibe ja das original Teil von Märklin. Da werde ich wohl keinerlei Code anpassen können
Ich werde das hier weiter verfolgen und dann evtl. meine Hardware gegen Deine tauschen.

Gruß Huby.


Bekennender Weichenauffahrer mit eckiger Spannung an den Gleisen.

Meine Bahn: Einen an der Waffel



MYKer
InterRegioExpress (IRE)
Beiträge: 301
Registriert am: 24.06.2020
Ort: Kreis MYK
Gleise C•K•M
Spurweite H0
Steuerung CS2 und alles was da ranpasst
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#10 von bertr2d2 , 28.06.2020 12:26

Hallo Huby,

ich würde bei Märklin anfragen, ob das nicht möglich ist, DCC Schaltbefehle zu generieren.

Ich habe fantux Anpassung mit dem c6021light mal durchgespielt:

1
2
3
4

12:10:17.914   CAN  0x0016030B  [6] 00 00 30 06 00 01       Magnetartikel MM1 ID 7 Ausgang 0 Strom 1
12:10:17.925 CAN 0x00173B6A [6] 00 00 30 06 00 01 Magnetartikel MM1 ID 7 Ausgang 0 Strom 1
12:10:18.103 CAN 0x0016030B [6] 00 00 30 06 00 00 Magnetartikel MM1 ID 7 Ausgang 0 Strom 0
12:10:18.110 CAN 0x00173B6A [6] 00 00 30 06 00 00 Magnetartikel MM1 ID 7 Ausgang 0 Strom 0




und mit DCC:

1
2
3
4

12:11:07.588   CAN  0x0016030B  [6] 00 00 38 06 00 01       Magnetartikel DCC ID 7 Ausgang 0 Strom 1
12:11:07.592 CAN 0x00173B6A [6] 00 00 38 06 00 01 Magnetartikel DCC ID 7 Ausgang 0 Strom 1
12:11:07.696 CAN 0x0016030B [6] 00 00 38 06 00 00 Magnetartikel DCC ID 7 Ausgang 0 Strom 0
12:11:07.701 CAN 0x00173B6A [6] 00 00 38 06 00 00 Magnetartikel DCC ID 7 Ausgang 0 Strom 0




Funktioniert tadellos

Gruß

Gerd


Smallest Rocrail Server Ever II ist jetzt Smallest Railroad Server Ever II
SRSEII -> SRSEII (Raider heisst jetzt Twix, sonst ändert sich nix )


MTB-Ontour hat sich bedankt!
bertr2d2
bertr2d2
CityNightLine (CNL)
Beiträge: 1.586
Registriert am: 09.10.2012
Spurweite H0
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#11 von MYKer , 28.06.2020 12:54

Zitat

Hallo Huby,

ich würde bei Märklin anfragen, ob das nicht möglich ist, DCC Schaltbefehle zu generieren.





Das wird spannend.

Gruß Huby.


Bekennender Weichenauffahrer mit eckiger Spannung an den Gleisen.

Meine Bahn: Einen an der Waffel



MYKer
InterRegioExpress (IRE)
Beiträge: 301
Registriert am: 24.06.2020
Ort: Kreis MYK
Gleise C•K•M
Spurweite H0
Steuerung CS2 und alles was da ranpasst
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#12 von fantux , 28.06.2020 21:15

Hallo Stummis,

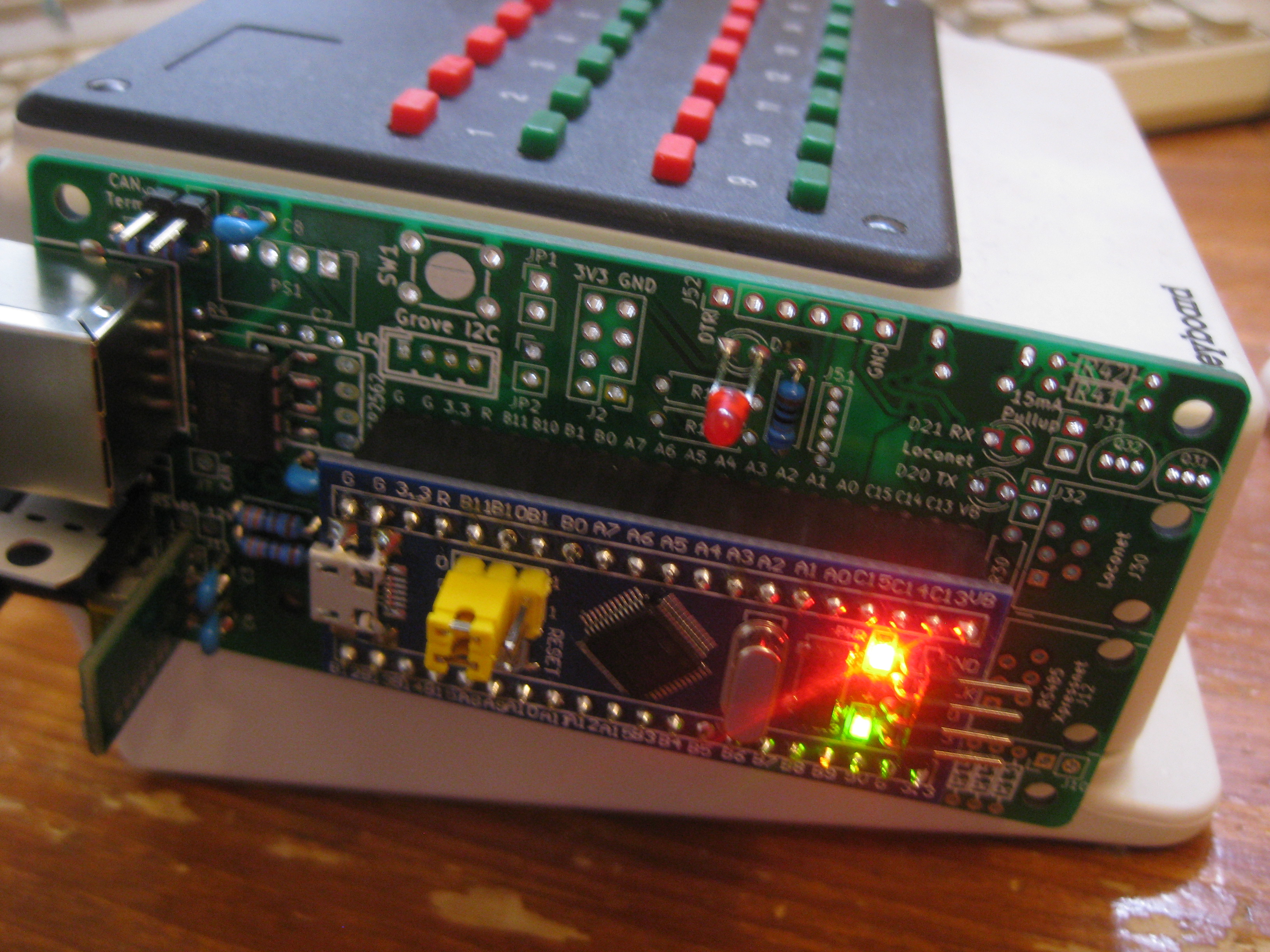

dank Regenwetter ist nun auch meine c6021light endlich fertig. Hier zu sehen mit Rechtsanschluss ans Keyboard:


Naja, fast fertig. Ich habe nur noch die falschen 6p6c-buchsen für LocoNet auf Vorrat und der LM393 ist auch noch nicht aufgesteckt. XpressNet habe ich nicht bestückt, da ich keine Geräte dafür habe.
Bei den Spannungsreglermodulen musste ich etwas tricksen. Einer liefert 8V, das muss man ohnehin per Poti einstellen. Der andere soll 5V liefern, hatte aber irgend ein Problem, so dass die Festeinstellung immer 3,8V lieferte. Ich habe dann halt auch die 5V per Poti eingestellt. Die Versorgung erfolgt hier mit einem 9V-Steckernetzteil.

Schön wäre, wenn man die Verbindung c6021light <-> Keyboard irgendwie mechanisch entlasten könnte. Dazu müsste ein Gehäuse her...


Gruß,
fantux


Märklin Keyboards, LocoNet und MobileStation2 vernetzten: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light - mit Code!

Das Aussteigen und Blumenpflücken während der Fahrt ist strengstens untersagt!


fantux
fantux
InterCity (IC)
Beiträge: 668
Registriert am: 29.01.2012
Gleise Märklin C
Spurweite H0
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#13 von MYKer , 29.06.2020 11:15

Zitat



Schön wäre, wenn man die Verbindung c6021light <-> Keyboard irgendwie mechanisch entlasten könnte. Dazu müsste ein Gehäuse her...


Gruß,
fantux



Oder erstmal nur 4 Füße. M3er Schrauben mit Muttern durch die 4 Ecklöcher.

Gruß Huby.


Bekennender Weichenauffahrer mit eckiger Spannung an den Gleisen.

Meine Bahn: Einen an der Waffel



MYKer
InterRegioExpress (IRE)
Beiträge: 301
Registriert am: 24.06.2020
Ort: Kreis MYK
Gleise C•K•M
Spurweite H0
Steuerung CS2 und alles was da ranpasst
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#14 von alexus , 29.06.2020 20:57

Hallo Fantux

Hut ab vor deiner Arbeit

Irgendwie bekommt dein Gerät immer mehr Ähnlichkeit mit dem m-control von Tams. Ist allerdings nur für das Easy Net.

Hier zwischen Keyboard und Control 80f (gepimmt mit einem Kühlkörper für den Spannungsregler)


Alexander aus dem südlichsten Allgäu
Digital mit altem Blechgleis auf dem Boden
TamsMC, Booster B4, alte Digitalkisten
Bekennender ATF-Öl Anwender


alexus
alexus
Metropolitan (MET)
Beiträge: 3.745
Registriert am: 13.12.2005
Ort: Ganz im Süden Deutschlands
Gleise M-Gleis
Spurweite H0
Steuerung Tams MC, B4, alte Mä-Digitalkomponenten
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#15 von bertr2d2 , 09.08.2020 13:16

Hallo zusammen,

beim Erstellen der Platine sind mir ein paar Fehler unterlaufen (ganz normal beim ersten Wurf). Ein Fehler ist aber gravierend wenn man CdB Komponenten anschliesst. Durch den Fehler gibt es einen Kurzschluss.

Das Problem ist, das Masse mit Vcc verbunden wird (Pin5 der RJ45 Buchse wurde auf GND gelegt). Lässt sich natürlich auch beheben in dem man Pin 5 beidseitig isoliert. Zur Veranschaulichung hier eine Platinenseite (untere, rechte Hälfte):



Dieser Fehler wird in der neuen Platinenrevision behoben sein.

Gruß

Gerd

PS: Danke Patrik für den Hinweis


Smallest Rocrail Server Ever II ist jetzt Smallest Railroad Server Ever II
SRSEII -> SRSEII (Raider heisst jetzt Twix, sonst ändert sich nix )


bertr2d2
bertr2d2
CityNightLine (CNL)
Beiträge: 1.586
Registriert am: 09.10.2012
Spurweite H0
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#16 von fantux , 16.08.2020 12:24

Hallo Stummis,

nachdem der Wunsch aufkam, nicht nur MM- sondern auch DCC-Weichendecoder steuern zu können hab es ja die erste Variante vom Code, bei der man das Protokoll mit einer Änderung im Source Code austauschen konnte. So richtig zufrieden war ich mit dieser Lösung noch nicht. Daher habe ich mich in den letzten Wochen damit beschäftigt, wie man die connect6021 light Konfigurierbar gestalten kann. Das Ergebnis: Im aktuellen Entwicklungsstand gibt es jetzt eine rudimentäre serielle Konsole, über die man das aktuell eingestellte Protokoll auslesen (get-protocol), ändern (set-protocol MM2/DCC/SX) und für den nächsten Reboot speichern (save) kann. Die serielle Konsole hat sogar etwas Komfort, z.B. gibt es eine Historie und mit "help" eine Übersicht der Befehle.

Leider ist durch die erweiterung der Code so groß geworden, dass er nicht mehr in einen Atmega328 (== Arduino Uno) passt. Das war nicht ganz unerwartet, daher habe ich im aktuellen Entwicklungsstand den Support für Arduino entfernt.

Ein neues Release gibt es noch nicht. Zum einen hat die Bibliothek, die ich zur Datenspeicherung verwende, hat nicht ganz die erhofften Eigenschaften. Dadurch belastet das "save" Kommando unnötig stark den Flash. Für den Modellbahneralltag ist das eigentlich egal - wer wechselt täglich das Protokoll seiner Weichendecoder? - aber den Softwareentwickler juckt es bei sowas dann doch in den Fingern . Zum anderen ist die serielle Konsole sehr zickig, was die Zeilenenden angeht. Insbesondere der Anwendungsfall Windows+PuTTY funktioniert noch nicht zuverlässig. Wenn alles läuft, sieht es in etwa so aus:



Falls aber jemand die neue Version testen möchte, dem kann ich auch mal einen zwischenstand der Firmware bauen. Der übliche Weg, den Code auf die Platte zu holen und mit der PlatformIO IDE auf das Bluepill zu laden ist natürlich immer möglich.

Gruß,
fantux


Märklin Keyboards, LocoNet und MobileStation2 vernetzten: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light - mit Code!

Das Aussteigen und Blumenpflücken während der Fahrt ist strengstens untersagt!


fantux
fantux
InterCity (IC)
Beiträge: 668
Registriert am: 29.01.2012
Gleise Märklin C
Spurweite H0
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#17 von fantux , 06.09.2020 19:00

Hallo Stummis,

ihr könnt jetzt auf GitHub die neueste Firmware v1.1 für die C6021light herunterladen. Die neuen Features sind genauer im vorigen Post angekündigt. Nochmal zur Übersicht:

  • Weichenstellbefehle jetzt Wahlweise für MM, DCC, Selectrix.
  • Konfiguration des Weichenformats über die serielle Schnittestelle.


Gruß
fantux


Märklin Keyboards, LocoNet und MobileStation2 vernetzten: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light - mit Code!

Das Aussteigen und Blumenpflücken während der Fahrt ist strengstens untersagt!


MTB-Ontour hat sich bedankt!
fantux
fantux
InterCity (IC)
Beiträge: 668
Registriert am: 29.01.2012
Gleise Märklin C
Spurweite H0
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#18 von rmayergfx , 25.10.2020 11:42

Tolle Umsetzung. Gefällt mir.
Dazu eine Frage, die vielleicht auch noch andere Forenteilnehmer interessieren könnte.

Funktioniert das Modul auch mit einem Märklin Memory 6043 ?

mfg

Ralf


Der Computer soll die Arbeit des Menschen erleichtern und nicht umgekehrt!
Neue Kupplungen für Faller OHU Selbstentladewagen: viewtopic.php?f=27&t=82863
Kein Support per PN !



rmayergfx
ICE-Sprinter
Beiträge: 5.424
Registriert am: 07.07.2008
Gleise C-K-Flex-M-Gleis
Spurweite H0, Z, 1
Steuerung MS2, 6021, 60213
Stromart AC, Digital, Analog


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#19 von fantux , 25.10.2020 12:29

Hallo rmayergfx,

wird eine Fahrstraße geschaltet, schickt das Memory einfach nur Schaltbefehle, d.h. tut so, als würde man ein bisschen auf einem Keyboard herumdrücken. Dieser Teil sollte also funktionieren.

Noch ungetestet ist der Automatikbetrieb. Soweit ich weiß kann da Memory auf S88-Inputs reagieren. Wird der S88-Bus dazu an der Zentrale oder am Memory angeschlossen? Falls an der Zentrale, ist Automatikbetrieb derzeit nicht möglich. Die connect6021light hat keinen Code um mit Botschaften für und von Belegtmeldern umzugehen. Interessanterweise finde ich auch keine Information, wie S88-Botschaften auf dem I2C-Bus aussehen würden.

Falls der S88-Bus am Memory angeschlossen wird, sollte Softwareseitig alles funktionieren. Es kann aber sein, dass man irgendwo eine Isolation einziehen muss, falls S88-Masse und Gleismasse nicht verbunden sein dürfen o.ä.. Dazu kann bertr2d2 wahrscheinlich mehr sagen.

Gruß,
fantux


Märklin Keyboards, LocoNet und MobileStation2 vernetzten: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light - mit Code!

Das Aussteigen und Blumenpflücken während der Fahrt ist strengstens untersagt!


fantux
fantux
InterCity (IC)
Beiträge: 668
Registriert am: 29.01.2012
Gleise Märklin C
Spurweite H0
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#20 von vikr , 25.10.2020 12:57

Hallo Fantux,

Zitat

Wird der S88-Bus dazu an der Zentrale oder am Memory angeschlossen?


Ja!

Zitat
Die connect6021light hat keinen Code um mit Botschaften für und von Belegtmeldern umzugehen.


Die 6021 selbst kann damit auch nichts anfangen, aber möglicherweise ein 6050/6051 oder ein weiteres Memory?
Die Idee ist ja die Memory-Logik zu nutzen aber das Schalten - z.B. von Geräten mit DCC-Decodern über das Interface zu senden und von Gleisbox oder CS erledigen zu lassen...

Zitat
Falls der S88-Bus am Memory angeschlossen wird, sollte Softwareseitig alles funktionieren.


Das hört sich doch gut an, damit müßte sich die Fahrstrassenverriegelung des Memory eigentlich nutzen lassen.
Aber die Zentrale (CS, Gleisbox) erfährt nichts über die Zustände der je Memory angeschlossenen maximal 48 Kontakte?

MfG

vik


im Übrigen - Märklin am liebsten ohne Pukos, z.B. als Trix


vikr
vikr
ICE-Sprinter
Beiträge: 7.324
Registriert am: 23.10.2011
Gleise M, C u. K.
Spurweite H0, N
Stromart Digital, Analog


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#21 von fantux , 25.10.2020 13:55

Hallo vikr,

Zitat

Hallo Fantux,

Zitat

Wird der S88-Bus dazu an der Zentrale oder am Memory angeschlossen?


Ja!




Ja, äh, wie jetzt? Wird der S88 im alten Märklin-System an die Central Unit angeschlossen oder an das Memory?

Zitat

Zitat
Die connect6021light hat keinen Code um mit Botschaften für und von Belegtmeldern umzugehen.


Die 6021 selbst kann damit auch nichts anfangen, aber möglicherweise ein 6050/6051 oder ein weiteres Memory?[...]
Aber die Zentrale (CS, Gleisbox) erfährt nichts über die Zustände der je Memory angeschlossenen maximal 48 Kontakte?




Da die connect6021 nichts mit Belegtmeldern anfangen kann, erfährt die CS/Gleisbox in der Tat nichts über die Belegtmelder, die an einem Memory angeschlossen sind. Ebenso erfährt das Memory nichts darüber, was an der CS2/CAN angeschlossene Belegtmelder so zu berichten haben. Sofern die Belegtmeldungen auf dem I2C gesendet werden, ist es wahrscheinlich sehr einfach, eine Hin- und Rückübersetzung zwischen I2C und CAN zu implementieren. Ich habe aber keine Informationen über das Datenformat auf dem I2C. Wenn jemand seinen I2C nach S88-Botschaften abschnorcheln möchte, immer her mit den Daten .

Edit: Ich habe im Netz ein Handbuch für das Memory gefunden. Dort ist auf Seite 9 ein Setup gezeigt, bei dem jedes Memory mit einem eigenen S88-Bus verbunden wird. Ich nehme also nicht an, dass man S88-Botschaften auf dem I2C finden wird.

Gruß,
fantux


Märklin Keyboards, LocoNet und MobileStation2 vernetzten: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light - mit Code!

Das Aussteigen und Blumenpflücken während der Fahrt ist strengstens untersagt!


fantux
fantux
InterCity (IC)
Beiträge: 668
Registriert am: 29.01.2012
Gleise Märklin C
Spurweite H0
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#22 von bertr2d2 , 25.10.2020 18:13

Hallo,

Zitat

Falls der S88-Bus am Memory angeschlossen wird, sollte Softwareseitig alles funktionieren. Es kann aber sein, dass man irgendwo eine Isolation einziehen muss, falls S88-Masse und Gleismasse nicht verbunden sein dürfen o.ä.. Dazu kann bertr2d2 wahrscheinlich mehr sagen.


der c6021light kann auch in der galv getrennten Version (5V DCDC + ISO1050) aufgebaut werden. Dann ist eine Verbindung der Masse mit "Bahnmasse" auf dem S88 Bus kein Problem. Nur mit der seriellen Debug Verbindung (UART bzw USB) muss man aufpassen. Die sollte man dann nicht verwenden bzw. müsste man galv. trennen.

Gruß

Gerd


Smallest Rocrail Server Ever II ist jetzt Smallest Railroad Server Ever II
SRSEII -> SRSEII (Raider heisst jetzt Twix, sonst ändert sich nix )


bertr2d2
bertr2d2
CityNightLine (CNL)
Beiträge: 1.586
Registriert am: 09.10.2012
Spurweite H0
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#23 von vikr , 25.10.2020 20:15

Hallo Fantux,

Zitat

Wird der S88 im alten Märklin-System an die Central Unit angeschlossen oder an das Memory?


Nie an der 6021, sondern entweder an der Rückmeldezentrale Memory (die der 6021 über I2C Befehle senden kann) oder an der Rückmeldezentrale 6050/6051 mit einen Rechner (C64, Atari, Mac, PC usw. der die 6021 und zurück über 6050/6051 erreichen kann.)

Zitat
Die connect6021light hat keinen Code um mit Botschaften für und von Belegtmeldern umzugehen.
...
Da die connect6021 nichts mit Belegtmeldern anfangen kann, erfährt die CS/Gleisbox in der Tat nichts über die Belegtmelder, die an einem Memory angeschlossen sind. Ebenso erfährt das Memory nichts darüber, was an der CS2/CAN angeschlossene Belegtmelder so zu berichten haben. Sofern die Belegtmeldungen auf dem I2C gesendet werden, ist es wahrscheinlich sehr einfach, eine Hin- und Rückübersetzung zwischen I2C und CAN zu implementieren.


OK, Danke, habe ich dann jetzt verstanden.

Zitat
Ich habe im Netz ein Handbuch für das Memory gefunden. Dort ist auf Seite 9 ein Setup gezeigt, bei dem jedes Memory mit einem eigenen S88-Bus verbunden wird. Ich nehme also nicht an, dass man S88-Botschaften auf dem I2C finden wird.


OK, d.h. jedes Memory ist dann wohl immer eine Insel für sich? Ich hatte selbst immer nur ein Memory.

MfG

vik


im Übrigen - Märklin am liebsten ohne Pukos, z.B. als Trix


vikr
vikr
ICE-Sprinter
Beiträge: 7.324
Registriert am: 23.10.2011
Gleise M, C u. K.
Spurweite H0, N
Stromart Digital, Analog


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#24 von fantux , 25.10.2020 21:56

Hallo,

Zitat

Zitat
Ich habe im Netz ein Handbuch für das Memory gefunden. Dort ist auf Seite 9 ein Setup gezeigt, bei dem jedes Memory mit einem eigenen S88-Bus verbunden wird. Ich nehme also nicht an, dass man S88-Botschaften auf dem I2C finden wird.


OK, d.h. jedes Memory ist dann wohl immer eine Insel für sich? Ich hatte selbst immer nur ein Memory.




hier ist eine abgefahrene Idee: Man kann natürlich mit einem Mikroprozessor auf dem CAN lauschen, was dort so an Belegtmeldungen vorbeikommt. Vom gleichen Prozessor schließt man ein paar GPIO-Pins an den S88-Bus eines Memory an. Wenn das Memory dann den Bus taktet, kann man die Belegt-Bits entsprechend ausgeben und dem Memory einen S88-Bus vorgaukeln.

Das müsste bei geschickter Programmierung setzen der Filter im CAN-Controller z.B. mit einem Arduino mit CANdiy-Shield gehen. EInen S88-Melder habe ich schonmal erfolgreich simuliert. Als geeigneter Ausgagspunkt könnte sich das erste Release der connect6021 light eignen, die noch auf einen Uno passte. Mit geeigneter Software kann man sogar mappen, welche Melderadresse auf dem CAN mit welcher Meldeadresse auf welchem Memory ankommt.

Das Projekt darf sich aber jemand anderes an Land ziehen. Ich versuche jetzt schon seit ein paar Wochen mich dazu zu motivieren, die LocoNet-Bibliothek von Arduino aufden STM32 zu portieren, um mit der connect6021 light weiter zu kommen.

Gruß,
fantux


Märklin Keyboards, LocoNet und MobileStation2 vernetzten: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light - mit Code!

Das Aussteigen und Blumenpflücken während der Fahrt ist strengstens untersagt!


fantux
fantux
InterCity (IC)
Beiträge: 668
Registriert am: 29.01.2012
Gleise Märklin C
Spurweite H0
Stromart Digital


RE: Neues Leben für Märklins Keyboard 6040 - Connect 6021 light

#25 von vikr , 25.10.2020 22:57

Hallo fantux,

Zitat

hier ist eine abgefahrene Idee: Man kann natürlich mit einem Mikroprozessor auf dem CAN lauschen, was dort so an Belegtmeldungen vorbeikommt. Vom gleichen Prozessor schließt man ein paar GPIO-Pins an den S88-Bus eines Memory an. Wenn das Memory dann den Bus taktet, kann man die Belegt-Bits entsprechend ausgeben und dem Memory einen S88-Bus vorgaukeln.



das geht meines Erachtens am eigentlichen Wunsch der Märklin-6043-Fans vorbei. Dort war es möglich im 6043 gebildete Fahrstrassen zu verriegeln, so dass z.B. Flankenschutz bestand.

Märklin hat es in den letzten 13 Jahren - oder wenigstens seit 2012 - nicht geschafft diesen häufiger geäußerten Wunsch Implementierung einer Fahrstrassenverriegelung (softwaremäßig) in der Memory-Ablaufsteuerng der CS2, zu entsprechen.
6043-Fans hofften dann, wenigstens die bestehende 6043-Abläufe mit Fahrstrassenverriegelung hinter dem Connect-6021 weiter nutzen zu können, wenn sie sich eine CS2 oder jetzt eine CS3 zulegen.

Märklin hat aber wohl kategorisch erklärt, dass an einer 6021 hinter einem 6021-connect an einer CS3 mit gemeinsamer Masseverbindung zwischen CS3 und 6021 (d.h. gemeinsame Masse auch mit 6043 und S88-Meldern) keine Verbraucher (also auch keine Schaltdecoder und Weichenspulen) vom 6021 betrieben werden dürfen, die müssen alle an der CS3 oder einem CS3-Booster hängen. Ob das technisch immer zwingend ist, oder nur aus haftungsrechtlichen Gründen so strikt verlautbart wird, bleibt unklar. viewtopic.php?f=5&t=184974

Es ginge also darum - wenn ich das richtig verstehe - die Schaltbefehle des 6043 an die 6021 - galvanisch isoliert - in den CAN-Bus einzuschleifen bzw. auf dort angelegte Magnetartikel zu mappen und da Gerd ja eine entsprechende - galvanisch isolierende - Variante designed hat, wäre das mit Eurer Lösung vielleicht denkbar. Wieviele 6043-Nutzer das wirklich machen würden - keine Idee.

Tatsächlich ist das erstmal ein interessant scheinender Workarround um einen Mangel zu entschärfen, der eigentlich an der nicht zuende implementierten CS2-Memory-Emulation liegt.
Mit der Ablaufsteuerung der CS3 ist es prinzipell möglich Fahrstrassen zu verriegeln, aber die Technik und das Bedienkonzept sind komplett anders als bei dem 6043 und dem CS2-Memory und noch nicht wirklich anwenderfreundlich.
Märklin hat wohl schon vor Erscheinen der CS3 die Weiterentwicklung des CS2-Memory Ende 2014 eingestellt und arbeitet seitdem an der Ablaufsteuerung und seit 2018 an der erweiterten Ablaufsteuerung der CS3. Seit 2019 gibt es eine überarbeitete Version 2.x der CS3 Firmware mit einer nochmals gründlich überarbeiteten Ablaufsteuerung. Wieder ist vieles anders geworden und einiges was funktioniert hat, funktioniert nicht mehr und die Anwender warten auf ein nächstes Update...

MfG

vik


im Übrigen - Märklin am liebsten ohne Pukos, z.B. als Trix


railbob hat sich bedankt!
vikr
vikr
ICE-Sprinter
Beiträge: 7.324
Registriert am: 23.10.2011
Gleise M, C u. K.
Spurweite H0, N
Stromart Digital, Analog




Halten vor roten Signalen durch Software/PC-Steuerung
Piko 71287, V 221 Pufferkondensator

  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag
Xobor Einfach ein eigenes Forum erstellen
Datenschutz
