Hallo zusammen,

ich möchte gerne meinen Schattenbahnhof überwachen, da nun doch einige Züge nur noch sehr knapp hineinpassen und in die Weichen hineinragen könnten. Die Bildqualität spielt keine große Rolle, die Kamera müßte aber mit dem Licht auskommen. U.U. kann ich auch mit LED etwas nachhelfen. Bei Conrad habe ich Kameramodule mit USB Anschluß gefunden, aber wie geht es dann weiter? Kann man auch ohne PC z.B. mit einem Bildschirmbaustein arbeiten, etwa in der Größe eines Handys? Hat jemand Erfahrung oder Ideen?
Mit hoffnungsvollen Grüßen
Thomas

Hallo,
mein Vorschlag: Rückfahrkamera mit Monitor aus dem KFZ Zubehör.
Funktioniert bei mir bestens.
Peter

Hallo Peter,

das war ne klasse Idee, ich habe gerade eben eine bestellt. Nochmals vielen Dank

Thomas

Hallo,

geeignet ist auch folgende Kamera: Das ESP32 Cam Modul. Das Modul und Zubehör bekommst Du in der Bucht. In folgendem Video ist das Produkt und Installation ausführlich beschrieben: https://youtu.be/visj0KE5VtY

Zitat

---

Hallo,
mein Vorschlag: Rückfahrkamera mit Monitor aus dem KFZ Zubehör.
Funktioniert bei mir bestens.
Peter

---

Ich würde bei der Kamera darauf achten, dass diese eigene Infrarotdioden hat. Die sehen dann im Dunkeln noch besser. Alternativ gibt es auch IR-Dioden, die man separat zur Ausleuchtung installieren kann. Diese Kameras sehen nämlich sehr gut im IR-Spektrum.

Hallo,

ich denke ebensfalls, dass eine ESP32-CAM im Schattenbahnhof völlig ausreichend ist. Ich habe
eine solche hier und auch getestet. Natürlich läuft sie in einer höheren Auflösung nicht mehr
ruckelfrei, aber benötigt man ruckelfrei wirklich im Schattenbahnhof? Ein günstigere Lösung wird
es aber wohl kaum geben.

Aus dieser Seite ist alles sehr schön beschrieben: https://www.fambach.net/esp32-cam-modul/

Guten Abend zusammen,

Ich greife diese thread mal auf...

Brauche auch eine Cam für meine beiden SBH. Evtl 2, evtl reicht eine, da sie übereinander liegen.

Rückfahrkamera klingt logisch, günstig und ausreichend.

Meine Frage lautet:
Wie rüste ich denn den Stecker für den Zigarettenanzünder im Auto, den die meisten Systeme ja haben, auf einen normalen Stromstecker um?

Vielleicht kann mir das ja jemand Elektro-Laien freundlich erklären?!

Falls mir jemand noch ein System direkt empfehlen kann, wäre ich auch happy. Unter 100€ wäre toll. Bis 150€ noch ok.
Ich will gar nix komplexes, noch brauche ich 4K. Kamera, Kabel zum Display (möglichst klein), Stromkabel. Strom an, Bild da -fertig. So meine Vorstellung.

Beste Dank und Gruß
Daniel

Zitat von dawa789 im Beitrag #7

---

Guten Abend zusammen,

Meine Frage lautet:
Wie rüste ich denn den Stecker für den Zigarettenanzünder im Auto, den die meisten Systeme ja haben, auf einen normalen Stromstecker um?

Vielleicht kann mir das ja jemand Elektro-Laien freundlich erklären?!

Falls mir jemand noch ein System direkt empfehlen kann, wäre ich auch happy. Unter 100€ wäre toll. Bis 150€ noch ok.
Ich will gar nix komplexes, noch brauche ich 4K. Kamera, Kabel zum Display (möglichst klein), Stromkabel. Strom an, Bild da -fertig. So meine Vorstellung.

Beste Dank und Gruß
Daniel

---

Hi,

auch ich stand vor dem Problem, meinen Schattenbahnhof zu überwachen. Eine Belegtmeldung hat er bereits seit Beginn. Der Grund war neben der Kontrolle des freien Lichtraumprofils die Tatsache, dass ich nach einigen Wochen nicht mehr genau wußte, wo ich welche Garnitur abgestellt habe und welche Lok gerade davor ist (die 86-er und 64-er sehen alle so gleich aus.
Es gibt eine Kamera an jedem Ende des Schattenbahnhofs.
Ich habe allerdings ein Laptop an der Anlage (ich fahre nach Buchfahrplan - anderes Thema) und habe mir hier im Forum Anregungen geholt - besonders wegen der SW.
Die Kameras sind normale Hama USB-Kameras - da meine Beleuchtung nicht unbedingt auf die beiden Kameras optimiert war und eigentlich nur zur Erleichterung von Wartungsarbeiten gedacht ist, habe ich 12 V Beleuchtungsmodule verwendet (kreisförmig, ca. 3 cm Durchmesser), die das Kamerafeld gut ausleuchten.
Die Bildqualität ist akzeptabel - die Loknummern kann ich erkennen - die Kameras sind seit ca. 3 Jahren in Betrieb. Der Anschluß an der Anlage erfolgt mit Neutrik USB Buchsen. Diese verwende ich auch über die Segmentgrenzen hinweg. Die erste Buchse ist auf der Unterseite des entsprechenden Segmentes kameranah platziert (Austauschbarkeit im Falle eines Defektes).

Zitat von graetz im Beitrag #8

---

Die Stromanschlüsse sind offene Kabel. Ich verwende dazu dieses Netzteil, wo eine Buchse mitgeliefert wird, an die man die Kabel einfach verschraubt. Schwarz ist dabei Minus, Rot ist dann Plus.

https://www.amazon.de/dp/B01KCIRXCC/ref=...ding=UTF8&psc=1

---

Hi Andreas @graetz

1000 Dank für deine Empfehlung.
Genau sowas suche ich und genau solch eine detaillierte Info und "Anleitung" brauche ich :-))

Ich habe dieses Angebot gesehen zu dem ich tendiere da für 10 Euro mehr direkt 2 Kameras dabei sind. Das Produkt scheint genau das gleiche zu sein:

https://www.ebay.de/itm/283960523106?_tr...7Cclp%3A2332490

Frage:
Wie schließe ich denn dann 2 Kameras und 1 Bildschirm an das 1 Netzteil an?

Vielen Dank im Voraus
Daniel

Zitat von dawa789 im Beitrag #11

---

Hi Andreas @graetz

1000 Dank für deine Empfehlung.
Genau sowas suche ich und genau solch eine detaillierte Info und "Anleitung" brauche ich :-))

Ich habe dieses Angebot gesehen zu dem ich tendiere da für 10 Euro mehr direkt 2 Kameras dabei sind. Das Produkt scheint genau das gleiche zu sein:

Frage:
Wie schließe ich denn dann 2 Kameras und 1 Bildschirm an das 1 Netzteil an?

Vielen Dank im Voraus
Daniel

---

Danke Andreas!

Die Kamera(s) +Bildschirm habe schon mal bestellt :-)

Bzgl des Netzteils:
Kann man da jedes 12V nehmen was solch einen Adapter dabei hat?
Wie lange hast Du die/das von Dir verlinkte schon im Einsatz?
Die Rezensionen auf amazon sind etwas durchwachsen bis hin zu "Brandgefahr".

Danke & besser Grüße
Daniel

Zitat von dawa789 im Beitrag #13

---

Danke Andreas!


Wie lange hast Du die/das von Dir verlinkte schon im Einsatz?
Die Rezensionen auf amazon sind etwas durchwachsen bis hin zu "Brandgefahr".

Danke & besser Grüße
Daniel

---

Hallo, ich bin zwar noch im Aufbau, jetzt kann ich aber noch einfacher die Kabel u.s.w.
verlegen, auch tendiere ich dahin pro Kamera auch einen Monitor zu verwenden,
wegen der Übersichtlichkeit, oder man müsste sich einen größeren Monitor gönnen wo man
das auf mehrere Felder direkt aufteilt. Es gibt ja auch das System mit sogar 4 Kameras.
Aber dafür ist mir der Bildschirm dann zu klein.

Zitat von graetz im Beitrag #14

---

Zitat von dawa789 im Beitrag #13

---

Danke Andreas!


Wie lange hast Du die/das von Dir verlinkte schon im Einsatz?
Die Rezensionen auf amazon sind etwas durchwachsen bis hin zu "Brandgefahr".

Danke & besser Grüße
Daniel

---

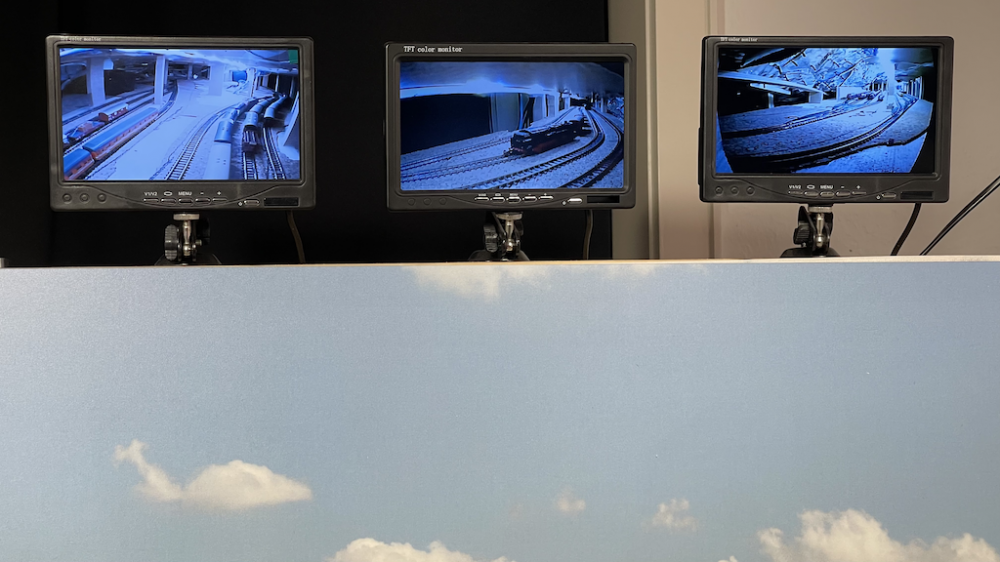

Du kannst natürlich jedes 12V-Netzteil nehmen. Ich nutze zwei von diesem hier seit dem letzten Sommer (einmal drei, einmal vier Cam/Monitor Kombinationen) und meine Anlage ist noch nicht abgebrannt. Diese werden aber auch bei Nichtbetrieb vollständig vom Stromnetz genommen durch einen Zentralschalter meiner Anlage.
Wenn man ein Montagsgerät erwischt, landet es natürlich eher in die Bewertungen als eines, das tadellos läuft. Ich fand nur die Schraubbuchse praktisch.

---
