RE: Fernbedienung 00748 für Märklin Anschlussgleis mit Weichenbedienung

#1 von Jbertele , 01.11.2020 14:19

Hallo,

da ich das Märklin Anschlussgleis zum Steuern eines Timesavers mit der Fernbedienung 00748 verwende, habe ich hier im Forum die Anregung bekommen auch die Weichen zu digitalisieren und an das Gleis zu hängen. Damit lässt sich der komplette Timesaver (V60 mit Telex plus die 5 Weichen) mit der Fernbedienung fernsteuern. Die Lok zuckt nicht, wenn eine Weiche umläuft, also ist zumindest in dieser Kombination das Anschlussgleis stark genug.

Dazu habe ich als erstes eine günstige Universalfernbedienung bei Amazon besorgt:

Beispiel:
Seki Grande lernfähige Universal-Fernbedienung silber-schwarz für 12,50 Euro.




Diese wurde dann auf die folgenden RC5 Adressen programmiert:

TasteCodeZweckQuelle
1380/B80W1gTasmota-IR
23A0/BA0W1rTasmota-IR
3381/B81W2gTasmota-IR
43A1/BA1W2rTasmota-IR
5382/B82W3gTasmota-IR
63A2/BA2W3rTasmota-IR
7383/BA3W4gTasmota-IR
83A3/BA3W4rTasmota-IR
9384/B84W5gTasmota-IR
03A4/BA4W5rTasmota-IR
AV1610/1E10Lok1 f0 (Licht)00748
-60D/E0DLok1 Vor00748
+610/E10Lok1 Richtung00748
v1612/1e12Lok1 f2 (Telex)00748
n1613/1E13Lok1 f3 (Telex)00748


Die Universalfernbedienung läßt sich von einer existierenden Fernbedienung anlernen. Als Quelle habe ich die Fernbedienung angegeben, die ich verwendet habe. Das war zum einen die Märklin 00748 und für die Weichen eine WIFI IR Fernbedienung mit Tasmota, die ich ebenfalls bei Amazon besorgt habe.

Beispiel:
Smart WiFi IR Fernbedienung für 15 Euro (gibt es verschiedene Modelle)


Auf dem Bild ist noch die kleine Fernbedienung zu sehen. Diese kostet nur die Hälfte, hat aber nur vier Knöpfe. Das könnte dann die Lösung für die Startpackungen mit Ausweichgleis sein. In diesem Fall können auf eine Adresse auch zwei Weichen gelegt werden. Meine V60 fährt unbeeindruckt weiter, wenn zwei Weichen auf die gleiche Adresse hören und geschaltet werden.

Diese Wifi Fernbedienung läßt sich über WLAN vom PC aus steuern und so jeden beliebigen Infrarot-Code erzeugen. Wenn das Gerät im WLAN hängt, gibt man die entsprechende Adresse im Browser ein. Geht dort auf die Konsole und kann mit dem Befehl:
IRsend {"Protocol":"RC5","Bits":12,"Data":0xyyyy}
das IR Kommando absetzen und so die Universalfernbedienung programmieren. yyyy entspricht jeweils einem der Codes in der obigen Tabelle (RC5 hat für jede Taste immer zwei mögliche Codes, einer davon reicht)

Durch Druck auf die Fernbedienung, kann man die eingestellten Codes dann auch testen:
13:35:53 RSL: tele/tasmota_1A6DAA/RESULT = {"IrReceived":{"Protocol":"RC5","Bits":12,"Data":"0xB84","DataLSB":"0xD021","Repeat":0}}
13:35:55 RSL: tele/tasmota_1A6DAA/RESULT = {"IrReceived":{"Protocol":"RC5","Bits":12,"Data":"0x384","DataLSB":"0xC021","Repeat":0}}
13:36:20 RSL: tele/tasmota_1A6DAA/RESULT = {"IrReceived":{"Protocol":"RC5","Bits":12,"Data":"0xBA2","DataLSB":"0xD045","Repeat":0}}
13:36:20 RSL: tele/tasmota_1A6DAA/RESULT = {"IrReceived":{"Protocol":"RC5","Bits":12,"Data":"0x3A2","DataLSB":"0xC045","Repeat":0}}
13:36:21 RSL: tele/tasmota_1A6DAA/RESULT = {"IrReceived":{"Protocol":"RC5","Bits":12,"Data":"0xBA2","DataLSB":"0xD045","Repeat":0}}
13:36:22 RSL: tele/tasmota_1A6DAA/RESULT = {"IrReceived":{"Protocol":"RC5","Bits":12,"Data":"0x3A2","DataLSB":"0xC045","Repeat":0}}
13:36:23 RSL: tele/tasmota_1A6DAA/RESULT = {"IrReceived":{"Protocol":"RC5","Bits":12,"Data":"0x3A2","DataLSB":"0xC045","Repeat":0}}
13:36:35 RSL: tele/tasmota_1A6DAA/RESULT = {"IrReceived":{"Protocol":"RC5","Bits":12,"Data":"0xB82","DataLSB":"0xD041","Repeat":0}}
13:36:36 RSL: tele/tasmota_1A6DAA/RESULT = {"IrReceived":{"Protocol":"RC5","Bits":12,"Data":"0x382","DataLSB":"0xC041","Repeat":0}}
13:36:36 RSL: tele/tasmota_1A6DAA/RESULT = {"IrReceived":{"Protocol":"RC5","Bits":12,"Data":"0x382","DataLSB":"0xC041","Repeat":0}}
13:36:37 RSL: tele/tasmota_1A6DAA/RESULT = {"IrReceived":{"Protocol":"RC5","Bits":12,"Data":"0xB82","DataLSB":"0xD041","Repeat":0}}
Die Codes stehen dann bei Data. Drückt man eine Taste mehrfach, so wird immer abwechselnd einer der Codes der obigen Tabelle ausgelöst.

Funktioniert bei mir bis jetzt alles astrein. Für die Teppichbahn mag das eine gute Alternative sein, da es von Märklin die großen Funkfernsteuerungen noch nicht gibt und diese dann wenn sie auch mal rauskommen sollten, in einer anderen Preisklasse spielen werden.

Die Digitalisierung wurde mittels Weichzwei-Dekoder von Sven Brandt im Gleisbett gemacht und auch die Verkabelung ist dort fest untergebracht. Die Antriebe sind die normalen 74491 von Märklin.

Einen besonderen Dank an Moritz (H0Lok) für die guten Ratschläge und an Hajo (hjkoenig) für die Idee.


Viele Grüße,
Jöbe


power hat sich bedankt!
Jbertele
Jbertele
InterRegio (IR)
Beiträge: 220
Registriert am: 03.03.2019
Spurweite H0
Stromart Digital


RE: Fernbedienung 00748 für Märklin Anschlussgleis mit Weichenbedienung

#2 von Kehrschleifer , 02.11.2020 10:12

Hallo Jöbe,

finde ich super, eine eine einfache Lösung die Spaß macht!
Das IR-System bleibt aber so auf die 4 Lokadressen beschränkt, oder habt ihr da auch was gefunden?

Freundlicher Gruß
Hans-Ulrich


Eigentlich ist alles Modellbau. Manchmal eben in 1:1.


Kehrschleifer
Kehrschleifer
RegionalExpress (RE)
Beiträge: 54
Registriert am: 23.03.2020
Spurweite H0, H0e
Steuerung DCC, Analog
Stromart AC, Digital


RE: Fernbedienung 00748 für Märklin Anschlussgleis mit Weichenbedienung

#3 von H0lok , 02.11.2020 10:14

Hallo Hans-Ulrich,
die Infrarot-Anschlussgleise können leider nur die vier Delta-Adressen senden und die 16 Weichenadressen vom ersten Keyboard.
Viele Grüße,
Moritz


H0lok
H0lok
InterRegioExpress (IRE)
Beiträge: 474
Registriert am: 11.07.2014


RE: Fernbedienung 00748 für Märklin Anschlussgleis mit Weichenbedienung

#4 von der_Ossi , 18.04.2023 18:29

Hallo Jöbe,

könntest du mit deiner Beschreibung mal bitte etwas weiter ausholen?

Ich würde schon gern wissen wieviel Aufwand es ist die Firmware zu flashen und ob ich das überhaupt hinbekomme.
Zumindest nach den Anleitungen im Netz ist das wohl nötig um überhaupt an die Daten zum Empfang und Senden zu kommen, richtig?
Welche Hardware kann man da aktuell nehmen oder gibt es da schon was direkt mit Tasmota-IR?

Dann interessiert mich auch wie das genau mit den WeichZwei Schaltungen geht, sowas habe ich auch noch nicht gemacht.

Wäre es möglich etwas mehr Input zu bekommen?

Gruß Steffen



der_Ossi
RegionalExpress (RE)
Beiträge: 78
Registriert am: 10.11.2022
Ort: Görlitz
Spurweite H0
Stromart AC, Digital

zuletzt bearbeitet 18.04.2023 | Top

RE: Fernbedienung 00748 für Märklin Anschlussgleis mit Weichenbedienung

#5 von volkerS , 18.04.2023 18:44

Hallo Moritz,
das IR-Anschlußgleis empfängt, es sendet nicht.
Hallo Steffen,
Weichzwei sind Einbaudecoder die wie die Mä Weichendecoder ins Gleis eingebaut werden. Entscheidend ist dass die Fernbedienung einen Code sendet der einer Weichenadresse entspricht. Der Weichendecoder muss auf die Adresse programmiert werden.
Volker


volkerS
volkerS
ICE-Sprinter
Beiträge: 6.218
Registriert am: 14.10.2014


RE: Fernbedienung 00748 für Märklin Anschlussgleis mit Weichenbedienung

#6 von der_Ossi , 18.04.2023 19:52

Hallo Volker,

danke für die Information. Mir geht es speziell um die Verdrahtung der Decoder aus dem Gleisstrom, denn genau so brauche ich das auch.
Die Codes für das Schalten der Weichendecoder bräuchte ich halt auch, daher die Frage nach dem Smart WiFi IR-Sender mit Tasmota, damit kann ich meine lernbare Fernbedienung dann füttern.
Ich überlege noch ob es sinvoll ist der Uhlenbrock IRIS eine Chance zu geben. Keine Ahnung ob die direkt RC5 spricht?



der_Ossi
RegionalExpress (RE)
Beiträge: 78
Registriert am: 10.11.2022
Ort: Görlitz
Spurweite H0
Stromart AC, Digital


RE: Fernbedienung 00748 für Märklin Anschlussgleis mit Weichenbedienung

#7 von H0lok , 19.04.2023 09:35

Hallo Volker,
senden im Kontext des Infrarot-Anschlussgleises bedeutet für mich Aussenden von Gleissignal. Die Infrarotseite ist natürlich ein reiner Empfänger!
Viele Grüße,
Moritz


power hat sich bedankt!
H0lok
H0lok
InterRegioExpress (IRE)
Beiträge: 474
Registriert am: 11.07.2014


RE: Fernbedienung 00748 für Märklin Anschlussgleis mit Weichenbedienung

#8 von volkerS , 20.04.2023 12:31

Hallo Steffen,
Anschluß des Decoders? 2 Lötpads , mit B und O gekennzeichnet, an Puko und Schiene. 3 Drähte an Weichenantrieb.
Beim Weichzwei kannst du 2 Weichen ansteuern (über 6 Lötpads), beim Weichei eine Weiche und zusätzlich die Beleuchtung der Weichenlaterne, geht bei Weichzwei nicht.
Die Lötpads B und O sind so angeordnet dass man sie direkt mit dem Kontaktzungen am Gleisende verlöten kann.
Volker


power hat sich bedankt!
volkerS
volkerS
ICE-Sprinter
Beiträge: 6.218
Registriert am: 14.10.2014

zuletzt bearbeitet 20.04.2023 | Top

RE: Fernbedienung 00748 für Märklin Anschlussgleis mit Weichenbedienung

#9 von der_Ossi , 20.04.2023 13:05

Danke Volker.

Ich hatte mir gestern mal die Anleitung angesehen und daraus war das fast selbsterklärend.

Trotzdem danke für den Hinweis mit dem Lichtunterschied bei Weichei/WeichZwei.

Gruß Steffen



der_Ossi
RegionalExpress (RE)
Beiträge: 78
Registriert am: 10.11.2022
Ort: Görlitz
Spurweite H0
Stromart AC, Digital


RE: Fernbedienung 00748 für Märklin Anschlussgleis mit Weichenbedienung

#10 von Jbertele , 29.04.2023 09:53

Zitat von der_Ossi im Beitrag #4
Hallo Jöbe,

könntest du mit deiner Beschreibung mal bitte etwas weiter ausholen?

Ich würde schon gern wissen wieviel Aufwand es ist die Firmware zu flashen und ob ich das überhaupt hinbekomme.
Zumindest nach den Anleitungen im Netz ist das wohl nötig um überhaupt an die Daten zum Empfang und Senden zu kommen, richtig?
Welche Hardware kann man da aktuell nehmen oder gibt es da schon was direkt mit Tasmota-IR?


Gruß Steffen


Hallo,

also um das mit den Weichen geeignet hinzubekommen gibt es im Grunde vier Möglichkeiten:

1. Man besorgt sich eine Universalfernbedienung die Kommandos im Format RC5 an das Gerät 15 senden kann.

2. Man besorgt sich einen Flipper Zero, der alle Infrarot und sonstige Fernbedienungen auf Knopfdruck emulieren kann.

3. Man bastelt sich aus einer Esp 8266 Platine und einem Infrarotaufsatz eine Wifi IR Brücke und spielt da dann Tasmota auf.

4. Man besorgt sich eine handelsübliche Wifi-IR Brücke und tauscht da die Firmware gegen Tasmota aus.

Bei Punkt 1 muss man ein wenig suchen, ob die Fernbedienung Gerät 15 kann. Bei Punkt 2 ist technisch alles kein Problem, allerdings kostet ein Flipper um die 200 Euro, kann dann aber auch Garagentor, Rolladen und Fernseher steuern und anzeigen was die ganzen Karten im Geldbeutel funktechnisch machen. Punkt 3 erfordert ein wenig Bastelei, dafür ist man für unter 10 Euro dabei. Punkt 4 kostet um die 20 Euro und je nach vorinstallierter Firmware ist das Austauschen mittels tuya convert möglich oder man muss die Box öffnen und vier Kabel an die Platine löten um so die serielle Verbindung herzustellen. In dem Fall braucht man dann noch für den Rechner den TTL-Adapter, der die serielle Schnittstelle bereitstellt, da das ja heute kaum mehr ein Rechner hat.

Ansonsten hatten wir glaube ich irgendwo mal eine vollständige Tabelle erstellt mit allen Codes der Märklin IR Fernbedienungen. Gibt ja auch noch die Myworld Teile, die senden ja auch irgendwelche Codes….

Viele Grüße,
Jöbe


Jbertele
Jbertele
InterRegio (IR)
Beiträge: 220
Registriert am: 03.03.2019
Spurweite H0
Stromart Digital


RE: Fernbedienung 00748 für Märklin Anschlussgleis mit Weichenbedienung

#11 von robert991122 , 09.10.2024 13:48

Hallo,

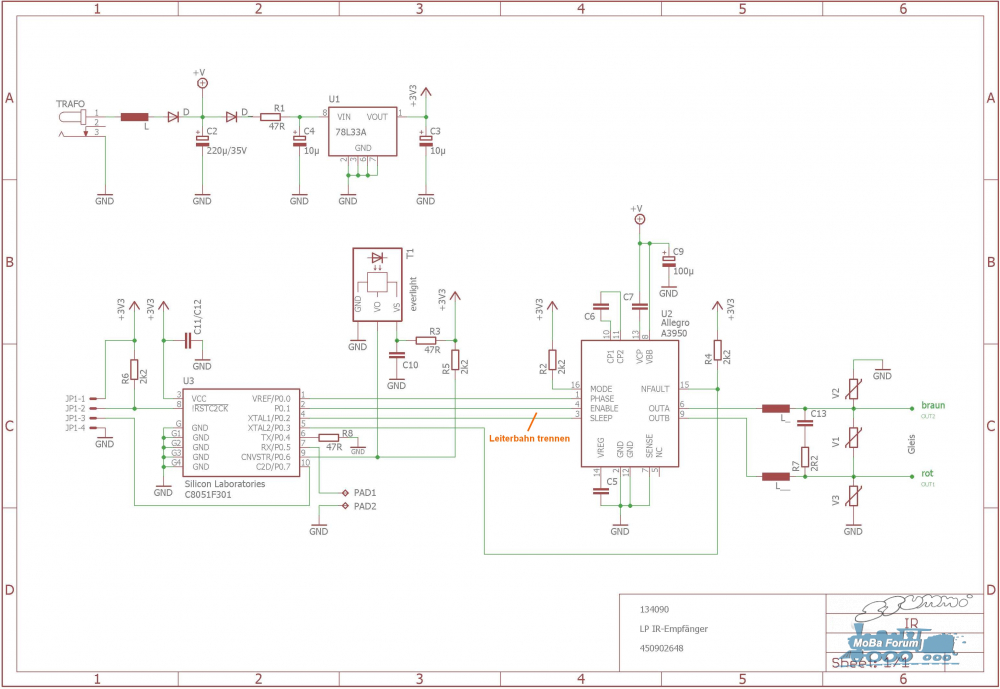

hier mal ein Schaltplan eines der IR-Empfänger (ohne Gewähr)



Die Totmannfunktion kann man ausschalten, wenn man die Leiterbahn am SLEEP-Eingang des A3950 unterbricht und den Eingang mit 3,3V verbindet (siehe auch hier: IR-Fernbedienung).
Der A3950 ist nicht mehr erhältlich. Neuere Varianten des IR-Empfängers haben daher eine andere Endstufe.

Gruß
Robert


lokopa66 hat sich bedankt!
robert991122
robert991122
InterRegioExpress (IRE)
Beiträge: 439
Registriert am: 31.08.2020
Spurweite H0
Steuerung ECOS
Stromart AC, Digital


RE: Fernbedienung 00748 für Märklin Anschlussgleis mit Weichenbedienung

#12 von volkerS , 09.10.2024 15:14

Hallo Robert,
wieso ist der Allegro A3950 nicht mehr lieferbar? Mouser hat ja nur 27740 Stück (kein Tippfehler) an lager. Der Bestand sollte wohl reichen.
Volker


volkerS
volkerS
ICE-Sprinter
Beiträge: 6.218
Registriert am: 14.10.2014


RE: Fernbedienung 00748 für Märklin Anschlussgleis mit Weichenbedienung

#13 von robert991122 , 09.10.2024 22:59

Hallo Volker,

ich habe heute Vormittag beim Mouser nachgesehen und nur noch das Datenblatt angezeigt bekommen. Jetzt sehe ich die 27740 auch.

Gruß
Robert


robert991122
robert991122
InterRegioExpress (IRE)
Beiträge: 439
Registriert am: 31.08.2020
Spurweite H0
Steuerung ECOS
Stromart AC, Digital
