Hallo zusammen,

viele, die moderne Fleischmann-Personenwaggons ihr Eigen nennen, kennen das Problem bestimmt:
Die Drehgestelle werden über zwei dünne Zapfen geklipst, die gerne mal brechen - und da der gesamte Waggonboden ein Teil ist, lässt sich die Aufnahme auch nicht einfach austauschen.

Manche Foristen reparieren den Schaden daher mit kleinen Schräubchen, was sicher auch funktioniert.
Allerdings wollte ich eine Lösung, die näher am Original ist - eine Art Ersatzteil, mit dem man solche Schäden einfach beseitigen kann.

Erste Versuche, einzelne Zapfen auszutauschen oder an der Bruchkante zu ergänzen, waren wenig erfolgversprechend. Daher war mein Ansatz, ein Gesamtobjekt zu entwickeln und einzusetzen.

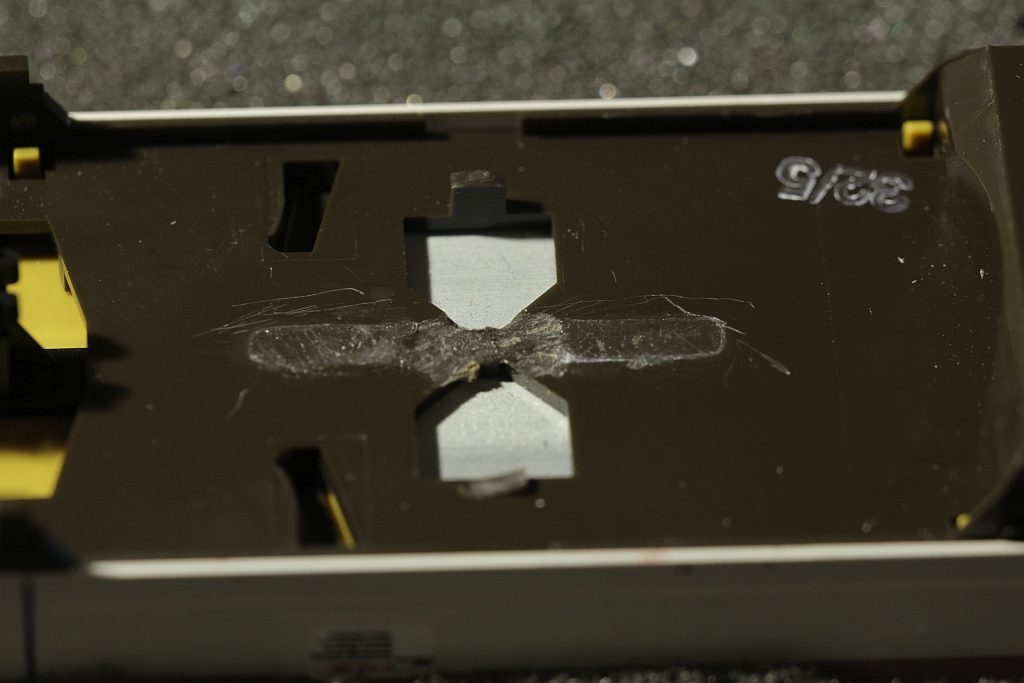

Dazu müssen zunächst alle erhabenen Teile entfernt werden (z. B. mit einem Dremel o. ä.).

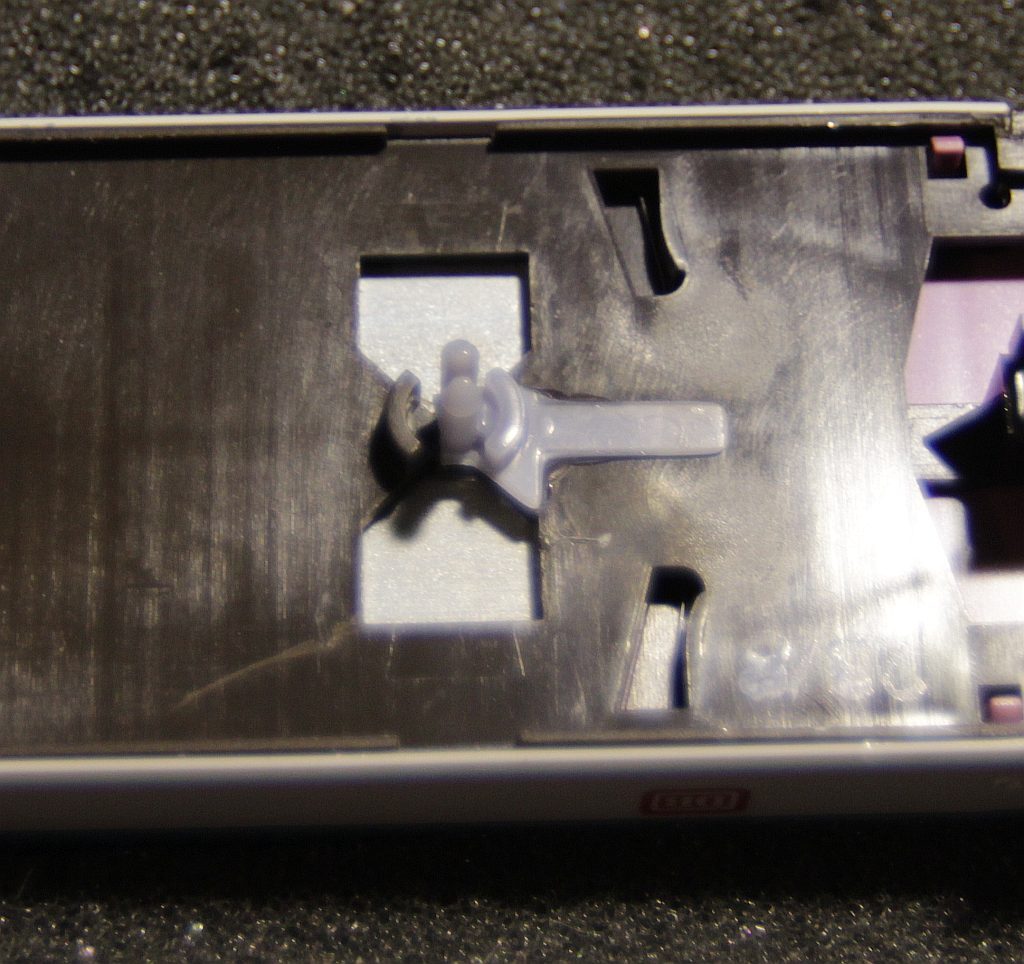

Anschließend kann das Ersatzteil mit Sekundenkleber aufgeklebt werden:

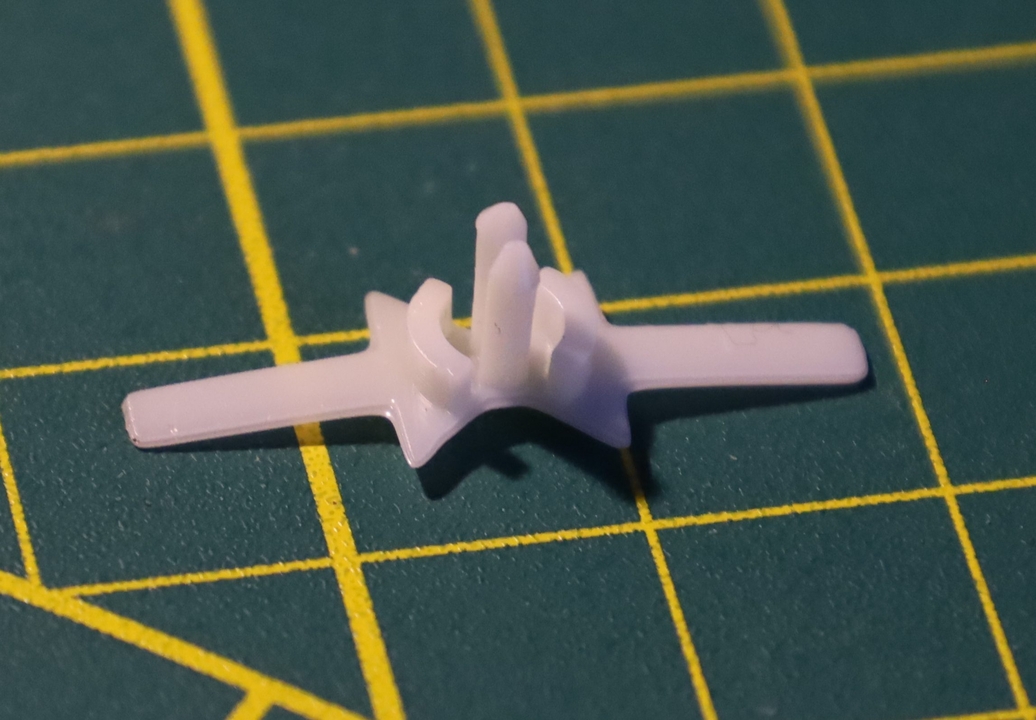

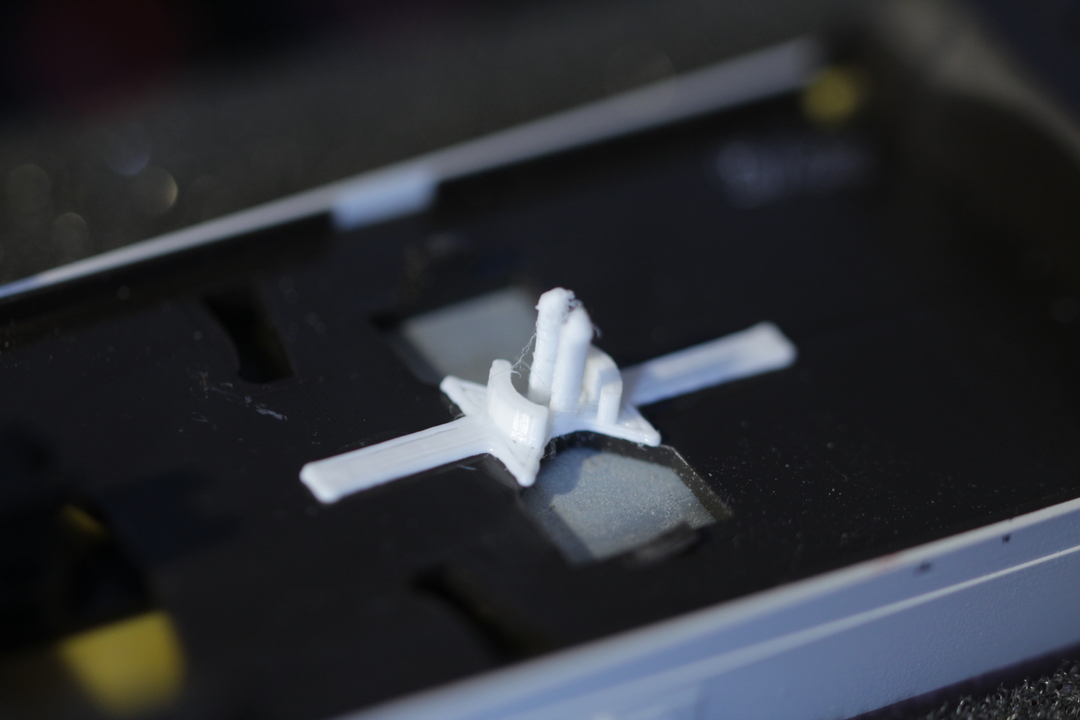

(Hier noch ein altes, FDM-gedrucktes Modell. Die Harzdrucke sehen erheblich besser aus, s. u.)

Zusätzlich zu den Auflage-Elementen und den Klemmzapfen habe ich die Form des Untergrunds mitkonstruiert, um die Positionierung zu erleichtern. Die langen Zungen dienen als Klebefläche, damit das Teil besser hält. So hat mein Test-Waggon eines Intercity mehrere Jahre in der Schachtel verbracht.

Da ich seit einigen Monaten einiger Zeit einen Resin-Drucker mein Eigen nenne, habe ich mich dieses Themas mal wieder angenommen.
Der Grund ist, dass selbst ein guter FDM-Drucker bei diesem Objekt an seine Grenzen stößt. Die Nase, in die das Drehgestell einhaken soll, ist daher kein Haken, sondern abgerundet, weswegen das Drehgestell nicht so sicher festgehalten wird wie beim Original. Ein Resin-Drucker kann die Geometrie viel genauer wiedergeben.

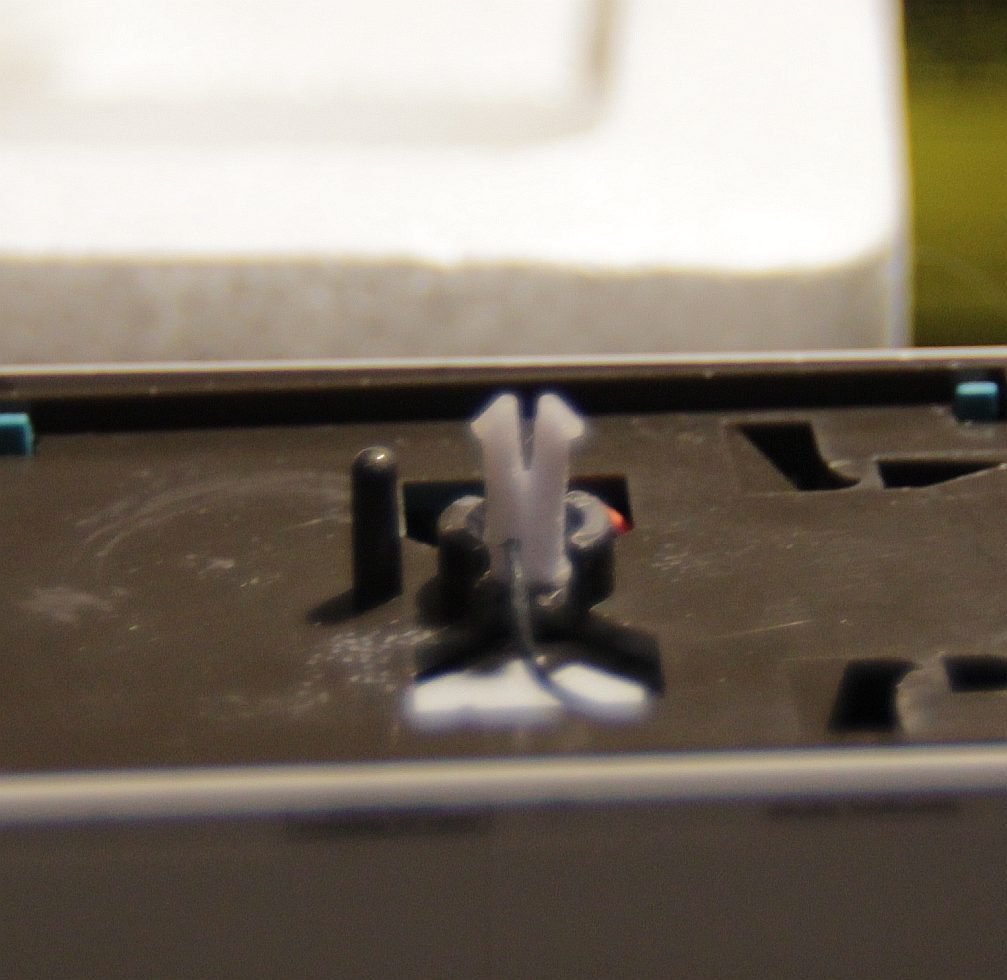

Hier ist das Ergebnis:

(schon in der neuen Variante mit ABS-like Harz)

Optisch macht es einen deutlich besseren Eindruck und die mechanischen Eigenschaften sind mit dem neuen Harz gut genug für einen bedenkenlosen Einsatz.
Leider ist UV-gehärtetes Harz weniger flexibel als PLA, weswegen mir bei der Nachbearbeitung prompt ein Zapfen abgebrochen ist (immerhin lässt sich die aufgeklebte Aufnahme schadenfrei wieder ablösen). Hier werde ich also konstruktiv noch mal nacharbeiten und die Zapfen unten verstärken müssen. Parallel werde ich, sobald mein FDM-Drucker nach dem Umzug wieder läuft, auch damit noch mal weiter testen (z. B. größere Nasen).

Wenn jemand einen Tipp oder Kommentar hat - ich nehme ihn gerne auf!
Wer das beschriebene Ersatzteil bei sich mal ausprobieren will, kann mir auch gerne eine PN schreiben.

Schöne Grüße
Sebastian



Für Interessierte die FAQ:
Da ich immer wieder Anfragen bekomme, ob ich die Aufnahmen noch anbiete, habe ich hier mal ein paar FAQ erstellt:

Bietest du die Drehgestellaufnahmen noch an?

Ja, die Aufnahmen biete ich noch an (Stand 22.03.2025)


Wozu passen die Aufnahmen?

Die Aufnahmen sind passend für vierachsige Personenwaggons von Fleischmann (Interregio, Intercity, Eurocity u. a.) sowie alle Aufnahmen, die gleich konstruiert sind und gleiche Abmaße haben (Durchmesser und Höhe des Basisrings auf dem Fahrzeugboden, Innendurchmesser der Aussparung im und Höhe des Drehgestells).


Wie lange halten die Aufnahmen?

Selbst getestet habe ich sie nur im Hinblick auf das Abnehmen und Wiedereinsetzen eines Drehgestells. Mit dem neuen "ABS like" Harz (Legosteine sind aus ABS) sind die Teile um einiges Robuster geworden, weswegen ich keine Bedenken mehr bezüglich der Lebensdauer habe. Trotzdem kann das Harz natürlich stärker altern und schneller Brechen als das Material, aus dem der eigentliche Waggon besteht. Darüber, wie lange sich das Ersatzteil über Jahre und im Anlageneinsatz bewährt, habe ich noch keine Erfahrungswerte. Rückmeldung diesbezüglich ist gern gesehen.


Wieviel kosten die Aufnahmen?

Es gibt keinen Stückpreis.
Da ich das Ganze nicht aus kommerziellem Interesse betreibe, sondern der Community helfen und derart beschädigte Modelle vor einem Dasein in einer Schublade oder - noch schlimmer - der Schrottkiste bewahren möchte, könnt ihr selbst festlegen, was euch das Ganze wert ist. Das Porto übernehmt ihr. Alles darüber hinaus sehe ich als Spende für meine mittelbaren Kosten (Druck- und Reinigungskosten, Abnutzung des Druckers) und meinen Aufwand (Konstruktion/Entwicklung, Nachbehandlung des Drucks und Verpackung/Versand).


Ich traue mir die Reparatur selbst nicht zu, kann ich die Waggons stattdessen auch reparieren lassen?

Ja, auf Anfrage nehme ich die Reparatur auch selbst vor. Es gilt analog zu oben: Porto und Rückporto bezahlt ihr, die Reparatur erfolgt gegen Spende.


Ich habe ein anderes beschädigtes Modell bzw. eine Beschädigung an einer anderen Stelle. Was kann ich tun?

Ich bin immer interessiert an neuen Herausforderungen und nehme mich gerne (mir) bisher unbekannter Probleme an. Daher schreibt mich gern an, wenn ihr ein anderes Reparaturprojekt habt.

Hi Sebastian,

Klasse Sache - Danke!


Zum meinem Glück fehlt nur noch die Nachricht, dass du dieses Teil, wenn es „Serienreif“ ist, uns auch verkaufst.

Ich wäre direkt mit einer Bestellung dabei!



Viele Grüße, Michael

Hallo Sebastian,

auch ich bin an diesem Ersatzteil interessiert, da ich einige der betroffenen Fl-Wagen besitze. Meine Lösung, die ich hier auch schon geschildert habe ist immer eine Fummelei u. nicht unbedingt dauerhaft.

Wenn ein gewisse Mindestbestellmenge zusammen kämme, könnte man die Teile eventl. auch bei einem Dienstleister günstig drucken lassen.

So, für den Resin-Drucker habe ich das Design jetzt angepasst.

Da das normale UV-Harz nicht sehr biegsam ist, ist das Konstrukt recht steif und die Nase wird bei jedem Einsetz- und Entnehmvorgang des Drehgestells etwas Schaden nehmen. Zehn Vorgänge sollte sie aber überstehen, bevor irgendwas komplett abbricht.
Und wenn man im Wesentlichen das Drehgestell ein mal einsetzt und dann damit fährt, sehe ich ohnehin keine Probleme.

Wer Interesse hat, kann mir gerne eine Nachricht schreiben.
Da ich das Ganze momentan eher als Test sehe, reicht mir, wenn ihr mir das Porto für den Versand bezahlt. Wer mag, kann natürlich einen Obulus dazutun.

Für die Zukunft ergeben sich noch zwei Möglichkeiten:
1. Ich teste das Design mit flexiblem Harz - Kostenpunkt etwa 50 €
2. Wenn ich wieder Platz habe, drucke ich auf dem anderen Drucker mit PLA.

Zitat von Tini im Beitrag Gebrochene Fleischmann-Drehzapfen / Drehgestellaufnahmen ersetzen

---

Wenn ein gewisse Mindestbestellmenge zusammen kämme, könnte man die Teile eventl. auch bei einem Dienstleister günstig drucken lassen.

---

Ein kleiner Nachtrag:
Ich kann mir auch vorstellen, dass man mir den defekten Waggon zusendet und ich die Aufnahmen direkt einbaue.

Das ist natürlich eine Vertrauenssache.

Hallo Alexke,
da hätte ich auf jeden Fall auch Interesse. Bei mir harren einige Doppelstockwagen -> mein Username - ihrer diesbezüglichen Reparatur. Schrauben gingen natürlich auch - aber deine Methode ist schöner.

Schindlerdosto

Also ich hätte auch Interesse an den Teilen. Mir geht es nämlich genau so wie Schindlerdosto.

Zitat von Schindlerdosto im Beitrag Gebrochene Fleischmann-Drehzapfen / Drehgestellaufnahmen ersetzen

---

Hallo Alexke,
da hätte ich auf jeden Fall auch Interesse. Bei mir harren einige Doppelstockwagen -> mein Username - ihrer diesbezüglichen Reparatur. Schrauben gingen natürlich auch - aber deine Methode ist schöner.

Schindlerdosto

---

Ich habe auch so Kandidaten:



Deine Lösung sieht vielversprechend aus... ich melde mich...

Nachdem hier einige Zeit nichts mehr passiert ist, möchte ich kurz informieren, dass ich bereits mehrere Anfragen bedienen konnte und mein Angebot nach wie vor steht.

Moin
bei mir war es ein Märklin-Zapfen.

RE: 3D Druck gegen Newton

Seit der Zeit ist Ruhe, meine Konstruktion hat wohl gehalten.

Hallo @Alexke,

beim Transport ist mir leider eine Lok heruntergefallen und genau der von dir hier beschriebene Drehzapfen/Drehgestellaufnahme abgebrochen.

Allerdings ist es keine Fleischmann-Lok, sondern eine Bachmann Spectrum Climax. SInd die Drehgestellaufnahmen universell? Würde das von dir gedruckte Ersatzteil auch hier passen? An der Bachmann war eine Drehgestellaufnahme mit vier Pins statt zwei wie bei dir. Würde es aber vielleicht trotzdem funktionieren?

Danke schon mal und viele Grüße,
Dominik

Moin @dmarks / Dominik,

am besten schickst du mir ein Foto von der Lok und der Aufnahme per PN.
Aufgrund des hohen Gewichts des Metall-Fahrgestells wird die hier vorgestellte Aufnahme vermutlich nicht ausreichend sein, aber ich schau mir das Problem gerne an.
Vielleicht lässt sich eine andere Lösung entwickeln. Formen lassen sich im CAD leicht anpassen...

Schöne Grüße
Sebastian

Moin zusammen,

seit Erstellung dieses Themas haben mich viele Anfragen erreicht.
Da ein Forist mir seine Waggons geschickt hat, statt ich ihm die Aufnahmen, hatte ich noch einmal die Gelegenheit, Reparaturen selbst umzusetzen.
Von den Erkenntnissen möchte ich hier kurz berichten.

In diesem Fall bin ich nach dem Prinzip verfahren, nicht zu ersetzen, was nicht kaputt ist. Statt die gesamte alte Aufnahme wegzufräsen und das neue Teil anzukleben, habe ich intakte Teile stehen lassen.
Das sieht dann so aus:


oder so:

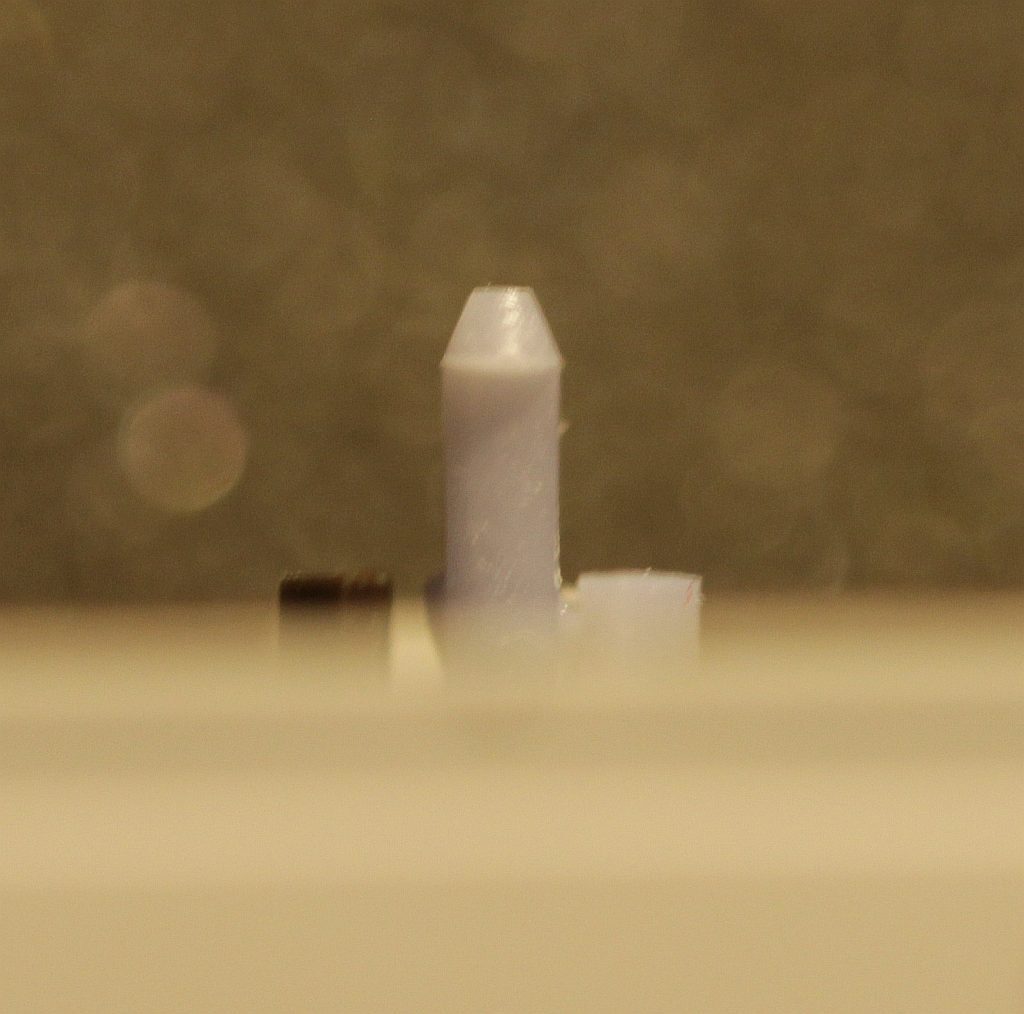

Oft wird mir auch die Frage gestellt, ob sich mit dem Ersatzteil die Höhe ändert. So sieht der Teilersatz von der Seite aus:


Wer also noch Fleischmann-Waggons mit ähnlichen Schäden hat, kann sich gerne bei mir melden.
Des Weiteren freue ich mich über Rückmeldung (PN) derjenigen, die die reparierten Waggons auf ihrer Anlage einsetzen. Als aktueller Schachtelbahner kann ich leider keine eigenen Langzeiterfahrungen einbringen...

Zuletzt möchte ich noch erwähnen, dass ich mich auch gern an anderen Reparaturen versuche. Wer also ein anderes Problem hat, kann mich gerne anschreiben und ich werde versuchen, eine Lösung zu entwickeln.

Schönen Grüße
Sebastian

Grüß euch alle zusammen,

ich hatte vor Weihnachten Konrakt zum @Alexke Sebastian aufgenommen da ich zufällige weiße auf diesen Beitrag gestoßen bin. Da ich 3x Fleischmann Wagen habe 1x 5176, 5175 und 1x Wagen aus einem Starter-Set 6378, und dort alle Drehzapfen gebrochen waren ich wollte euch jetzt das ergebnisse zeigen. Wie sauber und Ordentlich das Sebastian gemacht hat, ich bin sehr zufrieden laufen auch inzwischen wieder kein entgleisen der Wagen noch an Weichen. Ich würde es sehr empfehlen der solche Wagen hat oder baugleich sind und es vom Sebastian das machen lassen, Sebastian hat mir auch netter weiße auch ein Paar Trittbretter gemacht muss ich aber noch anbringen

Jetzt folgen die Bilder von Meine Wagen



Mit freundlichen Grüßen

Michael

Edit:
FAQ sind jetzt im Eingangsbeitrag

Hallo Sebastian,

Man könnte die Teile auch als Lasersinterteil aus z.B. Polyamid (Nylon) machen lassen. Ich habe mit Protiq gute Erfahrungen. Das ist ein Marktplatz über den man verschiedenste Lieferanten und Werkstoffe übersichtlich parat hat. Mit der STEP Datei, die man hochlädt, hat man auch direkt einen Preis.
Ein mit SLS gedrucktes Teil aus Polyamid ist in allen Achsen stabil, Klipse halten. Das gezeigte Teil sollte, wenn man ein paar abnimmt, kaum mehr als 5 Euro/Stück kosten. Kann man schnell und unverbindlich herausfinden!
Nur als Idee, um das Teil dauerhaltbar zu bekommen!

Viele Grüße
Daniel

Moin Daniel,

ja, das wäre als "Profi-Lösung" sicherlich eine Möglichkeit.

Da ich aber am liebsten selbermache, schiele ich eher auf eine andere Lösung:
In einem anderen Thread habe ich gelesen, dass es elastisches Harz gibt, das man beimischen kann, um der Sprödigkeit entgegenzuwirken.
Sobald ich die Zeit und Muße habe, werde ich mir das organisieren und testen, ob ich damit die Lebensdauer und Robustheit verlängern kann.

Wer Interesse an der "Profi-Lösung" hat, kann mich aber auch gerne anschreiben.

Schöne Grüße
Sebastian

Hallo,
also ich finde die Idee mit der Ersatz Aufnahme sehr gut und das aus einen 3 D Drucker hergestellt wurde.

Hallo zusammen,

nachdem dieses Thema nun schon eine ganze Weile läuft und mich auf viele Anfragen erreicht haben (danke an alle für die Rückmeldungen), habe ich es endlich geschafft, mich mal wieder mit dem Thema zu beschäftigen und ein neues Harz bestellt. Das "ABS like"-Harz verspricht höhere Zähigkeit, weniger Sprödigkeit und damit insgesamt weniger Bruchanfälligkeit.

Nach meinem Eindruck bestätigt sich dieses Versprechen:

altes Harz: https://youtu.be/t0UGEvsSgIw

neues Harz: https://youtu.be/ZNdJ3v1Hrbg

Konstruktiv hat sich also nix an dem Teil verändert, aber die Bruchanfälligkeit hat sich deutlich reduziert, was die Lebensdauer und die Robustheit beim Einbau deutlich erhöht.
Anregungen (auch zu anderen Teilen) und Idee nehme ich weiterhin gern entgegen - und Bestellungen natürlich auch.

Hallo Sebastian
voller Begeisterung bin ich auf Deinen Beitrag gestossen.
Kann ich diese Aufnahmen bei Dir erwerben - ich hätte interesse an min 10 Stück.
Danke für eine Antwort
Gruss

Uwe

Zitat von BR97 im Beitrag #21

---

Hallo Sebastian
voller Begeisterung bin ich auf Deinen Beitrag gestossen.
Kann ich diese Aufnahmen bei Dir erwerben - ich hätte interesse an min 10 Stück.
Danke für eine Antwort
Gruss

Uwe

---

Hallo Sebastian,

ich würde mich da meinen Vorrednern Uwe und Heiko anschließen und ebenfalls ein paar Zapfen kaufen wollen.

Wie machst du das an den Wagen, an denen die Kupplungsnähe Seite offen ist da dort der Pin der Kupplung herausschaut?

Edit: ich checke jetzt erst, dass ihr alle über H0 redet ich hab das Problem leider in Spur N.

Grüße
Sven

Hi Sebastian

Finde deine Lösung sehr gut. Konnte den Thread oben nicht komplett lesen. Könnte man bei deinem Druckteil auch einen starken Zapfen drucken anstatt zwei kleine? Wäre es dann stabiler?

Ein Bekannter hat mir die Drehgestelle neu verschraub. D.H. Er hat durch den Wagenboden gebohrt. Schraube durch, mit Unterlagscheiben die Höhe zum NEM Schacht justiert. Glaube auch im Loch im Drehgestell kleine Scheibe zum Drehen eingefügt. Oben dann Mutter draub und überstehende Schraube abgesägt. Funktioniert gut.

Würde gerne 12 Stück von deinen Drucken kaufen.

Zitat von E19 11 im Beitrag #22

---

Zitat von BR97 im Beitrag #21

---

Hallo Sebastian
voller Begeisterung bin ich auf Deinen Beitrag gestossen.
Kann ich diese Aufnahmen bei Dir erwerben - ich hätte interesse an min 10 Stück.
Danke für eine Antwort
Gruss

Uwe

---

Hallo Sebastian,

mir geht es genauso, wäre ein Kauf möglich?

MfG

Heiko

---
