Guten Morgen zusammen

Und zwar suche Ich antworten darüber, ob man den viessmann Multiplex an einer CS3 zum laufen bringt, im Netzt fande ich nicht viel. In der Anleitung selbst wurde nur was erwähnt
Wenn es nicht gehen würde, wäre eine alternative der M84?

Mit freundlichen Grüßen

chaos

Hallo chaos,

ich habe die Viessmann Multiplex-Decorder mit KS-Signalen an der CS3 angeschlossen und werden mit DCC befehlen gesteuert.
Siehe hierzu die Anleitung, die Anleitung kann man auch bei Viessmann runterladen falls verloren, du musst den Decorder für MM oder DCC einrichten und dann dementsprechen eine ungerade Startadresse (bei mehrbegriffiges Signal) auswählen und dementsprechend den Befehl senden.

Gruß

Thomas

Hallo,

ich schliesse eine Frage an diesen Thread an. Es gelingt mir nicht, die mehrbegriffigen Viessmann-Signalköpfe 4753 an der CS3 zum Laufen zu bringen (MM-Programmierung, Viessmann 52292)). Zuerst nur Signal 1 eingesteckt, RT und rechter COM-Anschluss mit Kabel verbunden, einfaches Signalsymbol rot/grün auf Adresse 141 in der CS3 (alle Folgeadressen sind frei), Dip-Schalter 6 auf ON im Multiplexer, rote Taste gedrückt bis Langsamblinken und dann das Signal (mehrfach) angesteuert. Eine LED blinkt zuerst grün, eine andere leuchtet dann rot und dann 5 x grün / 1x gelb. Und es lässt sich in Folge nichts mehr ansteuern. Mehrmals versucht und Reset gemacht. Was ist falsch?

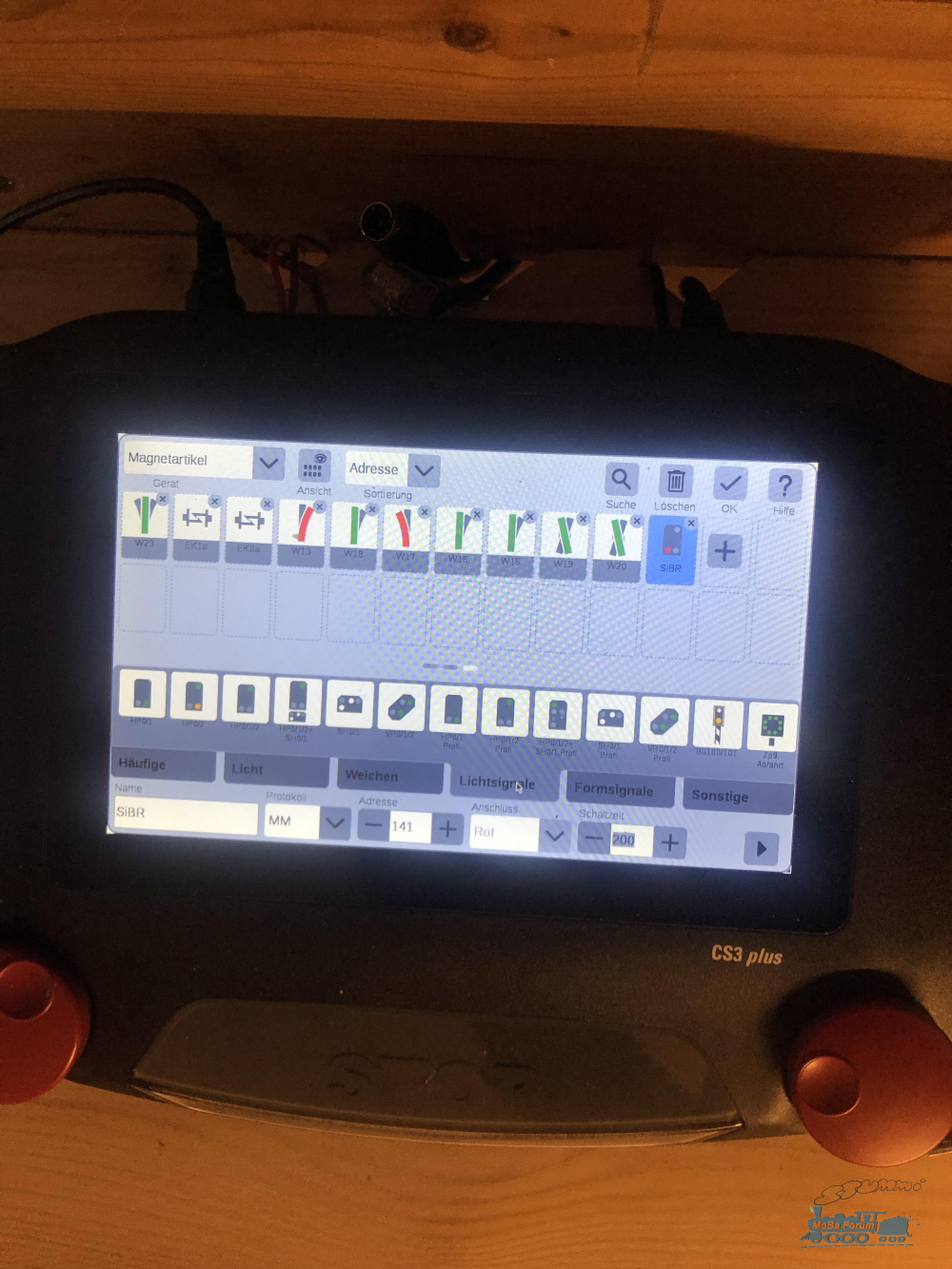

Die Frage nach dem korrekten Signalsymbol in der CS3 stellt sich auch, um möglichst viele Signalbilder schalten zu können, zur Auswahl stehen die auf dem Bild?

Danke und Gruss / Richard

Moin,

das Multiplex von Viessmann hat nichts mit dem Protokoll der Digitalsteuerung MM, DCC oder mfx, zu tun; es ist vielmehr die Übertragungform der Signalbilder vom Decoder zum Lichtsignal über insgesamt nur 4 Leitungen. Dies wurde gemacht, um den Signalmast frei von Stromkabeln zu halten.
bie Vies,-Artikelnummern kennzeichnen die Multiplexsignale: Art.Nr. 47xx. Der für alle passende Decoder hat Art.Nr. 5229 und kann nur ein Haupt und ein Vorsignal bedienen aber eben auch nur ein KS-Signal.
Dieses Wissen habe ich im Viessmannkatalog 2019/20/21 gefunden.

@Richard58

Ja mir ging's genauso wie dir. Die Signalbilder kamen und gingen. Es stimmte nie mit der CS3 überein.
Hab Sie nach einer Stunde zurückgeschickt.
Schade. Ich hätte gerne KS Lichtsignale.

Hallo chaos,

Zitat von chaotium im Beitrag #5

---

@Richard58

Ja mir ging's genauso wie dir. Die Signalbilder kamen und gingen. Es stimmte nie mit der CS3 überein.
Hab Sie nach einer Stunde zurückgeschickt.
Schade. Ich hätte gerne KS Lichtsignale.

---

Danke Euch soweit mal, vieles nun klarer.
@Thomas: Ich habe zwei Exemplare der drei + vierbegriffigen Einfahrtsignalköpfe (Viessmann 4753) und will ja diese via Doppel-Multiplexer an die CS3 anschliessen. Ist nachfolgender Vorgang nun richtig (bitte Adressen A-C ggf ergänzen in der Antwort) ?

1) Lege in der CS3 ein dreibegriffiges Signal auf Adresse 141 und ein vierbegriffiges auf Adresse xxx (A)
2) Und dann das gleiche nochmals für den zweiten Signalkopf auf Adressen xxx (B) und xxx (C)
3) Oder brauche ich nur die Adresse 141 anlegen, wenn ich den Dipschalter 6 auf ON stelle und alle folgenden Adressen für beide Signalköpfe frei sind ?
4) Alle (anderen) DIP-Schalter auf OFF (ausser 1) ?
5) Dann wähle ich bei langsam blinkender Anzeige (MM-Programmierung) ein Signalsymbol nach dem anderen an? Oder muss ich bei jedem der vier Signale die Programmierung neu starten, DIP 6 OFF ?

Grüsse und vielen Dank im voraus.
Richard

Moin,

dies ist der Versuch eines Fazits.
Es ist natürlich so, dass bei den digitalen Magnetartikelgeräten, sei es Zentrale oder Decoder je Adresse nur 2 Zustände erzeugt werden können ( - der 3. Zustand wäre: kaputt). Ein dreibegriffiges Signal benötigt daher 1 1/2 Adressen, ein 4-begriffiges 2 Adressen.
Welche Symbole einer jeden Adresse zugeordnet werden können, wird allein durch das Betriebsprogramm der Zentrale bestimmt. Doch darauf hat der Endverbraucher nur begrenzten bis gar keinen Zugriff, je nach Hersteller.
