Hallo,

ich möchte ein DB Vorsignal mit 4 LEDs über den Digikeijs Schaltdecoder DR4018 und der z21 App ansteuern.

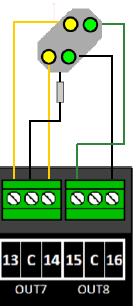

Dazu habe ich das Signal am DR4018 auf out7 (13 = grüne LED1, C = Diode, 14 = grüne LED2) und out8 (15 = gelbe LED1, 16 = gelbe LED2) angeschlossen.

Als Voreinstellung habe ich Preset 11 (CV47 = 11) (4x DB Vorsignal) programmiert. Nachdem ich die Adressen zugeordnet und in der z21 App ein 3-Licht Signal (Adresse 315, 316) angelegt habe, schaltet das Vorsignal aber nur zwischen grün + grün, grün + grün und grün + grün (abgedimmt).

Ein einfaches 2-Licht Signal (Hauptsignal) funktioniert beispielsweise mit Preset 2 aber problemlos.

Bitte um eure Hilfe!

Bild entfernt (keine Rechte)

Ich kenne diesen Decoder nicht - aber dein Text und dein Bild passen nicht zusammen.

Digikeijs Decoder ist gar nicht einfach.

Mieter Empfehlung:
Beide Ausgänge als einfaches 2-Licht Signal (Hauptsignal) setzen.

Oberene gelb und grün an out 7 (13 und 14)
Untere gelb und grün an out 8 (15 und 16)

In Z21 App dreibegriffiges Signal einrichten
Rot = 0 0
Gelb = 1 0
Grün = 1 1

Klaus

Ich habe nun folgendes versucht:

1. Auf Werkseinstellung zurücksetzen (CV8 = 8) ... Preset ist jetzt 0 (8x Weiche, 8 Adressen)
2. Ausgangskonfiguration der Ausgänge 13,14,15,16 auf Lichtintensität auf maximum (15) und Fade-Effekt (16) einschalten. Das ergibt einen CV-Wert von 15+16 = 31.

Programmierung:
Ausgang 13: CV 113 = 31
Ausgang 14: CV 114 = 31
Ausgang 15: CV 115 = 31
Ausgang 16: CV 116 = 31

3. Ein 3-Licht Signal in der z21 App auf Adresse 307,308 programmiert

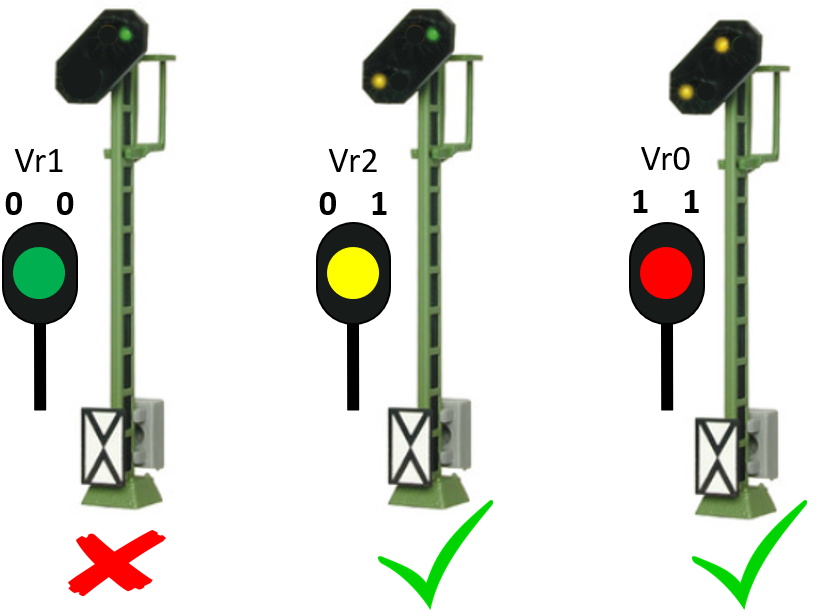

Vr0 und Vr2 funktionieren! Nur Vr1 bekomme ich nicht hin. Bei Vr1 leuchtet nur die obere grüne LED.

Bild entfernt (keine Rechte)

Zitat von ledi001 im Beitrag #4

---

Vr0 und Vr2 funktionieren! Nur Vr1 bekomme ich nicht hin. Bei Vr1 leuchtet nur die obere grüne LED.

---
