Hallo miteinander,
weiß mal wieder nicht weiter. Heute kam ne gebrauchte 118 377 Piko an. Schönes Modell :-) Decoder hatte ich mir schon zurecht gelegt und wollte den einbauen, da blinzelt mich ein Lautsprecher unten drin an ... Wird doch nicht schon ein Decoder drin sein ? Programmiergleis ... und das typische Starten einer 118 war zu hören. Gucke an... bin jetzt nicht unbedingt auf Sound aus, aber wenn er schon mal drin ist ... :-)
Auslesen ergab Uhlenbrock und eine Versionsnummer 25 in der CV 7. Wie gesagt, mit Sound kenne ich mich noch gar nicht aus. Scheint aber wohl ein "Soundmodul" zum Decoder zu sein. Bei Uhlenbrocks Webseite habe ich in den alten Decodern gesucht, aber den hab ich nicht gefunden, oder ist er ja noch gar nicht so alt ??






Vielleicht kann jemand helfen. Besten Dank einstweilen.
Hans-Peter

Hallo Hans-Peter,
so eine Lok hatte ich auch schon von einem Kollegen gehabt. Gleiche Ausstattung, aber der Decoder hatte in CV7 eine 3 und in CV8 die 85.
Sie wollte mit der CS2 nicht fahren und spielte an der MS2 verrückt. Mit einer ECoS keine Probleme.
Als erstes habe ich das Licht auf Lichttrennung umgelötet. Der Decoder gabe es her.
Dann habe ich festgestellt, dass die F-Tasten alle doppelt belegt waren, F1 machte Rücklicht und Sound, F3 den Rangiergang und ein Horn, usw.
Ich konnte das Soundmodul ummappen, hinterher hatte ich 9 sinnvoll belegt F-Tasten.
Den Sound fand ich jetzt nicht so berauschend, aber das ist (m)ein sehr individuelles Problem.
Hast Du zur Lok die original Beschreibung/Anleitung?
LG
Bahnchef

Hallo Bahnchef, nee leider eben nicht, keine Papiere Doppelbelegungen gibt es auch ) Sound macht die schon und gar nicht mal schlecht, Anlassen und Leerlauf mit Sicherheit original und das Fahren wohl auch ...F1 anlassen und fahren, F2 Horn kurz hintereinander, F3 Rangiergang und Kupplung, Rangierg., F4 Langes Horn, F5 kurzes Horn, F6 Bahnsteigansage, 7 und 8 nix und weiter oben ist - F9 - noch eine Glocke !!!!! ... eine 118 für Nebenbahnen :-) :-) :-) Paar Sachen würde ich schon gern ändern, die 3 Suchscheinwerfer vorn etwa ... und das Ruckeln beim langsamen Fahren :-)
Gruß HP

Hallo Hans Peter,

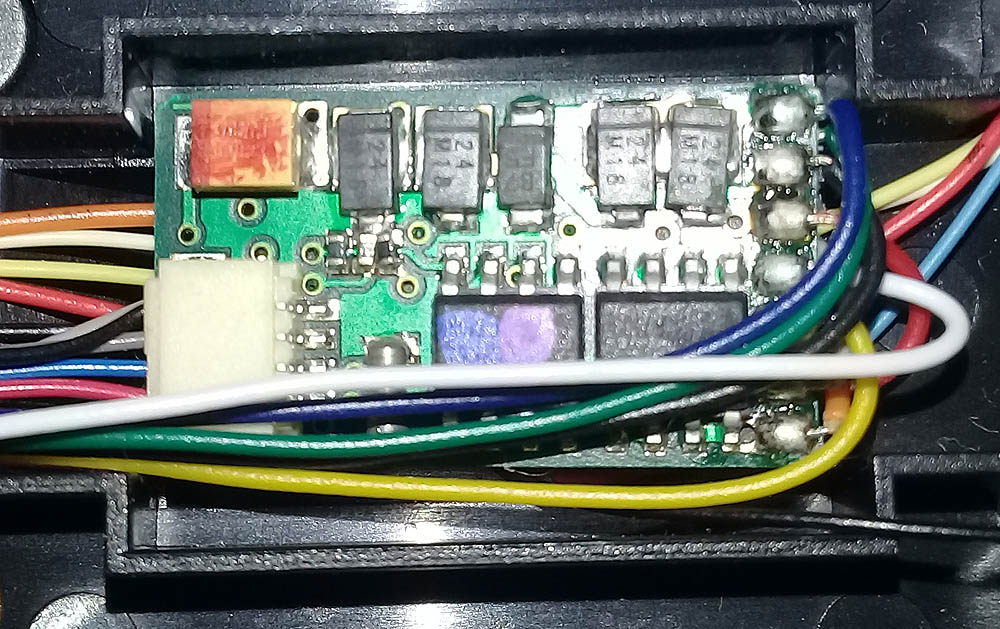

Der etwas größere Decoder ist der Fahrdecoder und entweder ein 76420 oder 76425. Der aktuelle 74110 ist es nicht, der hat andere Lötanschlüsse.

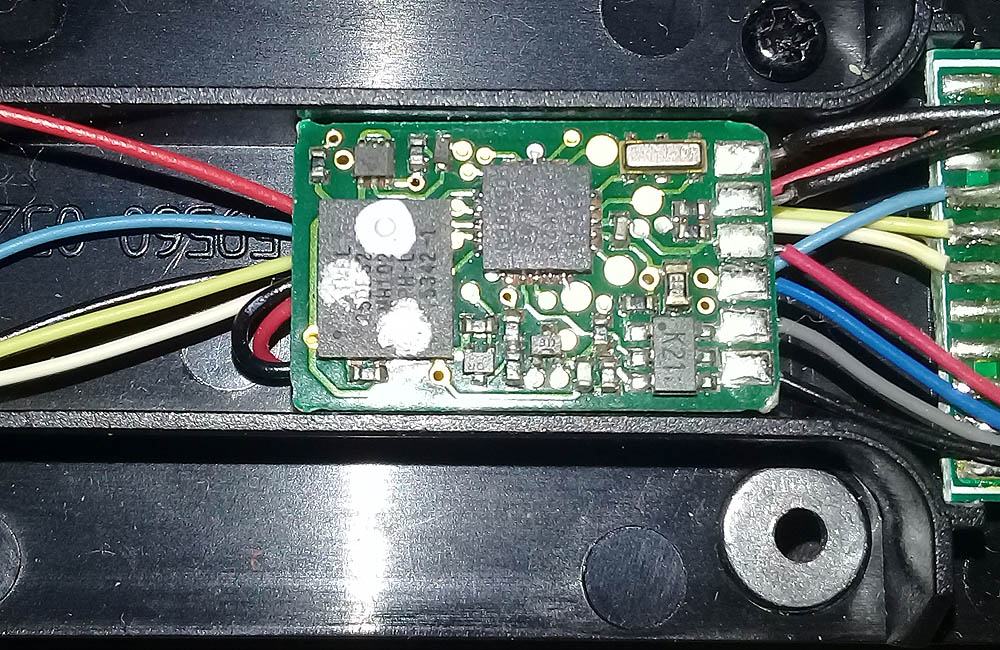

Def kleinere ist entweder ein Intellisound 4 oder Intellisound 6 Soundmodul.

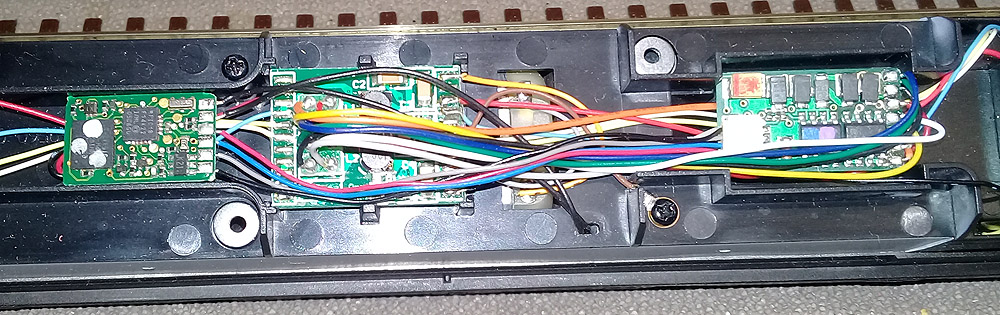

Die dünnen Kabel in rot, schwarz, blau, grau, sind die SUSI-Schnittstelle zwischen den beiden Decodern.

MfG Oliver

...super, danke euch beiden..., da weiß ich jetzt, wo ich suchen muss.
Schlaft gut :-)
HP

Beim Soundmodul tippe ich mal auf ein Piko 56197, das über die SUSI-Schnittstelle am Decoder angeschlossen ist.
Der Decoder wäre dann wohl ein Piko 56121.
So richtig viel gibt die Beschreibung des Decoders nicht viel her:
https://asset.conrad.com/media10/add/160...l-connector.pdf

Zitat von berndm im Beitrag #6

---

Der Decoder wäre dann wohl ein Piko 56121.
So richtig viel gibt die Beschreibung des Decoders nicht viel her:https://asset.conrad.com/media10/add/160...l-connector.pdf

---

Zitat von Bahnchef im Beitrag #7

---

Zitat von berndm im Beitrag #6

---

Der Decoder wäre dann wohl ein Piko 56121.
So richtig viel gibt die Beschreibung des Decoders nicht viel her:https://asset.conrad.com/media10/add/160...l-connector.pdf

---

Hallo,
wie unschwer in #1 zu erkennen ist, ist ein SUSI-Modul verbaut und an der SUSI-Schnittstelle des Decoders angeschlossen.
Die verlinkte Decoderbeschreibung erwähnt und zeigt aber keine SUSI-Schnittstelle.
LG
Bahnchef

---

Zitat von berndm im Beitrag #8

---

ich habe leider keine bessere Beschreibung online gefunden. Daher mal behelfsmäßig diesen Link geschickt.

---
