Hallo Experten,
eine kurze Frage bevor ich irgendwas zerschiesse 🙈

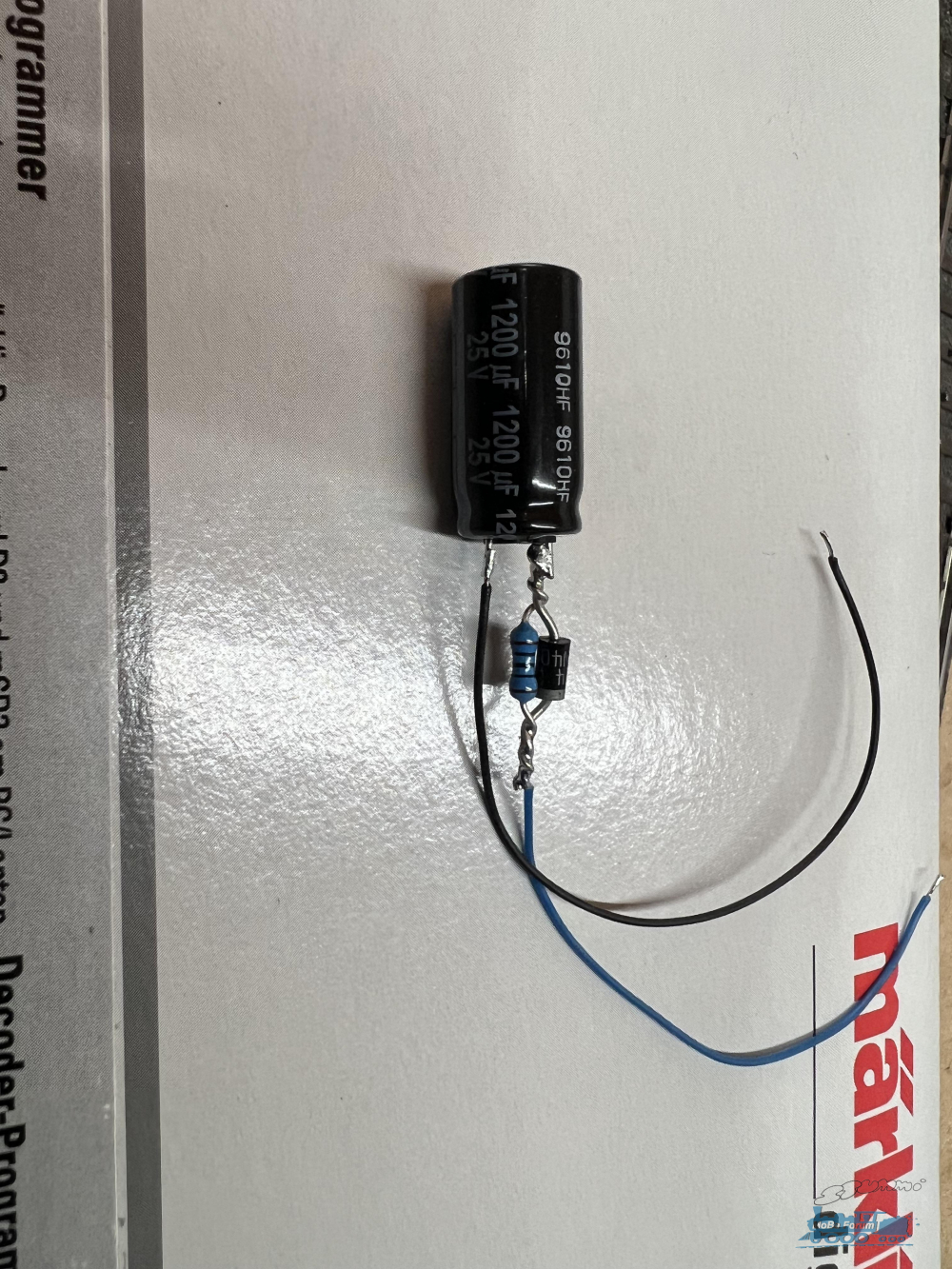

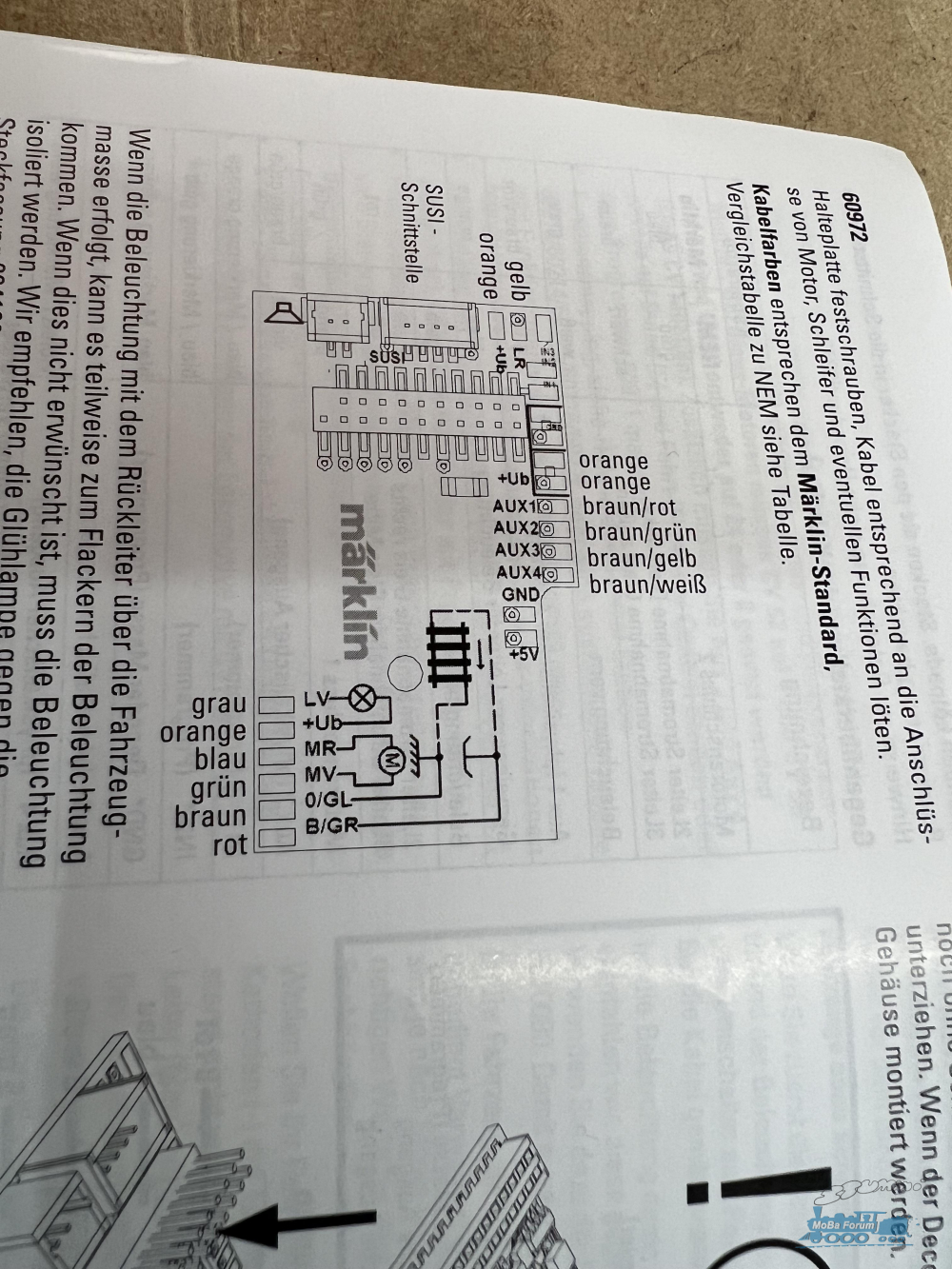

Ich habe hier von einem Moba Kollegen noch einen kleinen Pufferspeicher zur Hand den ich gerne am Märklin 60972 testen möchte .siehe Bilder
Jetzt weiß ich nicht genau welches Kabel wo hin kommt .
Da auf dem Kondensator kein +und - steht .
Kann mir jemand einen schnellen Tipp geben wo blau und schwarz an der Platine angelötet wird 🙏
Vielen Dank für eure Rückmeldung
Gruß
Thomas

Hallo Thomas

Deine Pufferschaltung (nur Elko mit Diode und Ladewiderstand) hat PLUS auf BLAU (DCC Farbe für Decoder+), SCHWARZ ist Decoder MINUS-.
Ganz wichtig: Isoliere die Diode/Widerstand und den Minusanschluß des Elkos unbedingt noch, Schrumpfschlauch, Isolierband. Es sollte keine blanke Stelle mehr sichtbar sein.

ACHTUNG: Die Decoderfarben von Märklin und DCC (die andere Welt) unterscheiden sich.

Anschluß: Die BLAUE Litze an ein mit ORANGE (Märklin Farbe für Decoder+) gekennzeichnetes Pad löten.
Die SCHWARZE Litze an den mit GND bezeichneten (Decoder-) Anschluß.

Befestige den Elko am besten mit doppelseitigen Klebeband am Chassis der Lok und verlege auch alle Kabel sauber.

Vorsicht falls du analogen Betrieb machen willst, das hält der Elko nicht aus, hat nur 25V (Umschaltimpuls über 35V).

Am besten noch VOR einsetzten des Decoders mit einem Durchgangsprüfer testen ob auch alles da angeschlossen ist wo es hingehört und auch die einzelnen Pole gegeneinander testen. Spart so manchen Decoder.

Hi Alex ,
Danke für deine Rückmeldung
Ich versuche es , mit dem isolieren mache ich noch
Was soll ich denn Prüfen mit dem Durchgangsprüfer ?
Was soll den Angezeigt werden?🙈
Viele Grüße
Thomas

Hallo Thomas,

Zitat von Reibuch im Beitrag #1

---

kleinen Pufferspeicher zur Hand den ich gerne am Märklin 60972 testen möchte .siehe Bilder
Jetzt weiß ich nicht genau welches Kabel wo hin kommt .
Da auf dem Kondensator kein +und - steht .
Kann mir jemand einen schnellen Tipp geben wo blau und schwarz an der Platine angelötet wird?

---

Hallo Vik,Hallo Alex,
funzt 👍😀😀😀👍
Gar nicht schwer wenn man weis wie 😂
Das macht Laune auf mehr , da ich noch weitere mld im Einsatz habe spendiere ich denen auch den kleinen Speicher .
Frage noch
Der Kondensator ist ein 1200 uf mit 25 V
Welche Sperrdiode und welcher Widerstand brauche dafür .
Danke nochmals für eure Rückmeldung
Viele Grüße
Thomas

Hallo Thomas

Ja, auch solche einfachen Pufferschaltungen helfen schon ein bisschen. Je sparsamer der Motor (z. B. Glockenanker) und die Beleuchtung (LED) und je größer der Elko umso wirksamer.
Die Größe des Elkos richtet sich bei mir nach dem Platzangebot in der Lok, z. B. in einer 120ger ist ein 3300microF Elko. 1000 oder 1200microF sind bei mir das unterste Limit.

Als Diode setze ich inzwischen Schottky Dioden (weniger Verlustspannung) ein, als Ladewiderstand einen mit 150 Ohm. Seit etwa 2 Jahren in smd Ausführung, spart Platz.

Du mußt aber beachten, je mehr solche einfachen Pufferschaltungen du in Loks auf dem Gleis hast umso höher ist die Belastung der Zentrale/Booster beim Einschalten, deswegen auch der 150 Ohm Widerstand, früher verwendete ich 100 Ohm.
Bei mir, mit fast 50 solcher Ladeschaltungen am Gleis, war das beim aktivieren der Gleisspannung wie ein Kurzschluss, im Startmoment fast 7A.
Inzwischen starte ich die Gleisspannung in 2 Stufen.

Ok,
Verstanden
Welche Dioden sind das genau ?
VG
Thomas

Hallo

Diode und Widerstand besitzt deine Pufferschaltung ja schon. Wieso willst du die tauschen?

Gruss

Stephan

Hallo Stephan,
Ich will nix tauschen ,sondern nur noch weitere Pufferschaltungen bauen und möchte wissen wie die Bezeichnung der Diode ist
Schottky xxxxxx
Es gibt ja zig verschiedene
Der Ladewiderstand hat 150 Ohm
Der Kondensator ist auch klar , je nach Einbaumöglichkeit zwischen 1000 und 3300 MF

Gruß
Thomas

Hallo Thomas

Diode bedrahtet: Z. B. beim Reichelt, SB 160 DIO.

Oder als smd: Z. B. auch beim Reichelt, SS 16 VIS.
Bei smd die Diode mit einem etwa gleich großen Widerstand "Bauch an Bauch" aufeinander und verlöten, ist sehr kompakt.

Letzte Frage 🤦‍♂️
Wieviel Watt dürfen die 150 Ohm Widerstände haben 🙈
Da gibt es auch zig Varianten

Gruß
Thomas

Hallo Thomas,

Zitat von Reibuch im Beitrag #11

---

Letzte Frage 🤦‍♂️
Wieviel Watt dürfen die 150 Ohm Widerstände haben 🙈
Da gibt es auch zig Varianten

---

Guten Morgen Vik,

Vielen Dank für die Erklärungen

@all :Ist schon geil hier im Forum, muss man einfach mal sagen, man stellt als Laie eine nervige Frage und kriegt zeitnah eine Rückmeldung

🙏🙏🙏🙏

Einen schönen Vatertag

VG
Thomas

Hallo Thomas

Bei meiner smd Variante der Ladeschaltung sind es 1/8 W Widerstände.

Hallo,

Zitat von alexus im Beitrag #14

---

Bei meiner smd Variante der Ladeschaltung sind es 1/8 W Widerstände.

---
