Hallo Frank,

ja, da muß ich mal etwas einbauen, das man die Seiten auch verwalten kann: Löschen, Umbenennen und Verschieben

Kurzfristig kann Du folgendes machen:

Das Programm ist in der Datei temp_workbook.table_ProgGenerator.json gespeichert.
Die Datei befindet sich in dem Verzeichnis mit der .bat Datei - oberhalb des Python-Verzeichnisses.

Diese Datei enthält alle Tabellen-Daten im JSON Format.
Der Anfang sieht so aus:

{
    "Version": "V5.3.2d - 22.09.2024",
    "DataVersion": "102",
    "Workbookdata": {
        "DCC": {
            "TKSHEET_data": [
                [
                    "",
                    "DCC",
                    "",
                    "DE",
                    "COM?",
                    "",
                    "--board arduino:avr:nano:cpu=atmega328old",

...

        "ESP1": {
            "TKSHEET_data": [
                [
                    "",
                    "DCC",
                    "",
                    "DE",
                    "COM?",
                    "",



DCC und ESP1 sind die Tabellennamen.
Die Standardtabellen sollten nicht umbenannt werden, aber die anderen Namen, wie z.B. "ESP1" kann man einfach in einem Text-Editor ändern.

Viele Grüße
Harold

Zitat von GerdR im Beitrag #300

---

@hlinke

Kann es sein das die grafische Animation irgendwie nicht mehr klappt.

wenn ich bisher eine Beschleunigungskurve hatte, und in dieser dann individuell (manuell) die Punkte neu geändert habe, um z.B. ein nachwippen zu simulieren , hat der Servo brav diese neuen Punkte angefahren und man konnte direkt überprüfen ob die Änderung in Ordnung war. In der 5.3.2. D hat ein Ändern zwr einen Einfluss wenn die Animation steht, der Servo fährt auf die geänderte Position, aber wenn die Animation läuft, tut sich nix mehr, da folgt der Servo stumpf den im Nano geflashten Parametern.

Vorher war besser- so kann man keine Animationen, wie auch immer einstellen (Signalwippen, o.ä.)

Oder mach ich nur einen Denkfehler?
Ooops - kein Denkfehler - obiges Problem tritt nur bei Servos auf die TOGGLE INVERS gesetzt sind - kann sein das da was falsch läuft??

@fbstr

Könntest du das mal überprüfen ob das bei dir auch auftritt?

GerdR

---

@hlinke

ich muss das nochmal überprüfen, ich glaub ich hab nen Fehler gemacht.

GerdR

Zitat von GerdR im Beitrag #300

---

@fbstr

Könntest du das mal überprüfen ob das bei dir auch auftritt?

---

Zitat von GerdR im Beitrag #303

---

ich muss das nochmal überprüfen, ich glaub ich hab nen Fehler gemacht.

---

Irgendwo ist der Wurm drin,
Wie ein Blinker - geht - geht nicht - geht - geht nicht.

Bei jedem zweiten oder dritten Versuch tritt der Effekt auf, Mal genau schriftlich festhalten was ich da jeweils (anders) mache.

Jetzt erst Mal zum Doc, heute Nachmittag geht's weiter.

GerdR

@fbstr

Mit dem Geht - Geht nicht - Effekt bin ich noch nicht weiter.

@hlinke
Aber etwas Neues,

Starte ich eine Animation im Grafik Editor für Servo 1 ( den Servo auch an Servo1) und steige mit CANCEL aus, so fährt Servo1 weiter die Parameter ab,
Bei Servo 2 stoppt bei CANCEL der Servo sofort.

Und aus reiner Neugierde - welche Werte / Parameter werden im ATTINY gespeichert, sowohl im Flash als auch im EEPROM.

GerdR

Zitat von GerdR im Beitrag #306

---

@fbstr

Starte ich eine Animation im Grafik Editor für Servo 1 ( den Servo auch an Servo1) und steige mit CANCEL aus, so fährt Servo1 weiter die Parameter ab,
Bei Servo 2 stoppt bei CANCEL der Servo sofort.
GerdR

---

Zitat von hlinke im Beitrag #307

---

Zitat von GerdR im Beitrag #306

---

Starte ich eine Animation im Grafik Editor für Servo 1 ( den Servo auch an Servo1) und steige mit CANCEL aus, so fährt Servo1 weiter die Parameter ab,
Bei Servo 2 stoppt bei CANCEL der Servo sofort.
GerdR

---

Was machst Du da genau?
Startest Du die Test-Animation und dann klickst Du auf "Abbrechen" während die Animation abläuft?
Bei mir wird dann die Animation sofort abgebrochen und der NANO schaltet um in den Effekt-Modus.
Es gibt im Programmablauf keinen Unterschied zwischen Servo 1 und Servo 2.
Ich kann mir dieses Verhalten, daß Du beschreibst deshalb nicht erklären.

Harold

---

Heute habe ich einen Umlenkhebel für das Formsignal zurecht geschliffen.



Dann wurden die Endlagen mit dem Modul "Servo2" für das 2g-Servo und die Verlaufskurve ein wenig angepasst:



Ich weiß nicht wie das Video via Youtube rüber kommt, aber ich bin begeistert!

Hallo Frank!

Zitat von fbstr im Beitrag #309

---

Selbst meine Frau hat die "Umgreifpause" und das "Nachwippen" bemerkt.

---

Hallo Gerd!

Zitat von GerdR im Beitrag #300

---

Ooops - kein Denkfehler - obiges Problem tritt nur bei Servos auf die TOGGLE INVERS gesetzt sind - kann sein das da was falsch läuft??

---

Zitat von Eckhart im Beitrag #311

---

Das Invertieren ist ja auch eher dafür gedacht, dass man, wenn man am Ende, wenn man die gesamte Kurve mit dem pyPG designet hat, feststellt, dass die Zuordnungen "rot" und "grün" nicht passen, diese drehen kann.

Eines der nächsten Updates des pyPG, mit neuer DM-Servo Software im Bauch, sollte es so fixen, dass man dann auch im invertierten Modus alles machen kann!

Gruß, Eckhart

---

@fbstr @hlinke @Eckhart

Nice - gefällt mir die Animation des Signals - auch hier auf meinem Servo.
Das sieht jedenfalls realistischer aus als das hektische Winken das andere Decoder oder Signal Hersteller als Nachwippen bezeichnen.

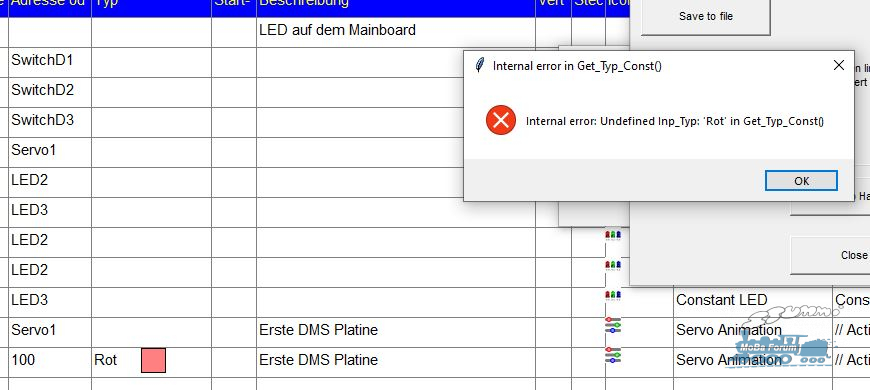

Nur - beim Import in die pyMLL (die Python- Version) ist mir folgender kleiner Fehler aufgefallen.



In der Excel Version heißt es ROT und in der Python Version RED.

Jetzt wirds interessant - könnte man diese Bezeichnungen nicht in eine externe Sprachdatei auslagern?

Und vielleicht sollte man nicht nur die Kurve abspeichern um sie dann Anderen als Muster / Beispiel zur Verfügung zu stellen, sondern man sollte auch angeben wie man im Servotest2 den Servo eingestellt hat. Da man die Werte ja nicht mehr auslesen kann (im Moment), könnte man die Werte vlt. auch in eine Datei schreiben um sie dann hinterher auch wieder in ein anderen ATTiny "einzulesen". Da die korrekte Arbeitsweise der DM Servos nunmal von diesen Werten abhängen sollte man ( @hlinke ) mal darüber nachdenken.

Ich weiß, ich hab wünsche......

Btw.: das"Nachlaufen" des Servos tritt bei mir immer noch auf, hängt irgendwie damit zusammen ob ich das PYSheet neu geladen habe, ob der Servo einen Factory Reset hat und ob eine Adresse, bzw ein Schalter eingetragen ist.

Manchmal hab ich das Gefühl das der "Servonachlauf" der Moment ist in dem der Servo jetzt anhält, beim Umsteuern dann wartet bis die Kurve wieder vorbeikommt und dann weiterläuft. Nur scheint er nicht zu halten, sondern läuft weiter. bis die Kurve zu Ende ist und dann stoppt er.

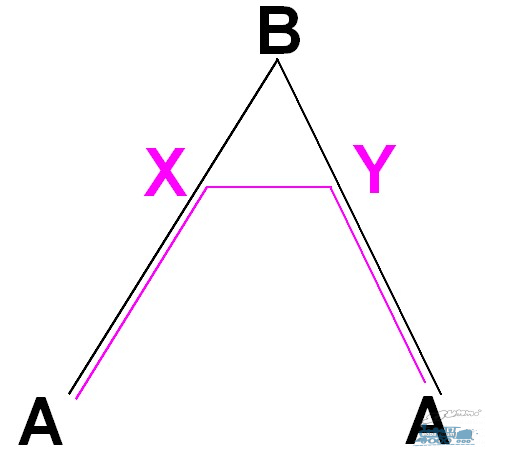

Der Servo steht bei A, er soll per Befehl nach B laufen, bei X bekommt er den Befehl nach A zurück zu laufen. Der Servo stoppt jetzt, die Kurve läuft weiter bis A und zurück Richtung B, bei Y trifft sich die Kurve wieder mit der Servo Position und der Servo läuft von Y nach A zurück.

Es sieht bei mir so aus als ob diese Wartezeit von X bis Y nicht immer eingehalten wird sondern der Servo weiterdreht. CANCEL ist ja der Stopp Befehl für den Animation, aber vlt stimmt hier etwas im Timing zwischen Animation, DM Servo und dem PC nicht. (Warscheinlich ist mein PC zu schwachbrüstig)

Was ist eigentlich die Minimum Voraussetzung für die Rechner Hardware? Die Python Version läuft bei mir wesentlich flüssiger als die MS Bloatware namens Excel.

GerdR

Beinahe vergessen: mir Excel kann ich das Servo steuern, mit der pyMLL tut sich nix, siehe oben (ROT - RED).

Zitat von GerdR im Beitrag #313

---

@fbstr @hlinke @Eckhart

Nice - gefällt mir die Animation des Signals - auch hier auf meinem Servo.
Das sieht jedenfalls realistischer aus als das hektische Winken das andere Decoder oder Signal Hersteller als Nachwippen bezeichnen.

Nur - beim Import in die pyMLL (die Python- Version) ist mir folgender kleiner Fehler aufgefallen.



In der Excel Version heißt es ROT und in der Python Version RED.

Jetzt wirds interessant - könnte man diese Bezeichnungen nicht in eine externe Sprachdatei auslagern?

---

Zitat von GerdR im Beitrag #313

---

@fbstr @hlinke @Eckhart
Und vielleicht sollte man nicht nur die Kurve abspeichern um sie dann Anderen als Muster / Beispiel zur Verfügung zu stellen, sondern man sollte auch angeben wie man im Servotest2 den Servo eingestellt hat. Da man die Werte ja nicht mehr auslesen kann (im Moment), könnte man die Werte vlt. auch in eine Datei schreiben um sie dann hinterher auch wieder in ein anderen ATTiny "einzulesen". Da die korrekte Arbeitsweise der DM Servos nunmal von diesen Werten abhängen sollte man ( @hlinke ) mal darüber nachdenken.

---

Zitat

---

Moin,
ich habe das gerade mal bei mir getestet und es ist wie bei Harold. Das Servo (egal welches der dreien) bleibt stehen, die Maske wird geschlossen und der Nano ist im EFFECT Mode.

---

Zitat von GerdR im Beitrag #315

---

Diesmal bei nur einem angeschlossenen Servo, Servo 2.

---

Eigentlich wollte ich mit einer neuen Version warten, bis ich Gerds Problem lösen kann. Da Eckhart aber gerade an einem anderen Problem beim Versuch ein Sound-Modul an den ESP32 anzuschließen, beim Kompilieren hängen geblieben ist, mußte ich jetzt doch eine neue Version erstellen, um dieses Problem zu lösen.

Hier sind die Änderungen:
5.3.2e - 25-09-2024
Neu:
- pyMLL wählt jetzt den richtigen Verbindungsmodus (Effect-Mode oder Direct Mode) entsprechend den Anforderungen der aktiven Seite.
- Die Schaltfläche „Seite löschen“ erlaubt nun das Löschen eines kompletten Tabs oder nur des Inhalts des Tabs (Abfrage was gewünscht ist)
Berichtigung:
- "Neue Seite"-Button: Absturz, wenn die aktuelle Registerkarte keine DCC, Selectrix oder LNET Registerkarte ist.
- Absturz bei Verwendung des Makros SOUND_CHANNEL_DEFINITON
- neues HexFile für DirectMode Servos DM-TinyServo_20240928.hex - Korrektur eines Fehlers im INVERS-Mode

Viele Grüße
Harold

@hlinke

ok. das "Invers Problem" ist behoben. Der Servo verhält sich jetzt so wie er soll.

Zitat

---

Die Schaltfläche „Seite löschen“

---

Tabelle löschen - Nicht Seite Löschen

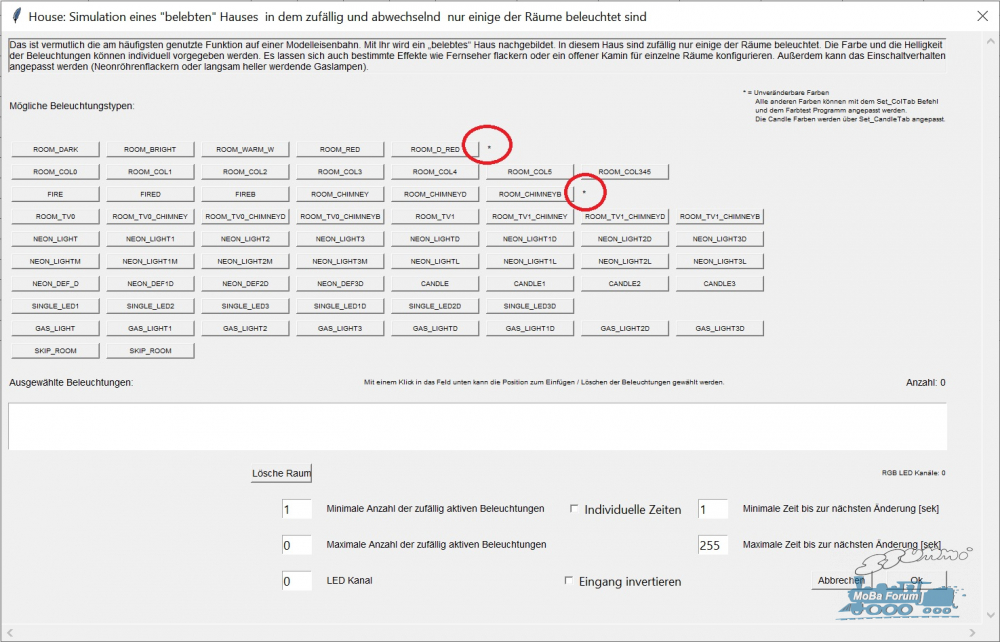

Busy House - fehlen da irgendwelche Sternchen oder ist der Text zuviel?



GerdR

@GerdR
Danke für Deinen Adleraugen.
Da fehlen wirklich zwei *

In der nächsten Version ist das korrigiert.



Viele Grüße
Harold

Hi all!

Zitat von hlinke im Beitrag #317

---

Eigentlich wollte ich mit einer neuen Version warten, bis ich Gerds Problem lösen kann. Da Eckhart aber gerade an einem anderen Problem beim Versuch ein Sound-Modul an den ESP32 anzuschließen, beim Kompilieren hängen geblieben ist, mußte ich jetzt doch eine neue Version erstellen, um dieses Problem zu lösen.

Hier sind die Änderungen:
5.3.2e - 25-09-2024
Neu:
- pyMLL wählt jetzt den richtigen Verbindungsmodus (Effect-Mode oder Direct Mode) entsprechend den Anforderungen der aktiven Seite.
- Die Schaltfläche „Seite löschen“ erlaubt nun das Löschen eines kompletten Tabs oder nur des Inhalts des Tabs (Abfrage was gewünscht ist)
Berichtigung:
- "Neue Seite"-Button: Absturz, wenn die aktuelle Registerkarte keine DCC, Selectrix oder LNET Registerkarte ist.
- Absturz bei Verwendung des Makros SOUND_CHANNEL_DEFINITON
- neues HexFile für DirectMode Servos DM-TinyServo_20240928.hex - Korrektur eines Fehlers im INVERS-Mode

Viele Grüße
Harold

---

Liebe Spezialisten,

ich habe mir heute die pyMLL Version 5.3.0 von Github heruntergeladen und installiert. Ich habe es wie in der Windows Anleitung beschrieben ist getan und eigentlich keine Probleme gehabt. Beim ersten Start jedoch wurde mir gesagt das es eine neue Version gibt die ich herunterladen soll. Gesagt getan habe ich unter Optionen die Update Funktion gestartet und habe nun schon ca 20 Minuten das Fenster "Bitte um etwas Geduld" wie lange soll ich da warten bis das Update erfolgt ist?

Dabei ist mir auch aufgefallen, dass man die ProgrammGenerator Tabelle in der Breite leider nicht so wie in der Excel Version anpassen kann. Könnte man dies vielleicht in einer neueren Version umsetzen ?

LG, Mario

@hlinke

Ich schon wieder....

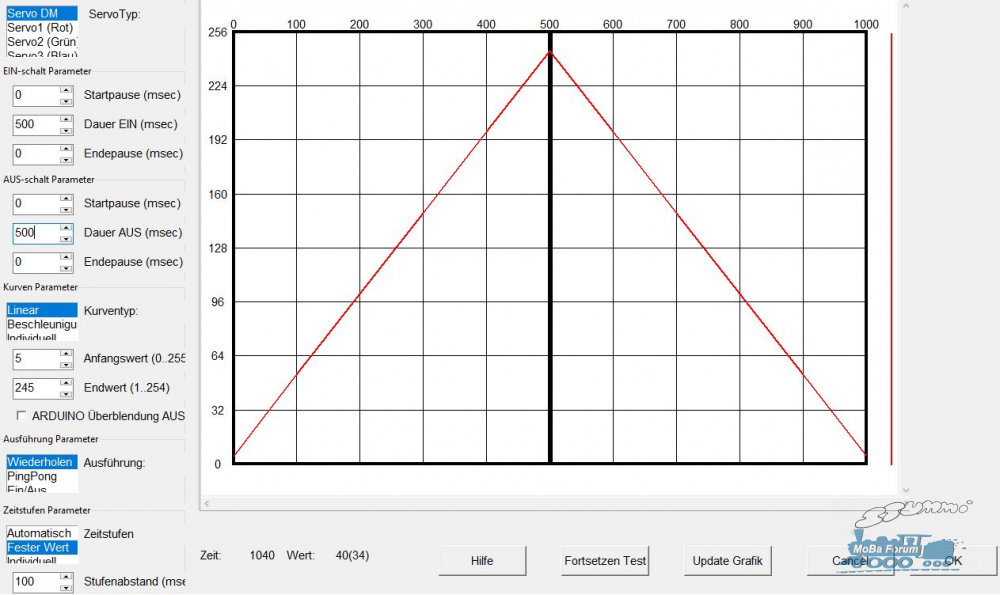

Ist mir erst jetzt aufgefallen, vlt. war es auch schon vorher drin. Der Grafik Cursor läuft in der Animation rechts aus dem Grafik Feld raus. Hat wahrscheinlich keinen Einfluss, aber sieht unschön aus wenn in einer Animation der Cursor über die gesetzten Grenzen läuft.



Wie man sieht steht die Zeit auch bei 1040 (mSec) obwohl 1000 der Max Wert ist.

Hat einige Zeit gedauert bis ich genau zum stehen gebracht habe.

Noch ne Frage: Wie ist die Zeit, bzw die Servo animation abhängig von der in Servotest 2 eingestellt Max. Geschwindigkeit.
Wenn ich z.B. die Ein / Aus Dauer zu klein wähle (< 500 mSec) fährt der Servo nicht mehr den vollen Bereich ab, sondern nur noch den Bereich den er in der eingestellten Zeit "schafft". Gibts da irgendwie eine Abhängigkeit?

GerdR

Zitat von GerdR im Beitrag #322

---

@hlinke

Ich schon wieder....

Ist mir erst jetzt aufgefallen, vlt. war es auch schon vorher drin. Der Grafik Cursor läuft in der Animation rechts aus dem Grafik Feld raus. Hat wahrscheinlich keinen Einfluss, aber sieht unschön aus wenn in einer Animation der Cursor über die gesetzten Grenzen läuft.

Wie man sieht steht die Zeit auch bei 1040 (mSec) obwohl 1000 der Max Wert ist.

Hat einige Zeit gedauert bis ich genau zum stehen gebracht habe.
GerdR

---

Zitat von GerdR im Beitrag #322

---

@hlinke
Noch ne Frage: Wie ist die Zeit, bzw die Servo animation abhängig von der in Servotest 2 eingestellt Max. Geschwindigkeit.
Wenn ich z.B. die Ein / Aus Dauer zu klein wähle (< 500 mSec) fährt der Servo nicht mehr den vollen Bereich ab, sondern nur noch den Bereich den er in der eingestellten Zeit "schafft". Gibts da irgendwie eine Abhängigkeit?
