Hallo Ihr Lieben,

ich habe gebraucht eine zusammengebaute und doch nicht wirklich funktionierende oder vollständige H0 Konverterhalle (Oxygenstahlkonverterhalle Trix 66106) von Trix samt Beleuchtungskabelset (Trix 66111) , das da mit verbaut ist, vor einem Jahr erworben. Um irgendwie mit dem Ding weiter zu kommen, brauche ich die Bauanleitung für beide Teile. Die sind auf der Trix-Homepage, nachdem, was ich sehen konnte, wohl nicht abrufbar, es sei denn, ich hätte mich da verguckt.

Kann mir einer da irgendwie weiterhelfen?

>Herzliche Grüße, Gerhard aus Köln

Der Bausatz stammt von Walthers:
https://www.walthers.com/trix-structure-...-3-4-quot-empty
https://www.walthers.com/accessory-light...t-for-441-66106

Einfach dort mal anfragen.

Besten Dank! Aber das führt mich leider nicht weiter. Da hatte ich schon lägst angefragt. Keine Reaktion bzw. nur der Hinweis, dass die nicht mehr produziert würden ...

Bei jedem Produkt von Märklin oder Trix gibt es doch Bauanleitungen etc. im Internet verfügbar auf deren websites...nur von diesem nicht. Das ist ärgerlich.

Herzliche Grüße, Gerhard

Hallo DeZochKütt,

Ich habe die Anleitung, die auf DIN A3 und sehr klein gedruckt ist.
Ich versuch sie Dir als Foto per PN zu verschicken.
Die Montage der Beleuchtung ist mit dargestellt.

Gruss
Oliver

Hallo Gerhard,

wir haben haben diesen Konverter auch auf unserer Gemeinschaftsanlage. Ich wüsste jetzt nicht, wo die Bauanleitung geblieben wäre, aber das hat sich ja jetzt durch einen Namensvetter erledigt.

Was ich aber dazu sagen kann, ist daß die ursprüngliche Beleuchtung ein richtiger Stromfresser ist da es nicht gerade wenig Birnchen sind, die da unter der Decke hängen. Und wenn man es dann auch noch mit 15 Volt etwas heller macht, gehen nach 15 Jahren auch mal einige der Birnchen kaputt. Ich habe daher vor einiger Zeit die ganze Verdrahtung da heraus gefudelt und habe statt dessen LED Stripes unter die Decke geklebt.

Es waren auch farbige Birnchen dabei, die in den Konvertern und den Transportbehältern waren. Die habe ich aber auch raus geschmissen und durch mehrere WS2812 RGB LED's ersetzt, die durch einen Arduino angesteuert werden. Damit soll dann das Flackern während des Prozesses dargestellt werden. Der soll dann auch die Servos steuern, mit denen die Konverterbirnen gekippt werden. Da kommen dann auch die gelben LED's dran, damit die nur blinken, wenn die Birnen auch kippen.

Ob diese Transportwägelchen für die Gefäße da auch wieder rein kommen, weiß ich noch nicht, da ich so was hier in der Ecke noch nicht gesehen habe.

Mfg Oliver

Lieber Oliver,

das mit den Birnchen und LED's habe ich mir schon gedacht. Kannst Du mir sagen, welche LED's und welche Widerstände Du verwendet hast (also Stromstärke etc.)? Das wäre sehr hilfreich. Ich habe auch ein tolles Lichtmodul, mit dem man alles machen kann. Hatte das ohnehin anvisiert, wollte aber möglichst auch irgendwie über den Bauplan oder so herausfinden, welches Licht bzw. Farbe wo hin bzw. rein gehört.

Herzliche Grüße, Gerhard

Hallo Gerhard,

ich war heute wieder einmal bei unserer Anlage und hatte mir fest vorgenommen, ein Foto vom Inneren der Halle zu machen. Und was habe ich vergessen, . . . na was wohl ?

Daher ein paar Worte.
Ich hatte mir in den letzten Jahren - immer wenn es günstig war - verschiedenste LED Stripes in allen möglichen Ausführungen und Farben in der Bucht bestellt.

Daher habe ich es mir hier auch einfach gemacht und die Stripes in 5 cm Stücke zerschnitten und diese dann jeweils zwischen zwei Dachträgern unter das Dach geklebt. Die besagten LED Stripes haben alle 5 cm eine Markierung wo man diese ohne Probleme durchschneiden kann. Auf so einem 5 cm Stück befinden sich dann drei Leuchtdioden, sowie ein Vorwiderstand, der auf z. B 12 Volt Betriebsspannung ausgelegt ist. Da braucht man dann weder zu rechnen noch auszuprobieren. Kabel anlöten => fertig.

Ich habe auf jeder Seite des Daches immer zwischen zwei Dachträgern so ein 5 cm LED Stück geklebt, also insgesamt 16 Stück.
Diese 5 cm Stücke haben an beiden Enden jeweils zwei Lötpunkte für Plus und Minus. Diese Abschnitte habe ich dann jeweils mit Kabeln durch die Dachträger hindurch miteinander verbunden.
Auch wenn dieses Stripes auf der Rückseite ein doppelseitiges Klebeband haben, so ist dieses Klebeband - naja - nicht das allerbeste. Es steht auf diesem Klebeband zwar auf die Bezeichnung 3M drauf, aber ich persönlich glaube, das steht nicht für den Hersteller, sondern dient nur als Hinweis, dass sie nach drei Monaten ( = 3M ) wieder herunterfallen. Daher habe ich sie an den Enden auch noch sicherheitshalber mit Heißkleber verklebt. Sieht zwar so insgesamt nicht toll aus, aber man kann ja auch nicht unters Dach schauen.
Und damit es nun nicht zu hell wird, werden die alle mit ca 11 Volt betrieben.

Unter der Anlage gibt es eine 12 Volt Wechselstrom Ringleitung. Mittels Gleichrichter und Kondensator wird daraus Gleichstrom gemacht und durch ein paar in Reihe geschaltete Dioden ( jede Diode nimmt ca 0, 7 Volt weg ) kommt man dann halt auf den Wert von ungefähr 11 Volt.

Im übrigen habe ich für die Beleuchtung mit den LED Stripes gelbe LEDs genommen, da ich mal einen Hochofen der HKM in Duisburg besichtigen konnte und in deren Hochofenhalle gab es auch gelbe Gasentladungslampen.

Was die Beleuchtung und Lichtfarben der Konverter und der Transportgefäße angeht, so sind da alle Farben zwischen gelb und rot sowie weißes Aufblitzen möglich.
Daher habe ich dafür eben auch die RGB LED's genommen, damit im Konverter dann ungefähr folgender Ablauf zustande kommen wird:
Nach dem Befüllen mit Roheisen leuchtet der Konverter ungefähr orange.
Während des Blasens gibt es ein Geflacker zwischen gelb und orange, sowie weißen Blitzen, die das Herausschleudern von glühenden Metallpartikeln darstellen sollen.
Nach dem Blasen und einem leichten Abkühlen der Masse, changiert die Farbe dann wieder von Gelb nach Orange. Nach dem Entleeren glühen die Gefäße dann meist noch eine gewisse Zeit rot nach.

Für diese Geschichte habe ich zwar schon ein paar Sachen programmiert habe es aber auch noch nicht endgültig fertig bekommen. Und da ich innerhalb des Hauses umziehen musste, musste ich jetzt auch alles wegräumen, weshalb ich Dir jetzt auch leider nichts irgendwie auf einem Video zeigen könnte.

Falls noch weitere Fragen auftauchen sollten, können Antworten bei mir immer etwas dauern da ich nicht gut tippen kann.


Mfg Oliver

Lieber Oliver,

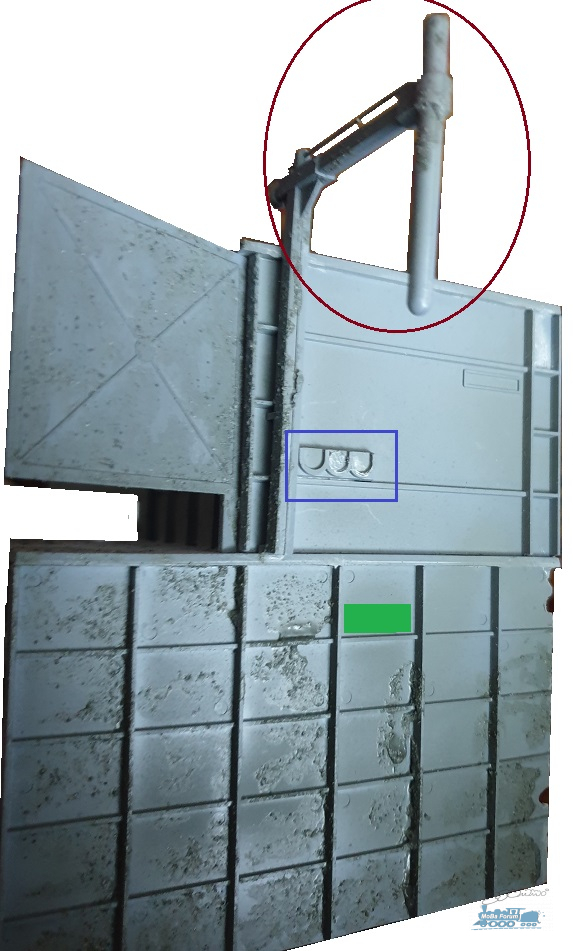

ich danke Dir für die große Mühe, die du Dir hier gemacht hast. Von deinem Namensvtter habe ich jetzt den Bauplan zugeschickt bekommen und von Dir hier diese Beleuchtungshinweise, die mir sehr helfen. Das ist wirklich toll. Damit werde ich sicher klar kommen. Solche Strypes habe ich auch. Ich habe auch noch gelbe, rote und orangene Flacker-LED's für die Konverter. Das wird ein Spass :-). Was ich auch machen wollte, ist die Konverter mit einem elektrischen Antrieb zu versehen. Ich hatte mal eine Konstruktion gemacht, wo ich die Konverter mit entsprechenden Stahlwänden etc. mit einem Rohr verbunden hatte. Das Rohr konnte ich mit dem Antrieb versehen. Ich muss nun sehen, ob ich das ähnlich mit diesem Modell machen kann oder doch die selbstgebastelten Konverter ec. verwende. Wenn ich die Drehung der Dinger mit dem Antrieb steuern kann, könnte ich ganze ABbäufe mit Zugbeladung etc. über den Traincontroller (Computerprogramm) programmieren. Das ist mein Ziel, so dass es so echt wirkt wie möglich. Danke Dir für die vielen detailierten Hinweise.

Herzliche Grüße, Gerhard

Hallo Gerhard,

Zitat von DeZochkütt im Beitrag #8

---

Von deinem Namensvtter habe ich jetzt den Bauplan zugeschickt bekommen . . .

---

Ich habe das gleiche Problem, ich habe den gleichen Bausatz von Trix 66106 und unbenutzt aber leider lag darin keine Bauanleitung, wo her bekomme ich die jetzt?

Ich suche auch die komplette Bauanleitung von Trix 66106 wer kann mir weiterhelfen?

Hallo Namenloser,

frag mal @Peterschaf oder @DeZochkütt per Privater Mail.

Gruß Rainer

Hallo TATANITO05,

Ich suche die Bauanleitung morgen und versuche sie Dir zu schicken.

Gruß Oliver

Hallo Oliver, hallo Oliver, hallo Rainer,

sorry, ich habe das erst jetzt gelesen..., dass noch weitere Personen die Bauanleitung suchen . Ich habe tatsächlich die Fotos von Oliver für die Bauanleitung noch und kann sie versenden. Da brauche ich per persönlicher Nachricht nur eine Angabe einer E-Mail-Adresse. dann kann die wer auch immer gerne bekommen.

Herzliche Grüße, Gerhard

Hallo Gerhard,
vielen Dank für Dein Angebot. Ich finde die Anleitung nämlich gerade nicht. Keine Ahnung wo ich die nach dem Fotografieren hingelegt habe.
Wird schon wieder auftauchen.
Jetzt muss sich Tatanito05 nur noch bei Dir melden.
Gruß

Oliver

Teufel - hab die Schafe verwechselt ... Sorry, Oliver.

Hatte mich schon gewundert, dass der Pirat sich meldet, wo ich doch den Peter genannt hatte.

Zum Glück ist der Peter im Januar zuletzt online gewesen.

Gruß Rainer

Hallo Rainer,
kein Problem. War mir klar, dass ich gemeint war.
Gruß
Oliver
