Hallo ans Forum,
zu dieser Lok gab es vor langer Zeit schon mal einen Thread. Dort finde ich keine Hilfe für meine Frage und der Thread läßt sich auch nicht wieder aktivieren.
Ich habe eine FLM Lok siehe oben, gebraucht gekauft.
Es ist ein Zimo Sounddecoder verbaut, laut CV250 = 215 müßte es ein MX643 mit einer PlusX16 Schnittstelle sein, also schon etwas älter, so wie die Lok.
Ich habe nun folgendes Problem:
die Lok fährt einwandfrei. Mit F0 schalte ich einen Betriebshintergrundsound ein, KEIN Licht.
Mit F1 schalte ich dann den Fahrsound ein. Mit weiteren Funktionen dann die diversen Einzelsounds.
Ich möchte aber schon Licht an der Lok haben. Das kriege ich nicht hin.
Ein CV8-Reset habe ich schon gemacht, ohne Wirkung.
Das Funktionsmapping für das Licht sieht eigentlich normal aus, CV33=1, CV34=2.
Zugang zum Decoder habe ich mit einer schwarzen Z21.
Vielleicht hat jemand diese Lok mit funktionierendem Licht und kann mir helfen
Danke im voraus,
viele Grüße
Frank

Hallo Frank,

hast Du in CV29 mal nachgesehen, ob hier die richtigen Fahrstufen programmiert sind?

VG Rüdiger

Ja, habe ich. 29=6, also 28/128 Fahrstufen und Analogbetrieb möglich. Zentrale ist ebenfalls auf 28/128 Fahrstufen eingestellt.

Schon auf Verdrahtungsfehler, sprich: loses drähtchen, geprüft?

Hallo zusammen,

war das bei der Fleischmann BR43 nicht so, dass da zwar eine PluX-Schnittstelle verbaut, aber nur gemäß NEM651 (6polig) verdrahtet war? Bei einem PluX-Decoder müsste statt F0v/F0r nun AUX1 und AUX2 für Frontlicht zuständig sein.

Gruß
Martin

PS: In die PluX-Pins 8, 10, 12, 14, 16 und 18 passt ein NEM651-Stecker. Daher wurde das von Fleischmann mWn damals so genutzt.

@ Stahlblauberlin: Verdrahtung habe ich geprüft, keinen Fehler gefunden. Wäre vorn und hinten gleichzeitig auch etwas unwahrscheinlich.
Einige Lötverbindungen waren ziemlich labil. Beim scharfen Angucken gelöst. Habe ich alles nachgebessert nach bestem Wissen.

@ Martin, vielen Dank, auf solche Hinweise zu diesem Modell hatte ich gehofft.

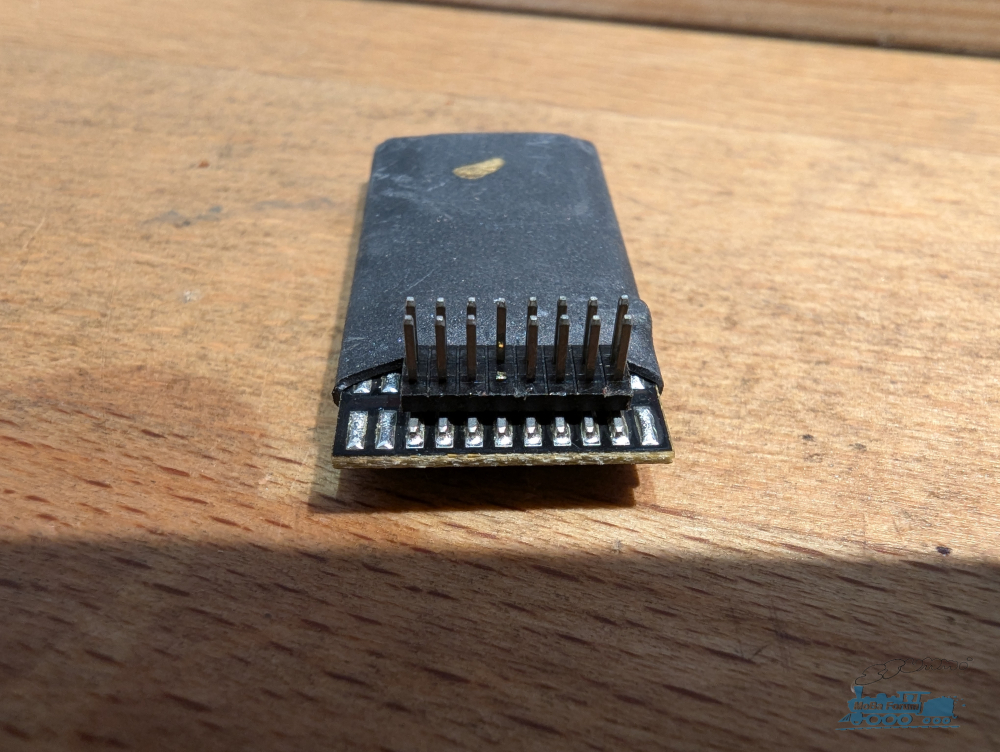

Wobei der Decoder schon einen PlusX16 Stecker hat, siehe Anlage.
Aber die kleine Platine, wo der Decoder drauf sitzt, kann natürlich anders verdrahtet sein.
Dein Hinweis auf Aux1/2 wäre natürlich super. Allerdings leuchtet auch mit F1 und F2 nichts, ich habe schon alles bis F30 probiert.
Nun hat Zimo ein recht einfaches Funktionsmapping. Da habe ich Aux1 = CV35 auf 1 gesetzt, dann müßte F1 nur noch Frontlicht anschalten, nichts anderes mehr. Dito mit Aux2 = CV36 auf 2, F2 nur noch Rücklicht.
Beides passiert nicht, F1 und F2 schalten nach wie vor nur unterschiedlichen Sound an.
Als ob meine CV35/36-Einstellung wirklungslos bleiben.
Könnte bei Programmiersperre natürlich sein. CV144 steht auf 128, damit ist nur Soundupdate gesperrt, CV-Änderungen sollten möglich sein.
Alles sehr komisch. Vielleicht habe ich beim Funktionsmapping einen Denkfehler ?!
VG Frank

Der HInweis von Martin scheint schon richtig zu sein.

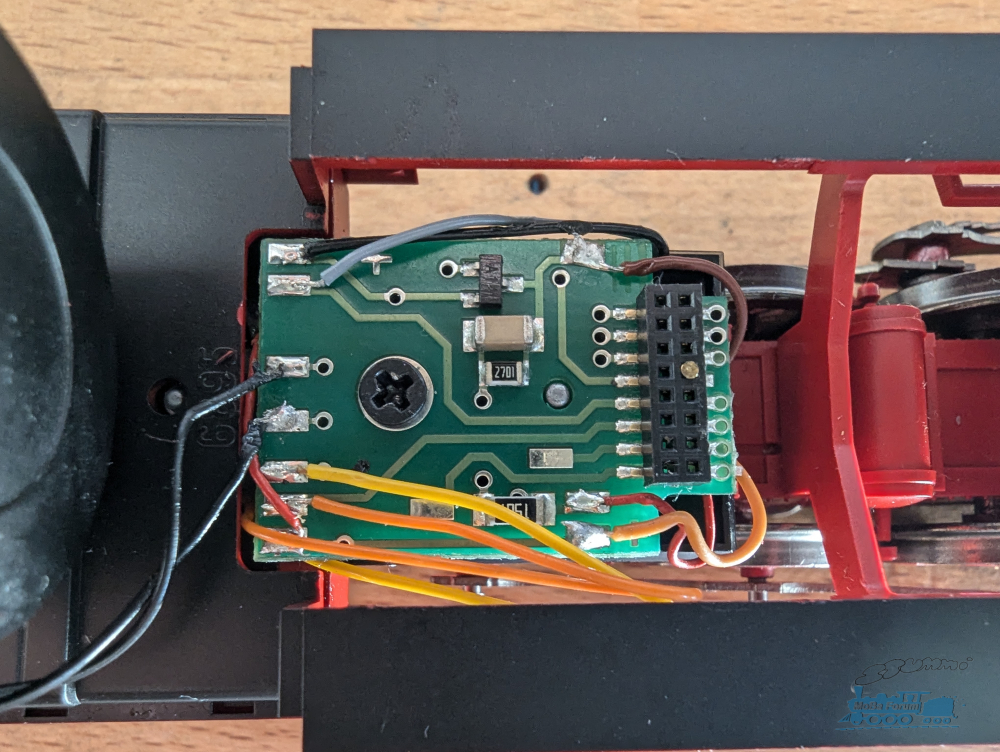

Die Platine scheint nur einige der Steckerverbindungen tatsächlich zu benutzen, siehe Anlage.

Die LED an sich sind ok. Durch manuelles Anlegen der Gleisspannung leuchten sie. Nur wie kann ich das über Funktionen erreichen ?!?
VG
Frank

Hallo zusammen,

... indem Du AUX1/AUX2 entsprechend und sinngemäß auf F0 mappst. ...

Gruß
Martin

Ja klar, bingo, tausend Dank. Mein Denkfehler, andersrum.
CV33 ist jetzt auf 4 = Aux 1 und CV34 auf 8 = Aux 2.
Damit geht das Licht.
Problem gelöst, vielen Dank !
Wieder was gelernt.
VG Frank
