Hi,

bei der Durchsicht der mir vermachten Sammlung kam nun auch eine CS3 sowie ein Viessmann 5211 zum Vorschein.
Da die vorhandenen Weichen (5142, 5118) allesamt analog sind würde ich diese gerne mit dem VIessmann 5211 schalten (so war es vermutlich mal gedacht).
Um keinen wertvollen Fahrstrom nutzen zu müssen würde ich gerne einen meiner beiden 6647 Trafos als Quelle für den Schaltstrom nutzen.
Wie wäre hier die korrekte Verkabelung?
Gefunden hatte ich folgendes Schema (http://www.maerklin-sammler-infos.de/mae..._weiche_007.jpg).
Könnte ich da anstelle des Power Moduls den 6647 anschließen?

Neben der CS3 besitze ich noch einen Delta Control 4f welcher aktuell meine digitale Teststrecke bedient. Lässt sich dieser zukünftig noch irgendwie sinnvoll gemeinsam mit der CS3 integrieren/nutzen?

Delta kannst du getrost an die Seite legen. Nicht mehr sinnvoll einzusetzen. Den 5211 kannst du auch aus einem alten Trafo wie 6647 speisen. Das Powermodul ist, soweit mir bekannt, nicht zwingend nötig. Vielleicht sagt da noch jemand etwas zu. Aber über wieviele Weichen reden wir hier? Strom stellt die CS für normale Anlagen ausreichen zur Verfügung.

Hallo

Powermodul ist nicht unbedingt notwendig. Der soll theoretisch für mehr Wumms sorgen, weil ein Kondensator eingebaut ist. Ohne funktioniert es auch.

Gruss

Stephan

Effektiv dann also so anschließen? (http://www.maerklin-sammler-infos.de/mae..._weiche_004.jpg)

Der genaue Gleisplan steht noch nicht.
Es werden aber maximal 6-8 Weichen.
Die Dinger sind aber eben recht alt. Irgendwo hatte ich gelesen, dass die dort verbauten Lampen viel Strom ziehen. Daher der Gedanke mit der extra Stromversorgung.

Hallo RcTomcat

Den Stromverbrauch der Birnchen kannst du durch entsprechende LED-Leuchtmittel, z. B. von Schönwitz stark reduzieren.
Zusätzlich hab ich noch in jeder Weiche für die LED-Birnchen ein 1 kOhm Vorwiderstand verbaut. Dadurch ist der Strombedarf jedes Birnchens auf rund 8mA reduziert, gegenüber ca. 60mA des Glühbirnchens.

Ein (gepimmtes) Delta4f setzte ich als Weichenbooster ein, an einer Tams MC. Daran hängen 11 orginale k83 (ähnlich deinem Viessmann, nur ohne Fremdeinspeisung) Schaltdecoder + 2 Tams WD34 mit insgesamt 48 Weichen. Davon haben 38 Weichen LED-Birnchen.
Funktioniert sehr gut und schaltet mit genügend „Bums“ die alten M-Gleis Weichen.

Die M-Gleis Weichen sind auch alle so überarbeitet das sie noch mit 12V AC einwandfrei schalten.

Also könnte ich das Gleis wie oben beschrieben anschließen?

Ein Wechsel auf LED wäre natürlich auch noch eine Idee. Kostet ja nicht die Welt :)

Hallo RcTomcat

Im Prinzip müßte das so passen, ABER: Die verlinkte Anschlußskizze bezieht sich auf C-Gleis.
Du schreibst oben ja von M-Gleis Weichen mit Glühbirnchen. Bei denen ist der 2. Pol des Birnchens der Gleiskörper (Metall) der wiederum direkt mit dem braunen Gleisanschluß der CS3 verbunden ist.
Im Decoder 5211 entsteht eine Verbindung mit dem braunen Anschluß des Zusatztrafos, die braunen Anschlüsse sind verbunden.
Darf das bei der CS3 sein?
Da bin ich überfragt.

Hallo Alexus,

Zitat von alexus im Beitrag #7

---

M-Gleis Weichen mit Glühbirnchen. Bei denen ist der 2. Pol des Birnchens der Gleiskörper (Metall) der wiederum direkt mit dem braunen Gleisanschluß der CS3 verbunden ist.Im Decoder 5211 entsteht eine Verbindung mit dem braunen Anschluß des Zusatztrafos, die braunen Anschlüsse sind verbunden.Darf das bei der CS3 sein?

---

Hallo Viktor

Dann bleibt der andere Birnchenpol immer noch am braun der CS3.

Hallo Alexus,

Zitat von alexus im Beitrag #9

---

Dann bleibt der andere Birnchenpol immer noch am braun der CS3.

---

Hallo Viktor

Danke für die Info, ist ja logisch, hab nicht so weit gedacht.

Danke euch allen.
Dann werde ich wohl den Lötkolben auspacken müssen und neue LEDs kaufen.

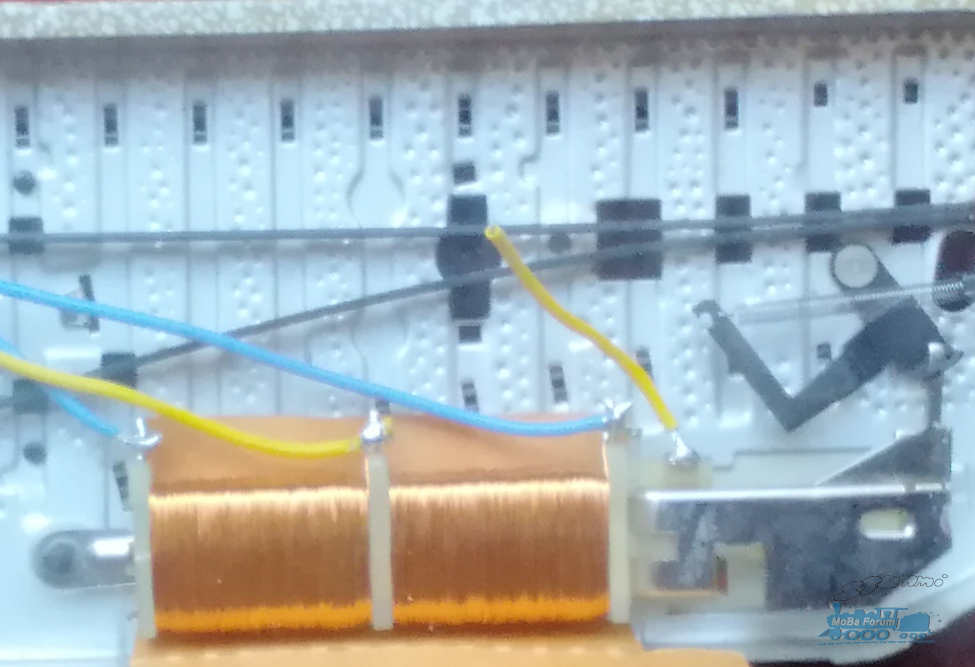

An meinen Weichen ist das Kabel welches von der Lampe zur Mitte der Spule geht grün statt gelb ;)

Theoretisch müsste ich die Weichen ja auch direkt an der CS3 ohne externes Netzteil betreiben können. Ich muss mir das einmal genauer anschauen.
Sprich wie in der Grafik nur ohne die Leiter von der Weichen-LED / ohne den externen Trafo.
http://www.maerklin-sammler-infos.de/mae..._weiche_005.jpg

Hallo RcTomcat,

Zitat von RcTomcat im Beitrag #12

---

Theoretisch müsste ich die Weichen ja auch direkt an der CS3 ohne externes Netzteil betreiben können. Ich muss mir das einmal genauer anschauen.

---

Zitat von RcTomcat im Beitrag #12

---

Dann werde ich wohl den Lötkolben auspacken müssen und neue LEDs kaufen.

---

Hi Vikr,

Zitat von vikr im Beitrag #13

---

warum kaufst Du nicht gleich LED-Birnchen mit passender Fassung und eingebautem Vorwiderstand?
Z. B. bei Ebay oder hier: https://www.mke.de/mobil/index.php?s=art...ikelnummer=3354

---

Hallo RcTomcat,

Zitat von RcTomcat im Beitrag #14

---

Oder kann ich die Weichen "unbearbeitet" lassen sofern ich auf den externen Trafo verzichte?

---
