Wenn die led von decoder-aux versorgt werden kann man sich - bei entsprechenden decodern z.b. esu - den vorwiderstand sparen.
Die ausgänge können auf led eingestellt werden.

Hubert

Zitat von hu.ms im Beitrag #26

---

Wenn die led von decoder-aux versorgt werden kann man sich - bei entsprechenden decodern z.b. esu - den vorwiderstand sparen.
Die ausgänge können auf led eingestellt werden.
Hubert

---

Moin zusammen, hier kommt ein Update!

Bilder: https://imgur.com/a/OvFukG8

Die Forensoftware hat grad keine Lust auf Bilder.

Zitat von volkerS im Beitrag #23

---

dass du die fertige Leiterplatte mit Copy&Paste duplizierst und mit 1mm Abstand daneben platzierst,

---

Zitat von volkerS im Beitrag #23

---

Wähle nach Möglichkeit ENIG-Oberfläche kein HAL.

---

Zitat von volkerS im Beitrag #23

---

Auch die Leiterplattendicke hat Einfluß auf den Preis. 1,6mm ist Standart, hier wäre 0,6 - 0,8 mm eher angesagt.

---

Zitat von robert991122 im Beitrag #28

---

Zitat von hu.ms im Beitrag #26

---

Wenn die led von decoder-aux versorgt werden kann man sich - bei entsprechenden decodern z.b. esu - den vorwiderstand sparen.
Die ausgänge können auf led eingestellt werden.
Hubert

---

Hallo Hubert,
das stimmt leider ganz und gar nicht. Siehe ESU Bedienungsanleitung (z.B. Lokpilot 5):
Kapitel 6.10.2. Verwendung von LEDs
Möchten Sie LEDs verwenden, müssen Sie einen Widerstand in Serie mit der LED schalten.
Der Widerstand sollte einen Wert zwischen 470 Ohm und 2.2 kOhm aufweisen.
Eine LED, die ohne Vorwiderstand betrieben wird, wird sofort zerstört werden!
Der LED-Mode wird in Kapitel 12.5.2.1. Spezial Funktionen 1 und 2 beschrieben:
LED Mode: Die Lichtausgänge gehen von normalen Microglühbirnchen aus.
Wenn Sie LEDs vewenden, sollten Sie den Ausgang für LEDs konfigurieren. Damit werden die Effekte realistischer
aussehen.
Bevor man solche Tips gibt, sollte man es zumindest selbst mal ausprobiert haben.
Für die Anderen: NICHT NACHMACHEN ! Die LEDs überleben das nicht.
Gruß Robert

---

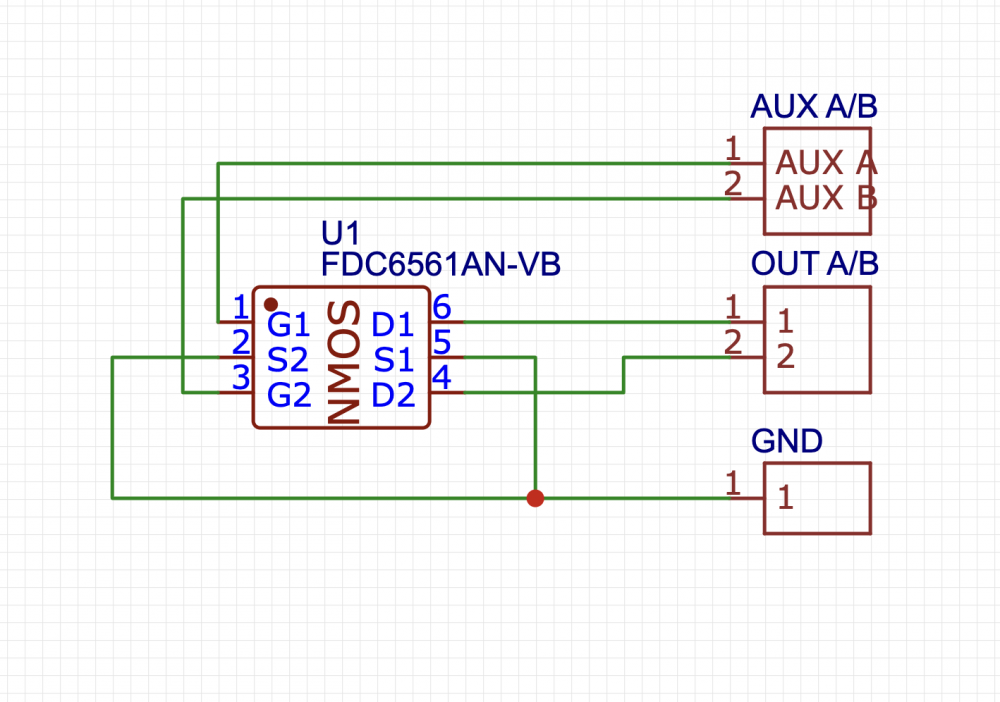

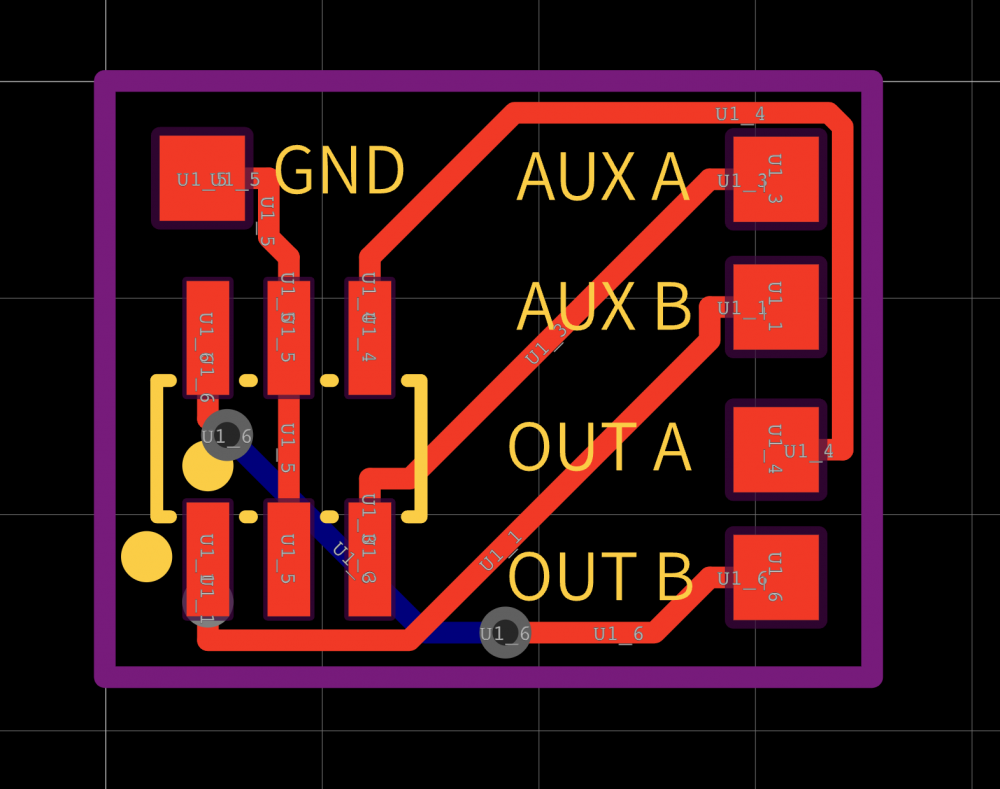

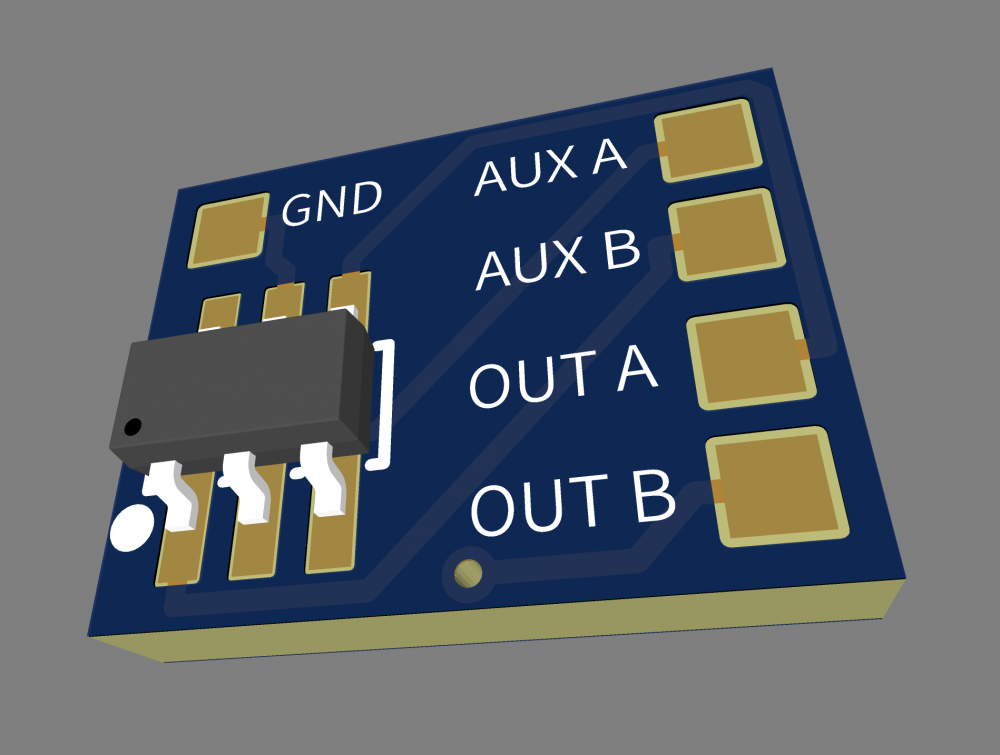

Und weil's so viel Spaß macht, noch einen winzig kleinen Zwei-Kanal Decoder-Verstärker dazu. Chip ist ein FDC6561AN Dual N-Channel MOSFET, frei nach HIER.

Zitat von hu.ms im Beitrag #30

---

Na Robert, hast du es ausprobiert ?
Ich schon

---

Zitat von hu.ms im Beitrag #30

---

Na Robert, hast du es ausprobiert ?
Ich schon: wie in der BDA beschrieben und von dir zitiert können die ausgänge für LED konfiguriert werden. Und dann sind keine vorwiderstände notwendig.

---

Zitat von hu.ms im Beitrag #30

---

Na Robert, hast du es ausprobiert ?
Ich schon: wie in der BDA beschrieben und von dir zitiert können die ausgänge für LED konfiguriert werden. Und dann sind keine vorwiderstände notwendig.

---

Widerhole nochmal: Hast du es ausprobiert ?
Manchmal geht probieren über studieren.

Hubert

Hubert, hast du die LEDs vielleicht an unverstärkten Ausgängen? Da liegen nur 3.3-5V an.

Leute,
voraussetzung ist natürlich, dass im decoder die ausgänge auf LED konfiguriert werden. Sinnvollerweise natürlich mit einem programmer.
Und dann funktionieren die LED bei mir auch ohne vorwiderstände.
Zum dritten mal: probiert es aus.

Hubert

Nochmal:
- ESU verwendet als Ausgangstreiber einen FET mit open-Drain. ESU hat keine einstellbare Stromquelle an den AUX-Ausgängen.
- Dieser schaltet sehr niederohmig auf Masse (GND), wenn er angesteuert wird
- Wenn man einen Verbraucher an diesen Drainanschluss (AUX-Ausgang) anschliesst, hängt es davon ab, was der +Pol für Spannung hat. Wenn es nicht U+ (vom Decoder ist), muss die +Spannung sehr genau mit der Flussspannung der LED übereinstimmen, damit eine LED leuchtet und sie nicht zerstört wird. Das ist Physik. Eine LED hat eine nichtlineare Kennlinie. Bei etwas zuviel Spannung wird sie schnell sehr niederohmig und der Strom zerstört sie dann.
- ESU dimmt die Ausgänge per PWM. Auch das verträgt eine LED ohne Strombegrenzung nicht lange.
- An einem Logikausgang kann man Glück haben, wenn die Flussspannung der LED hoch genug ist (was bei weißen LEDs im günstigsten Fall so sein kann), dass es ohne Vorwiderstand geht, weil Flussspannung und Logikausgang dieselbe Spannung haben. Schaltungstechnisch ist das aber auch nicht richtig.

Ich weiß nicht, was Du da wie angeschlossen hast, aber schaltungstechnisch richtig ist es leider nicht.

Robert

Macht einfach Widerstände rein und lasst Hubert seine Meinung noch zehn Mal wiederholen. So ist jeder glücklich.
Wer weiss, was er da gemacht hat. Auch er kann die elektronischen Gegebenheiten nicht außer Kraft setzen.

Gruß
Wolfgang

Noch ein kleines Update:

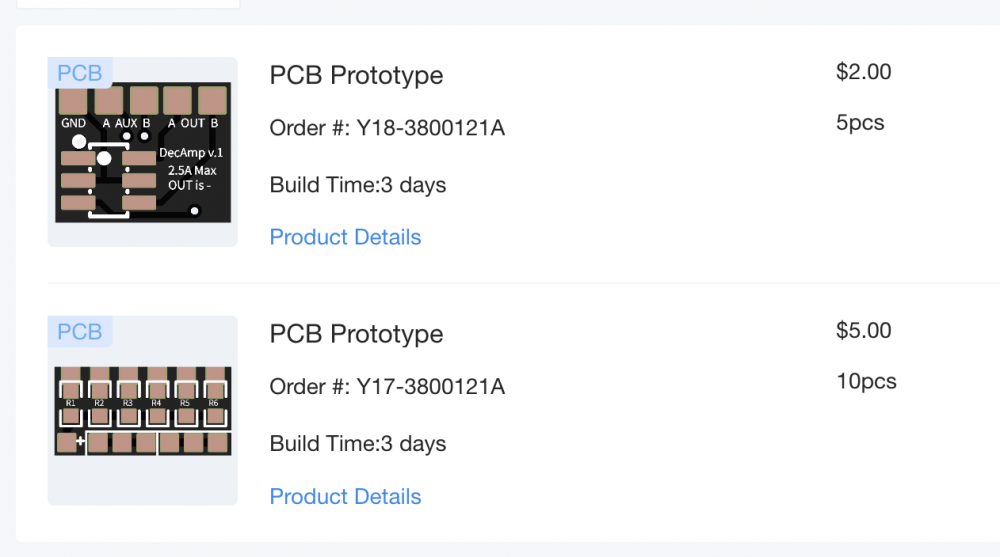

Ich hab nun von beiden Designs mal eine kleine Auflage bestellt, die in ca. 10 Tagen bei mir eintreffen sollte.
Ich hab dem Support nochmal geschrieben, ich entnehme dem, dass es eine Extra-Gebühr nur bei Panels mit kleinen PCBs gibt, nicht für Einzelstücke.
Aber deren Englisch ist nicht the yellow from the egg, also mal sehen

Die Verstärker-Boards wollte ich eigentlich komplett bestücken lassen, das geht aber erst ab 10x10mm, naja.

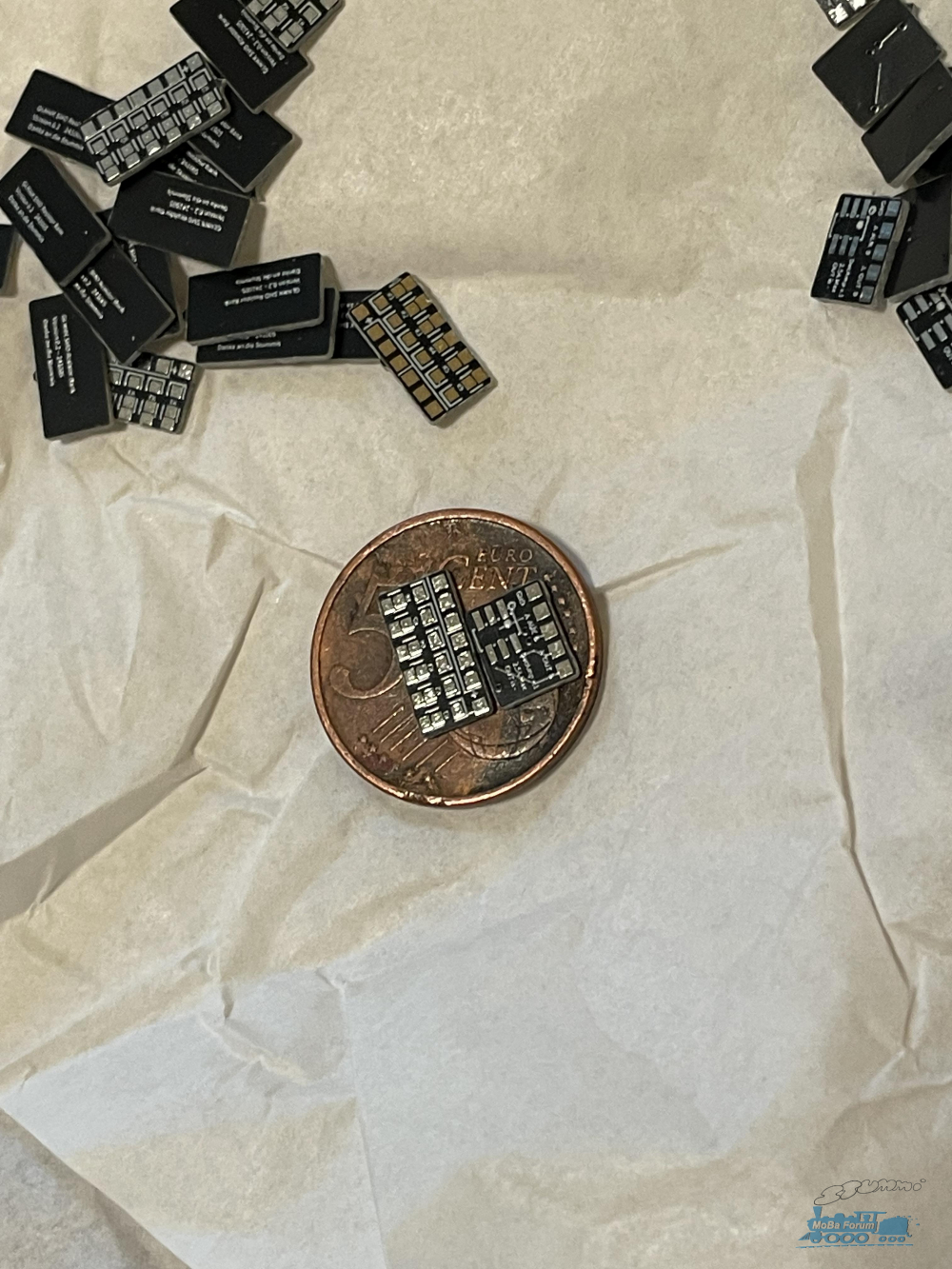

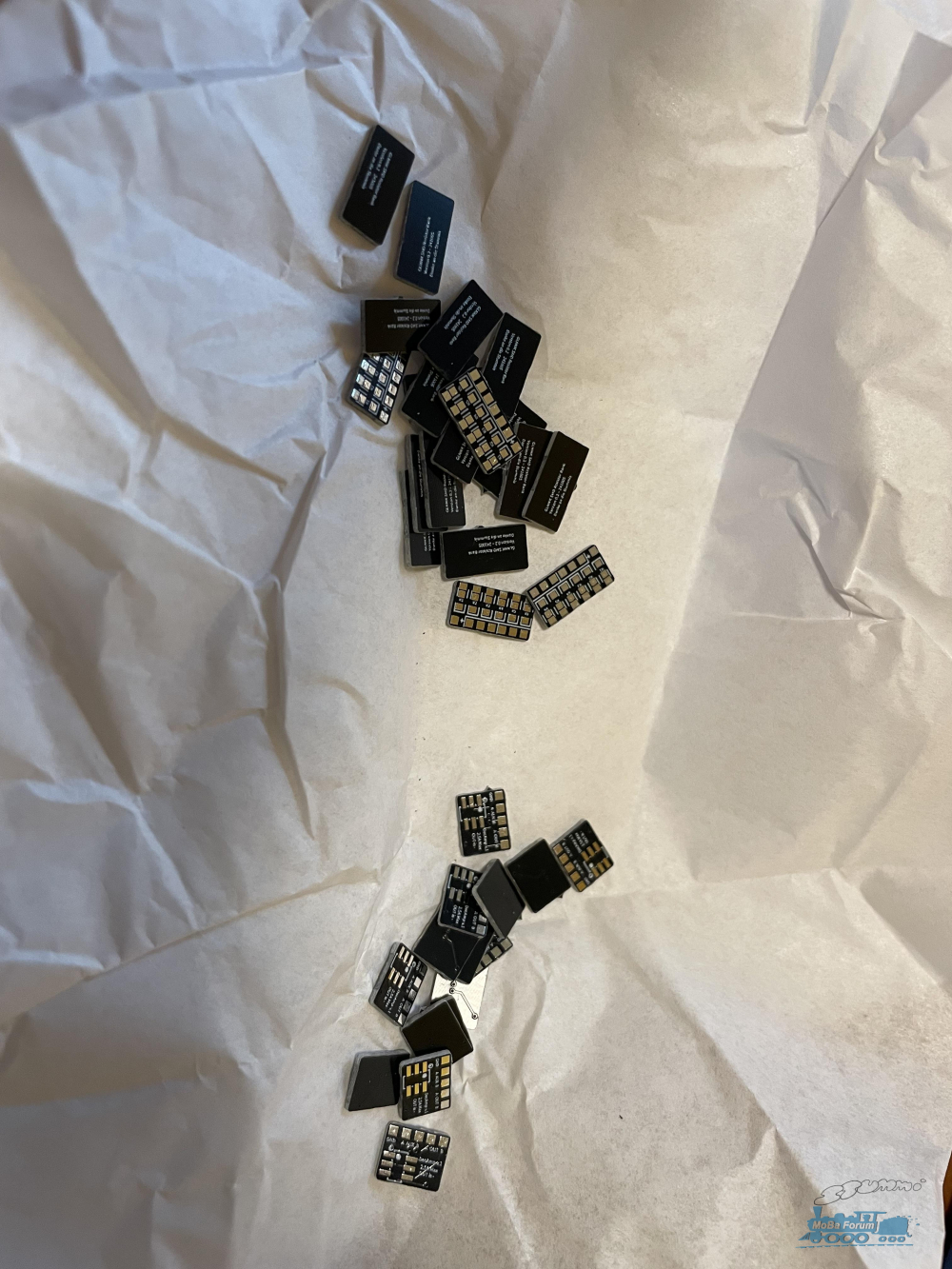

Noch ein Update, 10 Tage später sind die Dinger auch schon da – mit dem Sparversand.
@Mattsche Keine Extragebühr weil Klein, die wäre nur bei Panels mit V-Cut angefallen. Eigentlich wollte ich die Verstärkerplatinen bestücken lassen, das geht aber erst ab 10x10mm.
Nun warte ich da auf die ICs und löte die selber. Vielleicht schaffe ich mir doch mal eine Mini-Hotplate an...

@ModellbahnTom deine verlinkten Boards von Ali hab ich mir jetzt auch nochmal bestellt, einmal zum Vergleich und zB für Häuschen oder so wo mehr Platz drin ist.



Jetzt werd ich das die Tage mal alles testen.

LG,
Finn
