Moin zusammen.

Eigentlich wollte ich diesen Trööt wieder ausgraben, da das Forum aber "Nö, mach ein neues Thema auf" sagt, stelle ich meine Frage halt hier.

In dem oben verlinkten Thema wird auf die Modellbahntechnik-aktuell Ausgabe von Juni 2007 verwiesen, in welcher beschrieben ist, wie man die Innenbeleuchtung seperat schaltbar machen kann. Leider muss man sich zum Download des Heftes im Newsletter registrieren und bekommt anschließend dennoch nur angezeigt das die E-mailadresse nicht registriert sei. (Laut diesem Bericht im Nachbarforum funktionierte das 2018 auch schon nicht mehr.(ich bin da allerdings nicht registriert))

Daher meine Frage, hat jemand das Pdf von der Juni-2007-Ausgabe oder kann mir sagen, von wo nach wo ich die Drahtbrücke umsetzen muss, um die Innenbeleuchtung seperat schalten zu können.


Und noch ein anderer Punkt.

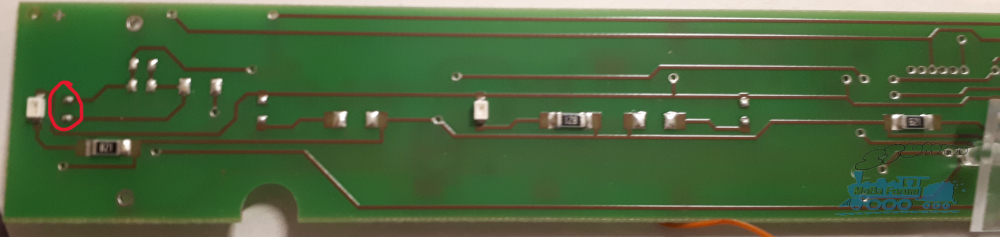

Kann es sein, dass das Modell für eine Austattung mit Fernlicht vorgesehen gewesen ist. Die nicht bestückte, in dem Bild unten Rot umkringelte Led-Position würde ich als Position für eine Fernlicht-Led deuten, da sich im Fahrzeug nichts unter dieser Position befindet (Die Led neben an Leuchtet in den, zur ZZA führenden Lichtleiter). Außerdem befinden sich in der Wand zwischen Fahrgastraum und Führerstand zwei, mit den Scheinwerfern in einer Flucht liegende, Löcher, welche zur Durchführung von Lichtleitern dienen könnten.

Gab es tatsächlich eine solche Version des Fahrzeuges?
Und welche Bauteile müssten Bestückt werden um ein Fernlicht zu bekommen? Vorrausgesetzt natürlich, dass das überhaupt so vorgesehen ist. Vielleicht gibt es die Lichtleiter ja sogar als Ersatzteil.

Hier einmal Bilder von der Fahrzeugplatine, als Hilfe für diejenigen, die diese nicht vor Augen haben (wahrscheinlich alle). Ich finde es, aufgrund der vielen nicht sichtbar beschrifteten Transistoren, schwierig die Leiterbahnen nachzuvollziehen.

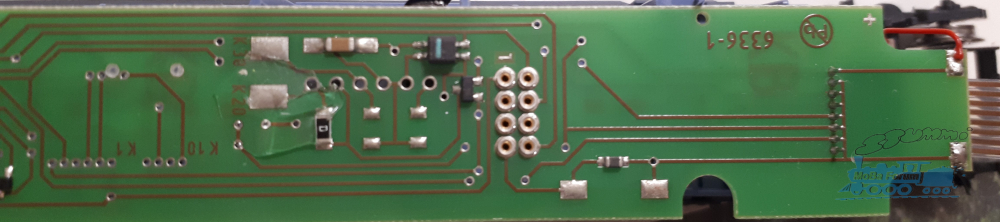

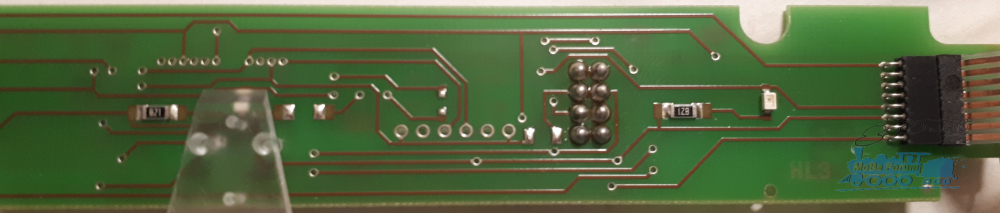

Unterseite:

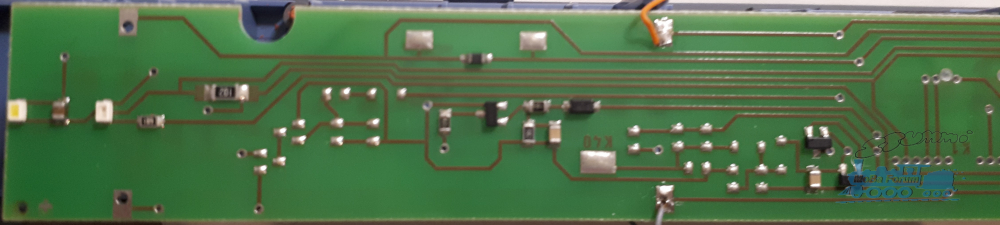

Oberseite:

Sorry, dass ich nicht die ganze Platine in einem Bild habe, mein Gurkenhandy kann keine guten Makrofotos.

So, jetzt aber genug von diesem erschlagenden Beitrag

Viele Grüße

Ok, die Innenbeleuchtung hat sich erledigt.

Ich hab es jetzt doch hinbekommen das Pdf ohne Registrierung zu downloaden.
