Guten Morgen liebe Modellbaufreunde hier im Forum,

die ist meine erste Frage hier im Forum, und glaubt mir, ich habe mir hier und auch im www schon einen Wolf gesucht und nichts für mich verständliches gefunden. Aber wahrscheinlich liegt das ein meinem nicht allzu groß vorhanden Verständnis für Elektronik und das ich nicht die richtigen Begriffe zur Suche verwende Für erfahrene Modellbaufreunde wahrscheinlich ein klacks. Daher bitte ich um Nachsicht, falls ich doch die für mich passende Anleitung noch nicht gefunden habe und auch falls ich die falschen Fachbegriffe benutze. Hier nun meinen Frage:

Ich habe mir von Tams den Minitimer MT-1 gekauft. Soweit so gut. Mit einer einfachen LED bekomme ich das auch hin, dass diese mit einem Taster für einer Gewisse Zeit leuchtet. Nun möchte ich aber anstatt der LED eine Noch-Soundmodul anschließen. Hierfür habe ich mir bei Tams noch das empfohlenen monostabile Relais 1xUm gekauft, weil ich davon ausgehe, dass das Soundmodul die max. Stromaufnahme des MT-1 übersteigt. Leider ist bei dem Relais ein für mich nicht verständlicher Schaltplan dabei. Ein Anschluss vom Trafo (Lichtstromanschluss eines Märklin 6647) geht direkt an das Soundmodul. Am Relais sind die PIN 6 und 7 die "Schalter" und es fließt Strom zu PIN 1 und 12 oder nicht, ist dies richtig? Aber wie ich diese mit dem MT-1 und dem Soundmodul verbinde kann ich mir nicht herleiten leider Daher hier meine Bitte: Kann mir jemand erklären an welchen PIN ich welches Kabel anschließen muss? Das wäre sehr nett, denn dann könnten auf meiner Weihnachtsbahn auch noch weihnachtliche Klänge erklingen :-)

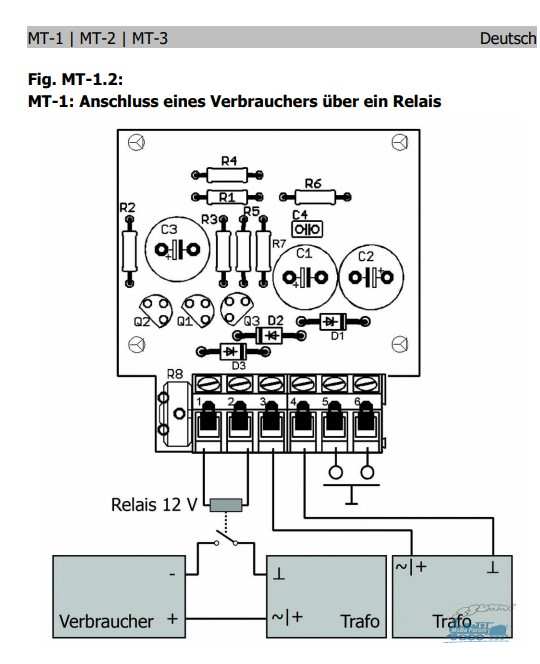

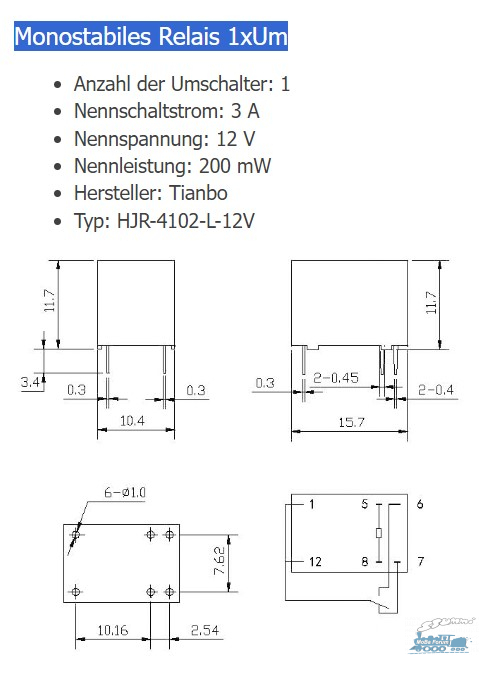

Als Bilder füge ich die Anschlussplan vom MT-1 und den Schaltplan vom Relais bei.



Vielen Dank im Voraus für die Hilfe und Unterstützung.

Andreas

Hallo zusammen,

der entscheidende Teil ist der Ausschnitt rechts unten des Relais-Plans. Die Kontakte, die mit 5 und 8 bezeichnet sind die Relais-Spule, die sinngemäß mit den beiden linken Kontakte des Tams-Moduls verbunden werden müssen. Dabei ist es, so wie ich den Plan lese, uninteressant ob 5 an den linken und 8 an den rechten Tams-Kontakt angeschlossen wird oder umgekehrt.
Die Kontakte 1/12 schalten dann, wenn das Relais anzieht den Kontakt 6 durch bzw. öffnen den Kontakt 7.
Also wiederum nach der Tams-Skizze: Kontakt 1 und/oder 12 an den Trafo anschließen und 6 an das Soundmodule.

Gruß
Martin

Hallo Martin,

vielen Dank für die Antwort 🙂 Werde das am Wochenende einmal probieren und mich dann melden ob es geklappt hat.

Viele Grüße
Andreas

Guten Morgen,

klappt super. Noch einmal vielen Dank 🙂

Viele Grüße
Andreas
