Liebe Modellbahnfreunde,
es gibt mal wieder Neuigkeiten aus meinem Bastelkeller.

Dieses Mal ist es eine schon 20 Jahre alte BR 152 150-9 von Märklin mit Außenläufer Sinusmotor mit der Artikelnummer 39340.

Dieses Modell ist mit einem speziellen C90 Decoder mit Sinus Motortreiber ausgestattet, der über
F0 [LV] / [LH] das Spitzensignal sowie das Schlußlicht gemeinsam schaltet, über
F1 [AUX1] das richtungsabhängige Fernlicht,
F2 [AUX2] / F3 [AUX3] jeweils einen der Pantographen ansteuert.

Ziel war es den Sinusmotor, das Fernlicht und die Panthographensteuerung zu behalten sowie das Spitzensignal von den Schlußlichtern zu trennen. Auch sollten die gelben LED-Platinen des Spitzensignals gegen warmweiße ausgetauscht werden. Als mögliche Option habe ich mir eine Ausstattung mit Sound überlegt.

Als neuer Treiber für den Sinusmotor kommen aktuell nur der SUSI BLDC Motor Controller, hier aus dem Forum, so wie der DsM3-Treiber von rail4you.ch in Betracht. Letzterer ist wegen der Piezomotoren zur Pantographenansteuerung in diesem Modell sehr schwierig unterzubringen. Deswegen habe ich bei diesem Modell zum SUSI BLDC Motor Controller gegriffen, der dankenswerter Weise von Florian und Jörg (Alias hampton und Loksound4) Ende 2024 noch einmal für interessierte Modellbahnfreunde produziert wurde.

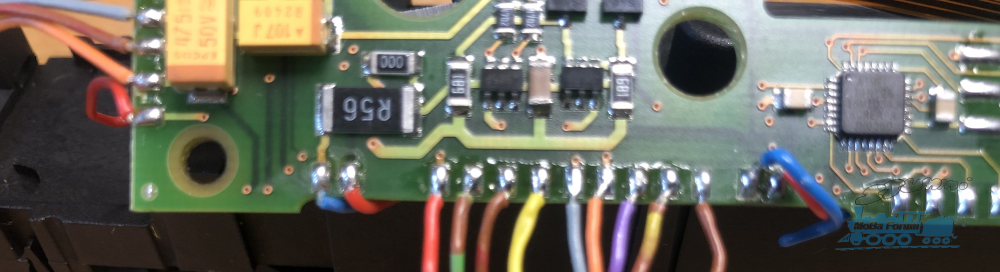

Da der C90 Decoder mit Kabeln in der Märklin-Standartkodierung mit der Hauptplatine verbunden ist, gestaltete sich der Umbau bis auf zwei Punkte relativ einfach.


[Rot]: B | [Braun/Grün]: F2 | [Braun/Rot]: F1 | [Gelb]: RL | [Grau]: FL | [Orange]: V+ | [Violett]: GND | [Braun/Gelb]: F3 | [Braun]: O

1. Für das getrennt schaltbare Schlußlicht muß die Versorgung über AUX-Ausgänge auf der Platine des BLDC Motor Controller mit entsprechend zu dimensionierenden Vorwiderständen laufen. Ich habe mich für 33kOhm entschieden, was mir im Nachhinein doch als etwas zu viel erscheint.

2. Das Fernlicht: Ich habe mich für neue Beleuchtungsplatinen mit warmweißen LEDs entschieden (Märklin E123905). Wenn ich die neue Beleuchtungsplatine an die Hauptplatine angeschlossen habe und über einen AUX-Ausgang das Fernlicht aktiviert habe, erstrahlte das in Fahrtrichtung zeigende Fernlicht. Allerdings glimmte auch das rückwärtige Fernlicht. Deswegen habe ich das jeweilige Fernlicht auch über jeweils einen AUX-Ausgang am BLDC Motor Controller mit entsprechendem Vorwiderstand (2,1kOhm) angeschlossen.

Platz für einen Lautsprecher habe ich in diesem Modell leider nicht gefunden. Vielleicht weiß einer der werten Leser Rat.

Nach Programmierung eines Lokpilot5 mit PluX 22 Schnittstelle von ESU und Testen der Funktionen wurde der schwarze Plastikrahmen um die Pins der PluX 22 Schnittstelle des Decoders entfernt, der Decoder auf den BLDC Motor Controller aufgesteckt und die überstehenden Pins mit der Drahtschere entfernt. Jetzt waren Decoder und BLDC Motor Controller insgesamt schmal genug, um in die Ausfräsung zu passen, in der zuvor der C90 Decoder gesteckt hatte.
Das Anbringen von Isolierband um Decoder und Controller ist hier ratsam.

Die zwischen zeitlich gerissenen Fäden zur Ansteuerung der Pantographen wurden mit einem 0,15mm dicken Nylonfaden (von Knorr Prandell) instandgesetzt.

Ich bin mit der kleinen Bastelei bis auf das etwas zu dunkle Schlußlicht (und den fehlenden Sound) sehr zufrieden. Das Modell hat deutlich an Attraktivität gewonnen und der SUSI BLDC Motor Controller verleiht dem Modell wirklich klasse Fahreigenschaften. Hier noch einmal ein herzliches Dankeschön an Florian und Jörg, die diesen Controller entwickelt und zur Verfügung gestellt haben.

Wie immer kann ich keine Garantie für das Gelingen eines solchen Umbaus übernehmen. Ein solcher Umbau geschieht immer auf eigenes Risiko.
Es grüßt aus dem Bastelkeller
Werner Kampmann

Hallo Werner,

Zitat von Werner Kampmann im Beitrag #1

---

Dieses Mal ist es eine schon 20 Jahre alte BR 152 150-9 von Märklin mit Außenläufer Sinusmotor mit der Artikelnummer 39340.

---

Zitat von Werner Kampmann im Beitrag #1

---

Wie immer kann ich keine Garantie für das Gelingen eines solchen Umbaus übernehmen. Ein solcher Umbau geschieht immer auf eigenes Risiko.

---

Hi Werner,

sehr interessanter Umbau - kannst Du mehr Bilder davon zeigen?!


Viele Grüße, Michael

Hallo

ich habe den gleichen Umbau vor einigen Jahren für die Insider 103er aus 2004 Nr. 39579 gemacht, auch mit der BLDC Platine aus dem Forum. Der einzige Unterschied ist, dass ich einen Zimo Dekoder genommen habe, glaube ich zumindest mich so zu erinnern. Der Umbau war relativ einfach, muss ich sagen. Wie man die Platine anschliessen muss, ist hier im Forum im BLDC Thread bestens beschrieben.

RE: SUSI BLDC Motor Controller

Besten Dank für die Angabe des Nylon Fadens. Bei meiner Lok ist durch eine Unachtsamkeit im Untergrund auch einer gerissen und wartet auf Reparatur.

Gruss

Stephan
