Hallo,

ich habe mir zum Testen und einen kleinen Schienenkreis in Spur N gebaut. Da meine Moba Skils aus dem Jahr 1986 sind und ich seit dem nichts mehr gemacht habe dachte ich das dies eine gute Idee zum übern und lernen ist, währen ich mir in meinem Arbeitszimmer eine Spur N MoBa als Rentnerprojekt aufbaue.

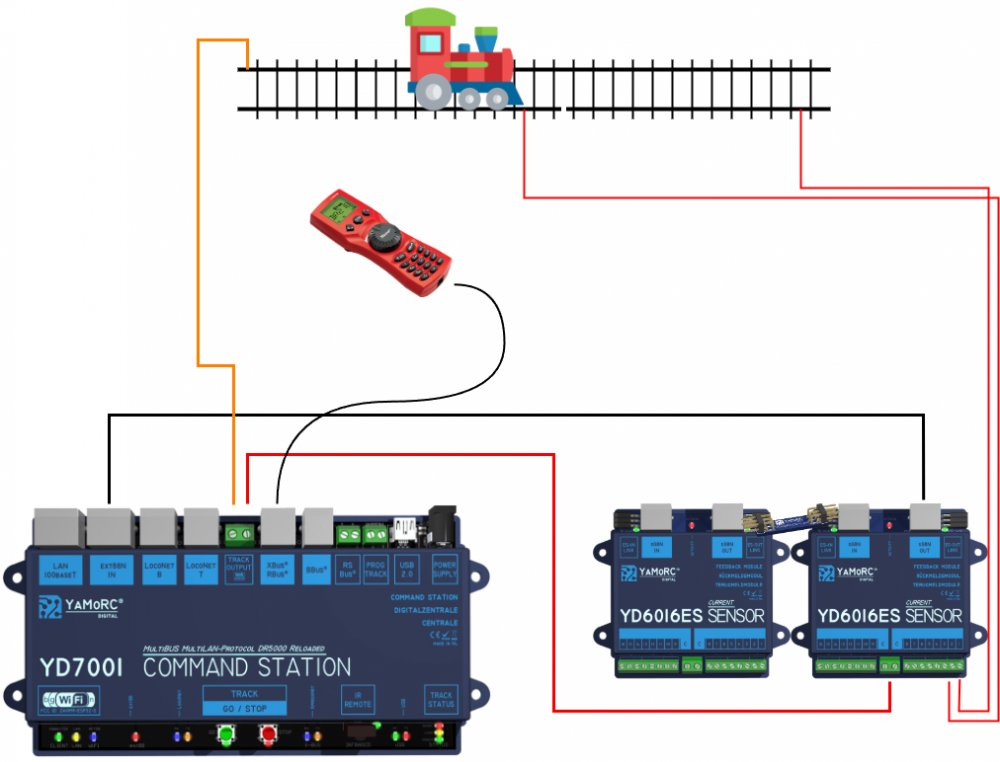

In der Bucht habe günstig eine umgebaute DR5000 bekommen (Also jetzt YD7001-E) und habe mit zwei Rückmelder YD6016ES gekauft. Das erste Rückmeldemodul ist per SN88 verbunden, das zweite per ES-Link am ersten. Eine Roco Multimaus habe ich auch günstig bekommen und diese ist per XBus an der YD7001-E verbunden. Da Bilder mehr als Worte sagen hier ein überblick:


Im ganzen sind 6 Rückmelder auf dem Kreis verteilt, eine Lok kann ich ohne Probleme fahren lassen.

Nur stellt sich mir die Frage wie ich die Adressen der Module programmiere und die Rückmelder in Rocrail einzutragen. Über die USB-Konfigurationsprogramme von YaMoRC kann ich die Module ansprechen, aber ich finde da nichts wie ich die Adressen (also 1. Modul 300-315, 2. Modul 316-331 usw) programmieren kann.

Im Verbindung mit einer z21 habe ich jede menge Anleitungen gefunden, doch leider nicht mit der YD7001-E.

Könnte mir da jemand bitte auf die Sprünge helfen?

Schöne Pringsten noch,
Carsten

Hallo Carsten,

Zitat von C_K_Martens im Beitrag #1

---

Im Verbindung mit einer z21 habe ich jede menge Anleitungen gefunden, doch leider nicht mit der YD7001-E.

---

Zitat von C_K_Martens im Beitrag #1

---

Nur stellt sich mir die Frage wie ich die Adressen der Module programmiere und die Rückmelder in Rocrail einzutragen. Über die USB-Konfigurationsprogramme von YaMoRC kann ich die Module ansprechen, aber ich finde da nichts wie ich die Adressen (also 1. Modul 300-315, 2. Modul 316-331 usw) programmieren kann.

---

Hallo Vikr,

Zitat von vikr im Beitrag #2

---

https://www.dcctrainautomation.co.uk/use...016ES-CS.en.pdf
an welcher Stelle, wenn Du der Anleitung folgst, klappt es nicht wie erwartet? Module so wie in Deiner Zeichnung hintereinander verbinden und testen, ob die Reihenfolge stimmt.

---

Hallo Carsten,

Zitat von C_K_Martens im Beitrag #3

---

Nur will ich ja die Adressen der Module vergeben (geplant ist hier 300-315, 316-331 usw) um diese dann in Rockrail einzutragen.

---

Hallo,

Zitat von vikr im Beitrag #4

---

diese Zentale liefert Dir an diesem Bus mit den beiden Modulen die aufsteigenden Adress-Nummern 1 bis 32 (oder 0 bis 31?). Das Mappen auf 300 bis 315 und 316 bis 331 muss in Rocrail erfolgen. Rocrail macht da auch etwas automatisch, was Du dann per Offset manuell so anpassen kannst, wie es Dir gefällt.

---

Zitat von vikr im Beitrag #4

---

diese Zentale liefert Dir an diesem Bus mit den beiden Modulen die aufsteigenden Adress-Nummern 1 bis 32 (oder 0 bis 31?). Das Mappen auf 300 bis 315 und 316 bis 331 muss in Rocrail erfolgen.

---

Zitat von C_K_Martens im Beitrag #5

---

Wenn ich die Adressen konfigurieren möchte muss ich als erstes ein YD6016LN-CS oder YD6016RB-CS an die Zentrale anschließen und dann die YD6016ES-CS dahinter.

---

Hallo Karst,

Zitat von Karst Drenth im Beitrag #6

---

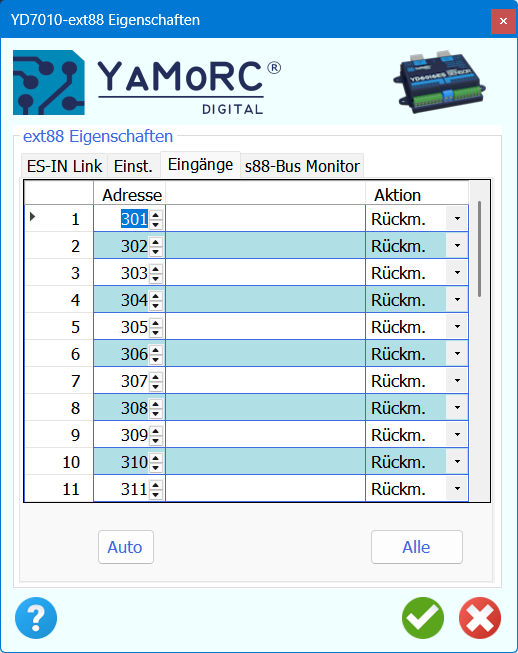

Wie bei dem YD6016LN kann die Zentrale das gleiche. Alle Adressen am s88N Bus sind individuell zu vergeben.

---

Hallo Carsten,

Zitat von C_K_Martens im Beitrag #5

---

Bei des per ES-Link an der zentrale angeschlossenen YD6016ES-CS werden die Adressen von der Zentralle ab 0 vergeben. Wenn ich die Adressen konfigurieren möchte muss ich als erstes ein YD6016LN-CS oder YD6016RB-CS an die Zentrale anschließen und dann die YD6016ES-CS dahinter.

---

Hallo,

Zitat von Karst Drenth im Beitrag #6

---

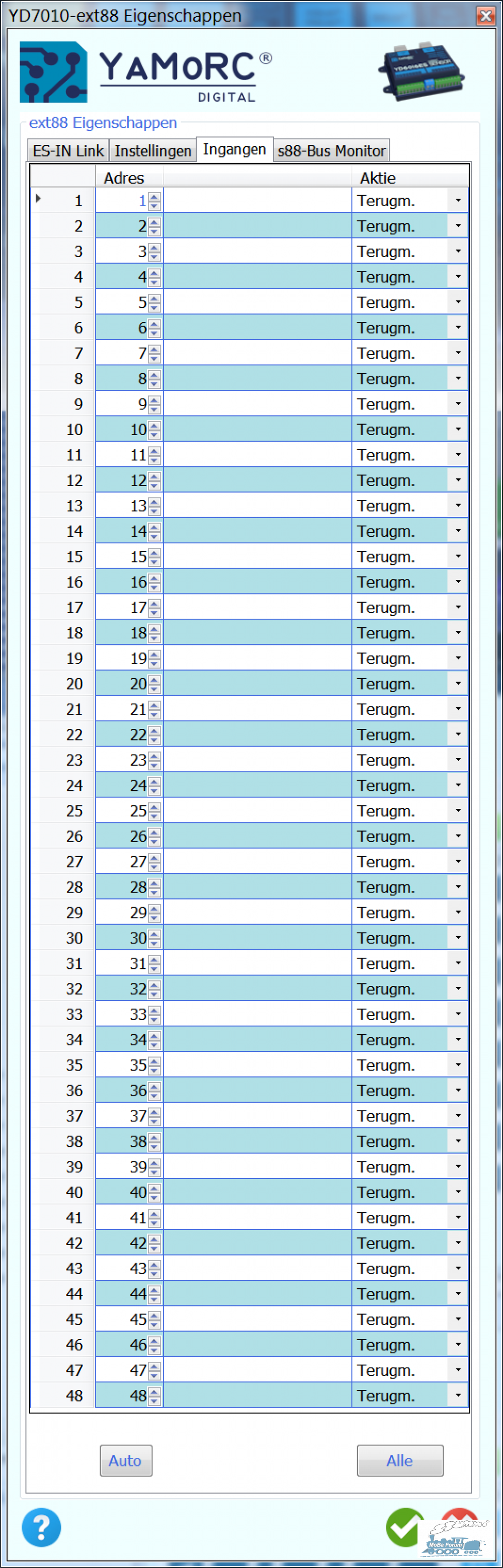

Beides stimmt so nicht ganz...

---

Zitat von Karst Drenth im Beitrag #6

---

Wie bei dem YD6016LN kann die Zentrale das gleiche. Alle Adressen am s88N Bus sind individuell zu vergeben.

---

Zitat von vikr im Beitrag #8

---

Es fehlen da m.E. lediglich noch die Verbindungen zu den drei Common ("C") Klemmen, um die Kontakte 9 - 32 nutzen zu

---

Hallo Carsten,

Zitat von C_K_Martens im Beitrag #10

---

Nur bin ich scheinbar zu blind im YaMoRC Konfigurationsprogramm die Option zu finden um die Adressen individuell zu vergeben.

---

Zitat von vikr im Beitrag #11

---

Hallo Carsten,

Zitat von C_K_Martens im Beitrag #10

---

Nur bin ich scheinbar zu blind im YaMoRC Konfigurationsprogramm die Option zu finden um die Adressen individuell zu vergeben.

---

was liefert der Rocrail-Rückmelder-Monitor (kann auch etwas anders heißen)?
Berichte mal, was Rocrail meldet, wenn Du Klemme 16 des rechten Moduls über einen 1, 5 KOhm Widerstand mit Common verbindest.
Danach berichte, was Rocrail meldet, wenn Du Klemme 1 bzw, 16 des linken Moduls per Widerstand mit Common verbindest.

MfG

vik

---
