Hallo zusamnen
Ich hatte heute ausgiebig Zeit Tinkercad und meinen neuen 3D Drucker zu testen.. das kam dabei raus.

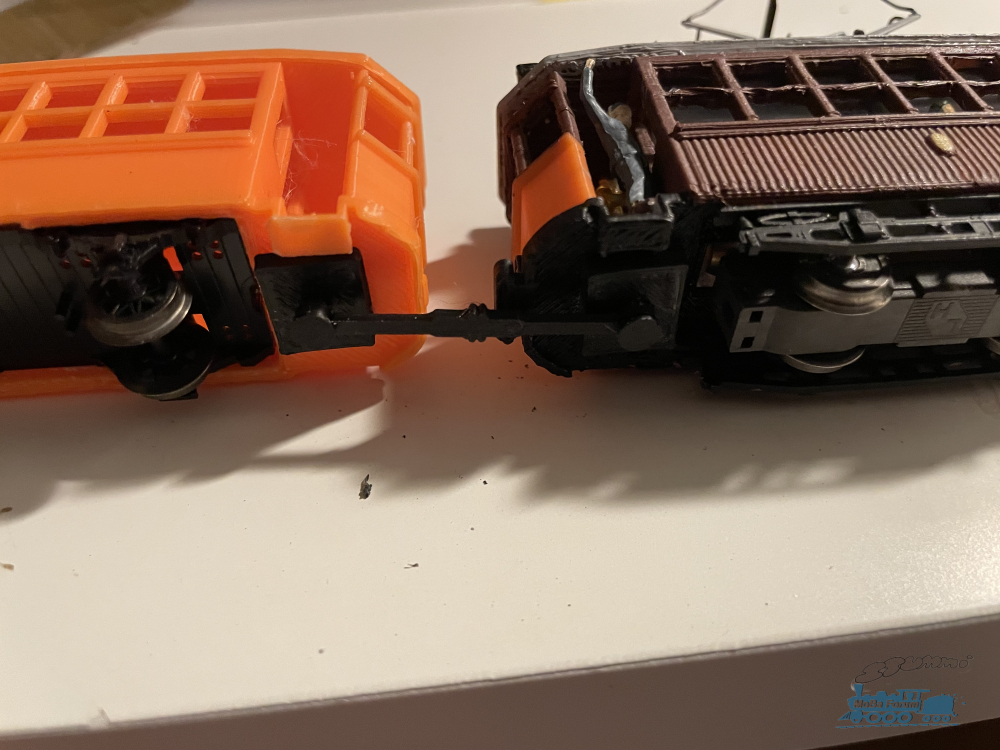

-Kupplungen(halbwegs Bügelkupplungskompatibel)
-Kuppelstangen
-Zapfen und Unterlageplatten
Alles schon verbaut.. tut was es soll
Die Fahrleitungsmasten bekamen einen Ausleger aus 1.75mm Filament ab Rolle.. der Verstärkungsbogen ist "Druck Abfall"

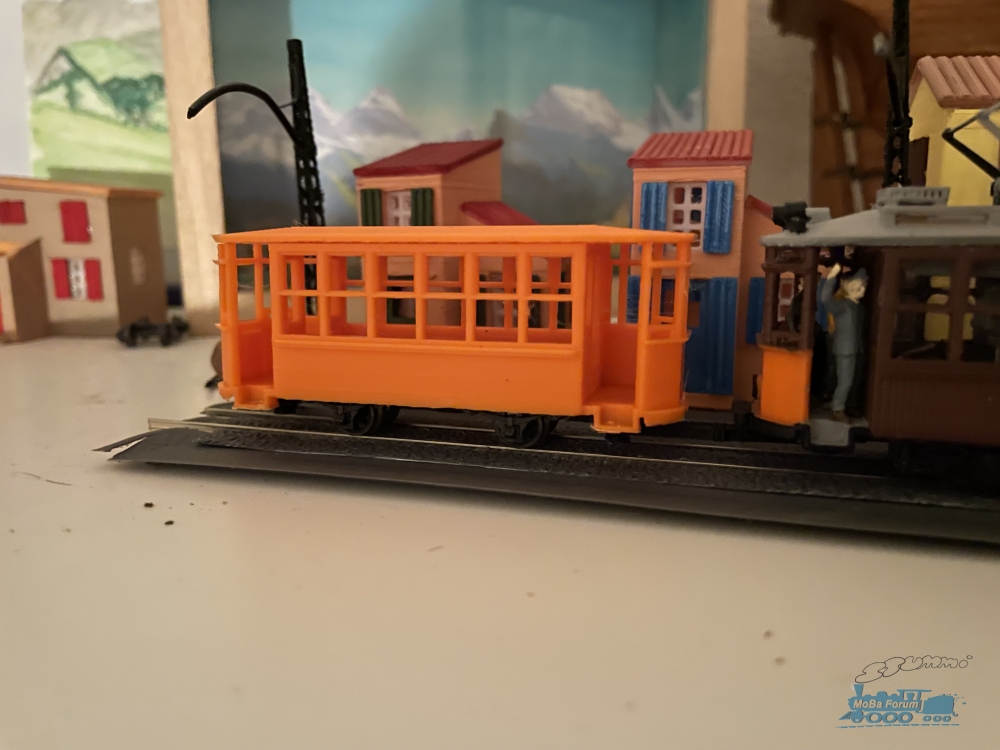

Und mein Soller TW bekam einen Anhänger.
Nein nicht den Sommerwagen.. den "Winteranhänger".
Er steht im Moment schon ganz gut auf einen eingepassten Fahrwerk.
Mit dem neuen Drucker gelang der Druck definitv besser..und schneller.
Grüsse Boris

Hallo zusammen

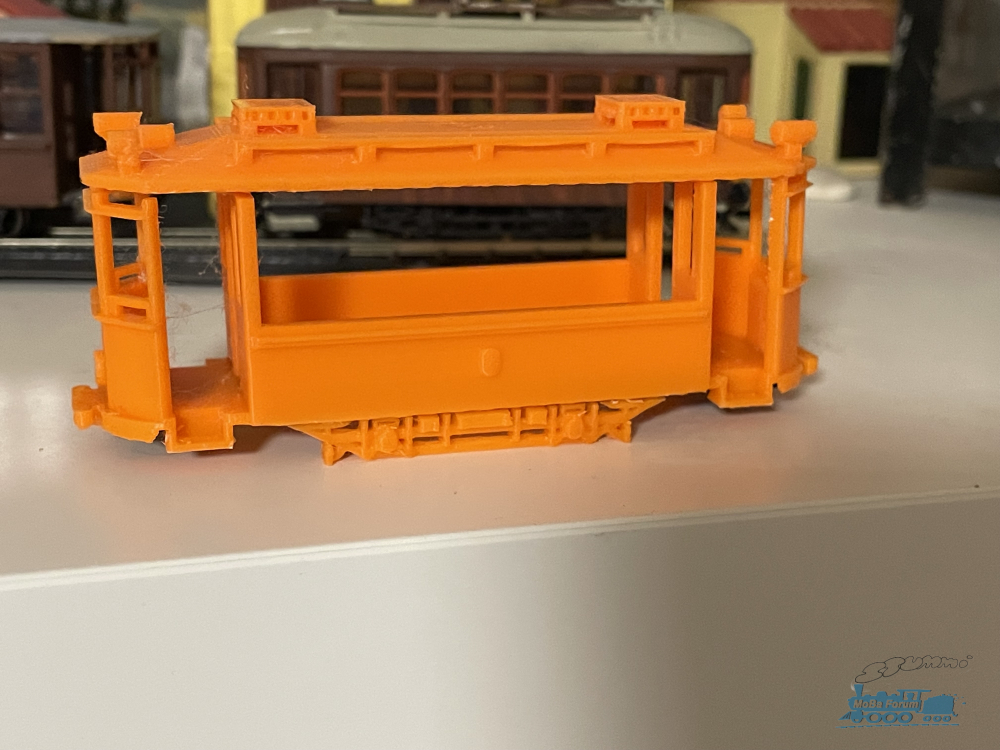

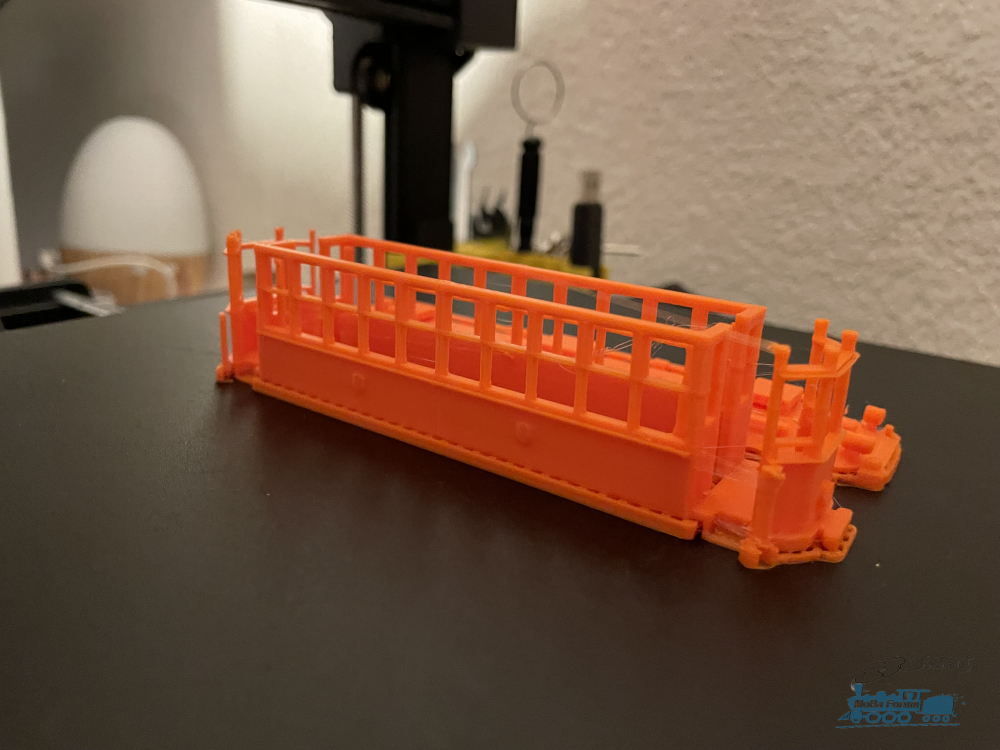

Ich hab mal mit Tinkercad etwas rumgespielt und die STL Datei des Soller TW angepasst so dass ein echter Zweirichtungswagen als ATW mit halbhohen Seitenwänden daraus entstanden ist.
Der erste Druckversuch ist schon ganz ok.. ich werde nun noch die Seitenwände etwas anpassen
So dass sie etwas mehr nach "Niederbordwagen"ausschauen. Ein Segeltuchverschlag wird dann von oben heruntergelassen.
In einem nächsten Schritt werde ich eine Ausführung mit geschlossener Seitenwand und Schiebetüre.
Grüsse Boris

Hallo zusammen

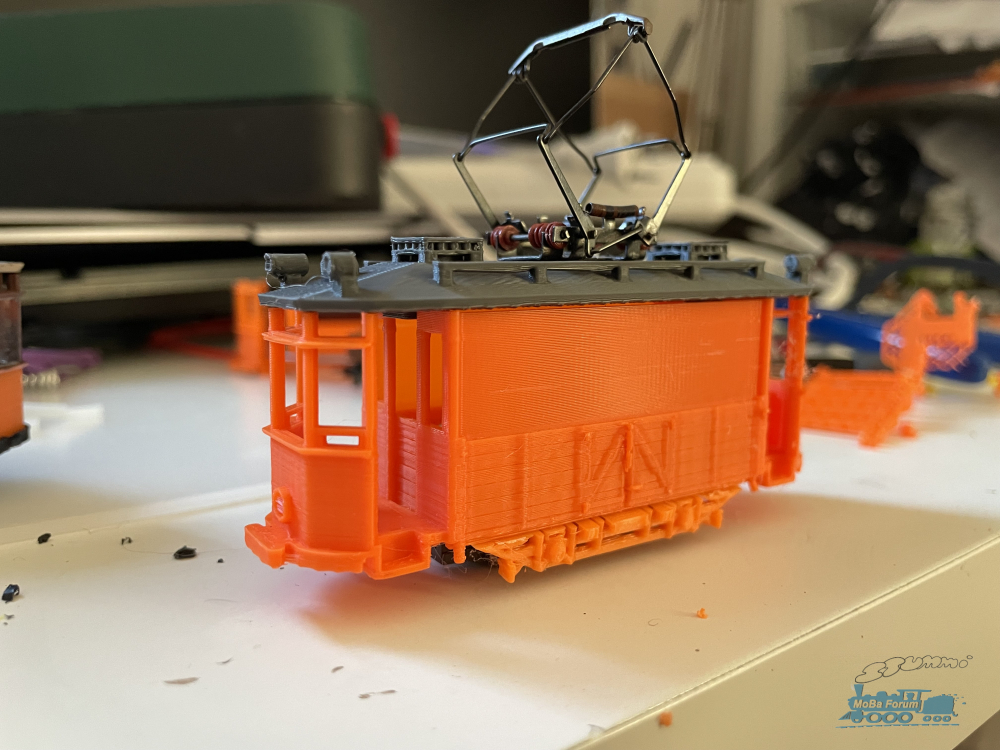

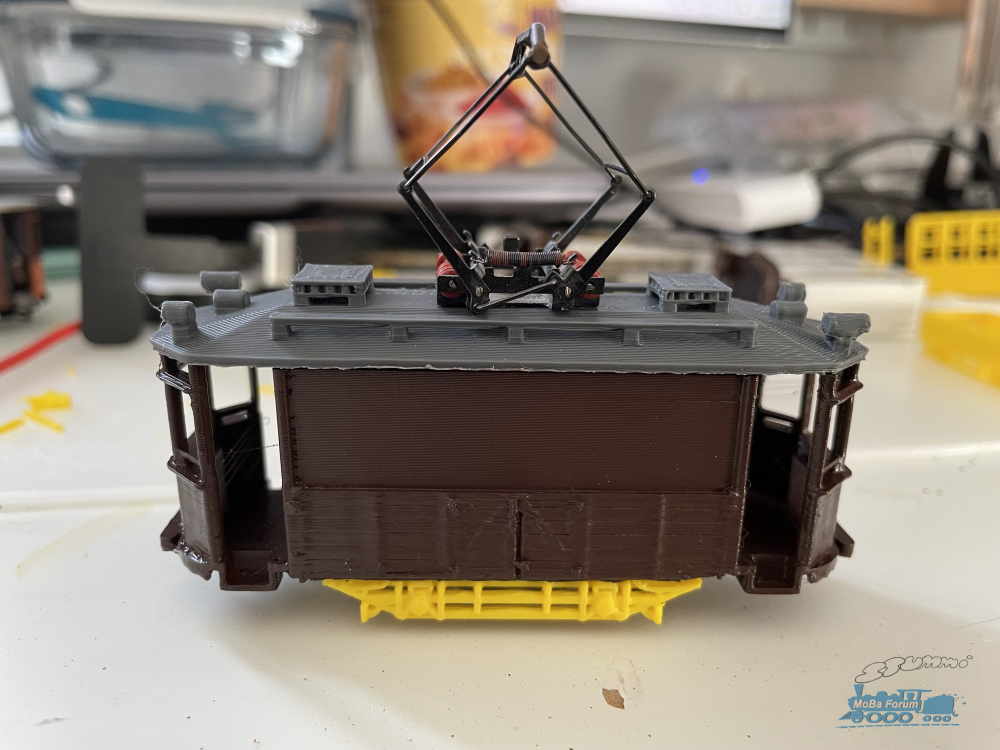

Nach etwas Arbeit in Tinkercad und einer neuen Rolle Filament steht er nun da .. der Gütertriebwagen.
Basis ist der bekannte Triebwagen aus Thingiverse..
Er bakam die Fahrgastsektion raus und ein neues Mittelteil eines Englischen Nieder bordwagens angepasst und hereinoperiert. Dann als Basis für eine Plane einfach eine dünne Wand hintendran..
Da lässt sich dann eine Plane aus Kosmetiktüchern aufkleben.

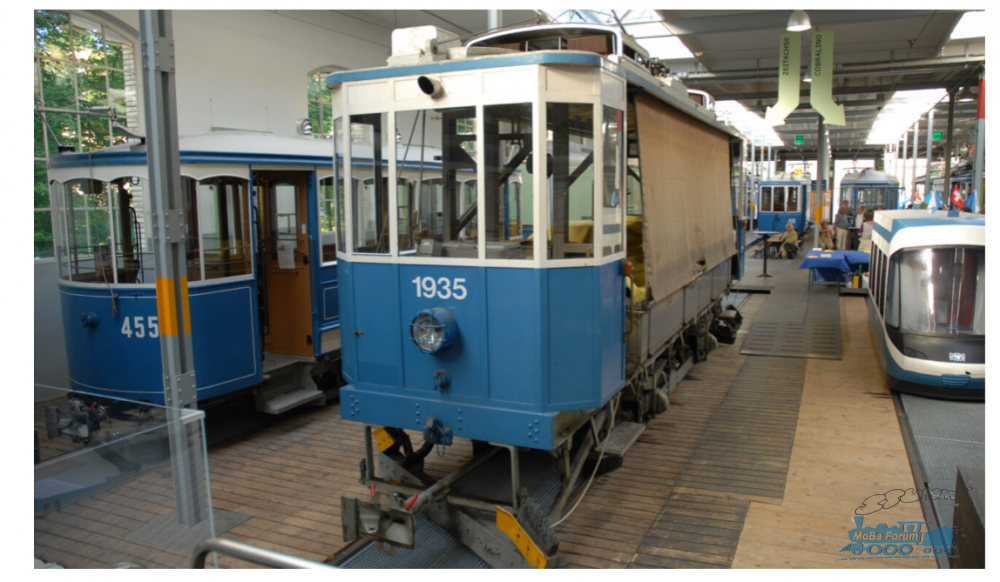

Ganz Freelance ist er nicht..solche Typänhliche Fahrzeuge gabs in Zürich .. Fotoquelle Tram Museum Zürich
Ich bin den Wagen seinerzeit noch als Begleiter bei Extrafahrten mitgefahren.. es war im leeren Zustand sehr immer sportlich mit den den 2x60 PS und wenig Eigengewicht hatte die Kiste eine nicht zu unterschätzende Schleudertendenz🥳
Wär doch auch was für @lernkern für die Rollwagen Grube🙋🏼‍♂️hättest Platz für Gewicht , Decoder und einen Powerpack.
Die nächsten Klone sind schon in Arbeit.. ein2 ubd 4 Achsiger Abkömmling des Soller TW..🙈
Grüsse Boris

Hoi Boris.

Die Wagen der Tranvia de Soller mit den hölzernen Wagenkästen gefallen mir sehr. Gab es da Vierachser oder wird das ein Freelance-Wagen? Als Strasenbahner verstehe ich sehr gut, warum du vier Achsen brauchst .
Das mit dem Gütertriebwagen muss ich erstmal sacken lassen, kann schon sein, das deine Idee noch fruchtet.
Ich schaue auf alle Fälle gerne weiter zu, was sich bei dir entwickelt.

Viele Grüße

Jörg

Hallo Jörg
Das mit dem GüterTW war ja auch mehr eine Idee.. etwas weitergesponnen.. er könnte ja nen Hilfsdiesel haben.. Hybrid..
eine Überlandlinie in CH hatte 2 solche Dinger. 4Achser halt.. einer lebt sicher noch.. der andere.. keine Ahnung..
Er fährt auf einem Halling Varioantrieb.. ..

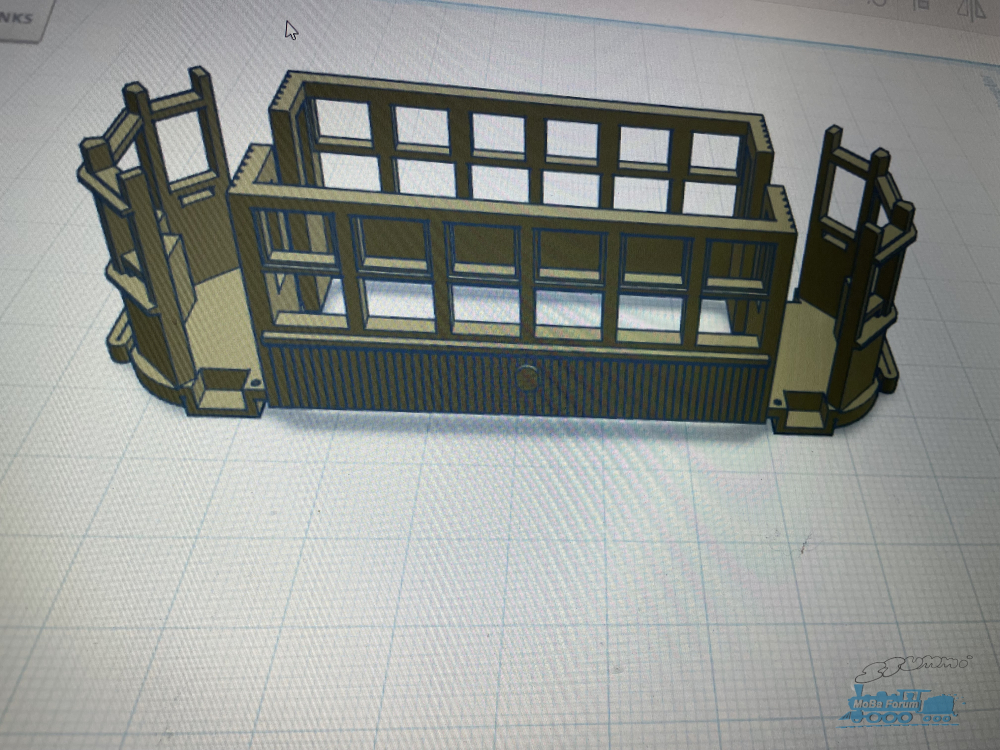

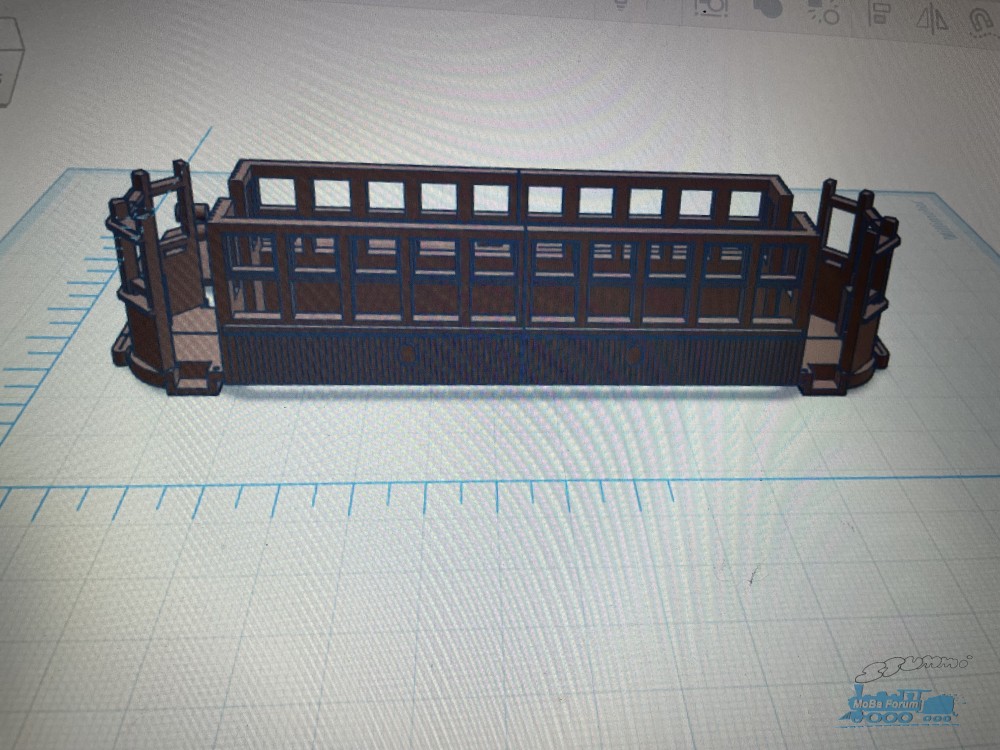

Der 4 Achser ist lose an einen Lissabonber Brill Triebwagen angelehnt.. technisch einfach den Mallorca TW längs aufgeschnitten und dann noch Quer.. das 3 mal kopiert gedreht und wieder zusammengefügt..ähnlich beim Dach..
Hab grad beim Drucken gesehen dass er in der Miite noch nen Spalt hat..🙈

Und muss erstmal nach nem Fahrwerk Ausschau halten..
Grüsse Boris

Hallo zusammen

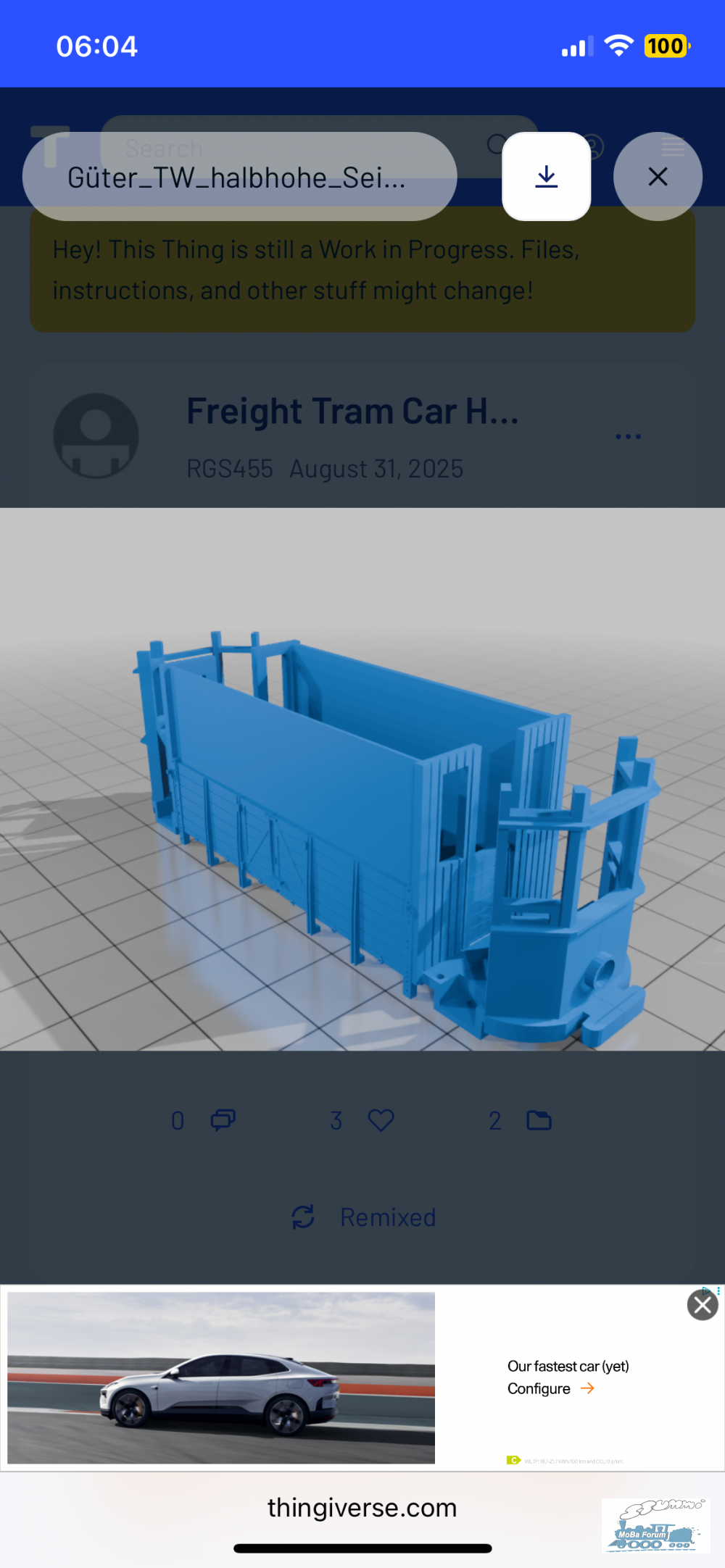

Ich hab die Druckdaten des Güter TW , der Variante des Original TW mit 4 Türen und selbst designte Kupplungen auf Thingiverse hochgeladen
https://www.thingiverse.com/thing:7132451
https://www.thingiverse.com/thing:7132702
https://www.thingiverse.com/thing:7132451
Grüsse Boris

Der 1. und 3. Link sind identisch.

ich denke er wollte https://www.thingiverse.com/thing:7132426
posten....
Sehr schön überigens

@ERI_BE
Danke👍🏼
Designen ist einfacher als Files hochladen und Links posten😆
Nun wo ich raushab wie man STL Files schnibbelt
kann ich auch Hintergrundhäuser als Halbrelief drucken.
Zuerst jetzt aber Ferien.. hoffentlich klappts dieses Jahr mal mit einer Fahrt in einem alten "Ventotto" bevor sie abgelöst werden.
Grüsse Boris

Hast du die mit filament gedruckt ? oder Harz?


das mit dem Stl Schnitt will mir nicht immer gelingen
Aber ich werde auch dieser Tage schräge Häuser bauen müssen ...
irgendwie ist es echt anstrengend. Ich habe jetzt gerade einen kleinen Güterschuppen gezeichnet.
Aber mir fehlen die Maße für die Auhagen Fenster und Türen
Oder Faller
vielleicht könne wir uns mal austauschen ...
Auch Finnpappe finde ich spannend , aber lasern kann ich nicht . und eigentlich möchte ich es so
einwenig Oldschool machen .... (ich hatte mal so ein siedlungshaus von faller Dach und Fenster waren Kunstoff und die Mauerm dicke Pappe , lange bevor es Lasercut gab... )

Seuftz...

Hallo zusammen

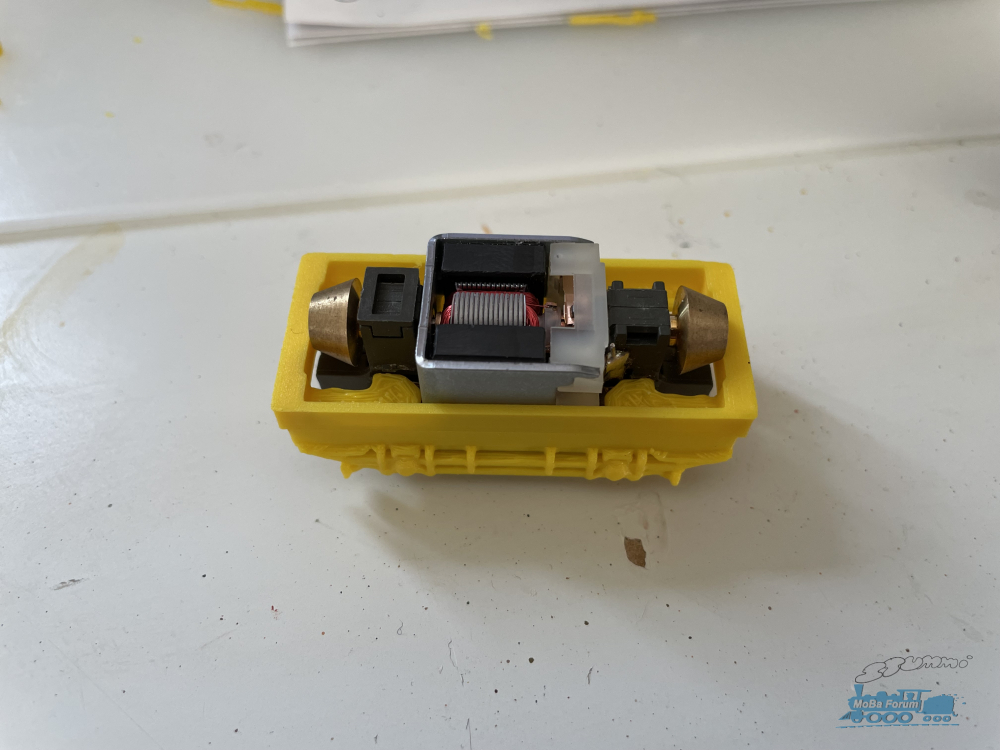

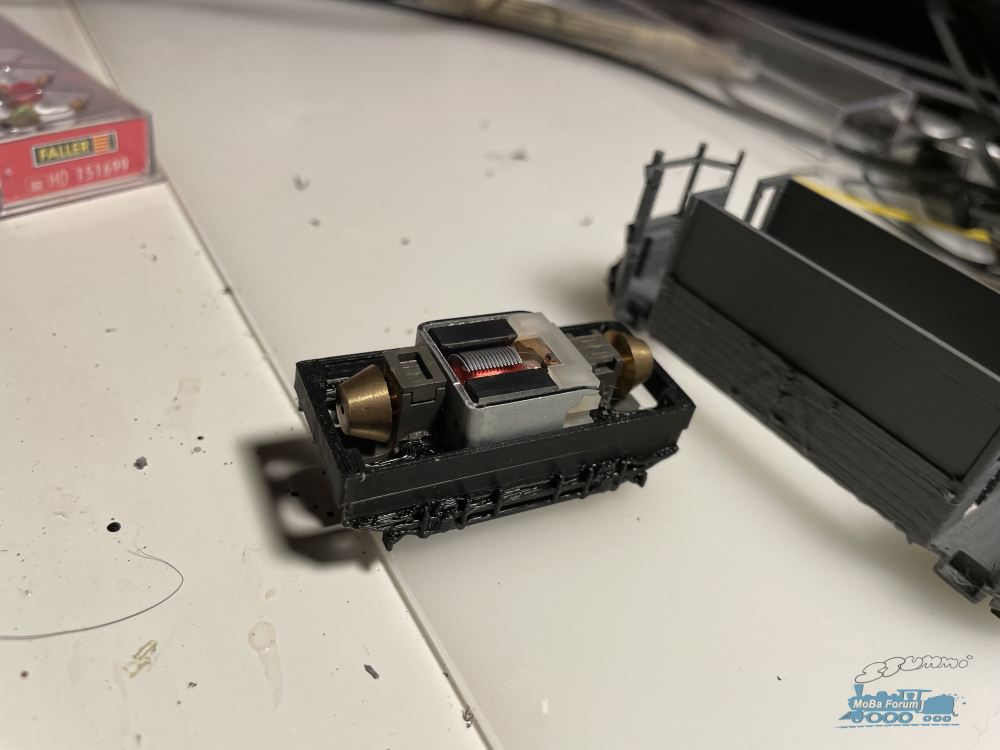

Nach etwas Arbeit an Tinkercad habe ich ein Untergestell designt in welches sich die Halling Varioantriebe einklipsen lassen, komplett mit den Seitenblenden, so wie Herr Halling das auch macht.
Für Schmalspur liegen die Blenden sehr weit aussen, dafür ergibt sich so der Auflagepunkt Wagenkastens. Das Untergestell pass natürlich auch in den Güter TW.. Somit schon fast ein Baukastensystem.
Die Fotos zeigen noch die Testversion.. musste nochmals die Rastnasen etwas anpassen und etwas mehr Spielraum für die Schwungmassen schaffen.
Der Achser kommt im Moment grad nicht..
Dafür ein Arbeitswagen nach Vorbild Rio de Janeiro.

Grüsse Boris

Hallo zusammen.

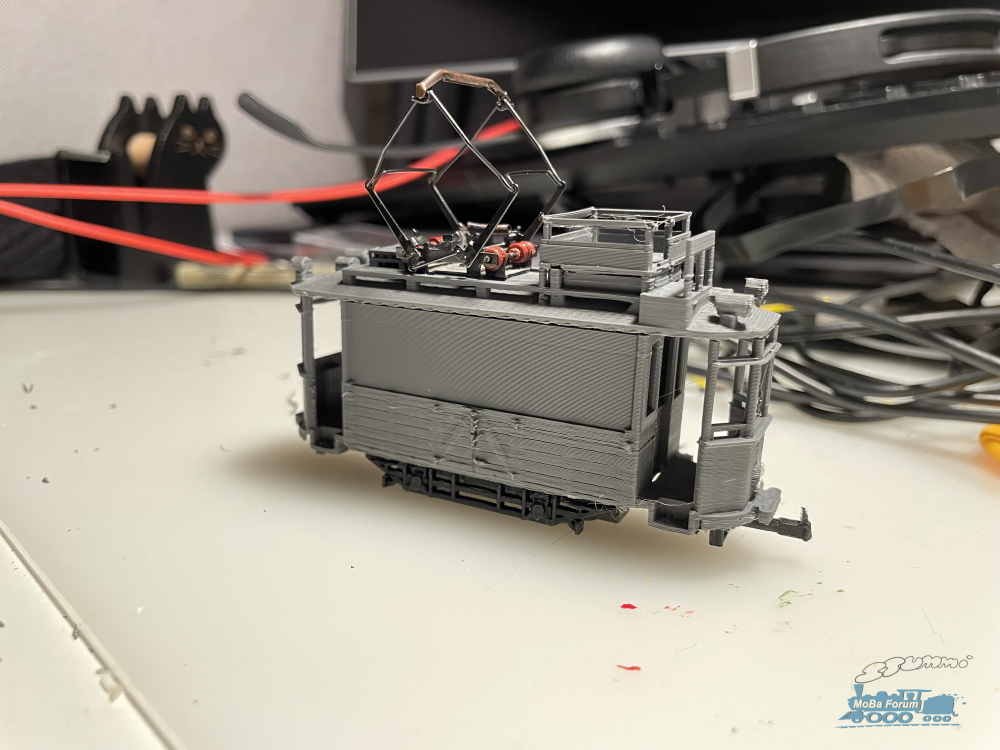

Ich hatte vor meinen Ferien noch die Möglichkeit etwas weiter am Arbeitswagen zu tüfteln.. hier ein erster Druck mit Arbeitsbühne auf dem Dach. Die Höhe des Geländers ist noch zu tief.. ist schon in Arbeit... aber sonst schon ganz ok. Mit dem Druck in Grau erspar ich mir die Malerei..
Der Halling Varioantrieb hat jetzt eine Komplette Halterung mit Blenden bekommen.. nur noch einklipsen und Aufbau drauf stellen..

Im Moment bin ich eher Cosplay Sachen für meine Tochter am drucken ☺️und fürs Geschäft am designen und Drucken..Sensorhalterungen..Distanstücke.. wofür ich früher die Werkstatt gegangen wäre und Material zusammensuchen und bearbeiten..
Ein paar Klicks und 1m Filament später aus dem Drucker nehmen..
.
Grüsse Boris

Das schaut ja schon ganz gut aus.
Und dann bräuchten die noch eine Leiter um auch auf die arbeitsbühne zu kommen. Die könnte man ja seitlich anhängen . Und irgendwie sieht der Bügel vom stromabnehmer ziemlich mitgenommen aus...
Aber so gefällt mir die schon sehr sehr gut auch die Lösung mit dem Antrieb und der Befestigung.
