Hallo zusammen,

da ich noch 3x Roco Ludmillas habe, welche 8-pikig daher kommen, ich aber "Spiel- und Lichtfan" bin, mussten die alten Exemplare umgebaut werden. Den Beginn machte BR 232 683-3(Roco Nummer 43705). Dieses Modell habe ich als Grundlage genommen, einen Schaltplan und Platine aufzusetzen (in KiCAD gezeichnet), die folgende Ansprüche umsetzt:
- Plux22 Schnittstelle
- getrenntes Licht v/h (also 4 Anschlüsse am Decoder belegt)
- Anschluss für Lausprecher
- Anschluss für Puffenkondensator
- Anschluss für optionalen Entkuppler
- passende Schallkapsel für Einbauraum in den Roco Ludmillas

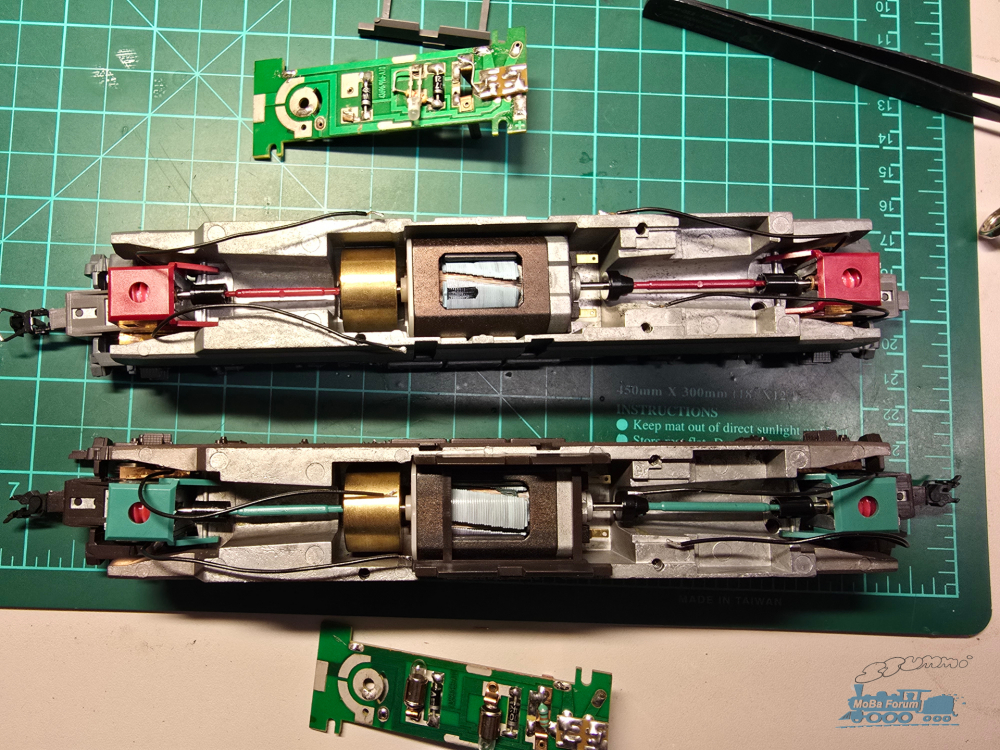

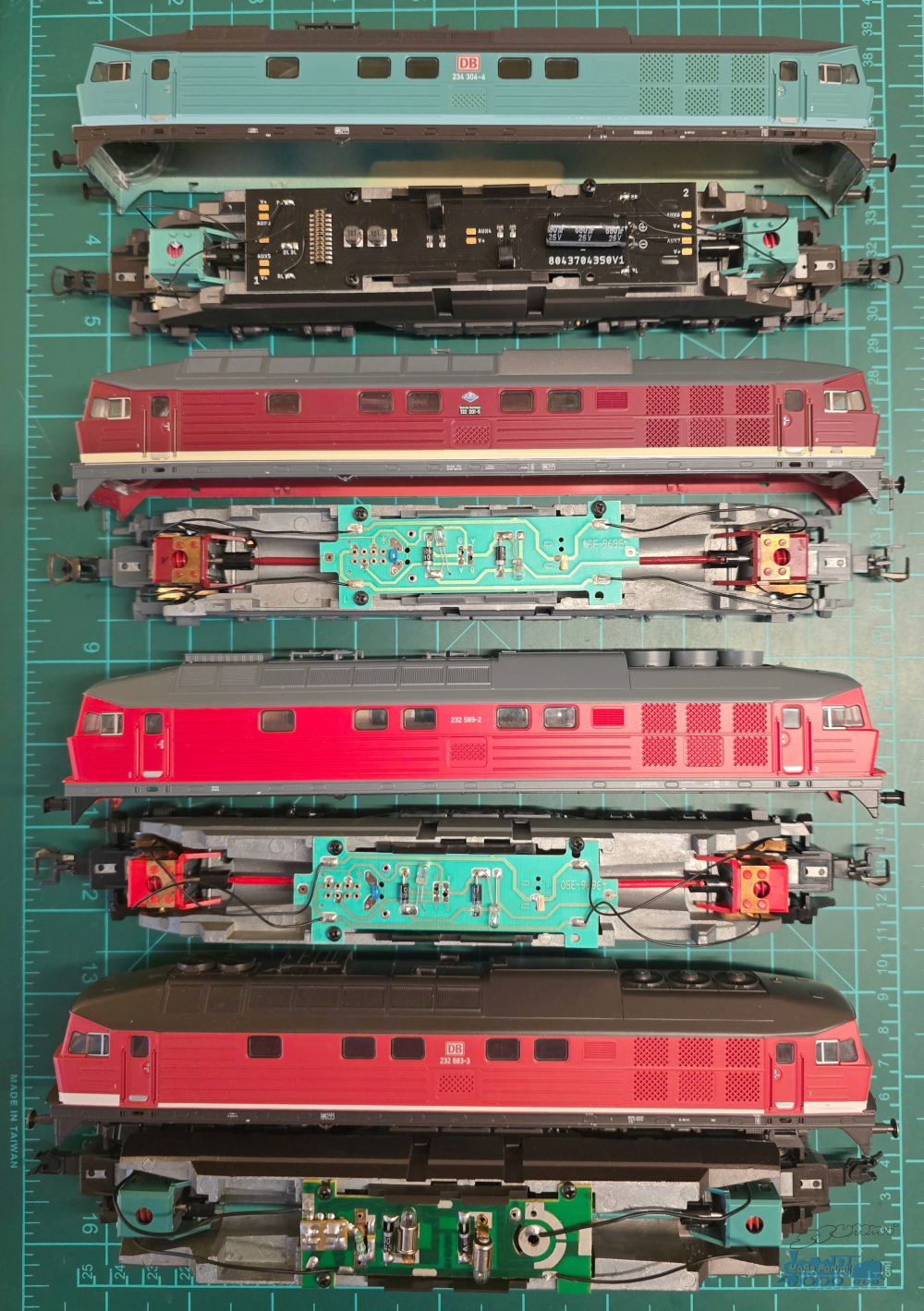

Im Verlauf des Projekts musste ich feststellen, dass es wohl (kein Anspruch auf Vollständigkeit) mind. 4 verschiedene Chassis-Formen gibt. Und gerade die Lok, welche ich "belichten und besounden" wollte, hatten den größten Änderungsaufwand: etwas freifräsen für den Decoder, ordentlich freifräsen für den Sound (was in späteren Chassis ohne fräsen geht).

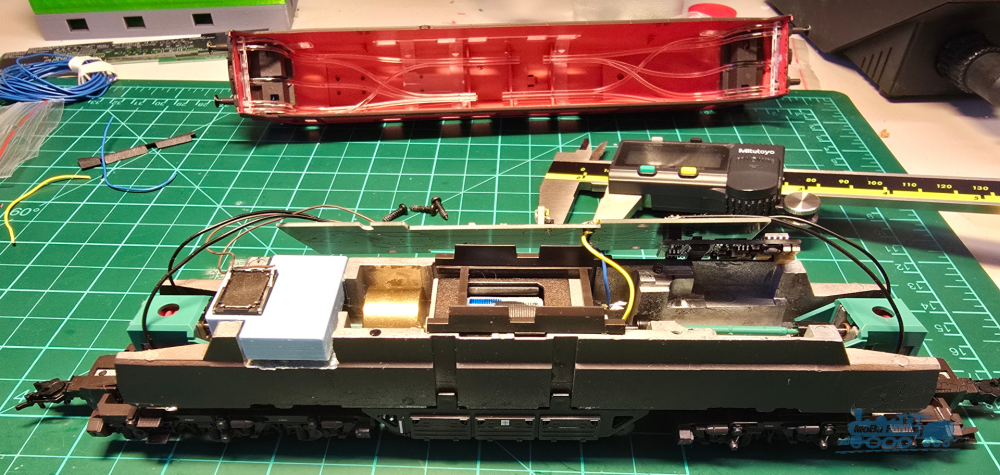

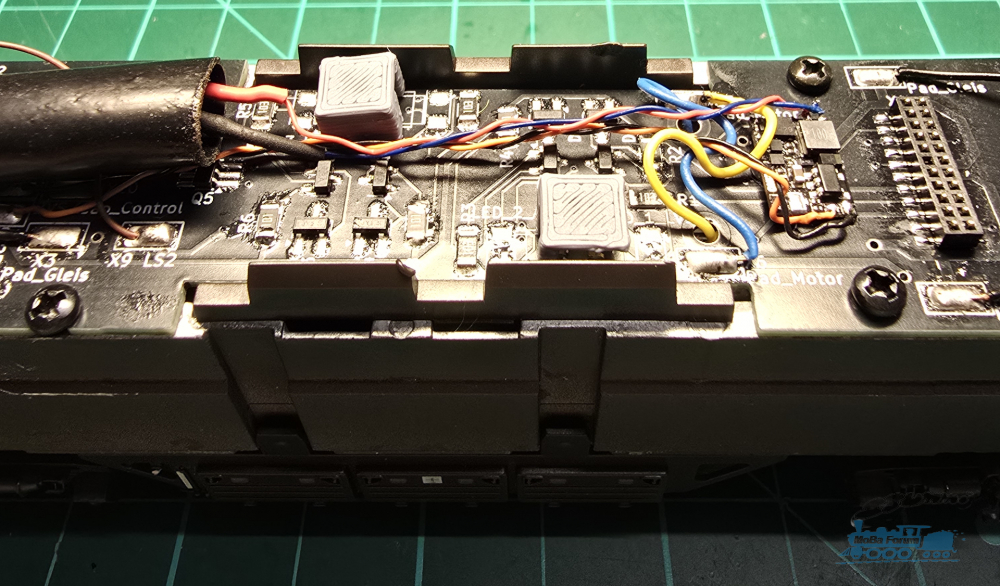

Nach meiner Fräs-Session hat dann alles gepasst und das Ergebnis sieht so aus: Platine samt Decoder (ESU Loksound 5, Lautsprecher 15x10 (war beim Loksound 5 dabei)) ist drin, ebenso ein Zimo Staco 3B

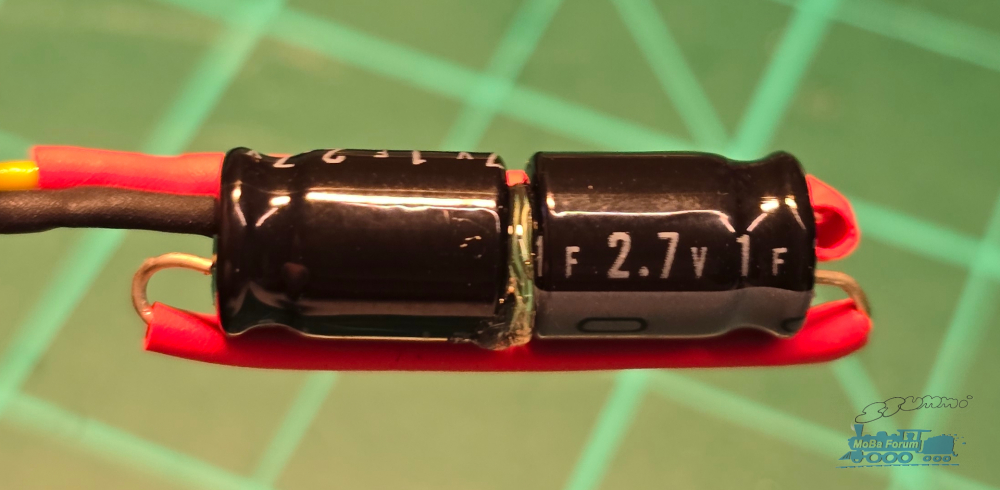

So sieht der GoldCap im Inneren des Gummischlauchs (man kann auch Schrumpfschlauch nehmen) aus:


Die LEDs sind mittels einer LED-Platine in Höhe der Lichtleiter gewandert, damit in Achse der Lichtleiter das Licht eingekoppelt werden kann, Streulicht in den benachbarten Lichtleiter habe ich mittels Lichtschott beseitigt.

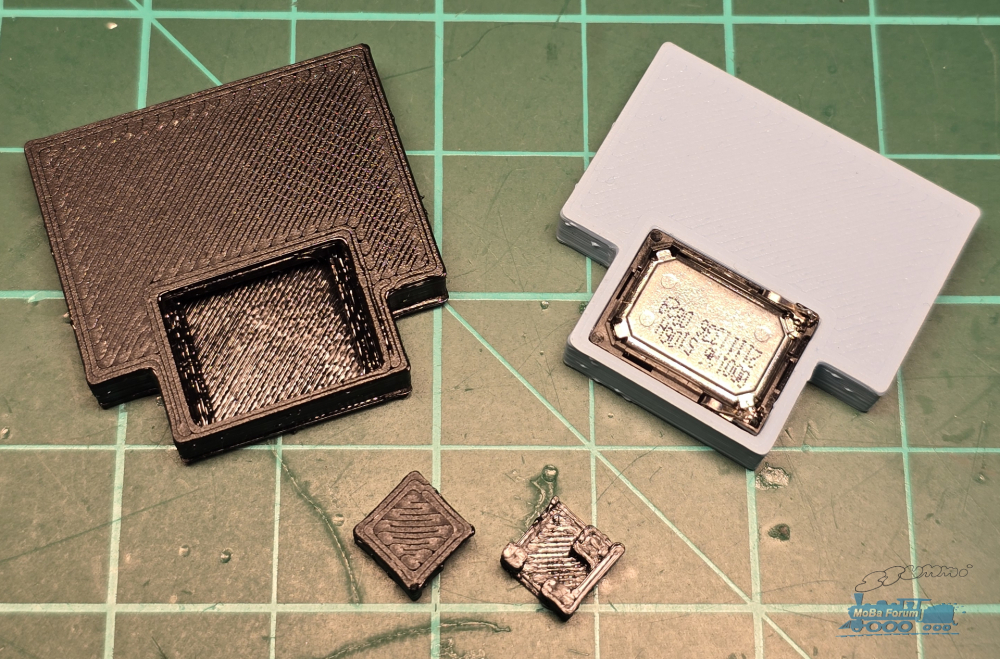

Schallkapsel und Lichtschott mal einzeln:

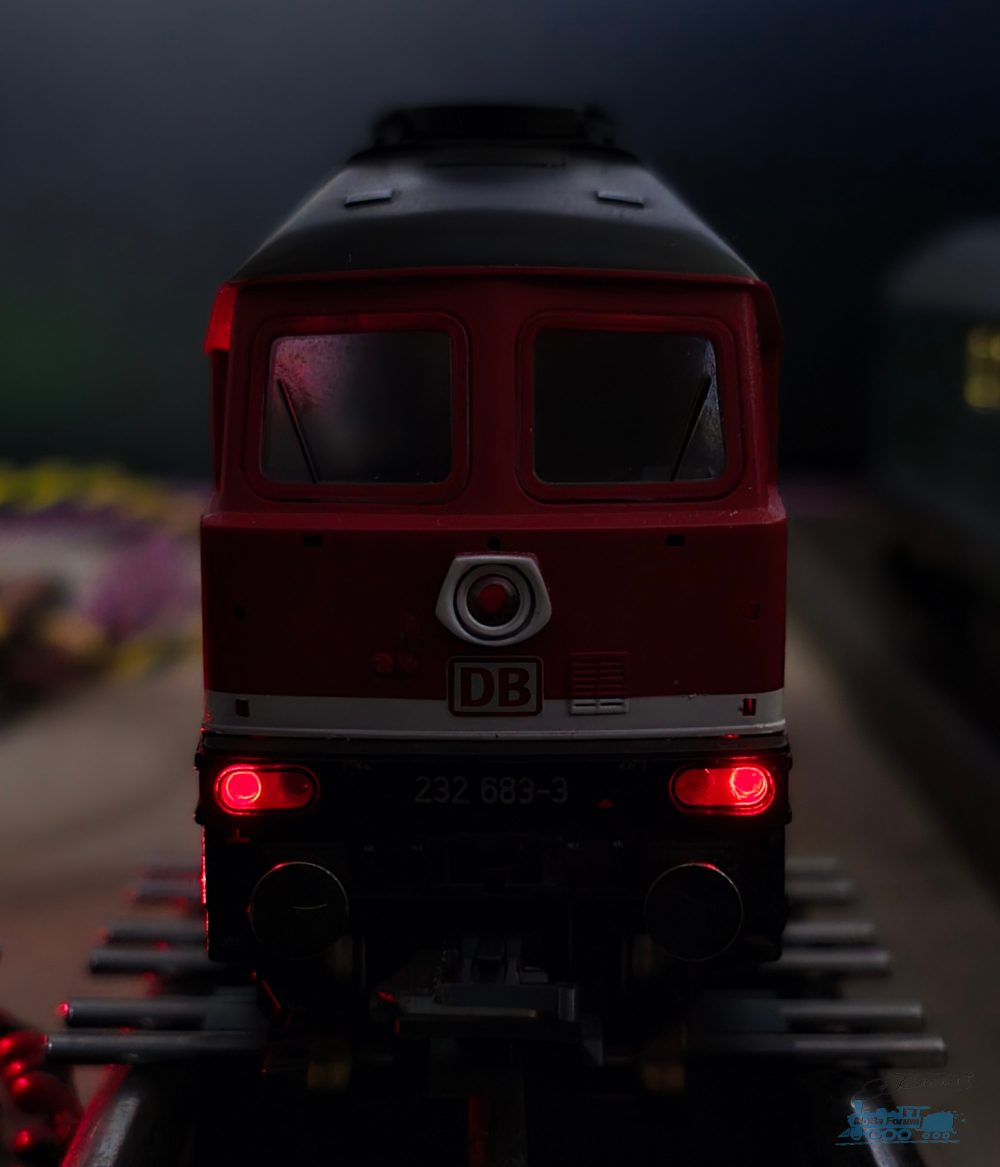

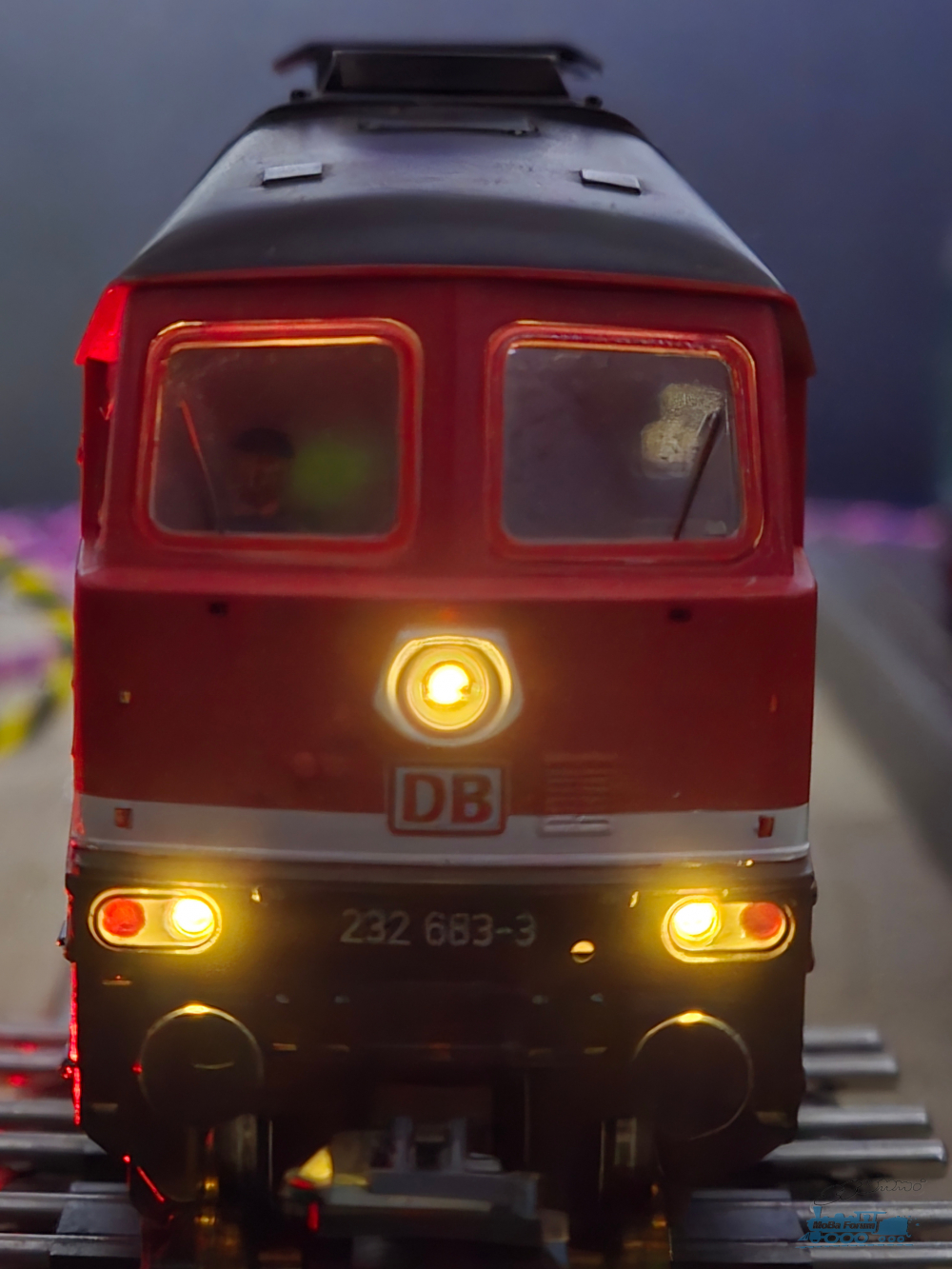

Ergebnis einzeln:

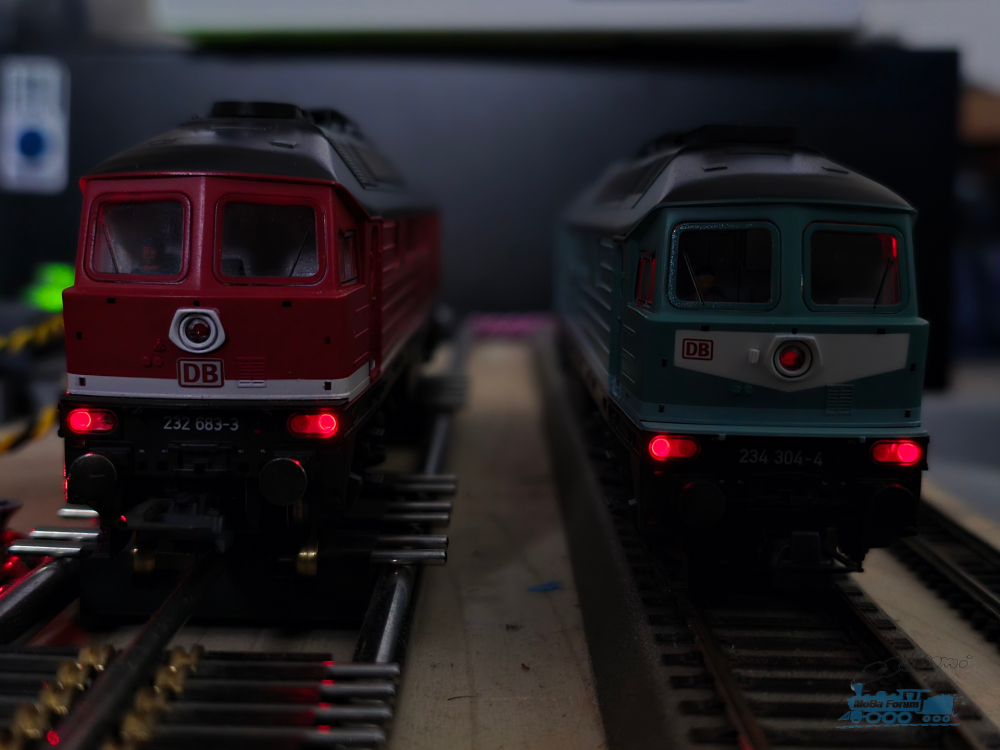

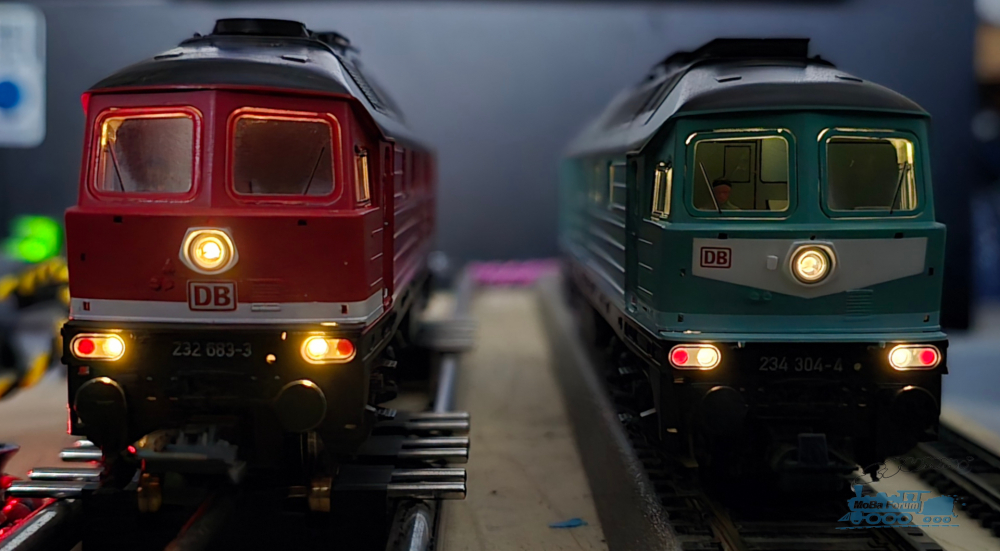

Das Ergebnis mal im direkten Vergleich zu einer Serien-Ludmilla aktueller Bauart (links umgebaut, rechts Serie):




Ein Video vom Sound gibt's bei YouTube: https://www.youtube.com/watch?v=hTTXNUieQe4

Mehr Infos und die komplette Story gibt's auf meiner Homepage (Link)


Viele Grüße,
Norbert
