Hallo Stummianer,

in dem Märklin Kran 7051, sind ja MS4 Glühbirnchen verbaut, die gemeinsam mit dem Magneten geschaltet werden.
Ich habe den Kran jetzt, mit einem TAMS LD-W-42.2 digitalisiert. Das funktioniert auch alles super.
Meine Frage ist jetzt, kann ich das verbaute Glühbirnchen im Krangehäuse, einfach gegen ein entsprechendes LED Birnchen, der gleichen Bauart tauschen?

Grüße aus Hannover
Ralf

Ja klar, warum nicht? Energie sparen ist immer gut. Nur der Magnet zieht richtig Energie. Den sollte man nicht dauernd bestromen. Er hält einiges aus.

Zitat von X2000 im Beitrag #2

---

Ja klar, warum nicht? Energie sparen ist immer gut. Nur der Magnet zieht richtig Energie. Den sollte man nicht dauernd bestromen. Er hält einiges aus.

---

Hallo,
eine LED muss richtig gepolt sein. Hier ist vermutlich Plus mit Minus vertauscht. Versuche bitte mal die Anschlüsse an der LED zu tauschen. Das kurze Aufleuchten erfolgt durch die in Gegenrichtung erzeugte Induktionsspannung welche der Magnet beim Abschalten erzeugt.

+ und - bei AC ist egal. Flackert vielleicht etwas. Das würde mich stören. Sollte der Kran aber mit DC betrieben werden, dann kann das der Grund sein.

Hallo,
@X2000
Der Verfasser dieses Themas schreibt er hätte den Kran mit einem Decoder von Tams digitalisiert. Wenn der Magnet ohne Relais an einem Funktionsausgang angeschlossen ist, so wird der Magnet mit Gleichspannung betrieben!
Da die Schaltung hier nicht gepostet wurde, kann die Ursache auch nicht eindeutig geklärt werden.
@klinki1365
bitte einmal genau posten wie und wo der Magnet und die Lampe/LED angeschlossen ist.

Tja, dann haben wir den Salat ja schon. Daran wird es liegen.

Hallo zusammen

Zitat von klinki1365 im Beitrag #1

---

Meine Frage ist jetzt, kann ich das verbaute Glühbirnchen im Krangehäuse, einfach gegen ein entsprechendes LED Birnchen, der gleichen Bauart tauschen?

---

Zitat von Regionalexpress im Beitrag #6

---

Hallo,
@X2000
Der Verfasser dieses Themas schreibt er hätte den Kran mit einem Decoder von Tams digitalisiert. Wenn der Magnet ohne Relais an einem Funktionsausgang angeschlossen ist, so wird der Magnet mit Gleichspannung betrieben!
Da die Schaltung hier nicht gepostet wurde, kann die Ursache auch nicht eindeutig geklärt werden.
@klinki1365
bitte einmal genau posten wie und wo der Magnet und die Lampe/LED angeschlossen ist.

---

Zitat von Regionalexpress im Beitrag #4

---

Hallo,
eine LED muss richtig gepolt sein. Hier ist vermutlich Plus mit Minus vertauscht. Versuche bitte mal die Anschlüsse an der LED zu tauschen. Das kurze Aufleuchten erfolgt durch die in Gegenrichtung erzeugte Induktionsspannung welche der Magnet beim Abschalten erzeugt.

---

Zitat von alexus im Beitrag #8

---

Hallo zusammen

Zitat von klinki1365 im Beitrag #1

---

Meine Frage ist jetzt, kann ich das verbaute Glühbirnchen im Krangehäuse, einfach gegen ein entsprechendes LED Birnchen, der gleichen Bauart tauschen?

---

Wenn das ein LED-Birnchen etwa wie dieses, Beispiel von Schönwitz ist wäre + und - eigentlich egal da ein Gleichrichter verbaut ist.

Das sollte eigentlich parallel geschaltet zum E-Magneten leuchten.

Könnte es sein das der, angenommen so angeschlossen, Funktionsausgang des Decoders zu schwach ist und sich abschaltet, hält der Magnet auch was fest wenn aktiviert?
Ganz wenig Strom zieht der E-Magnet nicht unbedingt.

---

Ach ja, der Magnet hält auch was fest und lässt es auch wieder los.

Nachtrag:

Da ich mir die Möglichkeit gelassen habe, den Kran auch analog steuern zu können, habe ich die LED Birnchen, mal analog getestet und sie leuchten.

Das irritiert mich, jetzt noch zusätzlich.

VG Ralf

Zitat von klinki1365 im Beitrag #11

---

[

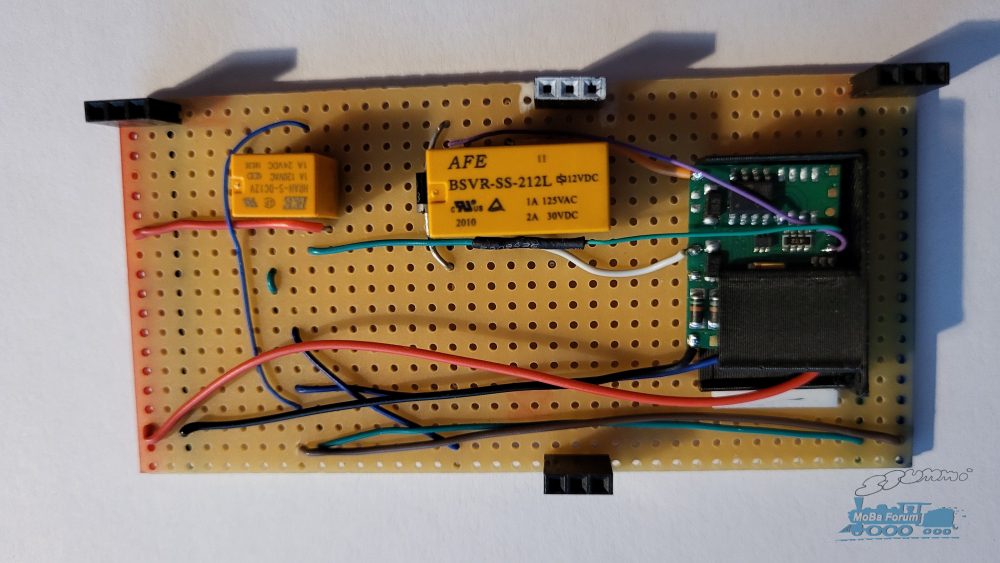

Ja, das Birnchen ist von Schönwitz. Zwischen Decoder und Magnet/Licht, habe ich ein ESU Relais geschaltet, da die Stromaufnahme des Magneten zu hoch war.

---

Zitat von Dölerich Hirnfiedler im Beitrag #14

---

Zitat von klinki1365 im Beitrag #11

---

[

Ja, das Birnchen ist von Schönwitz. Zwischen Decoder und Magnet/Licht, habe ich ein ESU Relais geschaltet, da die Stromaufnahme des Magneten zu hoch war.

---

Hallo Ralf,

Und was dient als Stromquelle? Der Magnet (und das Licht) sollten auf alle Fälle mit "echtem" Wechselstrom (z.B. aus einem Trafo) versorgt werden. Nicht mit Gleichstrom aus einem Schaltnetzteil.

mfg

D.

---

Hallo Ralf,

Wenn Du mit dem Decoder ein Relais schaltest und der Strom zum Betrieb des Magnets kommt immer noch vom Decoder so ist das entweder unlogisch oder sinnfrei.

mfg

D.

Hallo Ralf,

mach doch bitte mal eine Skizze der kompletten Verkabelung und zeig sie uns.

Danke
Railstefan

Zitat von Railstefan im Beitrag #17

---

Hallo Ralf,

mach doch bitte mal eine Skizze der kompletten Verkabelung und zeig sie uns.

Danke
Railstefan

---

Hallo Ralf,

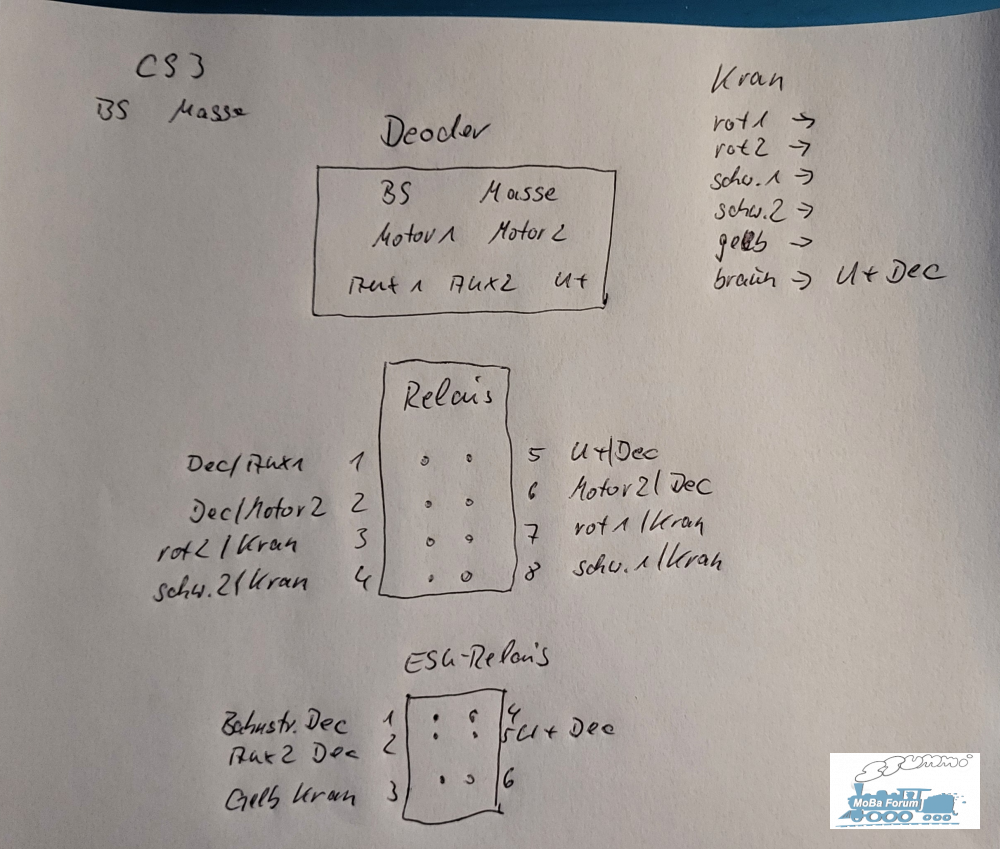

danke für deine Skizze.
Hast du die Möglichkeit zu testen, ob deine LED-Leuchte tatsächlich einen integrierten Gleichrichter hat?
Dazu einfach mal an einen AUX und U+ des Dekoders anschließen und danach mal beide Anschlüsse gegeneinander tauschen.
Leuchtet die LED bei beiden Anschluss-Varianten?

Danke
Railstefan

Zitat von Railstefan im Beitrag #19

---

Hallo Ralf,

danke für deine Skizze.
Hast du die Möglichkeit zu testen, ob deine LED-Leuchte tatsächlich einen integrierten Gleichrichter hat?
Dazu einfach mal an einen AUX und U+ des Dekoders anschließen und danach mal beide Anschlüsse gegeneinander tauschen.
Leuchtet die LED bei beiden Anschluss-Varianten?

Danke
Railstefan

---

Hallo Ralf

Das Birnchen und der E-Magnet sind im Kran direkt parallel geschalten, zeigen ja auch deine Versuche mit DC und AC.
Dem entsprechend ist deine Schaltung vermutlich in Ordnung wenn da der Magnet anzieht.

Habe es gerade, sehr fliegender Aufbau (Kran derzeit für einen Umbau zerlegt) mit dem org. Magneten und einem ähnlichen LED-Birnchen an 18V Digital-Spannung (bei dir der Anschluß Bahnstrom) ausprobiert (Tams Booster B4).
Das Lämpchen hat geleuchtet, der Magnet auf einem Eisen aber nur minimal angezogen, eigentlich nicht spürbar (im Gegensatz zu 12V AC).
Ich vermute fast das da irgendwas in Verbindung höherfrequente digitale Rechteck-Spannung, E-Magnet und LED-Birnchen nicht zusammenpasst.

@Railstefan
@alexus

Ich habe das Birnchen jetzt mal, ohne Magnet, an den AUX angeschlossen und es leuchtet einwandfrei.
Ich hatte das ESU Relais dazwischen geschaltet, weil der Magnet soviel Strom gezogen hat, das das ursprüngliche Glühbirnchen, noch kaum geleuchtet hat.

Irgendjemand vor mir, muss doch schon mal die gleiche Idee gehabt haben.

Naja, damit uns nicht der Kopf wegfliegt, werde ich wieder zu dem Glühbirnchen zurückkehren.

Erstmal Danke an alle, die sich die Mühe gemacht haben, das Problem mal zu zerlegen.

Viele Grüße
Ralf
