Moin Zusammen,

ich bin ja eigentlich H0-3L-Bahner, aber aktuell auch an einem SpurZ-Projekt dran.
Da soll digital gefahren, gesteuert und gemeldet werden.

In meinem Fundus habe ich noch etliche S88, die gerne dafür einsetzen würde.
Zum "melden" brauche ich ja Stromfühler dazu. Die würde ich gerne selbst bauen.
Die meisten Anleitungen (z.B. dort https://s-hoppe.de/modellbahn/digital/stromfuehler/ die erste Variante) sind auf H0 ausgelegt, mit entsprechenden Dioden, die bis 3A aushalten. Für kleine Spuren habe ich wenig gefunden.

Gibt es eine Anleitung für den Selbstbau, die auf SpurZ ausgelegt ist?
Oder hat jemand einen Tipp, welche Dioden noch einsetzbar wären?

Danke schon ´mal vorab

Der angegeben Strom bei der Diode sagt nur aus, mit wie viel Ampere die Diode in Durchlassrichtung belastet werden kann, ohne kaputt zugehen.
Daher kannst du diese auch problemlos bei Spur Z verwenden.

Ich hab damals bei meinem Spur Z Experiment Littfinski Rückmeldedecoder verwendet, die mit 2,5A Dioden arbeitet, damit gab es keine Probleme.
Wichtig wäre, dass die Eingänge am S88 Decoder bzw. an den Stromfühlern mit Optokopplern Galvanisch getrennt werden, dies erhöht die Zuverlässigkeit und beugt Störungen vor.
Ich persönlich baue da gerne Optokoppler ein, die auch für AC/DC geeignet sind (Im Schaltbild sind diese mit zwei Antiparallele LEDs eingezeichnet)
Als Dioden kommen BY255, 1N5401 oder in meinem Fall S3MB-13-F (SMD Diode) zum einsatz.

Hallo,
Es reichen Dioden wie 1N4001 oder vergleichbar.
Alternative zu den 4 Dioden im letzten Bild wäre ein Brückengleichrichter z.B. B80C1500.

Als Bausatzlösung käme evtl. der Okkie von Arcomora in Frage.
https://www.arcomora.com/arloco/

Klaus

Hallo !
Da Spur Z Mit Stromfühler dedektiert wird erschließt sich mir nicht beim Schaltbild wie und wo die Schienen verbunden werden .
Rückmelder Digital Spannung sowie Rückmelder Masse bzw. 1 -16 . Stehe etwas auf den Schlauch . Ich verwende fertige Module bzw. selbst zum löten .
Allerdings kein Genie was Schaltpläne angeht .
Wie Fertiges verstöselt wird ist ja lt. PDA ersichtlich . Nur mit diesen Schaltplan komme ich nicht klar . Bin schon 70 + aber trotzdem wissbegierig .
Sorry

Moin Zusammen, @Thorax

danke erstmal für die Hinweise.

bzgl. Schaltplan: Habe ich das so richtig verstanden?


Den Brückengleichrichter braucht man dann für jeden Eingang, richtig?

KF301-... sind Schraubklemmen, könnte man sicher auch löten.

Optokoppler: Das sollte dann auch der LTV846 von Reichelt gehen.

R9 muss man ausprobieren, wann detektiert wird? 15 - 40 Ohm?

Hallo Thomas,

von der Schraubklemme an "minus" der Zentrale (in deiner Zeichnung). Alternativ das Gleis auf der "plus"-Seite trennen.

Beim Optokoppler von Anschluss 10 an die Masse vom S88-Modul, nicht an die Zentrale. Dann passt es.

Viele Grüße
noch ein Thomas

Nur als kleine Anmerkung, hinter dem Brückengleichrichter sind die Optokoppler mit den antiparallelen Dioden sinnlos. AC kommt dort nur hin wenn der Gleichrichter abgebrannt ist 🤣

LG, Bertl

Hallo Bertl
Schaue dir mal genau die Verschaltung der Dioden an, ein Brückengleichrichter sieht etwas anders aus 🤣

LG Karl

Hi,

und die LEDs im Optokoppler sind auch nicht hinter den Dioden, die keinen Brückengleichrichter bilden, sondern parallel dazu.
Nur deswegen können sie im Optokoppler überhaupt leuchten.

Gruß Ulrich

Zitat von Karl53 im Beitrag #8

---

Hallo Bertl
Schaue dir mal genau die Verschaltung der Dioden an, ein Brückengleichrichter sieht etwas anders aus 🤣

LG Karl

---

Hi,

der Brückengleichrichter wird aber nicht wie ein Gleichrichter, sondern wie die jeweils 2 Dioden in Reihe antiparallel verschaltet, s. Bild, weil der digitale Wechselstrom nicht gleichgerichtet werden soll.



Und deshalb dienen die antiparallelen LEDs auch als Verpolungsschutz.

Gruß Ulrich

Moin Zusammen,

bei mir steigt im Moment die Verwirrung
Also keine Gleichrichter, sondern zwei antiparallele Diodenpärchen pro RM-Abschnitt, aber nur ein Widerstand.

Jeder Optokoppler-Baustein bedient 8 RM-Abschnitte? Füßchen 9-16 rechts
Je zwei RM-Abschnitte gehen auf einen Optokoppler (z.B. 1 und 2)?

also so?

Servus,

Zitat von ThKaS im Beitrag #12

---

,bei mir steigt im Moment die Verwirrung
Also keine Gleichrichter, sondern zwei antiparallele Diodenpärchen pro RM-Abschnitt, aber nur ein Widerstand.

Jeder Optokoppler-Baustein bedient 8 RM-Abschnitte? Füßchen 9-16 rechts
Je zwei RM-Abschnitte gehen auf einen Optokoppler (z.B. 1 und 2)?

---

Hi,

Zitat von ThKaS im Beitrag #12

---

...
Je zwei RM-Abschnitte gehen auf einen Optokoppler (z.B. 1 und 2)?
...

---

Hallo

Nur für Rocrail

Ich habe 16 Fach Melder für digitale Modellbahnen und speziell für Rocrail gemacht.
Einfach am USB anschließen und in Rocrail den USB Port als rasii Zentrale konfigurieren.
Die verwendet Zentrale ist egal und es ist kein S88 Interface nötig.
Jeder Gleisanschluss ist für bis zu 3A ausgelegt,

Beachte das bei Rückmelder mit Dioden-Trick ca. 1,4V Gleisspannung verloren geht. Damit eine gleichmäßige Gleisspannung überall anliegt, empfehle ich ein Brückengleichrichter in der Zuleitung zu den Gleisen ohne Rückmeldern. Das gild auch für die zuvor gezeigten Dioden. Rückmelder.

https://bluethners.de/DCCProjekt/Zentral...tromsensor.html

Flashen ohne ArduinoIDE Mein kleiner Berater zeigt das im Video anhand einer Zentrale

https://www.youtube.com/watch?v=2S-1COdVX_M



Viele Grüße
Martin

@ThKaS

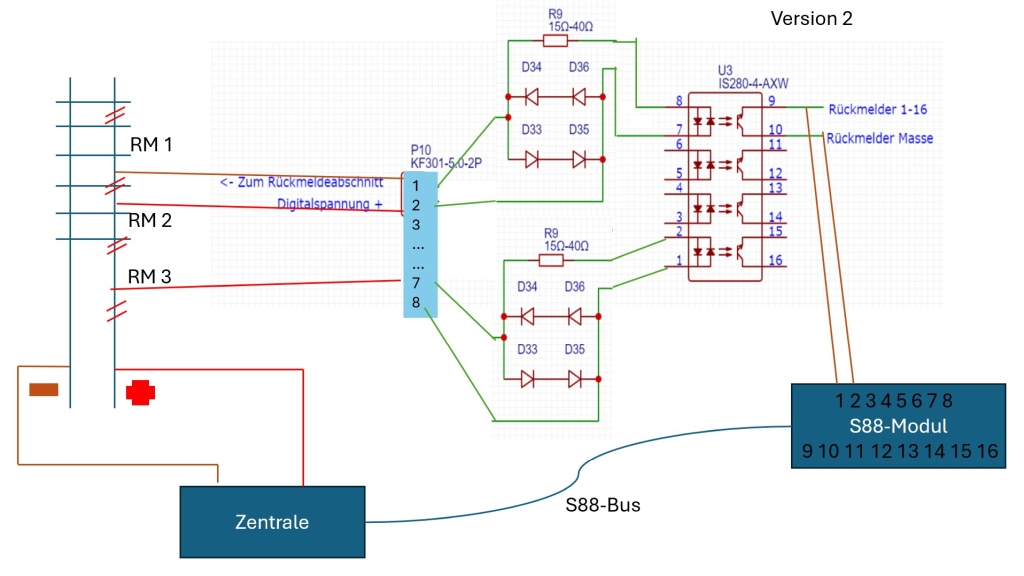

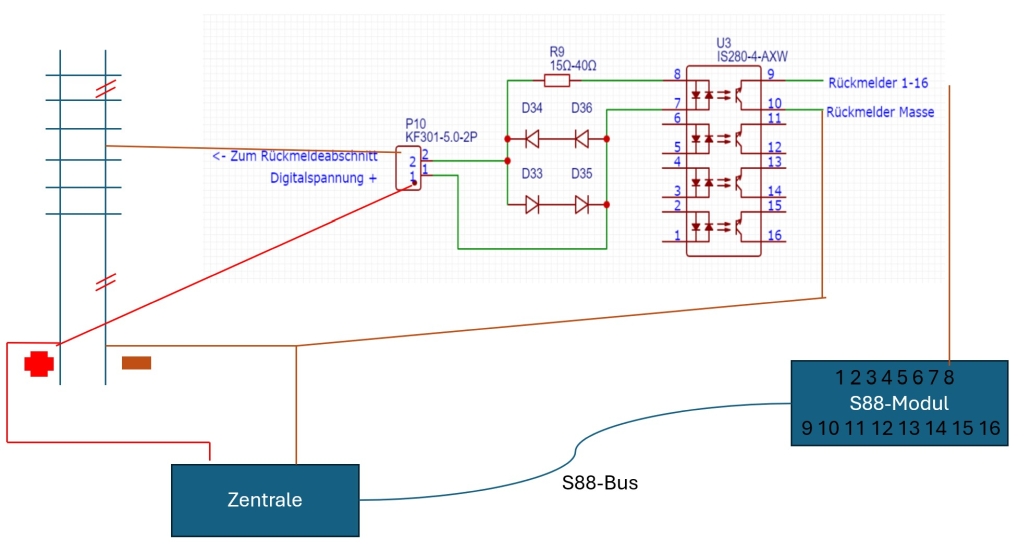

Jetzt hab ich endlich Zeit mal in Ruhe zu antworten. Anbei ein Bild wie alles verschaltet wird.


Der Abgebildete AC/DC Optokoppler hat insgesamt vier Ein/Ausgänge, ist also für vier Rückmeldeabschnitte ausreichend. Ich persönlich verbaue der Einfachheit halber immer diese Vierfach Optokoppler. Alternativ ginge auch ein LTV 844 (Vierfach) oder ein LTV 814 wenn man jeden Optokoppler einzeln haben möchte.

Natürlich kann man anstatt einzelner Dioden auch, wie von @cAMPus beschrieben, einen normalen Brückengleichrichter nehmen, diesen muss man dann entsprechend seiner Zeichnung anschließen .

Zum Anschluss an den S88 Decoder:
Z.b. haben die 6088 S88 Decoder von Märklin neben den Anschlüssen 1-16 auch zwei Masseanschlüsse, gekennzeichnet durch ein Ground Symbol/ Umgedrehtes T. Von diesem Anschluss geht es an einen Ausgang vom Optokoppler, mit dem anderen Ausgang an einen beliebigen Rückmelder Eingang. Den Masseanschluss ist bei anderen Decoder Herstellern ggf. anders Bezeichnet/markiert.

Ob man jetzt Schraubleisten, Klemmleisten, Lötanschlüsse etz. verwenden will ist jedem selber überlassen.
Ich persönlich mache es mit Schraubanschlüssen und alles nach Möglichkeit in SMD Bauweise. Die Platinen entwickle ich selber und lasse diese bei JLCPCB in China für ein paar Euro fertigen. Bauteile beziehe ich auch von denen zu wirklich niedrigen Preisen.
