Hallo zusammen,

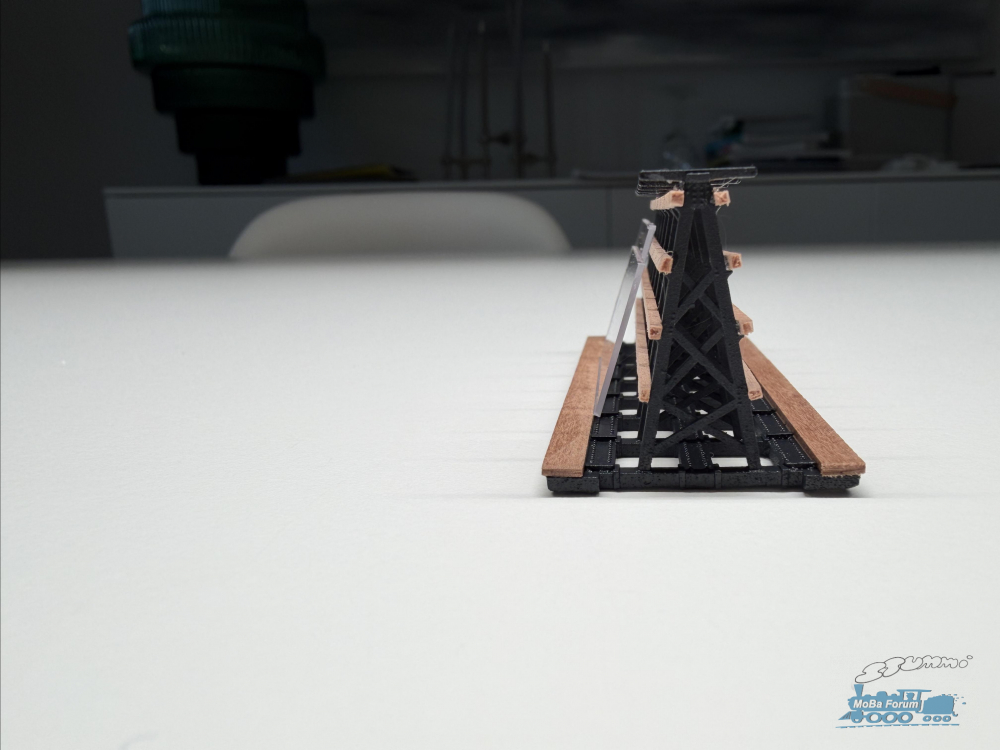

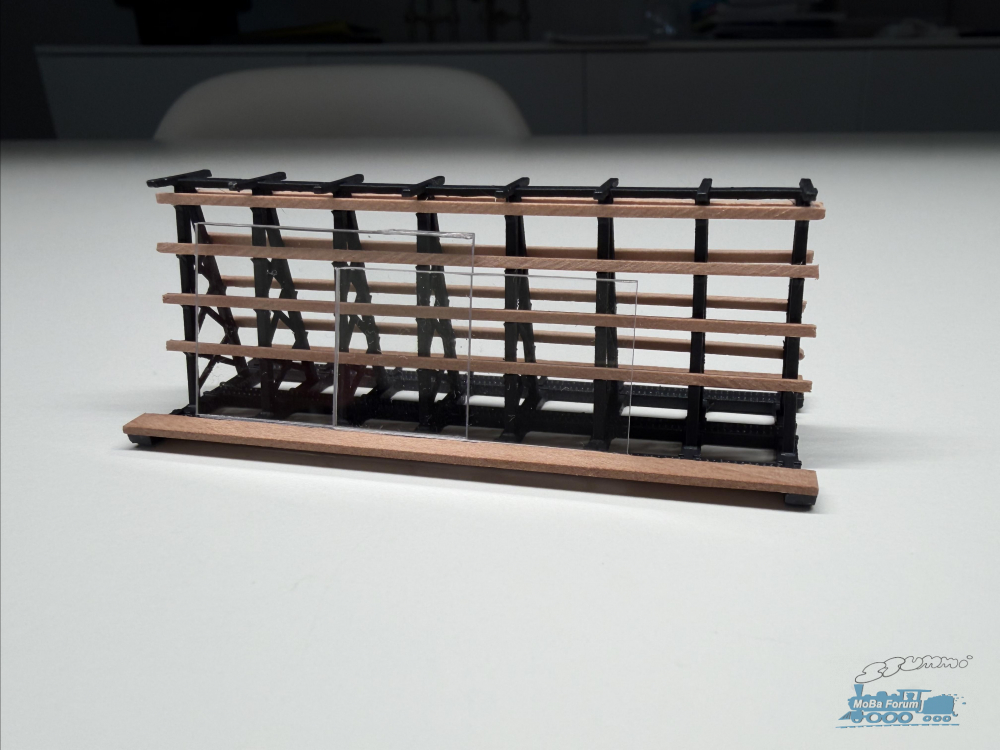

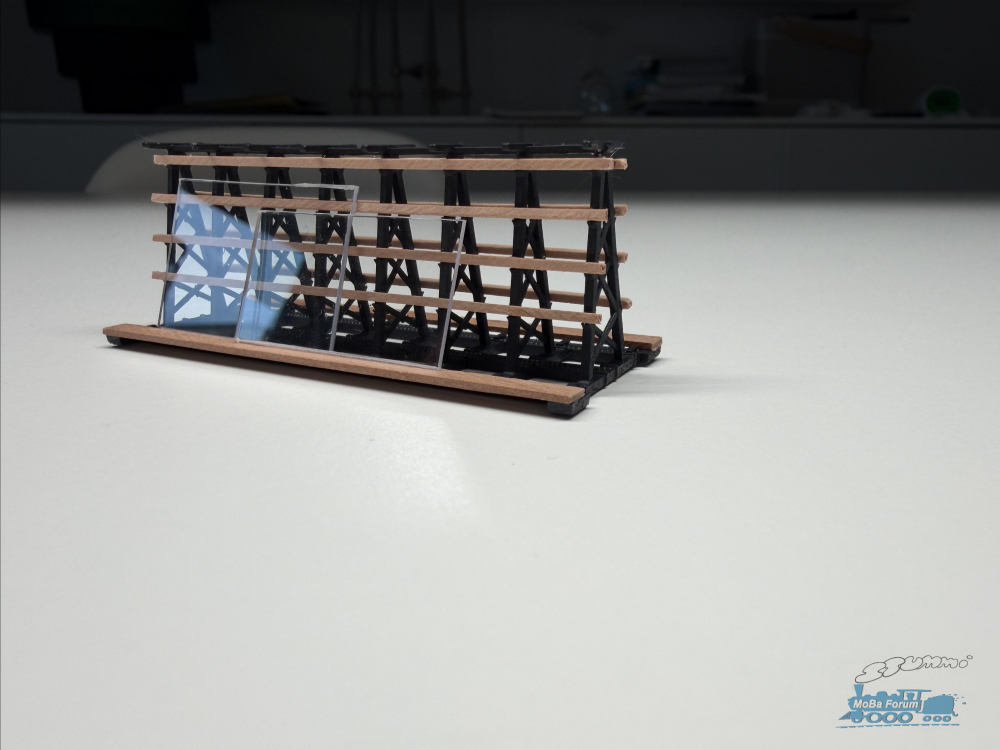

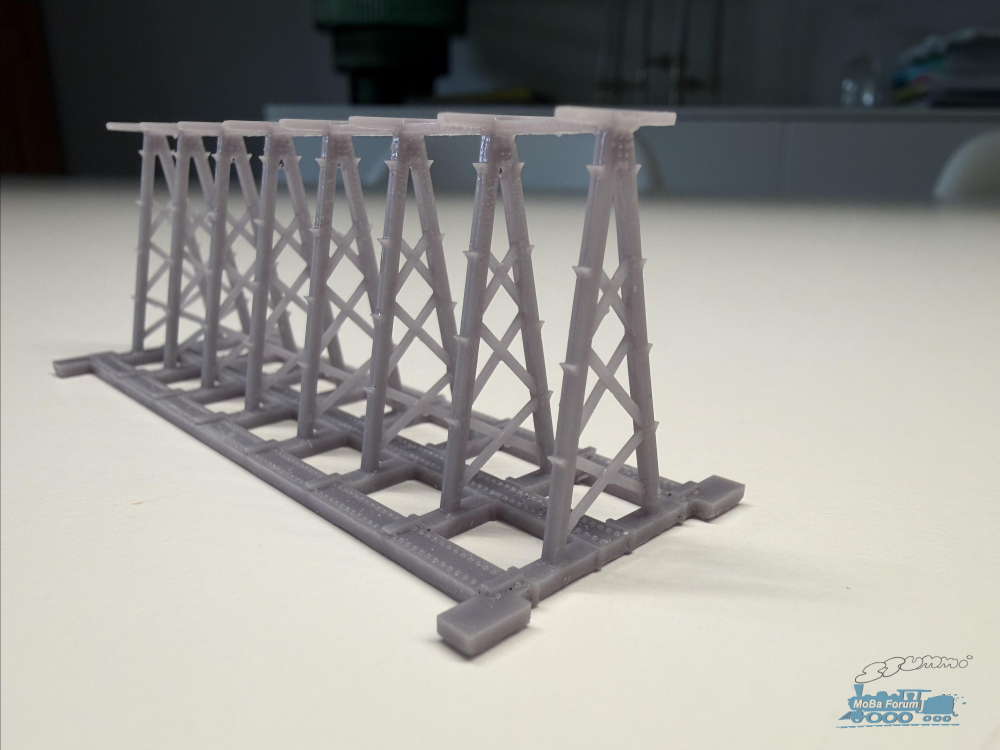

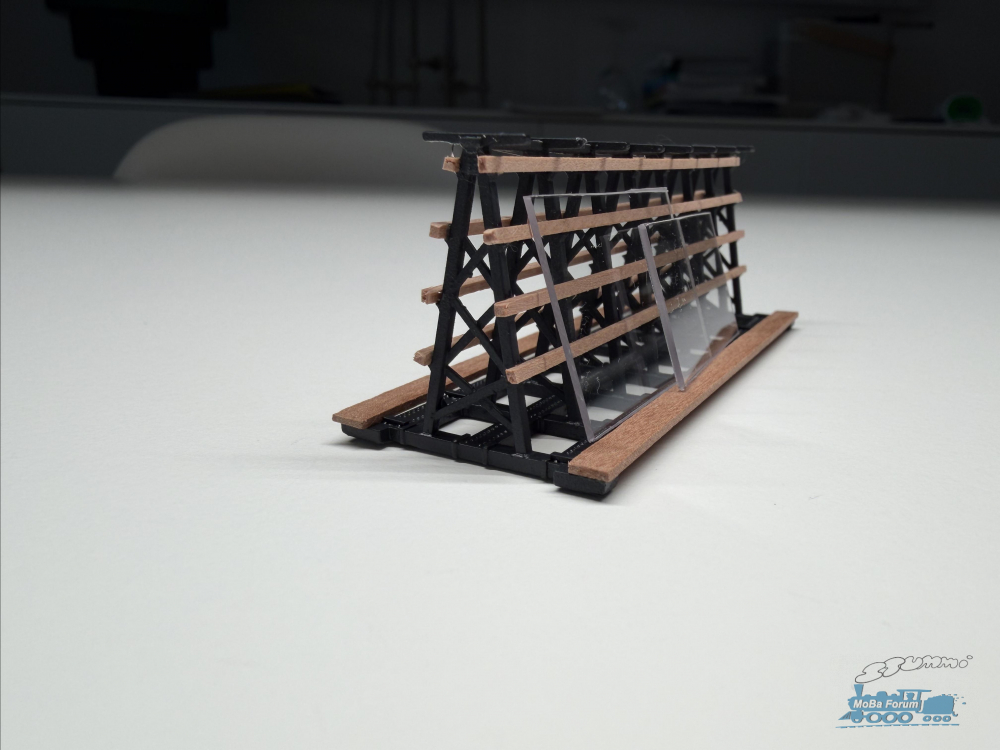

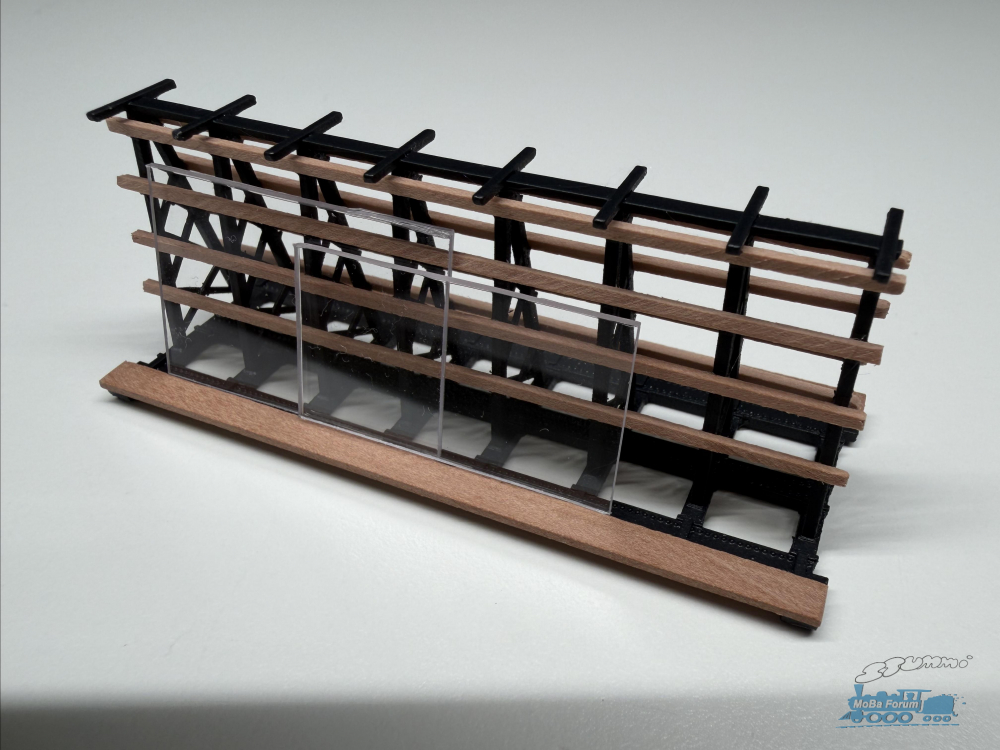

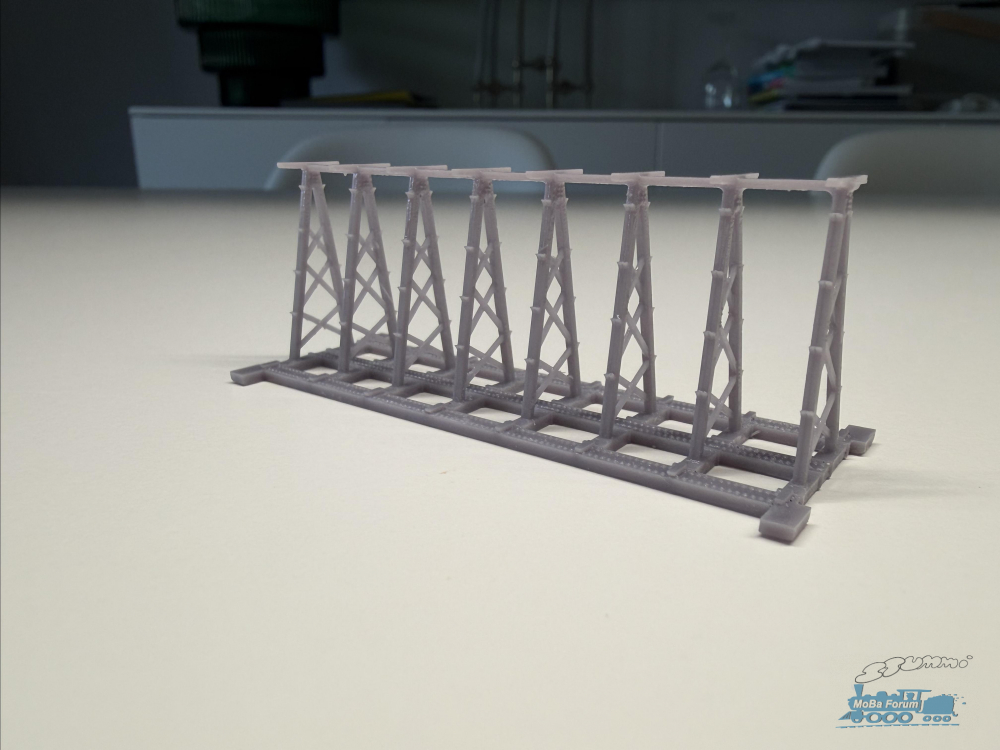

die Tage habe ich zusammen mit einem Freund ein Gestell für den Glastransport in der Epoche I konstruiert und als ersten Prototypen in Resin gedruckt. Anschließend wurde das Muster lackiert und mit Schnittholz ergänzt.

Dabei handelt es sich ausdrücklich nur um ein erstes Handmuster. Das sieht man an einigen Stellen sicherlich auch noch. Teilweise fehlen noch Details, und die Verklebung ist nicht überall optimal gelungen. Da ich das Muster nicht zu Hause gebaut habe und vor Ort weder mein gewohntes Werkzeug noch ein scharfes Bastelmesser zur Verfügung hatte, musste ich das Holz sogar mit einer Schere zuschneiden.

Trotz dieser Improvisationen bin ich mit dem ersten Eindruck recht zufrieden. Das Muster zeigt bereits ganz gut, in welche Richtung die Entwicklung gehen soll. Zu Hause werde ich das Gestell noch einmal sauber aufbauen, einige Details überarbeiten und die Ausführung insgesamt deutlich verfeinern.

Nach aktuellem Stand sollte das Gestell in die meisten gängigen Standard-Güterwagen passen und sich damit vielseitig einsetzen lassen.

Was meint ihr zu dem ersten Entwurf? Über Anregungen und Verbesserungsvorschläge freue ich mich natürlich sehr.

Viele Grüße
Robin

Moin,
schaut gut aus.
Welche Maße hat das Gerüst und auf welchen Waggons wurde/würde das genutzt?
Die GW waren ja eher kurz in Ep I.

Hi Robin,

sieht vielversprechend aus - astrein! Da hätte ich gerne zwei 😇🥰

Moin @ThKaS man kann das Gestell unten abknipsen dadurch passt es im Prinzip auf jeden O Wagen der nicht zu hoch, so Größe Königsberg

@SCPro klar schreib mir einfach eine PN

Moin Robin,

habe mal etwas gesucht ....
Beim Wagenwerk gibt es einen Umbausatz für einen geschlossenen Waggon https://www.wagenwerk.de/fahrzeuge/guete...-und-db-spur-h0 auf der Basisi eines Fleischmann 5261 Fahrgestells, das ca 10cm lang ist.
Nur, dass das schöne Gestell auch richtig dimensioniert ist.
Viel Erfolg beim verfeinern, wobei es ja schon super aussieht.

Das ist nicht das Gestell für einen Innenwagen. Das Gestell kommt oben auf die Ladefläche eines Standard-Königsbergwagens. Solche Transporte gab es teilweise in Epoche I.

Ein Vorbildfoto füge ich an. Teilweise wurden die Güter auch in Kisten verschickt. Auf dem Vorbildfoto handelt es sich beispielsweise um Spiegel. Dort war das Gestell jedoch offen auf dem Wagen verladen, und auch diese Ausführung gab es beim Vorbild.

Es geht also nicht darum, einen geschlossenen Wagen darum herum zu gestalten, sondern lediglich um das offene Transportgestell auf der Ladefläche des Wagens.

Sehr schön gemacht.

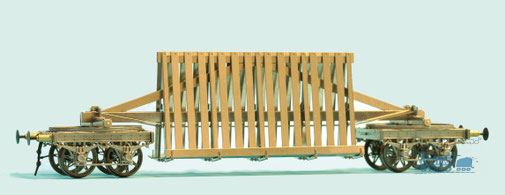

Es gab mal einen sehr schönen Wagen, ich hoffe, der ist wieder mal lieferbar.


https://www.rudolf-schiffer.de/mb-1/produkte-spur-h0/

weiter unten, mit der Geschichte dazu

Manuel

@gima der ist wirklich extrem schön

Moin @RobinDutchEpI ,
nur noch als Ergänzung: Der Königsberg hat eine Ladelänge von 7,70m (ca 88mm H0) bei eine Ladehöhe beginnend ca 0,94m über Schienenoberkante.
Schön wäre es, wenn du die Maße der abgebildeten Version kurz nennen könntest.

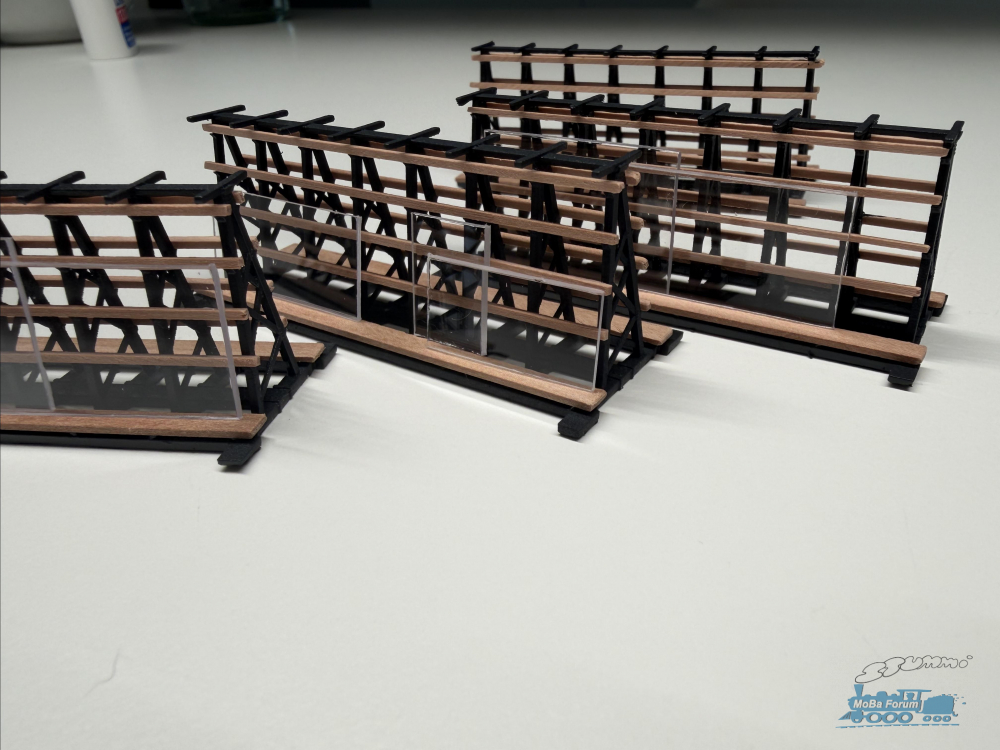

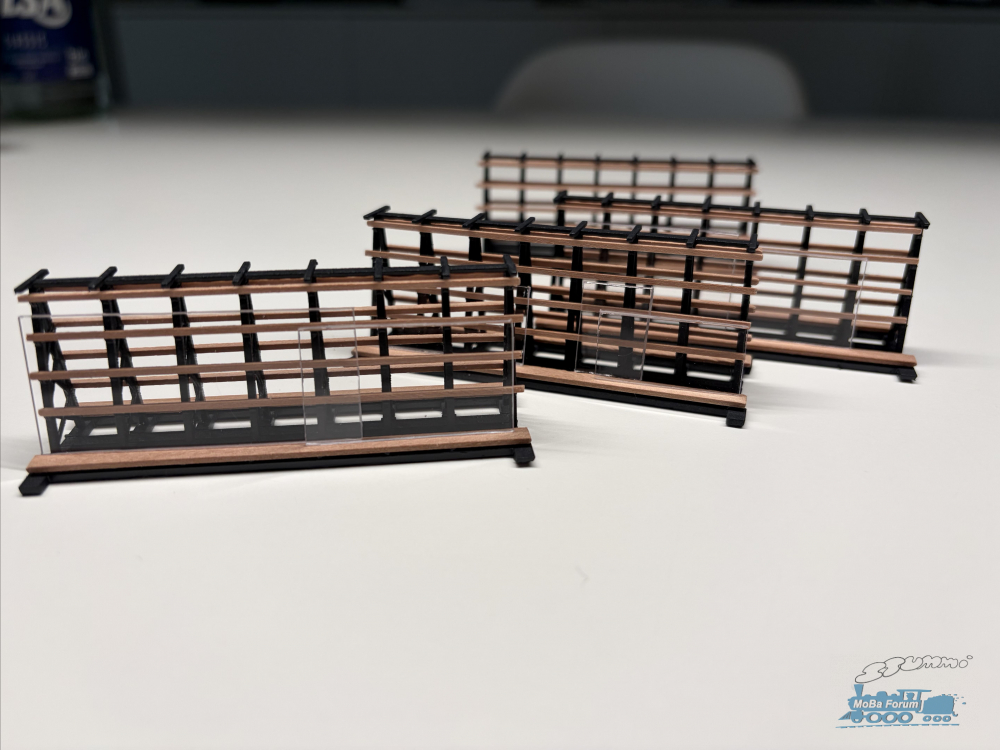

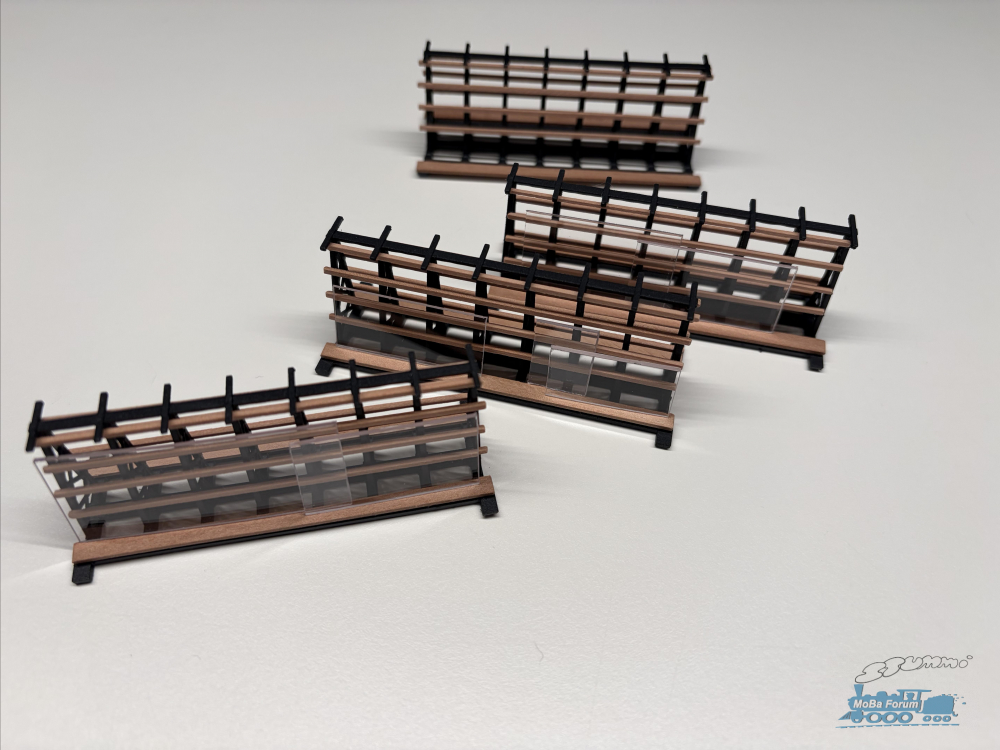

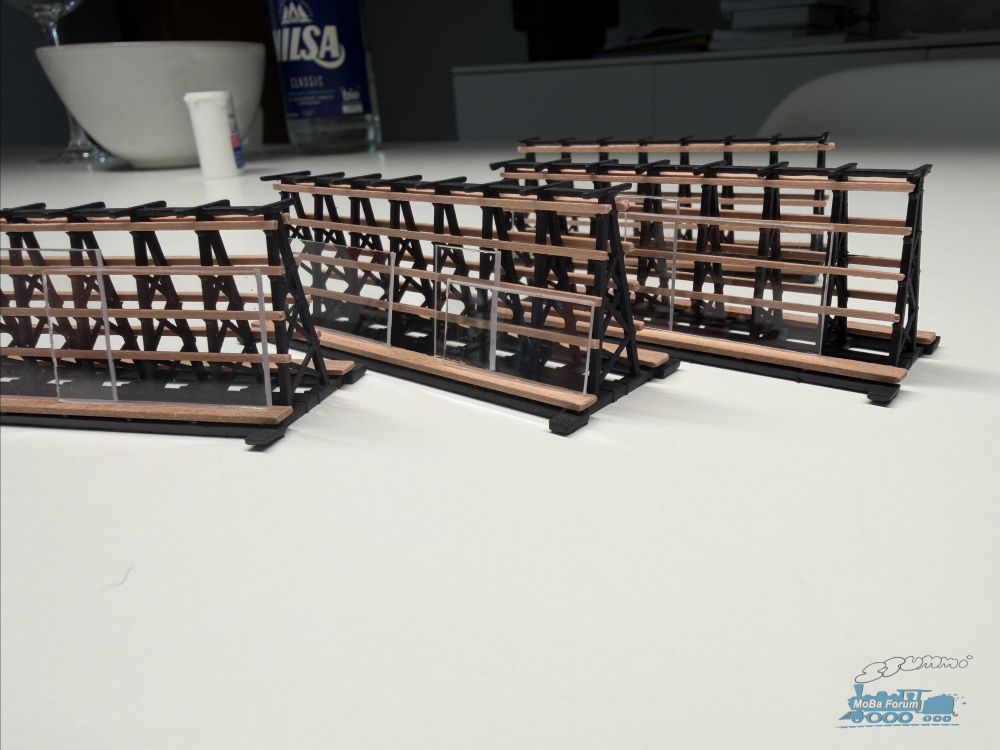

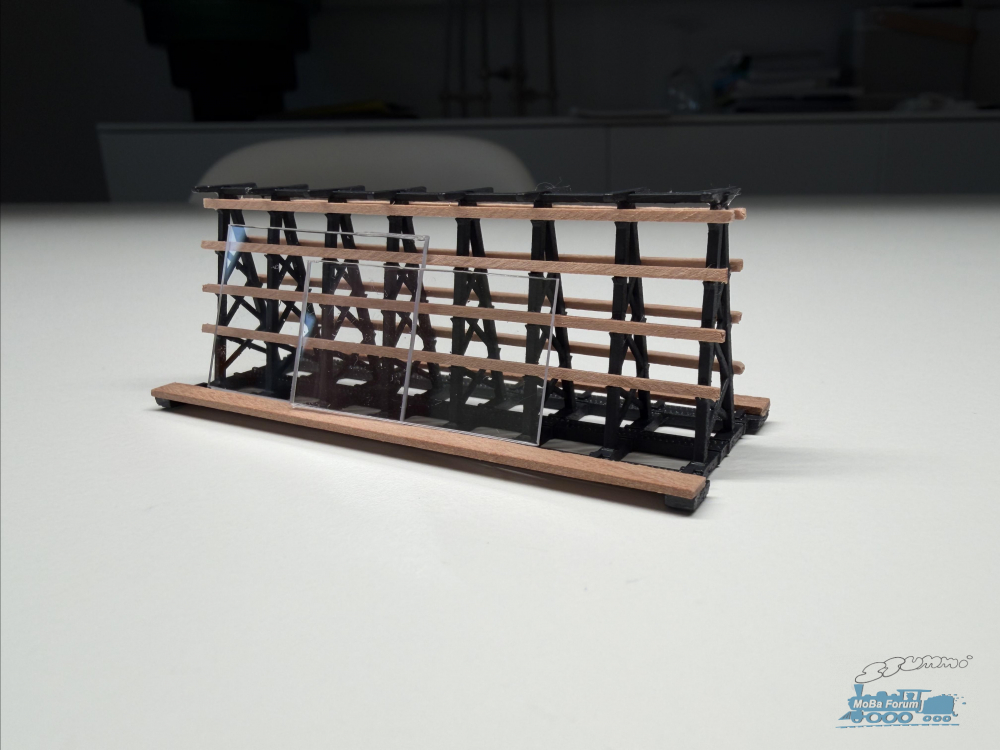

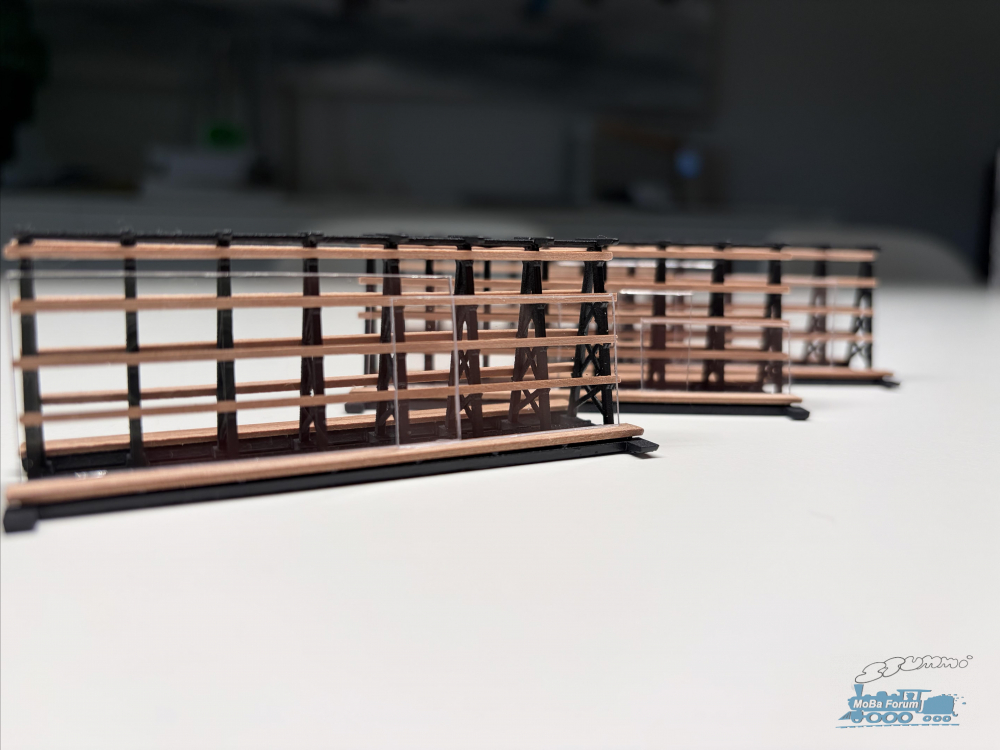

So nun vernünftig zusammen gesetzt, jetzt kann ich erstmal genug Glas Transportieren 💪🏻

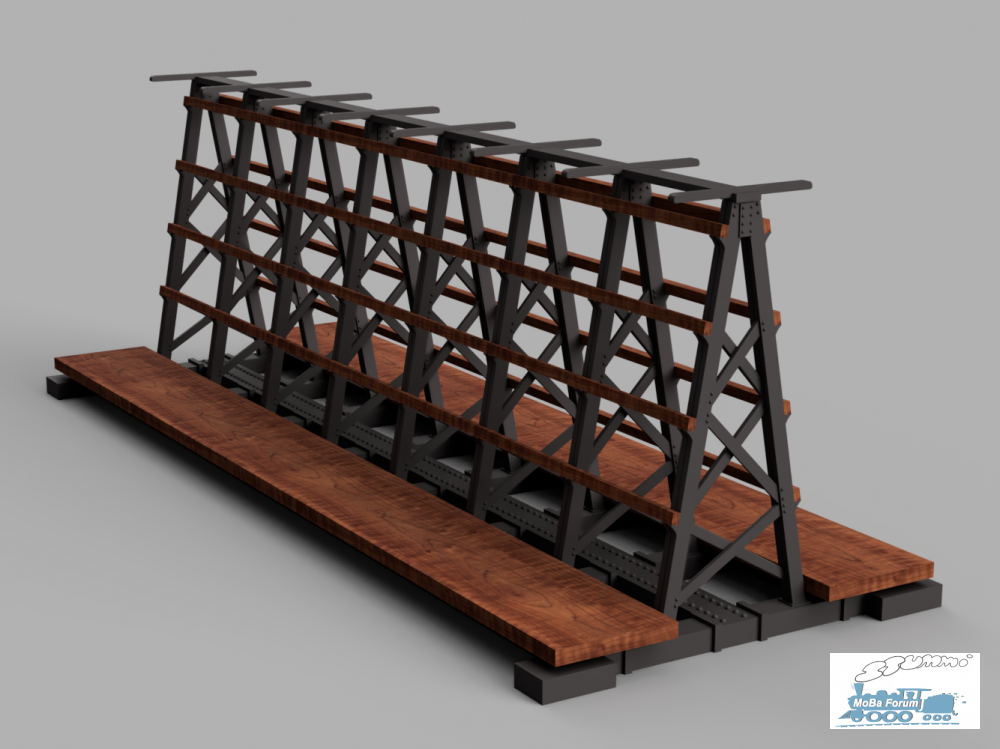

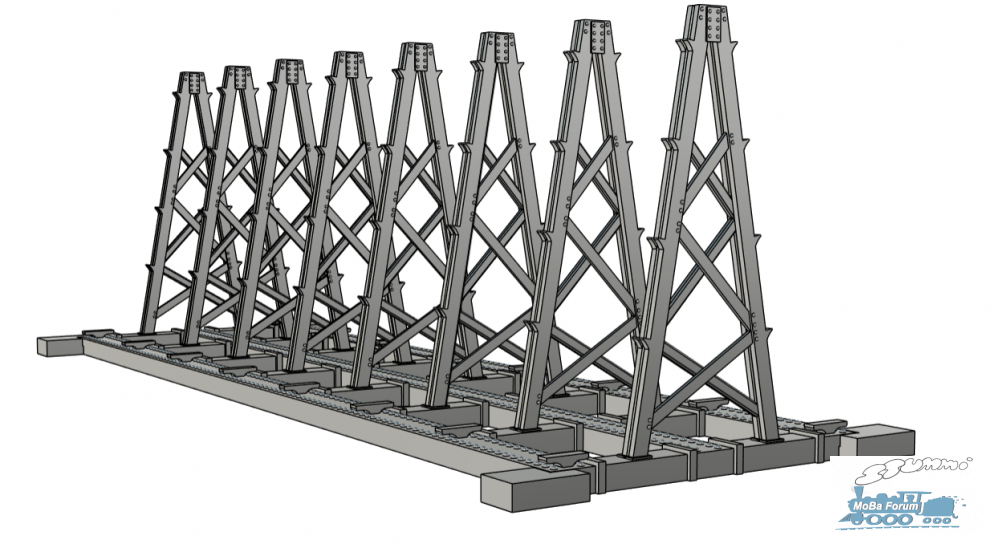

@ThKaS die Maße sind 81,5mm lang und 30mm breit, aber da es eine CAD Zeichnung ist kann man die auf jedes Maß anpassen, meine Wagen haben allerdings beinah die Größe etwas Luft ca 0,5mm hab ich als Spiel gelassen.

Zitat von RobinDutchEpI im Beitrag #11

---

So nun vernünftig zusammen gesetzt, jetzt kann ich erstmal genug Glas Transportieren 💪🏻

---

Zitat von RobinDutchEpI im Beitrag #12

---

@ThKaS die Maße sind 81,5mm lang und 30mm breit, ....

---

@ThKaS vielen Dank 💪🏻

Hallo Robin!

Zunächst mal:
eine tolle Idee und eine wirklich schöne Umsetzung
Könnte mir glatt auch gefallen
Wo nimmst Du nochmal Bestellungen entgegen ?


Eine kleine Anmerkung sei erlaubt:
Der Wagen auf dem Vorbildphoto oben zeigt allerdings keinen "Königsberg" o.ä,
sondern einen speziellen Spiegelglaswagen . . .
Nähere Infos zu den - unterschiedlichen - Waggons sind zu finden in
Stefan Carstens - Güterwagen Band 10: Tieflade- und Tragschnabelwagen; S.31 - 33 (2024)

Viele liebe Grüße,
Dein
Axel

Haha vielen Dank, falls du einen magst schreib mir Einfachheit PN.

Ohhh das war mir nicht bekannt da lese ich mich dann definitiv nochmal ein.

Hallo!

Zitat von UPBB4012 im Beitrag #15

---

Der Wagen auf dem Vorbildphoto oben zeigt allerdings keinen "Königsberg" o.ä,
sondern einen speziellen Spiegelglaswagen . . .

---

Auch wen ich das so nie auf meiner Moba brauchen würde, finde ich sieht das ganze top aus.
Ich kenne die Gestelle aus der echten Welt und muss sagen, du hast das Top hinbekommen.
Gefällt mir!

Cheers
Marco

Vielen Dank euch 💪🏻

Hallo Robin,

auf dem Vorbildfoto sieht es aber so aus, als ob die Gläser auch noch einmal in Holzkisten verpackt waren. Da musst du nochmal ran

Aber in jedem Fall ein tolles Gestell das ja auch leer zurückfahren kann, wenn die Gläser ausgeladen wurden.

Viele Grüße

Wolfgang

Moin Leute,

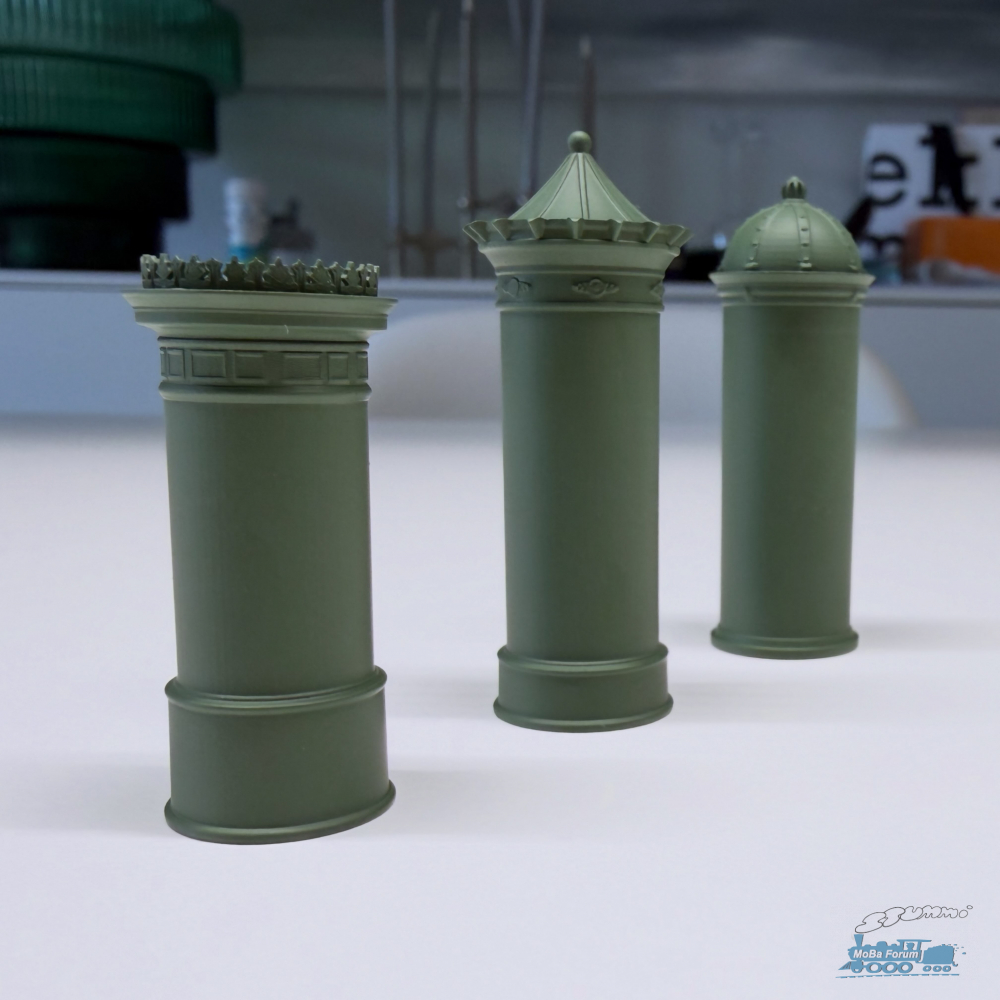

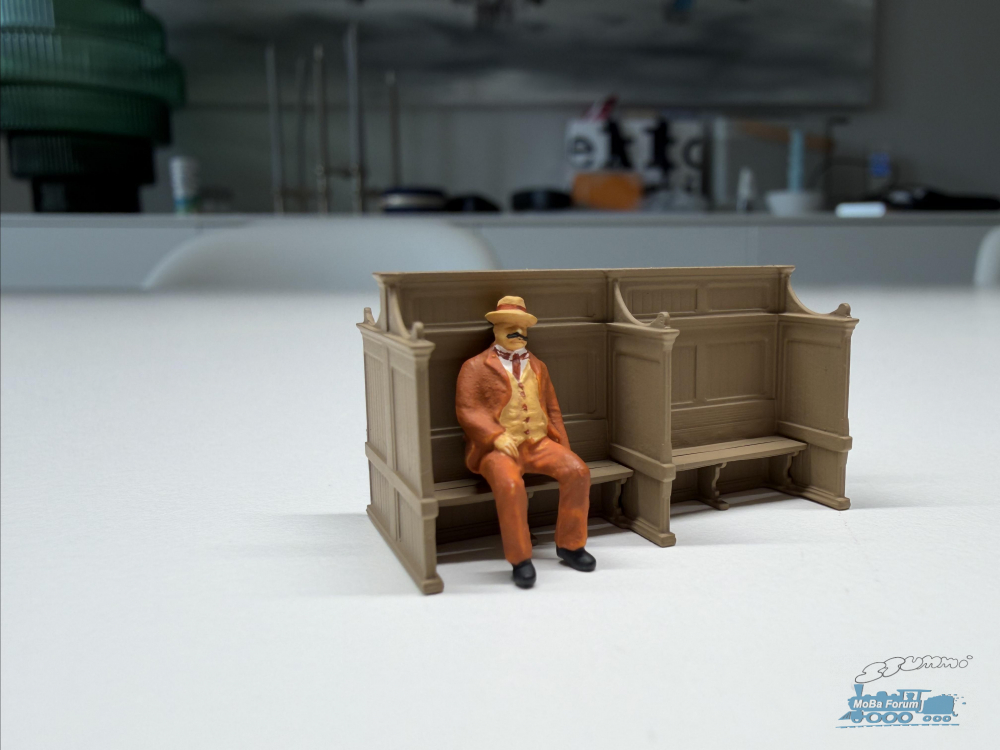

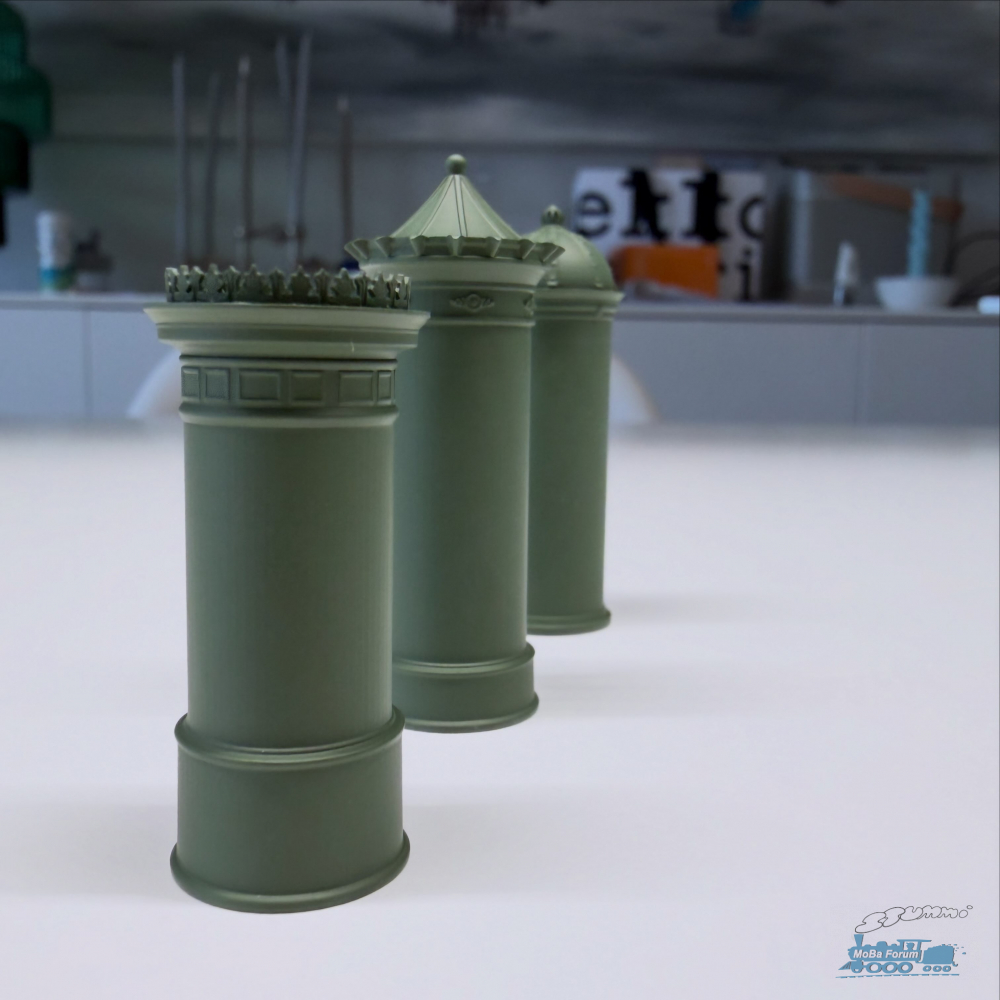

ich war natürlich nicht untätig und habe noch ein bisschen weitergedruckt. 😄 Die Aborte habe ich noch einmal überarbeitet und verbessert, dazu sind wieder einige neue Ladegüter entstanden.

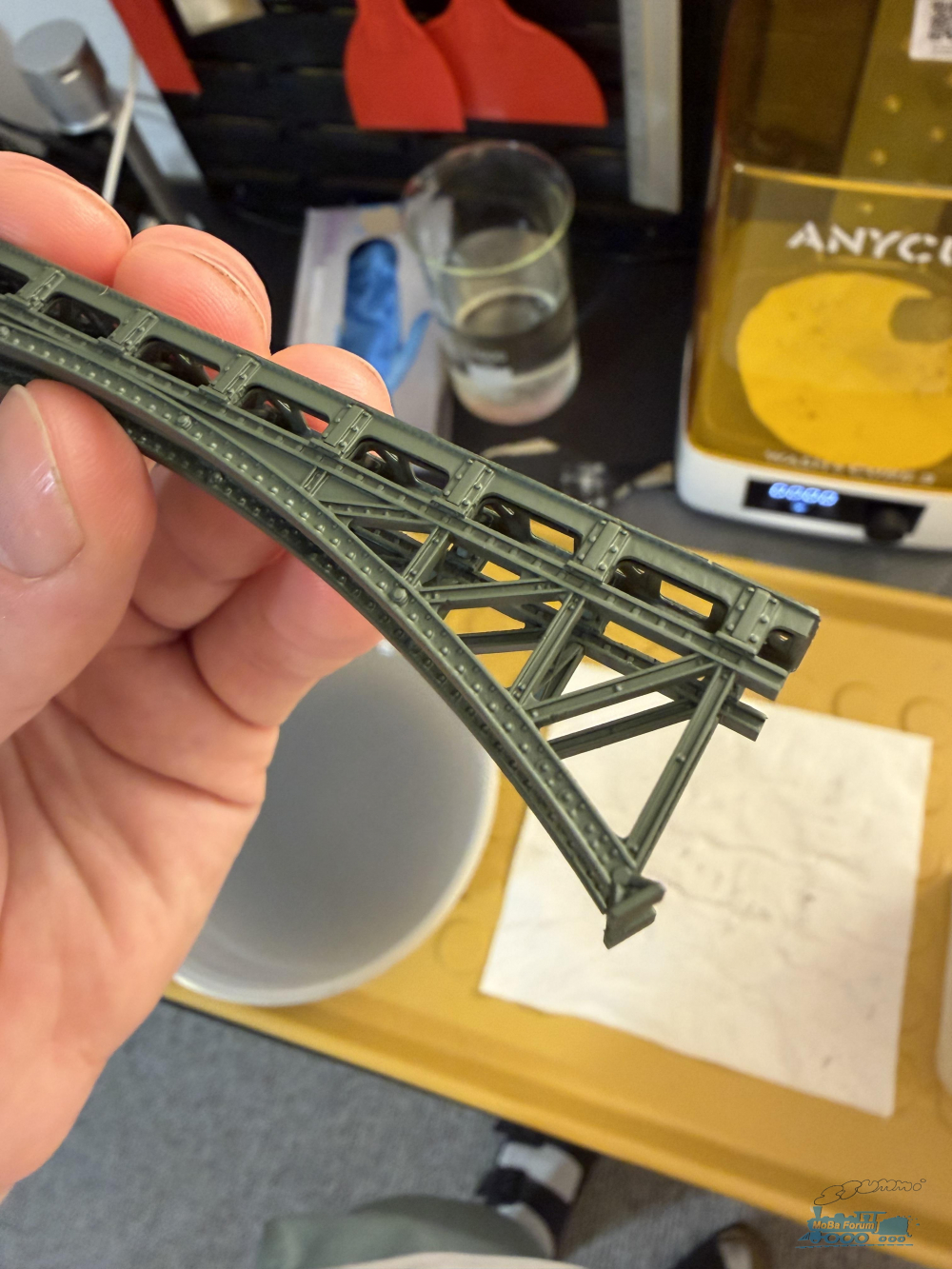

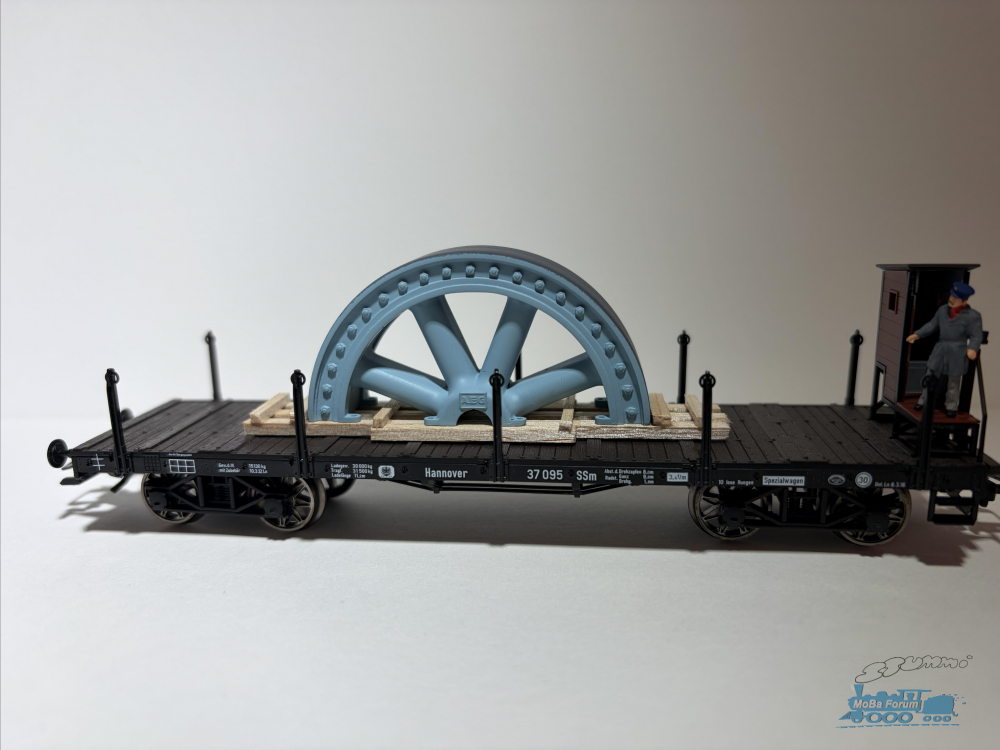

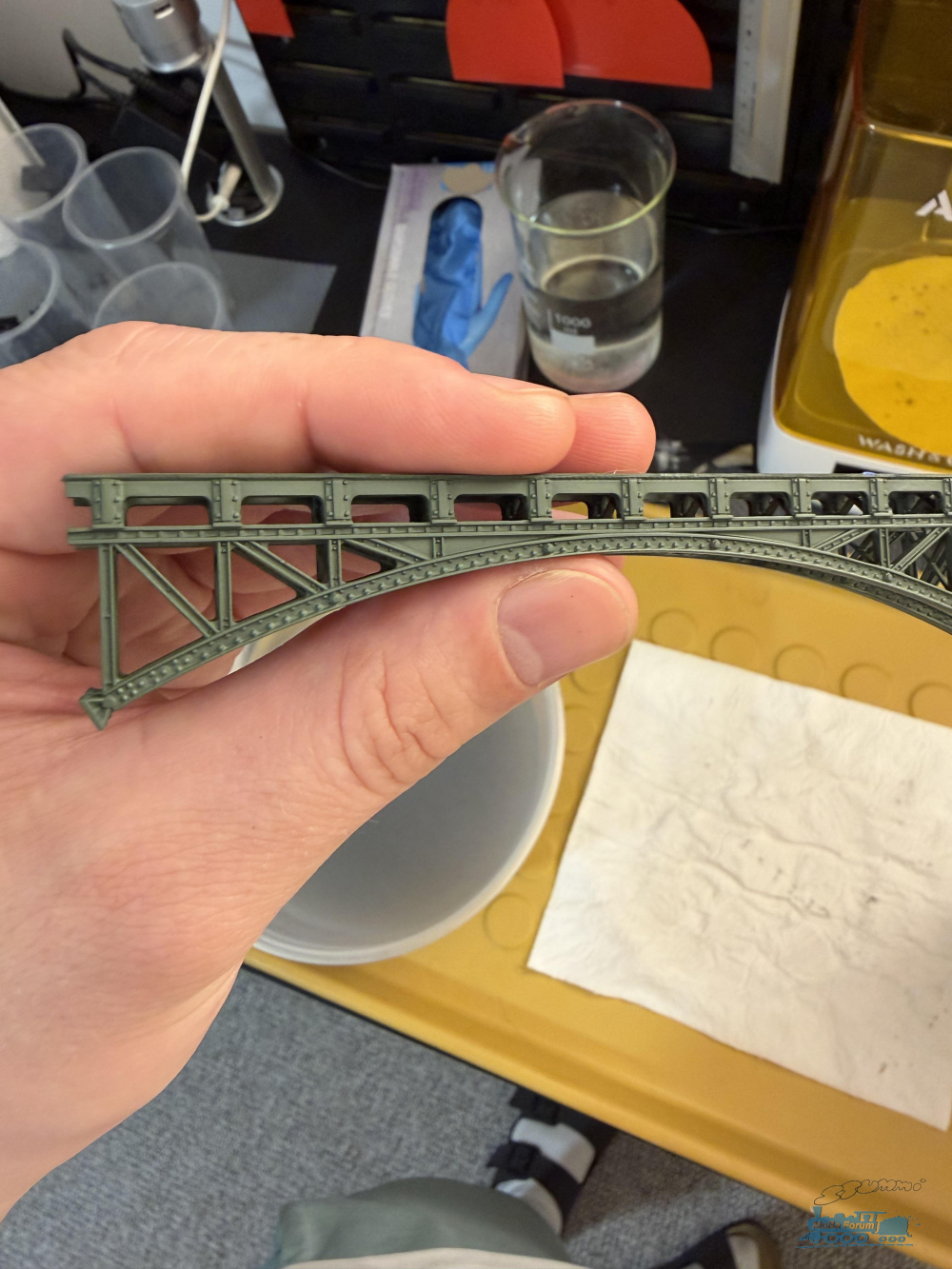

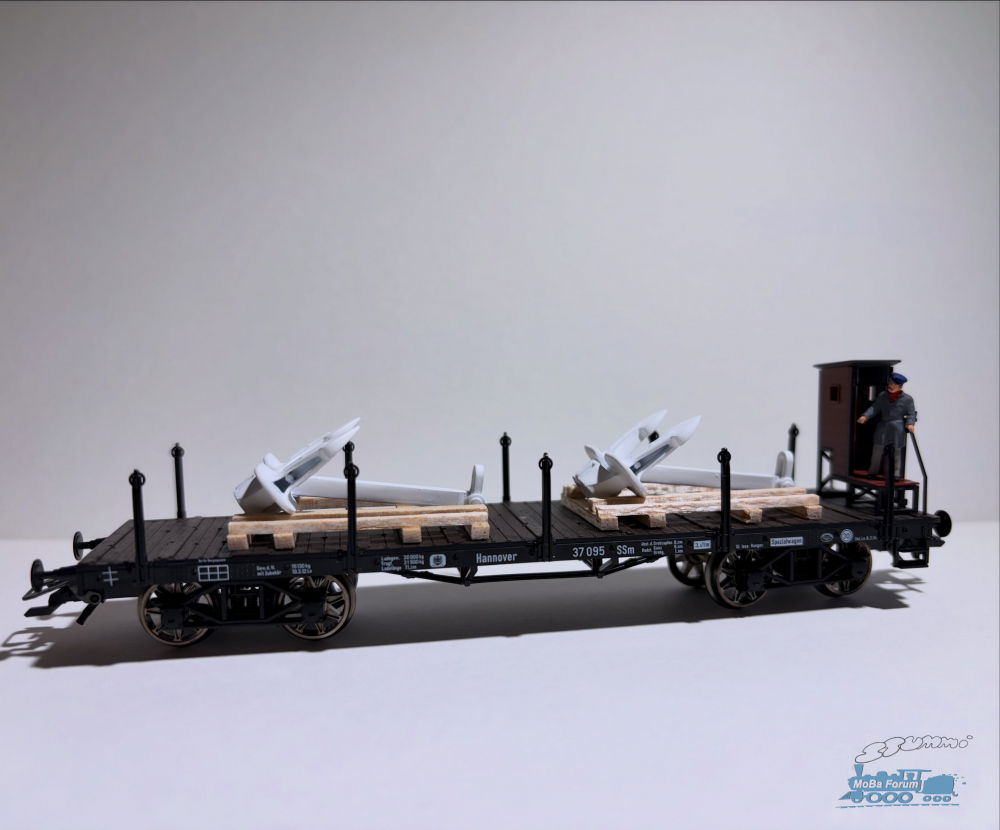

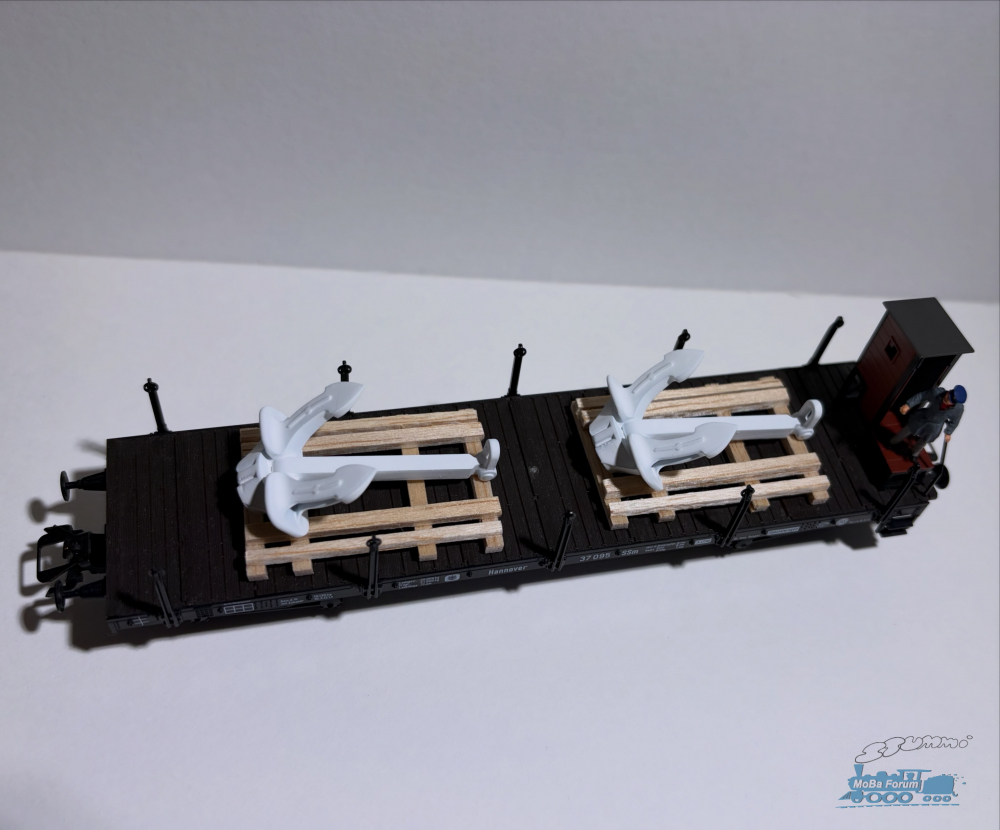

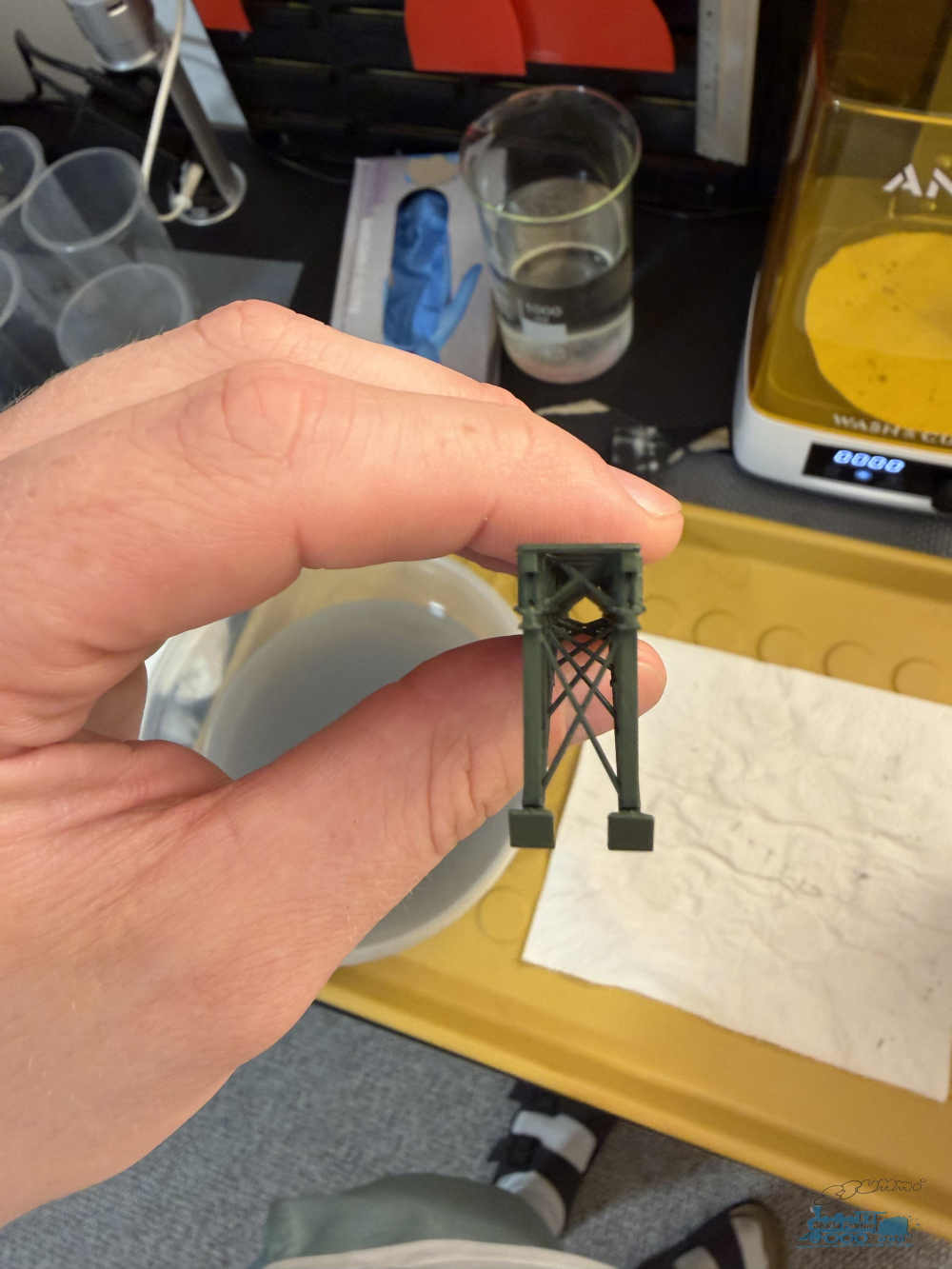

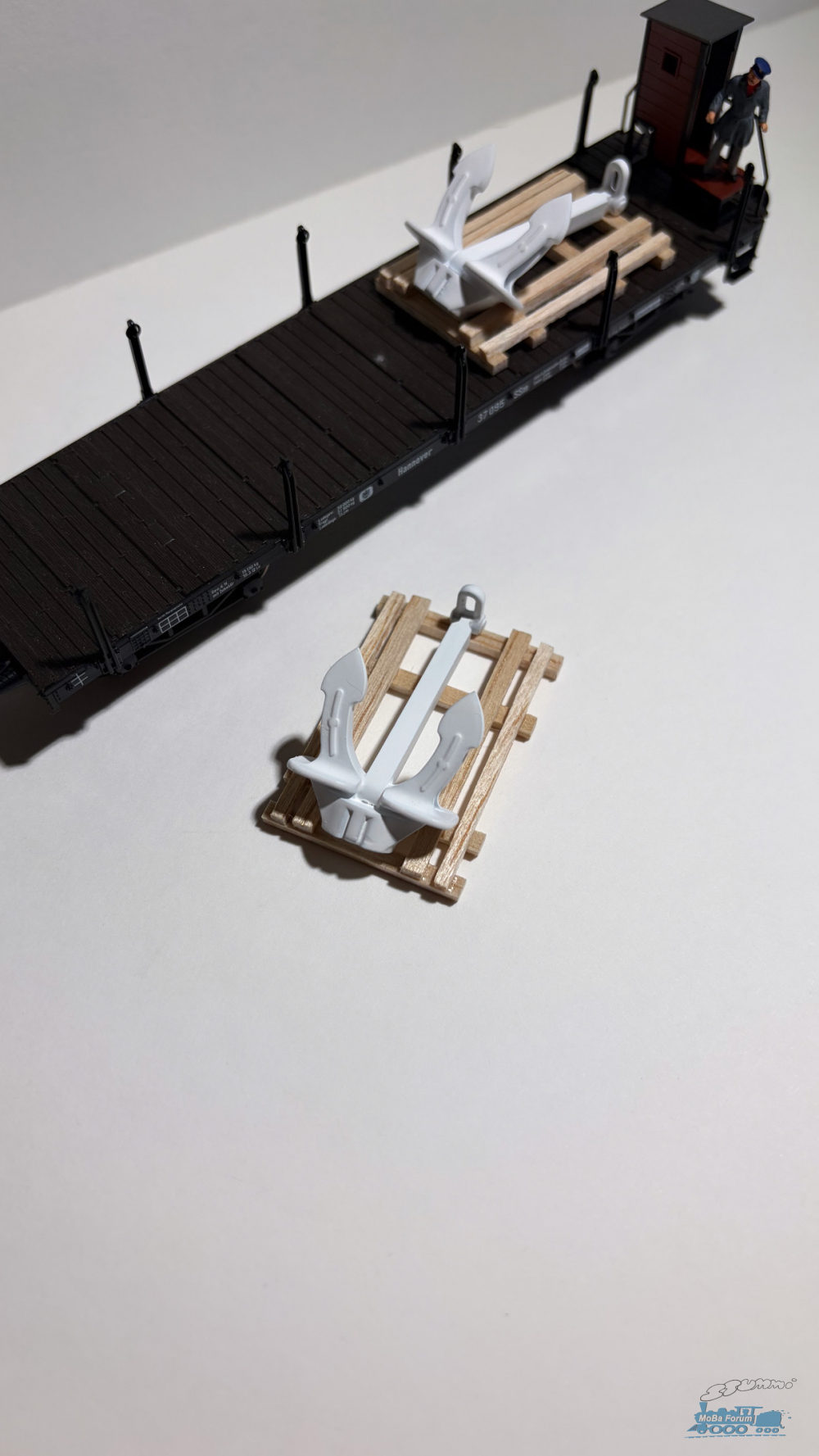

Aktuell bin ich außerdem dabei, eine Brücke in Hamburg nachzubauen, unter anderem auch als Ladegut. Dafür habe ich noch einmal Anker vorbereitet und außerdem weitere Schwungräder gedruckt.

Mittlerweile habe ich wirklich sehr viel Freude am Resin-Druck und probiere immer wieder neue Sachen aus. Das wollte ich euch einfach noch einmal zeigen. 😊

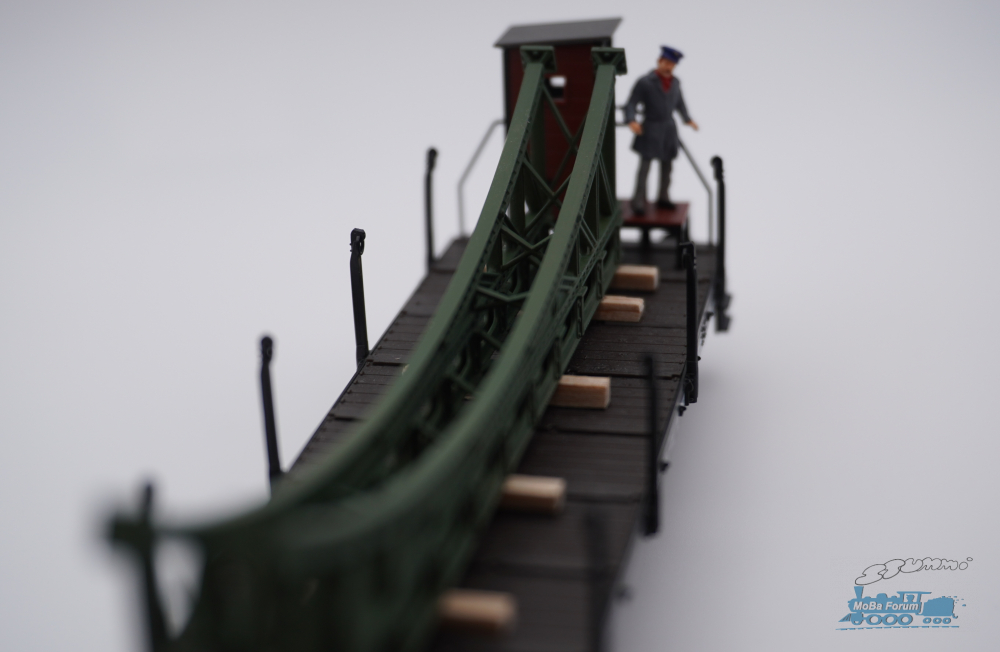

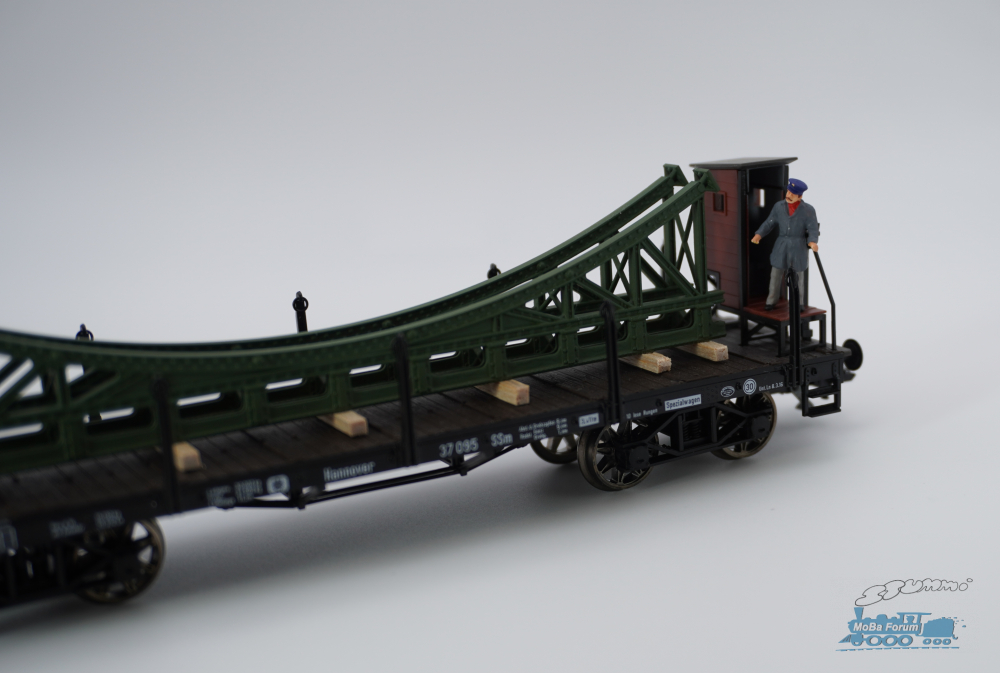

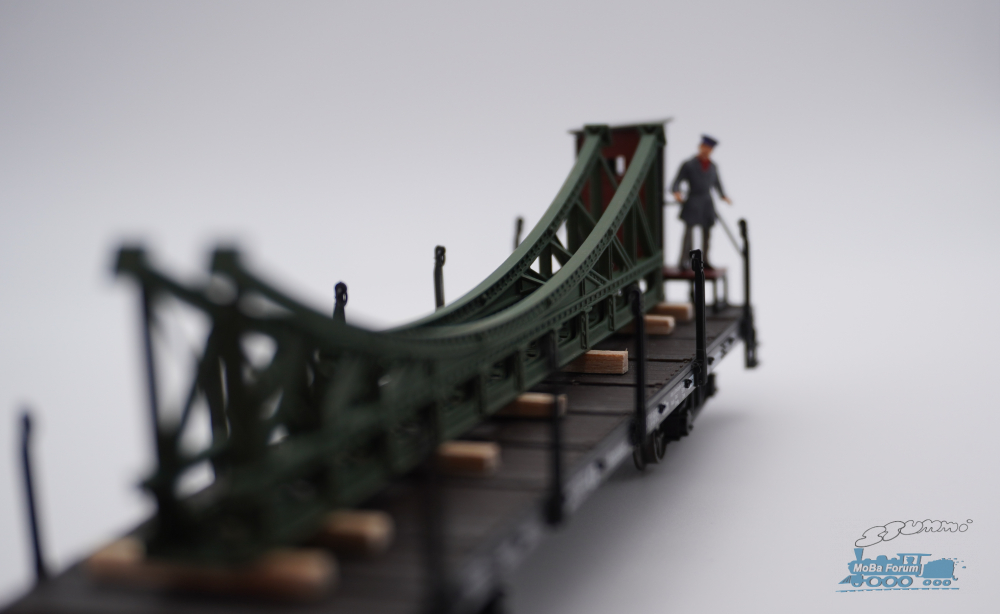

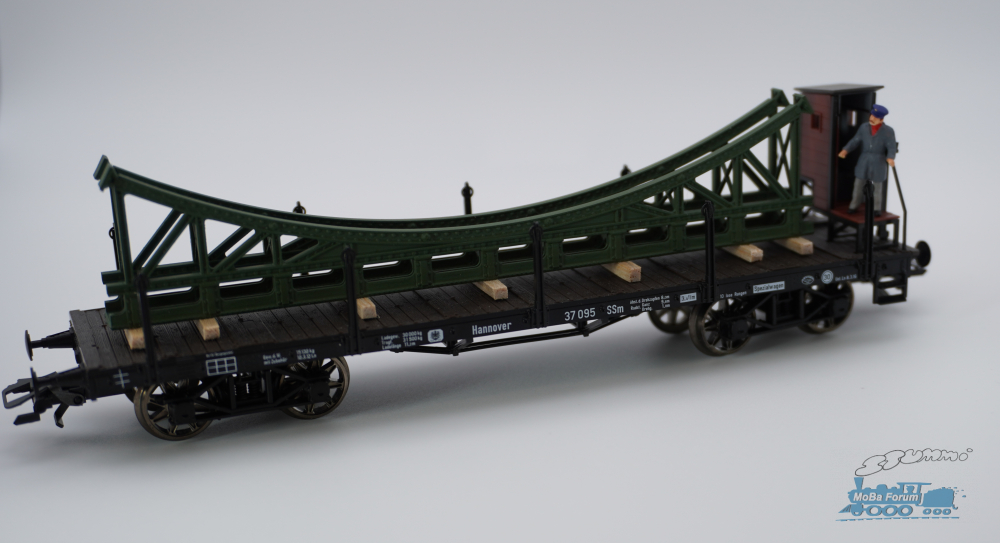

Nun ist die Brücke auch geladen
