Hallo

Ich suche einen Gleisplan vom Bahnhof Balduinstein an der Lahntalbahn. Am besten so um 1970/1980/1990. Es muss kein originaler Plan sein, er kann natürlich auch selbst gezeichnet sein. Allerdings wäre es toll wenn die Fahrstraßen, die Asig und Esig eingezeichnet wären. Kann mir jemand den Plan einscannen, ausdrucken und zuschicken oder kennt Ihr eine Bezugsadresse? Ich meine nämlich, dass es mal eine Seite gab, bei der man Pläne bestellen konnte.
Sollten Unkosten entstehen werde ich diese natürlich begleichen.
Vielen Dank

Gruß Marcel

Hallo,

vielleicht findest du unter folgendem Link was, mir hats geholfen.

http://www.sporenplan.nl/

Viel Glück!

Jo

Hallo

in diesem Heft müsste etwas sein. Ich hab es selber nicht. http://www.miba.de/verlag/i15087606.htm

Viele Grüße

Torben

Hallo Jo

Leider ist Balduinstein auf der Seite nicht gelistet. Das Mibaheft kannte ich schon. Allerdings sind 12,80€ für nur einen Plan der wahrscheinlich noch nicht einmal original ist ganz schön happig.
Danke an euch beide.

Gruß Marcel

Da ich auf der Strecke schon seit knapp 20 Jahren fahre, habe ich mal eben diese Skizze angefertig. Der erste große Umbau im Bf. war allerdings schon 1945/46, da zu dieser Zeit die Strecke durch Brückensprengung Richtung Fachingen eingleisig wurde. Der letzte große Um- (Rück-)bau war dann 1997 als die Strecke Bogenschnell wurde und der Bahnhof alle Nebengleise verlor.

Habe damals mal einen kleinen Bericht zum Thema Lahntal hier im Forum gemacht --> viewtopic.php?t=21072,-die-vergessene-hauptbahn-30-bilder.html

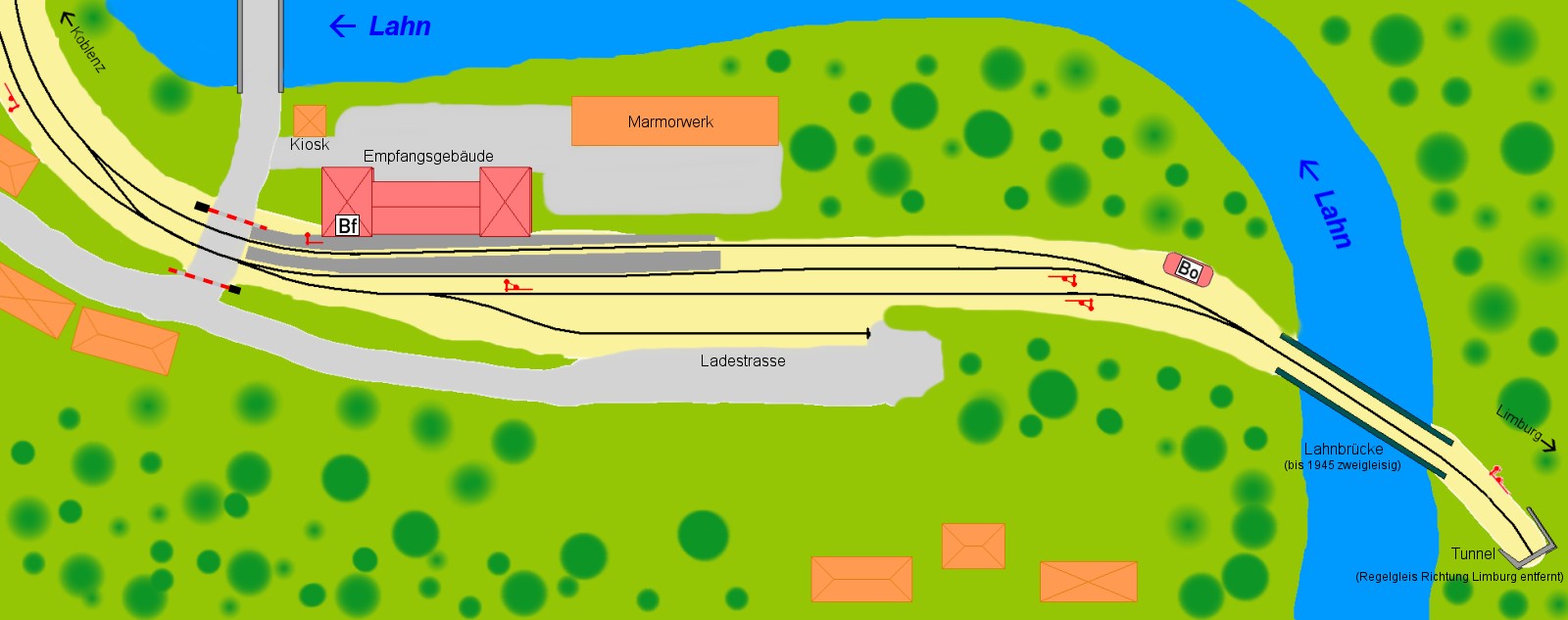

So hier nun der Plan von ca. 1990 (Lageplan bzw. Skizze)


In größerer Auflösung ist er HIER

Der Bahnhof ist für eine Modellbahn ideal, da er zwischen zwei Tunneln liegt und durch seine Bogenform optimal auf einem Winkel passt.

Gruß Martin
Edit: habe die Skizze mal eingefügt
