Hallo Stummis,

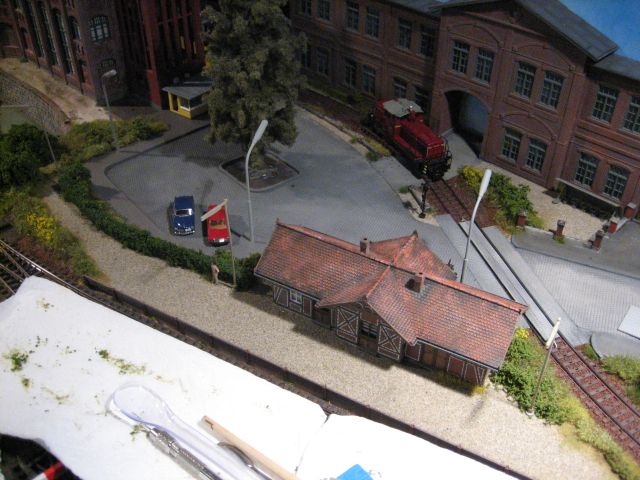

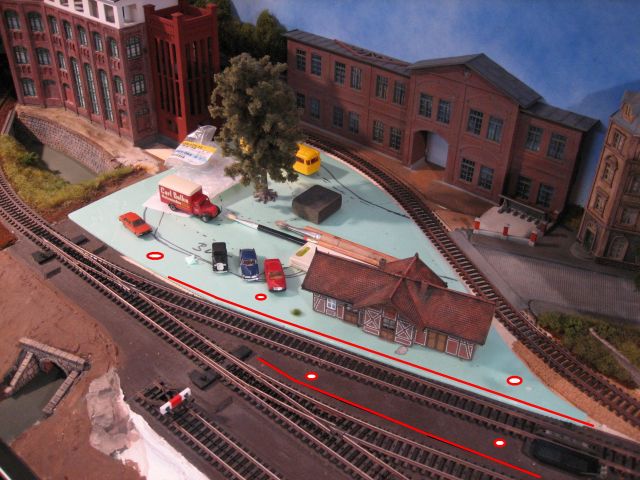

ich bin im Moment dabei für meine Anlage die Bahnsteige an meinem kleinen Empfangsgebäude zu bauen. Es werden einfache Schüttbahnsteige mit Schwellen. Auf dem Bild ist die Position durch die Roten Striche gekennzeichnet.



Allerdings weiß ich momentan nicht, welche Beleuchtung hier Sinn macht!

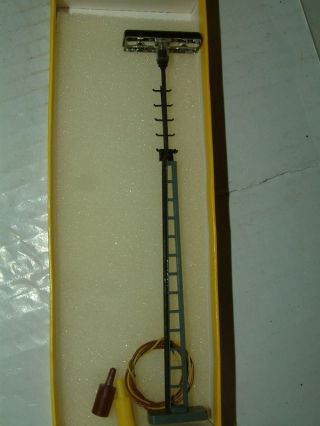

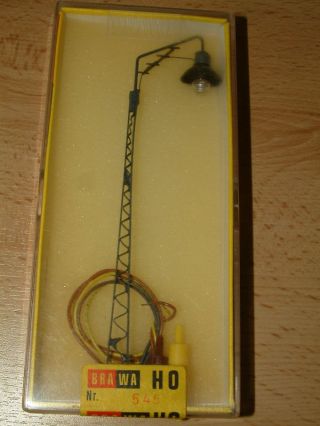

Ich dachte an mögliche Gittermastleuchten wie in den Bilder unten.

Die möglichen Positionen sind durch die Kreise gekennzeichnet.




Nun meine Fragen:

a) sind die Masten einigermassen vorbildsgerecht?
Ich habe die Lampen noch nicht also kein Beinbruch.
b) Gibt es andere / bessere Bahnsteiglampen?
Typ / Hersteller...
c) Ist die Position ok?

Der Entkuppler soll durch einen Übergang getarnt werden.

Robert

Auf Schüttbahnsteigen standen meist einfache Holzmastlampen, z.B. Viessmann Nr. 6060, wobei man bei der noch den Mast in einem verwitterten Holzbraun, und Ausleger und Schirmoberseite mittelgrau, streichen sollte. Passen würde auch noch Viessmann Nr. 6065, wobei auch bei der der Schirm mittelgrau gestrichen werden sollte. 6060 hat den typischeren Schirm, 6065 den typischeren Ausleger, du musst dich also entscheiden...

Gruß, Volker

Hi Robert,

wenngleich es Deine Frage nicht beantwortet: Deine Gebäudemodelle im Hintergrund finde ich klasse!

Aus welchen Teilen besteht das Halbreliefgebäude in Bildmitte?

Bewundernde Grüße von Holger

Ich habe die "einfachen" Viessmann Lampen 6140 genommen - Brawa hat aber wunderschöne (wenn auch teure) Holzmastlampen (5273).
Auslöser war, dass ich meine alten wunderschönen Brawa Holzmastleuchten um zwei Exemplare erweitern mußte (Bahnsteigverlängerung...) und in den letzten 3 Jahren keine Restbestände mehr auftreiben konnte.
Bei manchen Haltepunkten waren auch Lampen mit Betonmast aufgestellt, wer so was herstellt, weiß ich allerdings nicht. Der lampenschirm entsprach den "Peitschenleuchten", aber der Träger war oben separat angesetzt. Viessmann hat für die Bahnübergänge sehr feine Lampen in der entsprechenden Form - aber die haben wiederum einen Metallmast als Vorbild....
Passen würden auch Viessman 6061

Hallo,

eine Frage OT, aber bei dir im Bild ist es schön zu sehen. Hast du die Märklinweichen mit Unterfluzurüstasatz und Weichenlaterne ausgestattet und alles funktioniert zuverlässig??

Gruss

Stephan

Hier stehen solche Laternen

Hallo,

@ Volker:

Standen solche Holzmasten mit Ausleger auch auf Zwischen Bahnsteigen?
In welche Richtung ist dann der Ausleger zu setzen? Zur Bahnsteigkante?
Das hat mich schon immer mal interessiert.


@ Klaus:

Die Viesmann Lampen 6140 finde ich zu untypisch für einen Schüttbahnsteig. Zumindest für mein empfinden. Hast du eventuell eine Vorbild Situation? Auf gepflastereten Bahnsteig kann ich mir die allerdings schon vorstellen.

Zitat von winz

---

Hier stehen solche Laternen

---

Hallo ...,

Die Fotos sind klasse. Diese Leuchten hatte ich auch schon mal ins Auge gefasst. Gäbe es glaube ich auch ohne Leuchtmittel von Auhagen.

Allerdings sind sie generell sehr hoch (so ca. 14cm).
Da bin ich mir bezüglich der Optik auf den doch recht gestauchten Bahnsteigen bei etwas unsicher....

Wäre aber sicher vorbildgetreu, wie auf den Bildern zu sehen ist.

Robert

Zitat von supermoee

---

eine Frage OT, aber bei dir im Bild ist es schön zu sehen. Hast du die Märklinweichen mit Unterfluzurüstasatz und Weichenlaterne ausgestattet und alles funktioniert zuverlässig??

---

Hallo Stephan,

es gibt eigentlich keine "OT" Fragen. Alles ist wichtig und interessant.

zu teil1 der Frage:
Ja alle Märklin Weichen sind mir Unterflurantrieben und Weichenlaternen ausgerüstet.

zu teil2 der Frage:

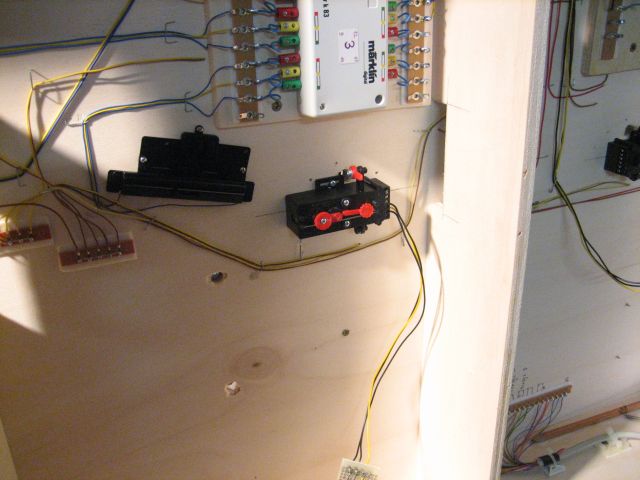

Wie wohl viele, hatte auch ich nach etlichen Jahren Probleme mit einigen Antrieben. Sie haben schlicht nicht mehr geschalten. Ich habe daher die defekten mit motorisierte Antrieben von Hoffmann ausgestattet (siehe Bild). Die sind klasse!

Falls die nächsten ausfallen, tausche ich einfach weitere aus.

Robert

Zitat von Holger_D

---

Hi Robert,

wenngleich es Deine Frage nicht beantwortet: Deine Gebäudemodelle im Hintergrund finde ich klasse!

Aus welchen Teilen besteht das Halbreliefgebäude in Bildmitte?

Bewundernde Grüße von Holger

---

Hallo Holger,

kein Problem. Alle Infos sind vorhanden....

Das Gebäude besteht aus zwei Lokschuppen Bausätzen von Pola mit der Nummer 1020.
Den Anstoß dazu gaben mir seinerzeit die Gebäude von Rolf Knipper auf seiner Zeche Marta.

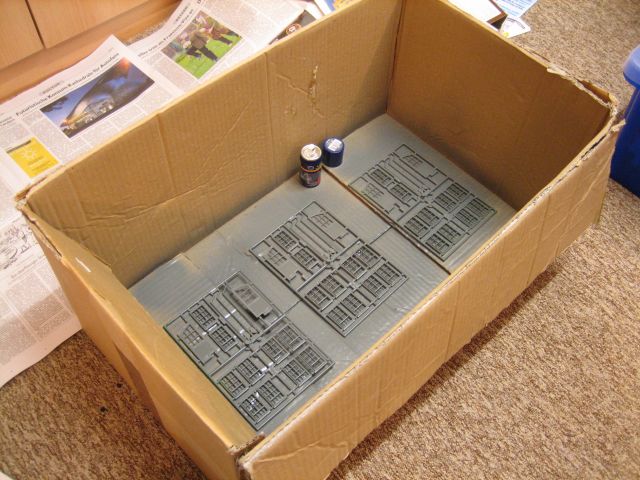

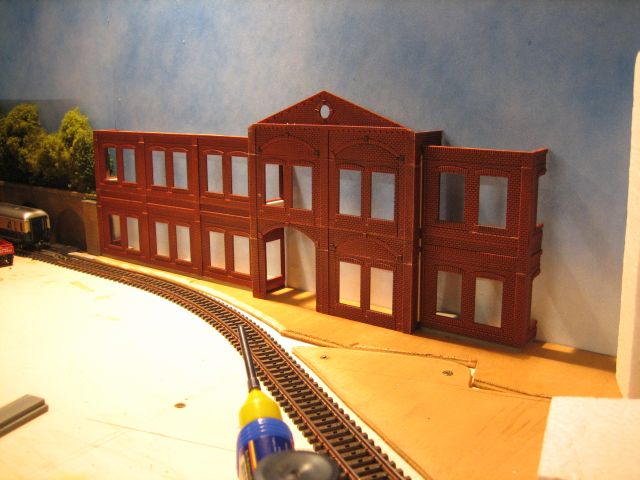

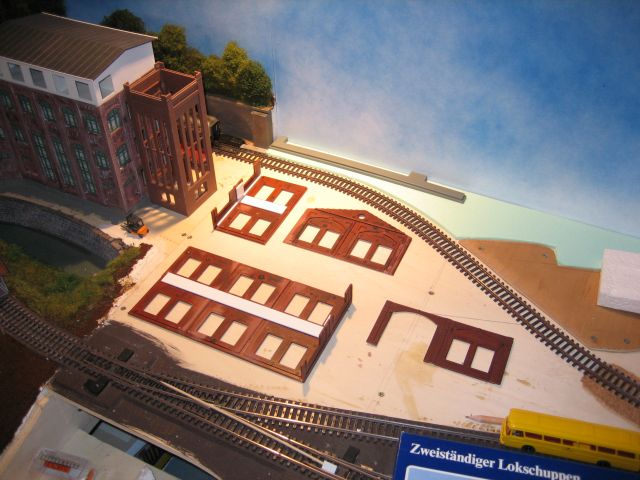

Hier noch ein paar Bilder vom Bau des Gebäudes.

Robert

Hallo Robert
(und Grüße an die alte Heimat - letzter Wohnort Kriegenbrunn gegenüber der E63 bei Friedrichs...)
Nein - eine Vorbildsituation habe ich nicht - die Lampen waren für meinen Haltepunkt Weissenohe optisch der beste Kompromiss - hätte ich genügend Etat und wären die Lampen so richtig im Vordergrund der Anlage, wären es die Brawa-Leuchten geworden.
Am liebsten wären mir natürlich die Leuchten mit dem 8-eckigen Betonmast gewesen....

Aber noch ein Nachtrag: Da Dein HP im großstädtischen Bereich liegt, nimm doch einige von den Viessmann BW-Leuchten Hof o.ä. - die dürften auch gut passen! Die typischen Holzmastleuchten etc. sind eher für den ländlichen Bereich typisch.

Und die Lampen gibt es bei Conrad z.B. als Bausatz (die Nürnberger Filiale hat meistens welche vorrätig).

Ansonsten der alte Erlanger Gruß:
Jeder gennds, gaana wills, gidzmann Egelbills (geschrieben auf meiner fränkischen Cherry-Tatstatur...)

Zitat von K.Wagner

---

Ansonsten der alte Erlanger Gruß:
Jeder gennds, gaana wills, gidzmann Egelbills (geschrieben auf meiner fränkischen Cherry-Tatstatur...)

---

Hallo Klaus,

ja die E63 bei Friedrichs....
Den Bahnhof Frauenaurach wollte ich auch schon mal nachbauen...

Viellachd solldn wir mol des Zidad übersetzn:
Jeder kennts, keiner wills, Kitzmann Edelpils

Wasst aber scho, dass es auch andre Sordn gibt...

Danke für den Hinweis bezüglich der Holzlampen. Muss ich mir noch mal durch den Kopf gehen lassen.

Robert

P.S. Zur Bergkirchweih wieder in alten Gefilden?

Hi Robert,

ich danke Dir sehr herzlich für Deine Baubeschreibung des Halbreliefmodells!

Die Idee, einen Lokschuppen (!) in dieser Weise umzugestalten, halte ich für absolut GENIAL ! Darauf muß man erst einmal kommen!

Ich bin absolut begeistert! Nochmals ein Dankeschön!

Bewundernde Grüße von Holger

Vorsicht mit den "Suppenschüssel"-, bzw. "Tellerminen"-Lampen, die gab es nur bei der DR (ost), bei der Bundesbahn waren die völlig unbekannt. Holzmastleuchten waren immer so angeordnet, dass die Ausleger Richtung Bahnsteigkante zeigte, auf zwischenbahnsteigen waren aber auch gerne Ringleuchten aufgestellt, von denen es aber in der typischen Bauform mit Holzmast keine mir bekannten Modelle gibt. Teilweise tanden aber auch Maten links und rechts der Gleise, und die Bahnsteiglampen waren an "Quertragwerken" aufgehängt.

Gruß, Volker

Also nun habe ich mich einige Zeit auf Recherche durchs WWW begeben.

Als Ergebnis kann ich nur sagen: es gibt wohl x verschiedene Möglichkeiten.

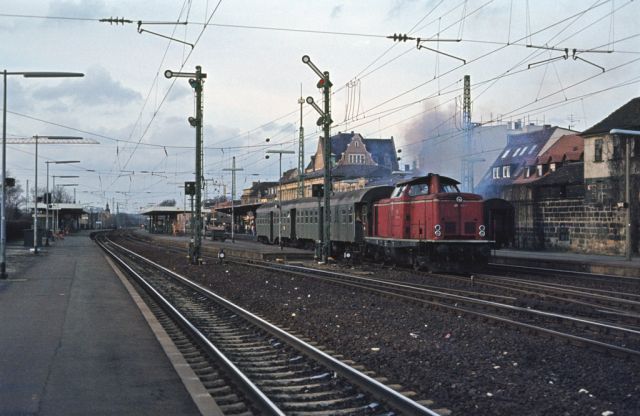

Eine dir mir gut gefallen hat findet sich auf folgendem Bild auf der ganz linken Seite:

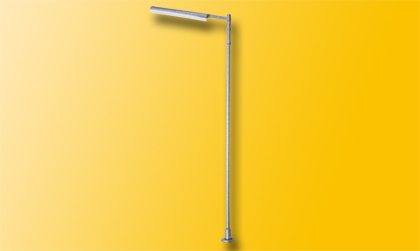

Eine ähnliche Lampe habe ich bei Viessmann unter der Nummer 60942 gefunden:



Davon habe ich mir jetzt einmal 3 Stück besorgt.
Diese kommen NUR auf dem Hausbahnsteig zu Einsatz. Der Zwischenbahnsteig bleibt unbeleuchtet.

Die Leuchten sind ziemlich filigran und vor allem nicht so elend hoch. Farblich muss man sie noch nachbehandeln, da sie ganz in silber gehalten sind.

Nach der Platzierung gibts weitere Bilder...

ROBERT

Hallo,

ich hoffe Robert ist nicht, sauer, dass ich mich hier einfach dranhänge. Aber ich habe derzeit dasselbe Problem und muss so keinen neuen Thread aufmachen.

Und zwar baue ich gerade an einem neuen Diorama in Z, welches einen kleinen Haltepunkt in Epoche 1-3 zeigt. Und da habe ich nun auch einen kleinen Schüttbahnsteig der illuminiert werden müsste.
Jetzt stellt sich mir nur die Frage, welche Lampen schon in der Ep. I an Bahnsteigen standen und in Z zu haben sind, bzw. zu bauen sind.

Hat da jemand vielleicht ein Bild oder Link für mich?

Wäre sehr nett.
Vielen Dank.
Gruß
Andreas

Nach einer Durststrecke im Sommer (hmm, ist ja fast ein Wortspiel ) konnte ich im Dezember mal wieder so richtig loslegen!

Dabei ist jetzt der Hausbahnsteig fertig gestellt worden.
UND die Bahnsteigbeleuchtung ist installiert (allerdings noch nicht verkabelt).

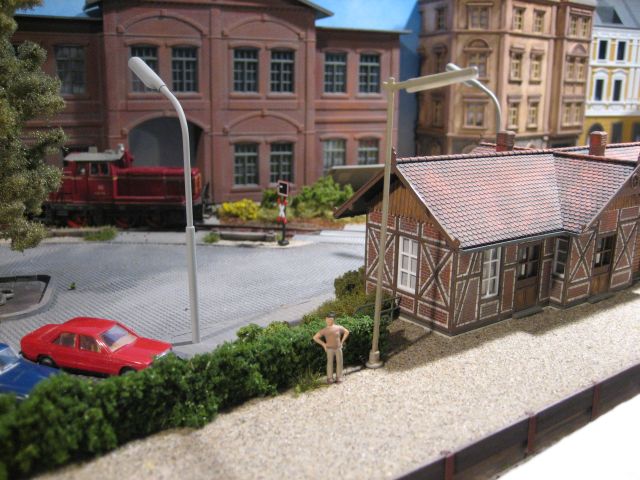

Hier nun das Ergebnis:


Das ist das Übersichtsbild. Kann auch mit dem ersten Bild im Beitrag verglichen werden.

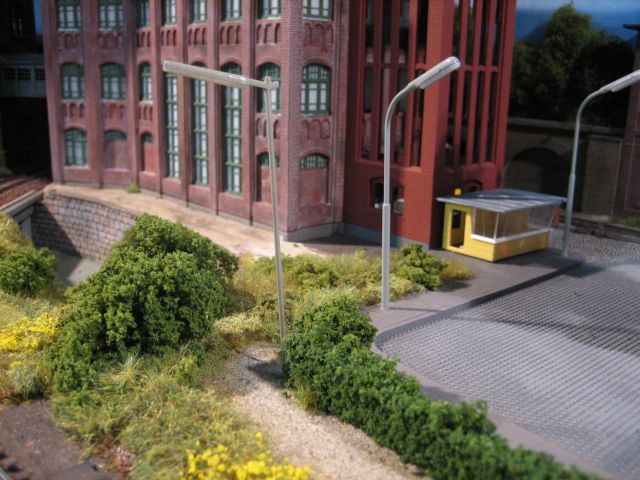

Leuchte direkt am Eingang zum Bahnsteig.

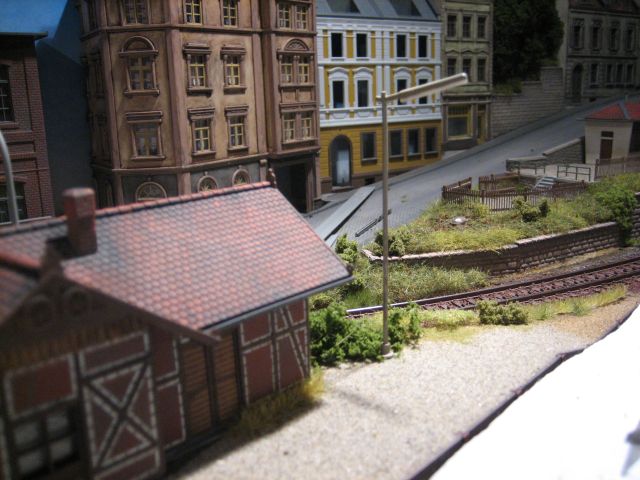

Leuchte ganz rechts. Eigentlich schon kein Bahnsteig mehr, aber die DB war schon damals vorsichtig und leuchtet den Nebeneingang lieber aus.


Und noch die Leuchte ganz rechts in der Nähe die Übergangs zum Zwischenbahnsteig.

Bei dieser Gelegenheit noch ein gutes neues Jahr.

Robert
