Hallo zusammen,
ich brauche mal eure Hilfe: ich habe jetzt 2 Sets von dem neuen BÜ 5104 und versuche, die vierschlägig aufzubauen. Irgendwie passt das nicht mit der Bedruckung der Schrankenbäume. Aus Autofahrersicht habe ich links immer die roten Punkte (die nach innen gehören) statt der rot/weißen Balken.



Ich habe schon versucht, den Baum umzudrehen (geht nicht, der passt nur in einer Richtung in die Halterung) oder den Behang um den Baum zu drehen (dann würde es auch passen, geht aber leider auch nicht, denn der Baum lässt sich in den drei Haltern leider nicht drehen).

Hat einer von euch vielleicht eine Idee? Übersehe ich da was? Gibt es eventuell eine andere Version des BÜ? Beim googeln finde ich immer nur die eine Version.

Gruß aus Hamburg,
Frank

Du hast doch 2 Sets. Dann kannst du doch untereinander tauschen. Einmal beide die eigentlich nach links gehören auf eine Seite der Schienen und auf der anderen Seite beide, die eigentlich nach rechts gehören. Dann müsste es gehen.
MFG
Fabian

Zitat von MoBaFan1997

---

Du hast doch 2 Sets. Dann kannst du doch untereinander tauschen. Einmal beide die eigentlich nach links gehören auf eine Seite der Schienen und auf der anderen Seite beide, die eigentlich nach rechts gehören. Dann müsste es gehen.
MFG
Fabian

---

Nee,
das ist ein Denkfehler.

Jedes Set enthält zwei Bäume, die "eigentlich rechts gehören". Also hat er jetzt 4 rechte. Wovon er 2 auf "links" umbauen muss. Das ist das Problem. Es gibt keine "links gehörenden"
Gruß
Martin

Hallo,

muss es wirklich sein, einen identischen Beitrag innerhalb von zwei Minuten in (mindestens) zwei Foren einzustellen?
Vielleicht gibst Du einem Forum zunächst die Chance eine passende Antwort zu geben...

Gruß Ursulus

Zitat von Nichteisenbahner

---

Zitat von MoBaFan1997

---

Du hast doch 2 Sets. Dann kannst du doch untereinander tauschen. Einmal beide die eigentlich nach links gehören auf eine Seite der Schienen und auf der anderen Seite beide, die eigentlich nach rechts gehören. Dann müsste es gehen.
MFG
Fabian

---

Nee,
das ist ein Denkfehler.

Jedes Set enthält zwei Bäume, die "eigentlich rechts gehören". Also hat er jetzt 4 rechte. Wovon er 2 auf "links" umbauen muss. Das ist das Problem. Es gibt keine "links gehörenden"
Gruß
Martin

---

Da muss ich dir recht geben. Ich war irgendwie davon ausgegangen, dass es pro Set einen Schlagbaum für links und rechts gibt. Sorry.
MFG
Fabian

Zitat von Ursulus

---

Hallo,

muss es wirklich sein, einen identischen Beitrag innerhalb von zwei Minuten in (mindestens) zwei Foren einzustellen?
Vielleicht gibst Du einem Forum zunächst die Chance eine passende Antwort zu geben...

Gruß Ursulus

---

doppelt gemoppelt haelt besser

Da bleibt wohl nur Handarbeit!

-Umlackieren oder
-Schlagbaum trennen uns anders ankleben

Hallo.
Das ist ja wohl egal in wie vielen Foren er den Beitrag einstellt.

Vielleicht will er möglichst zeitnah eine Lösung bekommen? Und dann ist ein Einstellen eines Beitrages in mehreren Foren ein passender Weg. Nicht in jedem Forum ist "die" Kompetenz vorhanden, die man braucht. Und man weiß in der Regel vorher nicht wo man seine Frage "erfolgreich" beantwortet bekommt .

Also am Besten: Leben und Leben lassen.


Leider kann ich beim eigentlichen Problem nicht weiter helfen.


mfG
Ralf

Zitat von Ursulus

---

Hallo,

muss es wirklich sein, einen identischen Beitrag innerhalb von zwei Minuten in (mindestens) zwei Foren einzustellen?
Vielleicht gibst Du einem Forum zunächst die Chance eine passende Antwort zu geben...

Gruß Ursulus

---

Hallo Frank,

im aktuellen Miba-Heft 05/13 behandelt man, u.A. auf den Seiten 24 bis 29, die Ansteuerung der Viessmann-Schranke 5104.

Auf der Seite 25 ist die Schranke im gleichen Zustand wie auf deinem Foto abgebildet zu sehen, dh. zwei identische Schrankenanlagen mit Antrieb.

Auf der Seite 24 jedoch ist die Viessmann-Schranke eingebaut in der Anlage zu sehen:

beide Schrankenbäume haben ihren Antrieb auf der rechten Seite, beim vorderen Schrankenbaum schaut man auf die rot-weiß gestreifte Seite, beim hinteren Schrankenbaum aber von der gleichen Position auf den weiß-rot-gepunkteten Schrankenbaum.
Der Schrankenantrieb vom hinteren Schrankenbaum wird durch die BR 65 verdeckt. Das heißt, irgendwie muss es der Author geschafft haben, einen Schrankenbaum vom Antrieb abzuziehen und umgedreht wieder aufzustecken, was dich deinem Wunsch, eine gegenschlägige Schranke aufzubauen, vieleicht weiter bringt. Der "Behang" von dieser "umgebauten" Schranke steht jedoch ein wenig über den Schrankenbaum hinaus.

Vielleicht kannst du ja, über die Miba Redaktion, den Author Manfred Peter kontaktieren und ihn fragen, was er genau gemacht hat.

Viele Grüße
Stefan Walter

Zitat von Ursulus

---

Hallo,

muss es wirklich sein, einen identischen Beitrag innerhalb von zwei Minuten in (mindestens) zwei Foren einzustellen?
Vielleicht gibst Du einem Forum zunächst die Chance eine passende Antwort zu geben...

Gruß Ursulus

---

Lieber Ursulus,

so erhöht er aber seine Chance mehr Leute zu erreichen welche Ihm einen konstruktiven Lösungsansatz auf seine Frage geben können
Was spricht also dagegen?

Zur Frage von Frank:

Wie Martin bereits erwähnte liegt die Lösung wohl nur in einer Umlackierung bzw. sofern möglich, den Schlagbaum um 180° zu drehen.
Meine Google Suche ergab leider auch keine Vierschlägige Alternative zu dem Viesmann BÜ sodass wohl nur ein Lösungsansatz wie bereits oben beschrieben bleibt.
Ich schau mich aber noch mal weiter um. Vielleicht findet sich noch eine weitere Alternative.

Viele Grüße
Stephan

P.S.
Edit: Sollte sich der Behang vom Schlagbaum lösen, und an der anderen Seite wieder befestigen (anklipsen) lassen, so könntest du den Schlagbaum auch an der Antriebseite absägen, das Loch aufbohren, und den Schlagbaum um 180° gedreht wieder einsetzen. Danach den Behang wieder von der richtigen Seite anbringen.

Servus Frank,

vielleicht hat Viessmann als Hersteller direkt einen Tipp wie das geht? Ich würde mal beim Kundendienst anfragen.

Sind das Halbschranken? Wenn ja dann ist es logisch. Davon braucht man auch nur 2 Stück.
Da bleibt nur der Umbau oder auf Vollschranke umsteigen was dann eigentlich mehr Sinn macht.

Du möchtest es bestimmt so haben:


Aber in H0 kenn Ich keinen Hersteller,aber es gibt etwas anderes:

Zitat von V300fan

---

Sind das Halbschranken?

---

Halbschranken mit Gardine?


M.

Hallo

Ich würde mir auf weisses decalpapier einfach die Streifen und Punkte ausdrucken, und den baum neu eh.....beschriften.

bart

Zitat von Stefan Walter

---

Hallo Frank,

im aktuellen Miba-Heft 05/13 behandelt man, u.A. auf den Seiten 24 bis 29, die Ansteuerung der Viessmann-Schranke 5104.

Auf der Seite 25 ist die Schranke im gleichen Zustand wie auf deinem Foto abgebildet zu sehen, dh. zwei identische Schrankenanlagen mit Antrieb.

Auf der Seite 24 jedoch ist die Viessmann-Schranke eingebaut in der Anlage zu sehen:

beide Schrankenbäume haben ihren Antrieb rechts, beim vorderen Schrankenbaum schaut man auf die rot-weiß gestreifte Seite, beim hinteren Schrankenbaum aber von der gleichen Position auf den weiß-rot-gepunkteten Schrankenbaum.
Der Schrankenantrieb vom hinteren Schrankenbaum wird durch die BR 65 verdeckt. Das heißt, irgendwie muss es der Author geschafft haben, einen Schrankenbaum vom Antrieb abzuziehen und umgedreht wieder aufzustecken, was dich deinem Wunsch, eine geschlägige Schranke aufzubauen, vieleicht weiter bringt. Der "Behang" von dieser "umgebauten" Schranke steht jedoch ein wenig über den Schrankenbaum hinaus.

Vielleicht kannst du ja, über die Miba Redaktion, den Author Manfred Peter kontaktieren und ihn fragen, was er genau gemacht hat.

Viele Grüße
Stefan Walter

---

Hallo Frank,
wie von User "Stefan Walter" geschrieben, ist auf der Seite 24 von Miba 05/13 der komplette Schrankenbaum so montiert wie von dir gewünscht.
Der Schrankenbaum muss also aus dem beweglichen Bügel der die Schranke auf und ab bewegt, demontiert und um 180° gedreht wieder montiert werden. Dies wurde auch vom Verfasser in der Miba, so vorgenommen.
Das ist sichtbar an dem hinteren Schrankenbaum auf Seite 24, den dieser ist jetzt etwas kürzer, so dass der Behang ein klein wenig Länger ist wie der Schrankenbaum selbst, sichtbar auf dem Bild mit der Vergrößerungslupe.
Der Schrankenbaum hat offensichtlich den gleichen Durchmesser über die ganze Länge, da er nicht konisch nach Vorne zuläuft.
Wenn keine neue Lackierung erwünscht ist, dann geht es eigentlich nur so.

Viele Grüße
Rainer

Hallo,

ich möchte mir diesen Bahnübergang auch kaufen. Allerdings habe ich eine Frage dazu: Lässt sich der Behang abmachen. Ich finde Schranken ohne Behang schöner und möchte außerdem keine 2 Sets davon kaufen um einen vorbildgerechten BÜ in der Epoche VI zu bauen.

Viele Grüße
Julius

Hallo,

hat wirklich niemand eine Ahnung?

Viele Grüße
Julius

Zitat von Verkehrsrot

---

hat wirklich niemand eine Ahnung?

---

Hi,
warum kaufst Du Dir nicht einen Bü ohne Gardine, statt den mit Gardine, um sie dann abzuhängen?
fragt sich
Martin

Hallo Martin,

ich hätte gerne einen BÜ wie sie heute gebaut werden. Mit roten Strichen und Punkten auf der Schranke. Bis auf dem Viessmann-Bahnübergang habe ich keinen gefunden der dieser Bauart entspricht. Oder gibt es ihn doch?!

Viele Grüße
Julius

Nein, ich denke nicht. Ich suche auch schon eine ganze Weile nach einer aktuellen Schrankenanlage.

Es ist echt deprimierend, dass es für Epoche II und III Anlagenbauten zu Hauf gibt und quasi die Auswahl zwischen den Herstellern hat und bei Epoche VI ist Ebbe. Da kann man schon froh sein, dass Viessmann den Bahnübergang rausgebracht hat

Gruß

Ralf

Zitat von Verkehrsrot

---

Hallo Martin,

ich hätte gerne einen BÜ wie sie heute gebaut werden. Mit roten Strichen und Punkten auf der Schranke. Bis auf dem Viessmann-Bahnübergang habe ich keinen gefunden der dieser Bauart entspricht. Oder gibt es ihn doch?!

Viele Grüße
Julius

---

Hallo Julius,

Habe selbst mir den 5104 gekauft und auch umgebaut. mit ein wenig Fingerspitzengefühl kannst du die kleinen Klammern die den Behang halten auftippens. dann kannst du auch ihn einwenig einkürzen.

DANKE

Jetzt weiß ich, dass ich den BÜ sorgenfrei kaufen kann
Das Video ist auch toll. So in etwa will ich meinen BÜ auch aufbauen.

Viele Grüße
Julius

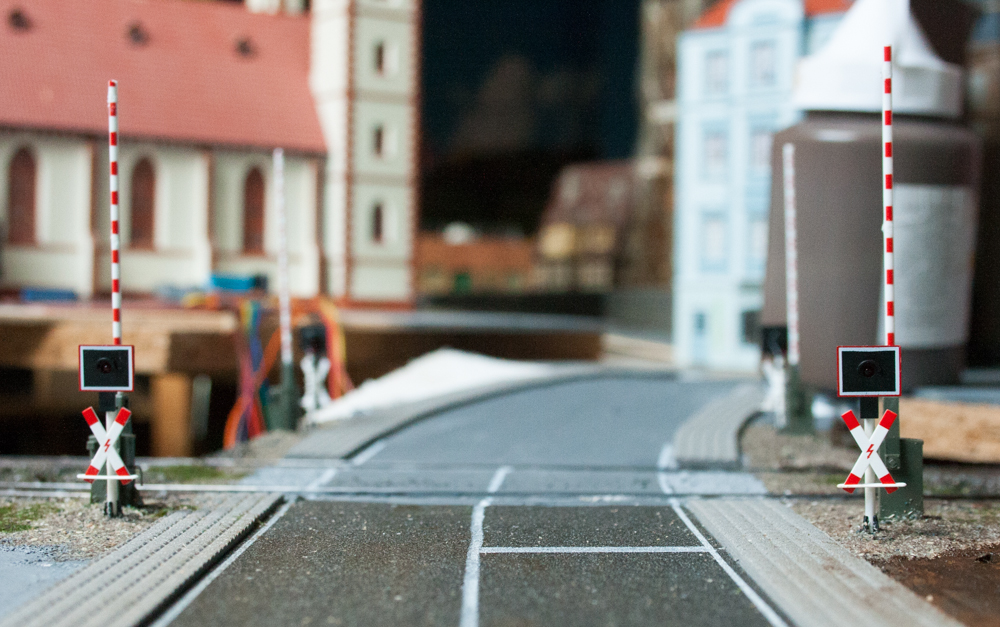

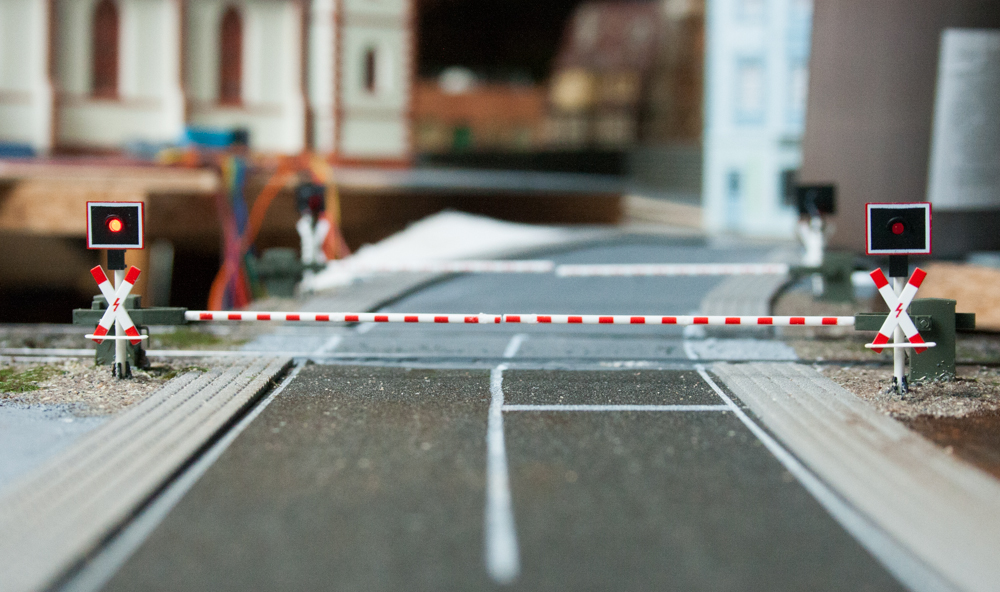

Meiner ist nun auch im Bau, hier zwei Fotos (Video kommt später mal):





Gruß,
Michael

S, muss mal etwas Frust ablassen über die Schranken.
Sehr stabil sind die leider nicht. nach dem ersten einbau im März 13 riss beim Schrankenbaum im Inneren der obere zugpunkt ohne eine Betätigung vonselbst. hatte den auch dann eingeschickt und ohne Probleme repariert bekommen.
dann riss er zum zweiten mal im Juli kurz vor der Ausstellung, also selbstrepariert und die Schranke etwas modifiziert.

beim 3. Mal war ich dann Schuld. bin mit der Hand am Schrankenbaum hängengeblieben und diesmal ist die Betätigung unten am "Servo(?)" gebrochen.
Vielleicht sollte man ne Haube bauen und überstülpen, wenn man in der Nähe was macht.


@ Miba222

Schöner BÜ, schade das der Behang beim umdrehen immer so leidet, dass man ihn nicht sogut wieder dran bekommt.
woher stammen denn die Andreaskreuze?

Hallo zusammen,

zumindest kündigt Viessmann unter der Nummer 5107 : " H0 Bahnschranke 5104 gespiegelt "
an. Könnte also bedeuten, daß es dann 2 linke Bäume sind und man nicht selber Hand anlegen muss.

MFG
O.R.
