Hallo zusammen,

auf dem Dachboden habe ich eine Kiste mit alten Eisenbahnsachen aus den 1960er-1970er Jahren wiedergefunden. Ich kann mich dran erinnern, dass ich als Kind da mal mit gespielt habe. Irgendwann wurde die Bahn aber abgebaut, einige Teile wurden innerhalb der Familie weitergegeben. Zu den Resten, die ich gefunden habe, gehören ein paar Gleise, Bäume, Häuser, Laternen, ein Trafo und irgendwo müsste noch eine kleine Lok sein. Also alles, um zumindest eine kleine Modellbahn zusammenbauen zu können.

Genau das soll auch mein Ziel sein, ich würde aber gerne auf das Wissen anderer zugreifen und hier einfach mal ein paar Fragen loswerden.

Allgemeine Zielsetzung:
- möglichst minimaler Aufwand (Unterlage wird eine Grasmatte sein) -> oder halt doch Streumaterial, ist sogar noch welches vorhanden.
- möglichst platzsparend (60x100)
- möglichst mit den vorhandenen Teilen (insbesondere die Modellgleise von Fleischmann)
- möglichst mobil (soll also auch mit umziehen können)


Fragen:
- Die Platte wird aus Holz sein, na klar was auch sonst. Einfach Sperrholz oder Spanplatte nehmen? -> ok, es wird Sperrholz. Da hätte ich micht spontan schonaml falsch entschieden!
- Um die Bahn etwas schicker zu machen, habe ich nach passenden Gleisbettungen gesucht. Sicherlich kennt jemand die von Merkur. Sind die zu empfehlen und einfach zu verwenden? -> Müssen die Korkmatten dann alle selbst geschnitten werden, oder gibt es da vorgefertigte Teile? Habt ihr ein gutes YT-Video mir einer Anleitung zum Schottern?
- Ich habe eine 3-Wege-Weiche (Nr. 6057). Irgendwie habe ich Probleme, die in die Streckenführung zu integrieren. Die Länge soll 204mm sein (wie ein Standard-Gleis 6001), aber Länge passt um gefühlt 1mm nicht. -> Ich habe mal verglichen - in der Tat, gleich lang. Das von mir verwendete Planungsprogramm stellt das dann wohl nicht richtig dar.
- Wie könnte man die Mobilität solch eine kleinen Anlage realisieren?
- Wie gestaltet man die "Unterseite" am übersichtlichsten? Ich kann mich drann erinnern, dass da früher unzählige Kabel kreuz und quer verliefen.

Bild entfernt (keine Rechte)

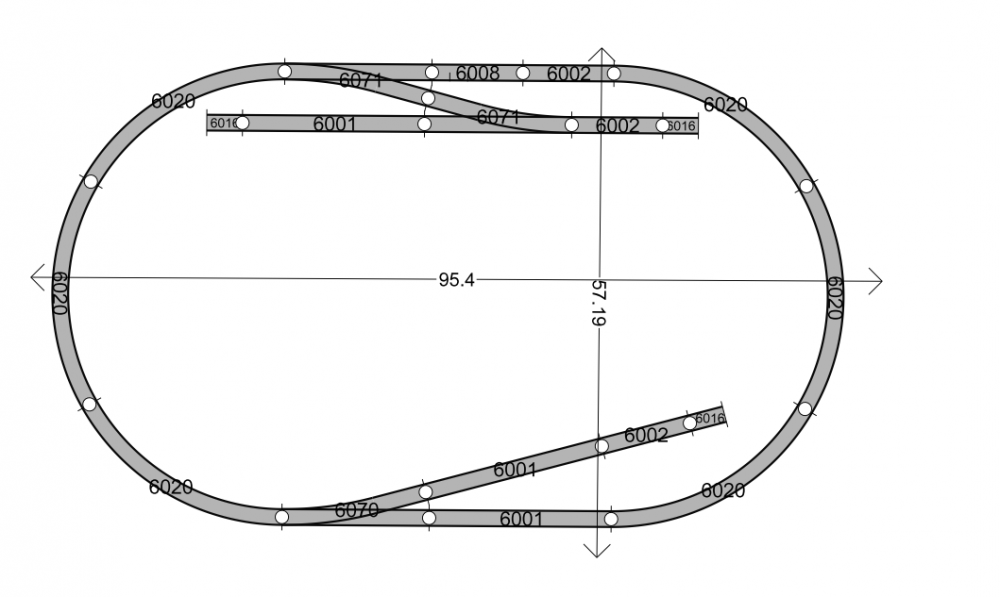

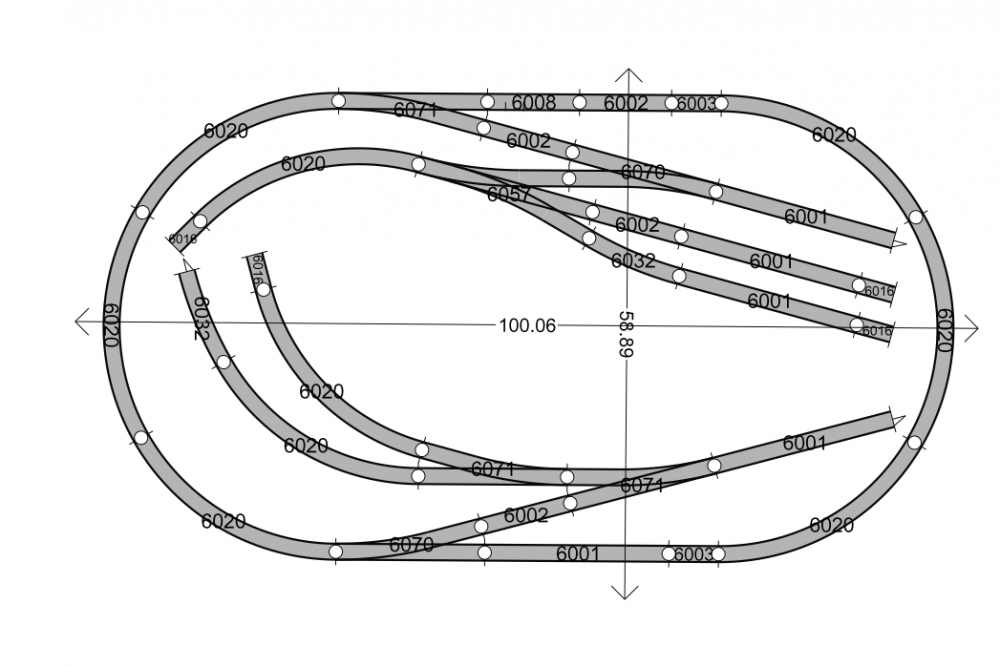

Mal das Maximum an Gleisen, was reinpassen würde (alle vorhandenen Weichen verbaut, dazu hätte ich noch viele Geraden und Kurven). Mehr geht auf 60x100 nicht, also kein Platz für Umfahr-Umsetzgleise:
Bild entfernt (keine Rechte)

(der Startbeitrag wird noch ergänzt)

Hallo kldf,

willkommen im Forum, viel Spaß beim Wiedereinstieg in eines der schönsten Hobbys der Welt.
Dann mal los mit den Fragen!

Hallo,
und schön, daß Du zu uns gefunden hast.

Da Du Wiedereinsteiger bist, vermeideest Du viele Diskussionen. Du baust auf das auf, was Du hast. Soweit klar.

Hast Du da schon alle Gleise eingeplant, die Du hast? Die Frage nach der Dreiwegweiche wird dann echt schwierig. Wenn Du noch ein paar Gerade hast oder besorgen kannst, kannst Du die Rechtsweiche oben mit den zwei Gleisstummeln ersetzen. Dann hast Du da ein paar weitere Rangiermöglichkeiten. Prellböcke brauchst Du nicht unbedingt fertig kaufen, da gibt es auch in echt manchmal Gleise, die am Ende einen Betonblock oder leicht befestigten Erdhaufen haben. Das kannst Du selber nachbauen.

Mobilität ist doch bei 60x100cm kein Problem. Sperrholz wäre leichter als Span - so ein Teil läßt sich für einen Erwachsenen problemlos handlen.

Merkur ist ok, aber teuer. Kork- oder Gummistreifen sind günstiger, gut schalldämpfend und leichter zu kriegen.

Und jetzt von mir auch viel Spaß mit unserem Hobby. Ich freue mich schon, mehr von Dir zu hören.

Hallo,

willkommen zurück bei einem der schönsten Hobbies die es gibt.

Zu Deinen Fragen:

Grasmatten sind sehr teuer und unrealistisch, einen großen Teil der Fasern werden dann für Eisenbahntrasse, Straßen, Wege, Plätze gestaltete Beete, Hauser usw. wieder entfernt.
Als "Grundplatte" bietet sich Sperrholz an, das ist zwar teurer aber leichter und besser zu verarbeiten, auf der Rückseite einen Rahmen aufbauen aus Dachlatten o.ä. so schützt Du die Kabel und verhinderst Durchbiegungen.

Mössmer wie auch Merkur-Gleisbettungen sind recht teuer, einfacher ist sowas selber zu machen mit Korkbettung und Schotter, bei Ebay findet man das günstige Sets und kann sich auch die Schotterfarbe aussuchen.

Nur als kleine Frage: ein Umfahr-Umsetzgleis ist nicht vorgesehen? Sonst kann sich die Lok ja selber "festfahren"...

Peter

Hallo Namenloser,

hier auch eine Stimme für Sperrholz. Kann bei der Größe erst mal auf einem alten Tisch liegen. Auf lange Sicht wäre aber - wie Peter schon vorschlug - eine kleine Rahmenkonstruktion sinnvoll (muss ja nicht für Elefantengewichte dimensioniert sein). Sowas gibt es auch als Bausatz zu kaufen, für den Fall, dass du dir das Zuschneiden nicht zutraust:
https://www.gleiswendelshop.de/category-400/

Bin in keiner Weise mit dem Anbieter verbandelt, es gibt auch andere, soll nur eine prinzipielle Anregung sein. Natürlich bekommst du das Material auch in jedem Baumarkt.

Anregungen für die Gestaltung kannst du dir im Forum u.a. in den vielen Threads zum Thema "Testkreis" holen, vor allem hier
RE: Mein Testkreis: Der neue Testkreis.

Viel Spaß
Andreas

Hallo,
die 3 Weiche ist auch so Lang wie die 6001 ( 204 mm )

Ich verbaue 8 mm Spanplatte, und wenn du darunter ein Leisten Bau machst
aus Leiste von 48 x 24 mm ist das ausreichen und Stabil genug.

Hallo,

an Stelle von Grasmatten für die Moba habe ich Hallensportrasen (für Hallenfußball) aus dem Baumarkt genommen. Sieht auch nach grünem Gras aus, ist aber viel robuster und dämmt Geräusche besser als spez. Moba-Zubehör.
Der Preis ist vernünftig.

MfG.

Hallo,

ich empfehle auch eher eine Sperrholzplatte, da Spanplatten deutlich härter sind und das z B Probleme mit Gleisschrauben machen kann, da man jedes Loch vorbohren muss, damit der Kopf nicht kaputt geht.
Merkur-Bettungen: wenn, dann aber bitte die Styroplast-Type und nicht die Schaumstoffversion, denn diese wird nach einigen Jahren bröselig

Viel Erfolg
Railstefan

Hallo zusammen,
danke für die vielen und schnellen Antworten!

Ich habe den ersten Beitrag ergänzt. Mal sehen, wie es weitergeht.

Gruß

Zitat von kldf im Beitrag #1

---

also kein Platz für Umfahr-Umsetzgleise:

---

hallo,
bei den Radius den du da verbaust ist dir auch klar das DU nur mit kleine Loks da durch Fahren kannst.

Hallo,

es ist richtig: durch Zuschneiden von Korkmatten aus dem Baumarkt kann man viel Geld sparen!
Im Baumarkt kaufen alle, in Moba -Geschäften eben nur Moba-Kunden.

Das Gleiche gilt für grünen Kunstrasen für Hallensport aus dem Baumarkt. Den gibt es in Bahnen zum Abschneiden. Wie einer meiner Vorredner schon sagte: Grasmatten für die Moba sind teuer und nicht wirklich praktisch.

Wie es schon in dem Büchlein "das selige Modellbahnlächeln" (Autor ist ein Arzt) heißt: Baumärkte sind wichtig.

MfG

Hallo zusammen,

ich bin nun endlich dazu gekommen, die alten Gleise zu reinigen und einen ersten Kreis zu basteln.

Die Lok ist auch schon gefahren, leider nur kurze Zeit. Nun bewegt sie sich auf einmal nicht mehr. Wie kann ich testen, ob z. B. der Elektromotor defekt ist? Gibt es da irgendwelche Tricks?

Gut geölt ist sie, an verharztem Öl wird es eher nicht liegen. Strom vom Fahrregler kommt auch an den Gleisen an, daher liegt es wohl an der Lok.

Hallo,

vielen Dank für die neuen Infos.
Wegen der Lok: was für eine und was hat sie schon getan und was genau geht nicht mehr? Fahren und/oder Licht etc
Aussagekräftige Bilder vom Innenleben der Lok können da sehr hilfreich für uns sein

Gruß
Railstefan

Hi,

anhand der Gleisnummern oben gehe ich davon aus, dass es sich um Fleischmann-Material handelt???

Wir wissen definitiv zu wenig, um helfen zu können ;)

Grüße
Andreas

Danke für die Antworten, hier mehr Infos:

Es ist die Nummer 4300 von Fleischmann. Licht hat die Lok nicht.

Sie ist eine Zeit lang brav im Kreis gefahren, jetzt fährt sie einfach nicht mehr. Hat einfach so aufgehört.

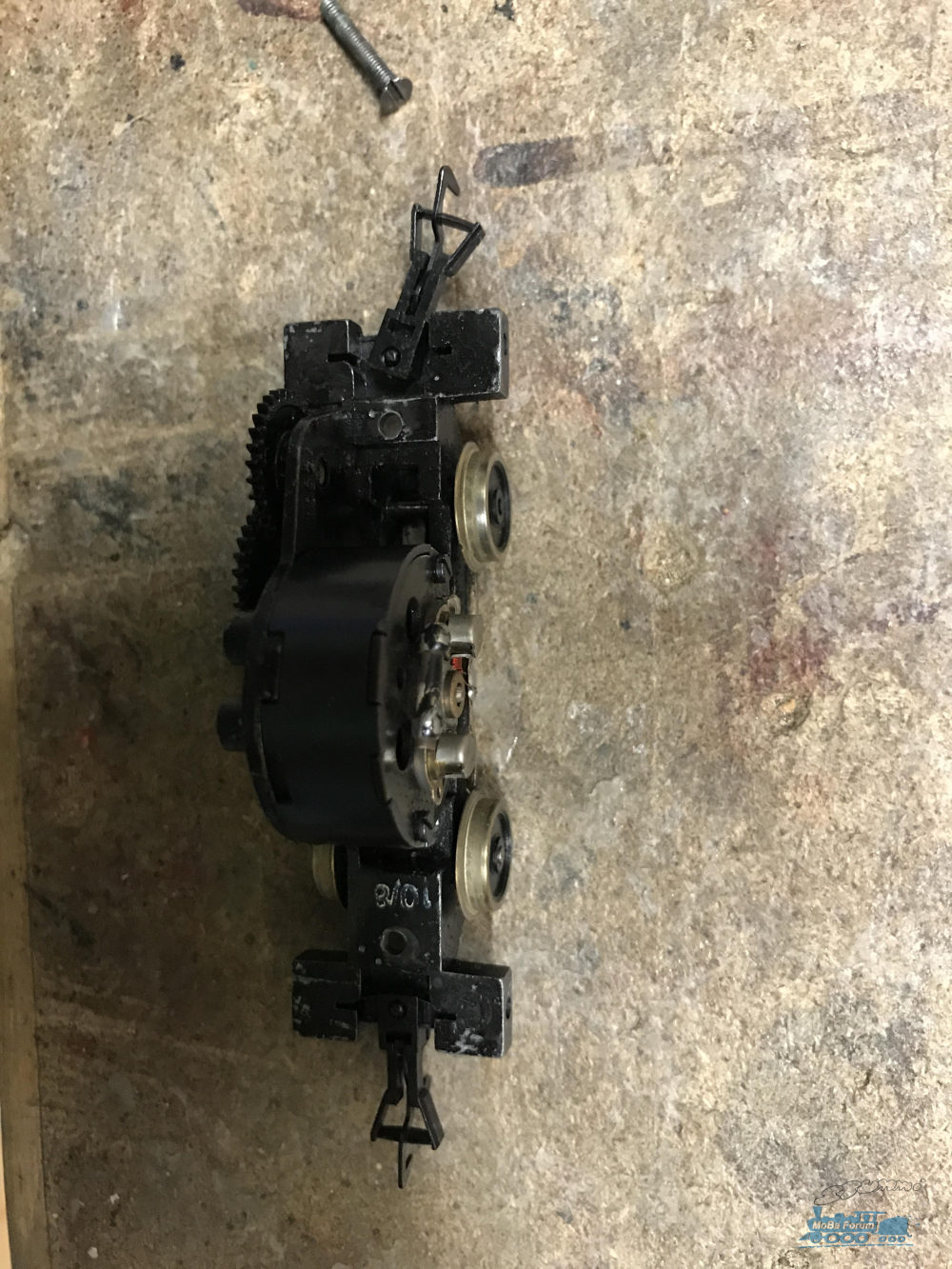

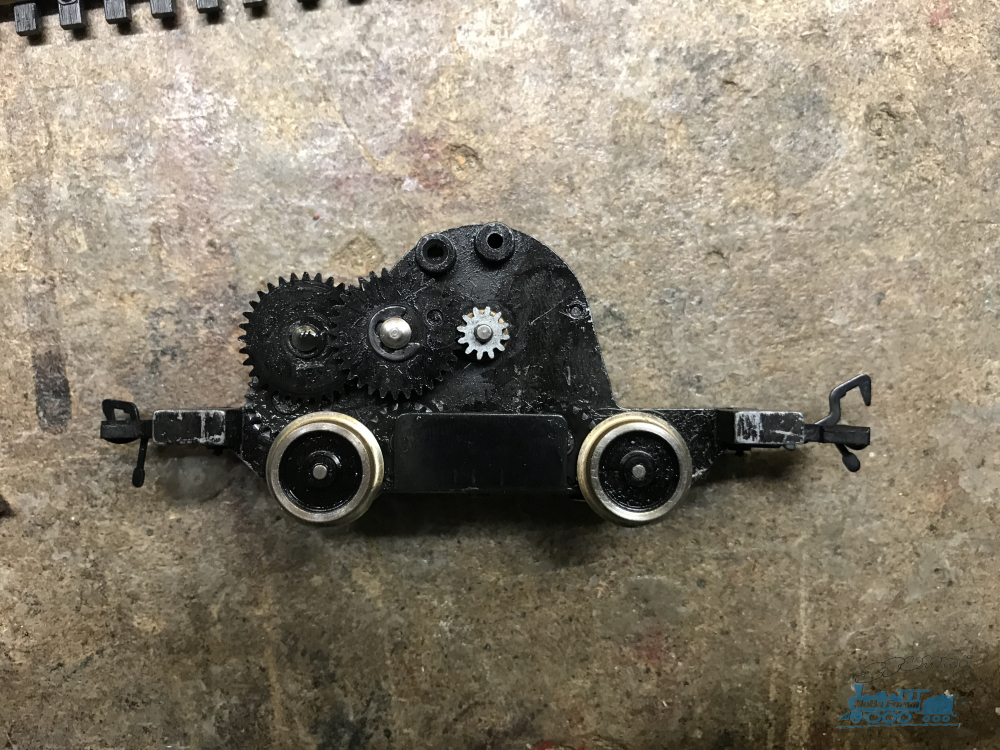

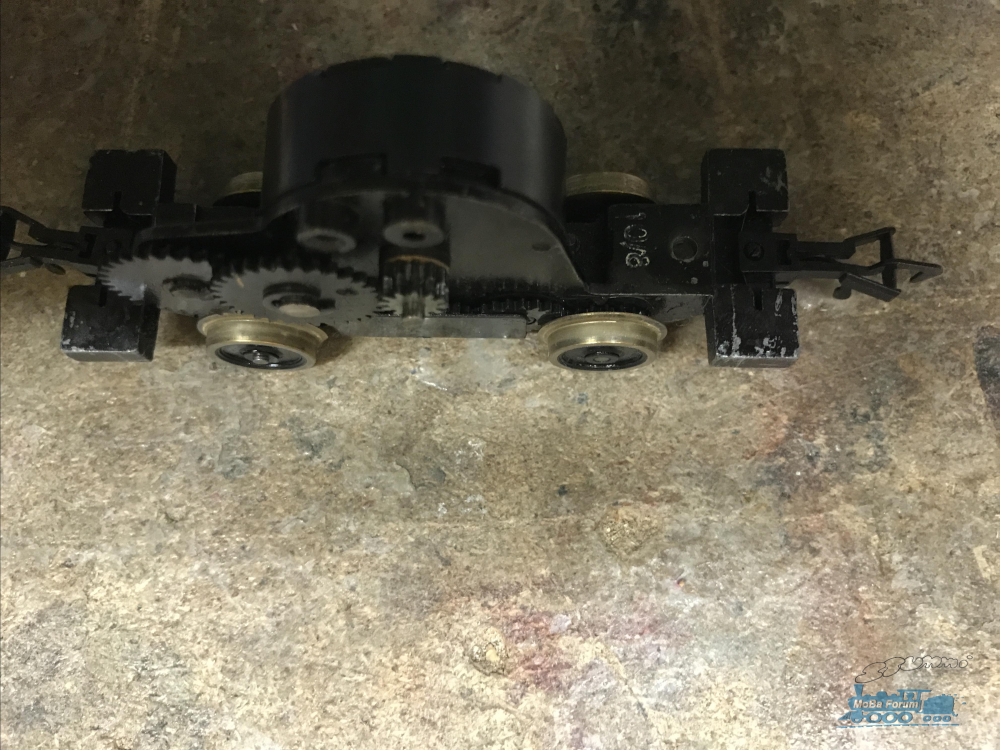

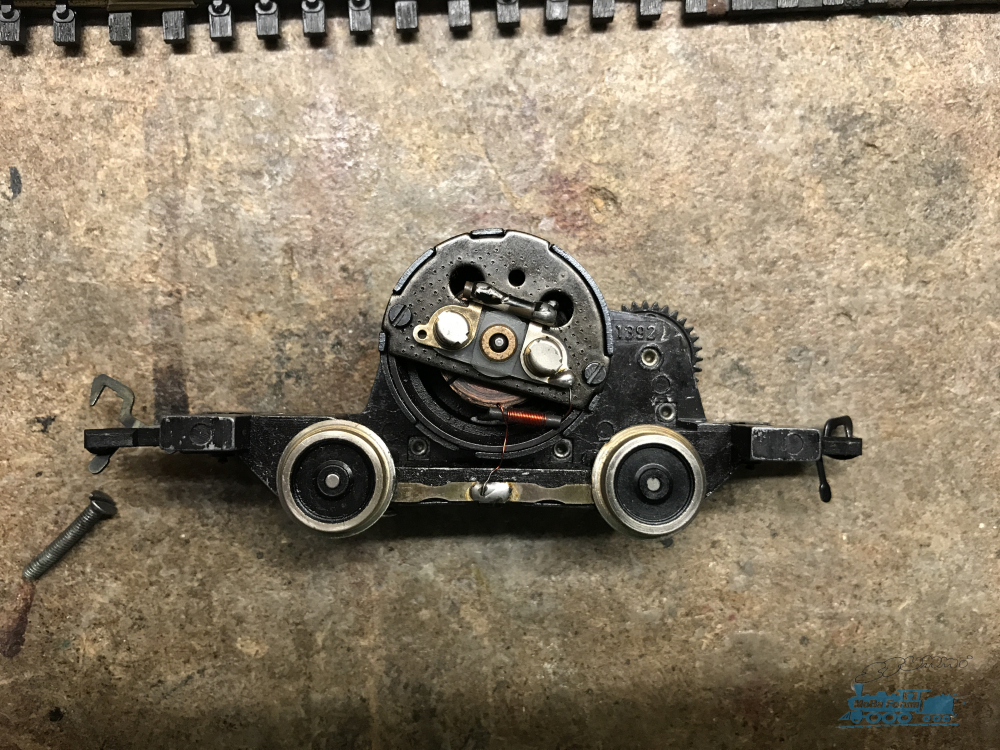

Fotos des Innenlebens im Anhang. Ein Multimeter hätte ich, falls ich da irgendwo was dran messen soll!Bild entfernt (keine Rechte)

Hi,

kannst du mal dein Multimeter wie hier skizziert
http://www.mef-hoechst.at/gallery/Anleit..._messen_Lok.pdf
in die Stromzuleitung zum Gleis einschleifen?

Dann auf einen geeigneten Messbereich einstellen (bis 500mA oder bis 1A), Trafo ein bisschen aufdrehen und kurz (!) testen. Anschließend hier durchgeben, ob die Lok überhaupt Strom aufnimmt. (Das mit dem Prellbock kannst du erst mal weglassen, wir wollen erst mal nur wissen, ob Strom fließt, ob kein Strom fließt oder ob ein Kurzschluss (sehr hohe Stromaufnahme) vorliegt.)

Grüße
Andreas

Ich habe mal getestet, wie in der verlinkten Anleitung beschrieben. Gemessen habe ich genau 0 A (also nichts). Kann auch sein, dass ich da was falsch angeschlossen habe, ich versuche es später noch einmal (E-Technik ist nicht unbedingt meine Stärke).

Was würde kein Stromfluss bedeuten?

Zitat von kldf im Beitrag #18

---

Was würde kein Stromfluss bedeuten?

---

Mahlzeit

kein Strom heißt kein drehender Motor

als nächsten Schritt könntet Du die Spannung (also Volt im Bereich 20V) messen. D.h. am Trafo auf viertel bis max halb aufdrehen, Lok auf die Gleise stellen und messen:

A: zwischen beiden Gleisen, wo die Lok steht - um auszuschließen daß der Trafo was hat bzw. Zuleitung bzw. die Schienen
B: an den Stromabnehmen bzw. Schleifkontakten an den Rädern - womöglich ist was verdreckt.
C: am Motor selbst - (das müssten laut Foto die beiden dicken Pole direkt am Motor drauf sein)

Wenn Du bei A+B+C überall Spannung mißt (irgenwas zwischen 3 und 10V), hat vermutlich der Motor was abbekommen, daß müsste sich dann wer mit Kenntnissen anschauen.

Wenn nicht, hats irgendwo - siehe Post oben- einen Kabelbruck, dreckigen Kontakt .....

und keine Sorge, beim Spannung messen kannst nix kaputt machen, vergiß nur nicht umzustecken - bei den meisten üblichen Multimetern muß ma a andre Buchse nehmen wenn ma zwischen Strom und Spannungsmessung wechselt....

viel Erfolg!

LG Wolfgang

kleiner Nachtrag,

am letzten der 3 Fotos siehts so aus, als ob die Räder an den Laufflächen recht schmutzig sind, da schadets nicht, mit einem Wattestäbchen und einem Reinigungsalkohol mal bissl zu putzen, vll hast ja Glück....

LG Wolfgang

Guten Abend,

ich habe an den Gleisen gemessen (ok), dann an den Rädern (ok), dann an den Kontakten des Motors (nicht ok, keine Spannung).

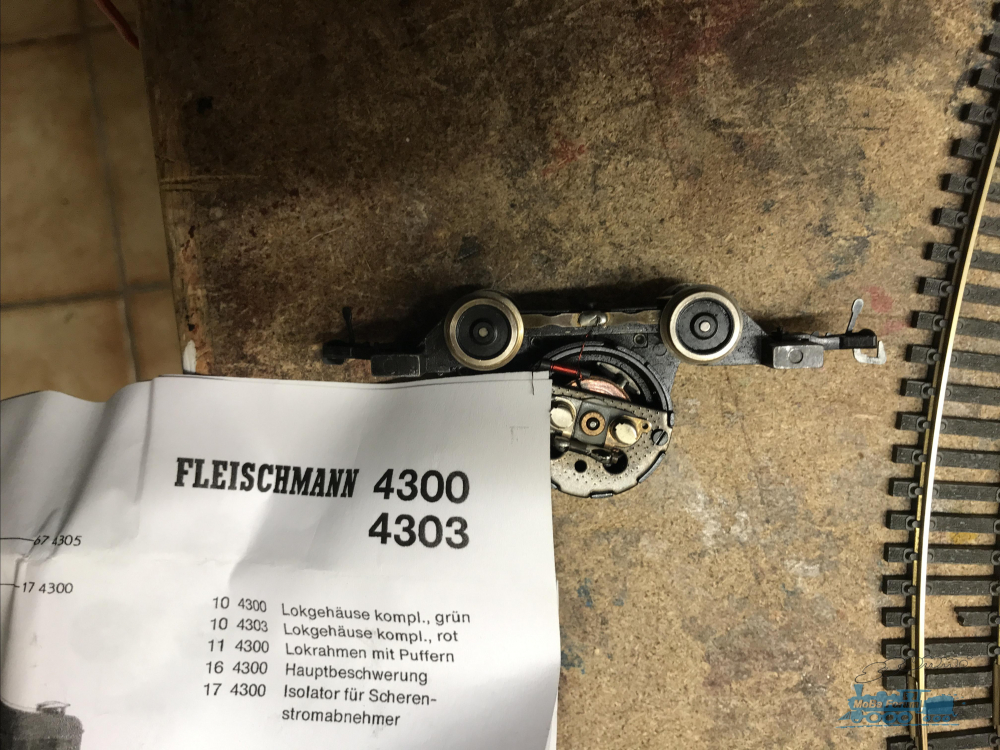

Dann habe ich gesehen, dass da tatsächlich ein kleines Drähtchen gebrochen ist (siehe Bild).

Danke für die Hilfe, jetzt muss ich mal einen Lötkolben organisieren. Gruß

Gerne. Viel Erfolg!
Lg Wolfgang

Hallo zusammen,

ich plane gerade noch ein bisschen die Streckenführung. Ich denke, es werden zwei Kreise, die (na klar) mir Weichen verbunden werden. Das innere Oval mit einem Radius von 25 cm (6020), das äußere Oval mit einem Radius von circa 32 cm (2x6025 und 2x 6020).

-> Ist es problematisch, ein Oval mit Schienen der Sorte 6025+6020 zu gestalten?
-> Sollten die zwei Stromkreise jeweils einen Einspeisepunkt haben (ich habe aber nur einen Trafo)?

Und eine allgemeine Frage: gibt es schon die Möglichkeit, seine Modelleisenbahn per Smartphone und App zu steuern (nicht meine alten Sachen, aber moderne Anlagen)?

Gruß und dank

Hoi

Bei den Gleisen muß ich passen, aber zum Thema Smartphone: ja z.b. Roco Z1 wenn du Gleichstrom bzw. DCC bevorzugst.

Lg Wolfgang
