RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#1 von DenBe , 21.12.2017 12:39

Meine kleine Sommeranlage in Z (1:220) etwa Epoche 2 mit Bewegung und Arduino

So, ich wollte ja erst die Anlage posten, wenn so alles fertig ist aber die Winteranlage:

viewtopic.php?f=64&t=154292&p=1764385#p1754997

…hat Lust auf Mehr gemacht und so zeige ich euch mal mein nächstes Projekt.

Kurze Info:

Da ich nicht viel Platz opfern wollte für eine Modellbahnanlage und mich mit dieser ab und zu beschäftige…baue lieber…

…bin ich auf die Idee gekommen, diese in einen Wohnzimmertisch zu packen, dafür eignet sich ja besonders die Spur Z. Durch eine Glasscheibe von oben auf die Anlage zu schauen war jetzt aber nicht so mein fall. Also, Motoradwagenheber besorgt, Motor dran und das Ganze in den schon vorhandenen Wohnzimmerschrank, Deckel auf und Anlage hochfahren…

Z Sommeranlage DenBe (27) by DenBe, auf Flickr

Z Sommeranlage DenBe (1) by DenBe, auf Flickr

Z Sommeranlage DenBe (1) by DenBe, auf Flickr

Z Sommeranlage DenBe (2) by DenBe, auf Flickr

blau - Anlage
rot - Motorradscherenheber
Darstellung ohne Seitenverkleidungen

So, jetzt zur Anlage selbst:

Solle eigentlich eine zweigleisige Nebenbahn in Epoche 2 mit etwas Landschaft und nicht viel Schnickschnack, alles Analog sein….sollte,

…der Erste Versuch wurde dann 60 x 2000 cm…viel zu groß, nichts gefiel mir… alles zurück gebaut und ganz neu….jetzt 58 x 127 cm, Holzrahmen aus Dachlatten, mit 3mm Laubsägeholzplatten….

Nur ein schlechtes Bild:
Z Sommeranlage DenBe (2) by DenBe, auf Flickr

…mittlerweile sind 7 Arduinos eingeplant, jedes Haus hat mindestens eine schaltbare Beleuchtung, Die GBM- mache ich mit 8 Lichtschranken...Signale, Automatischer Fahrbetrieb, PWM-Fahrregler…und, und, und…später mehr dazu.

Dazu kommen noch so Spielereien, wie Serpentinenstraße mit fahrenden Autos, Feuerwehr fährt durch das Dorf, ein steuerbarere Portalkran, Bekohlungskran, Lagerarbeiter der einen Gabelstapler fährt, Beweglicher Hafenkran, Lokwerksatt mir beweglichen Toren…ach…mir fällt immer neues ein. Teilweise sind die ganzen Sachen schon in betrieb…aber da ja alles wirklich Eigenbau ist, dauert so was ja auch etwas.

Vom Konzept habe ich mir so die Klassiker einer Modellbahnanlege rausgesucht, so ist neben Bahnhof und einem Haltepunkt, ein Betriebswerk, ein kleiner Ort, eine Burg, Mühle, Bach, Hafen, Fabrik, Bahnübergang….eingeplant…aber was schreibe ich, schaut euch die Bilder mal an.

Rohbau:

Stellprobe:
Z Sommeranlage DenBe (5) by DenBe, auf Flickr

Z Sommeranlage DenBe (4) by DenBe, auf Flickr

Z Sommeranlage DenBe (3) by DenBe, auf Flickr

Z Sommeranlage DenBe (9) by DenBe, auf Flickr
...man sieht, die Radien werden nach hinten enger (auf dem Bild ist Hinten links), ich arbeite sehr viel mit optischen Täuschungen, so wirkt so eine Anlage viel Tiefer

Rahmen:
Z Sommeranlage DenBe (10) by DenBe, auf Flickr

Z Sommeranlage DenBe (11) by DenBe, auf Flickr

Z Sommeranlage DenBe (13) by DenBe, auf Flickr

Z Sommeranlage DenBe (14) by DenBe, auf Flickr


DenBe
DenBe
Regionalbahn (RB)
Beiträge: 36
Registriert am: 24.11.2017
Spurweite Z
Stromart DC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#2 von Loki2014 ( gelöscht ) , 21.12.2017 12:55

Hallo

Wohnzimmertischanlagen haben mich schon immer fasziniert. Deine Bauart, die Modelleisenbahnanlage im Tisch sozusagen verschwinden zu lassen, habe ich bis jetzt noch nicht gesehen. Ich bleibe dran

Grüsse
Sven


Loki2014

RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#3 von Benjamin V² , 21.12.2017 15:09

Auch von mir hallo
Das Projekt hört sich schon Mal gut an.
Ich sah ja schon deine Winteranlage und fand sie toll.
Da bleibe ich auch dran.

Viele Grüße
Benjamin


Lg von Benjamin

Meine Bahn (Neu) :
viewtopic.php?f=64&t=167971


Mein Vorbild und Wegbegleiter meines Hobbys:
viewtopic.php?f=64&t=152527&p=1757476#p1757476



Benjamin V²
InterRegio (IR)
Beiträge: 157
Registriert am: 06.03.2017


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#4 von DenBe , 21.12.2017 17:06

So, es geht weiter:

Mal eine Auswahl an Bildern vom Rohbau, ich habe viele Häuser umgebaut, ganz was anderes draus gemacht. In Z gibt es ja nicht so die Auswahl, man sieht immer die gleichen Gebäude auf den Anlagen.

Das Gelände ist natürlich sehr übertrieben steil, soll eine Mittelgebirgslandschaft darstellen, aber alles fiktiv.

Z Sommeranlage 2 DenBe (18) by DenBe, auf Flickr

Z Sommeranlage 2 DenBe (17) by DenBe, auf Flickr

Z Sommeranlage 2 DenBe (24) by DenBe, auf Flickr

Z Sommeranlage 2 DenBe (23) by DenBe, auf Flickr
Straßenbau mit N-Kopfsteinpflaster...Spur Z hat ja nicht die Auswahl, wenn man es in 3D haben möchte.

Z Sommeranlage 2 DenBe (22) by DenBe, auf Flickr
Bachlauf

Z Sommeranlage 2 DenBe (10) by DenBe, auf Flickr
...geht noch, ein Stück Anlage angebaut

20171009_200008 by DenBe, auf Flickr
...dann passt noch auf der anderen Seite ein Hafen

Moltofil dauf:
Z Sommeranlage 2 DenBe (19) by DenBe, auf Flickr

Z Sommeranlage 2 DenBe (8) by DenBe, auf Flickr

Z Sommeranlage 2 DenBe (9) by DenBe, auf Flickr

Die Serpentinenstraße mit Magneten und FischerTechnik:

Als ich mit der Sache angefangen habe, gab es noch kein System wie das von Magnorail™ auf dem Markt. Laut Daten des Herstellers würde dieses wohl auch nicht so steil, mit so engen Radien verlegt werden können.

20171030_175803 by DenBe, auf Flickr

20171030_180057 by DenBe, auf Flickr

20171030_151830 by DenBe, auf Flickr

20171030_151821 by DenBe, auf Flickr

20171030_151818 by DenBe, auf Flickr

20171031_114706 by DenBe, auf Flickr

Angetrieben wird es mit 2 12V-Getriebemotoren. Je einer Oben und Unten. Die Straßenabdeckung ist eine 0,3mm Polystyrol Platte, die ich mit grauen Fußbodenlack bestrichen habe. als Magneten habe ich Neodym benutzt. Werde mal bei Zeiten ein Video auf meinem YouTube-Kanal reinstellen.

...aber wozu sollen die Autos denn so hoch fahren?

20171031_204149 by DenBe, auf Flickr

20171031_204235 by DenBe, auf Flickr

20171031_204153 by DenBe, auf Flickr

...zu einer Burg!!!

20171101_171158 by DenBe, auf Flickr

20171101_171202 by DenBe, auf Flickr


Aber da diese jezt schon fast auf 40cm höhe liegt, muss sie auch abnehmbar sein:

20171102_111318 by DenBe, auf Flickr

20171101_175330 by DenBe, auf Flickr

20171102_113304 by DenBe, auf Flickr

20171101_182541 by DenBe, auf Flickr

20171101_182509 by DenBe, auf Flickr

Tunnelportal auch zum abnehmen:
20171102_141216 by DenBe, auf Flickr
...langsam sieht man was...

Z Sommeranlage 2 DenBe (11) by DenBe, auf Flickr


DenBe
DenBe
Regionalbahn (RB)
Beiträge: 36
Registriert am: 24.11.2017
Spurweite Z
Stromart DC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#5 von DenBe , 21.12.2017 18:50

Kleines Video zu den fahrenden Autos:

https://www.youtube.com/watch?v=4ID51QDoGQ4&feature=youtu.be

Habe noch so eine Spielerei auf der Anlage, da haben die Fahrzeuge auch beleuchtung...aber dazu später mehr


DenBe
DenBe
Regionalbahn (RB)
Beiträge: 36
Registriert am: 24.11.2017
Spurweite Z
Stromart DC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#6 von Miraculus , 21.12.2017 19:17

Hallo DenBe,
wie GE... ist das denn .

Super Idee und erstklassige Umsetzung.

Wie lang ist denn die Fischertechnikkette? Bestimmt so zw. 2 und 3 Metern, oder???

Einfach wunderbar anzuschauen, auch wenn die Videoqualität etwas besser sein könnte (Jammern auf sehr hohem Niveau).

Gruß


Peter

Anlage im Bau: Baubericht! "Klostermühl 1.0 - Neuordnung im Oberstübchen"

Unter: https://www.stummiforum.de/viewtopic.php?f=15&t=165487

Frei nach F. Gump: "Die Moba ist wie eine Pralinenschachtel. Du weißt nie.. "



Miraculus
ICE-Sprinter
Beiträge: 5.369
Registriert am: 05.05.2005
Gleise C-Gleis
Spurweite H0
Steuerung CS3&MS2, CAN-Bus CdB & WDP 18.
Stromart AC, Digital


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#7 von DenBe , 21.12.2017 21:03

Video war nur so auf die schnelle...überarbeite ich mal.

So groß ist das ja alles nicht...sieht nur so aus. Schätze die Kette ist so 1,5m lang.
Habe noch eine Feuerwehr mit Beleuchtung die durch den Ort, aus der Feuerwache zu einen brennenden Haus fährt mach dem gleichen Prinzip gebaut, da haben 50cm gereicht


DenBe
DenBe
Regionalbahn (RB)
Beiträge: 36
Registriert am: 24.11.2017
Spurweite Z
Stromart DC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#8 von DenBe , 22.12.2017 12:42

So, es geht weiter, alles mit Moltofill überzogen...

Z Sommeranlage 2 DenBe (21) by DenBe, auf Flickr

Z Sommeranlage 2 DenBe (20) by DenBe, auf Flickr

Z Sommeranlage 2 DenBe (6) by DenBe, auf Flickr

20171105_184022 by DenBe, auf Flickr

20171105_184008 by DenBe, auf Flickr

...danach habe ich mit verdünnter schwarzer Abtönfarbe alles schattiert, so sieht man besser einen Kontrast um die Strukturen nachzuarbeiten, da wo der Moltofill zu dünn aufgetragen wurde, Bauschaum und Styrodur nehmen die Farbe nicht so gut an, und man sieht den Unterschied.

20171113_210442 by DenBe, auf Flickr

20171105_204522 by DenBe, auf Flickr

20171105_204453 by DenBe, auf Flickr

20171113_201052 by DenBe, auf Flickr

Nach dem Ausbessern habe ich in 2 Gängen alles in einer dunkelgrau-braunen Farbe grundiert.

20171114_175606 by DenBe, auf Flickr

20171115_215545 by DenBe, auf Flickr

20171115_215540 by DenBe, auf Flickr

noch ein paar Steinchen aufkleben:
20171115_203716 by DenBe, auf Flickr

20171115_215534 by DenBe, auf Flickr

Dieses ist so jetzt auch Stand der Dinge. Werde mich jetzt erst mal um die Elektrik kümmern. Schaltpult, neue Fahrregler…Verdrahtung…


DenBe
DenBe
Regionalbahn (RB)
Beiträge: 36
Registriert am: 24.11.2017
Spurweite Z
Stromart DC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#9 von DenBe , 22.12.2017 13:05

Zur Entstehung und Geschichte der Anlage:

Die Anlage hat natürlich auch eine fiktive Entstehungsgeschichte, hier sind natürlich historische Hintergründe teilweise erfunden und nicht ganz ernst gemeint. Hier soll unterhalten werden.

In einem Mittelgebirge, irgendwo in Deutschland zu Zeiten zwischen der Weimarer Republik und dem Erstarken des Nationalsozialismus in den 30er des Letzen Jahrhundert. Das Leben der Menschen entspricht wohl einer romantischen Vorstellung jener Tage, der baldige Krieg ist noch weit entfernt.

Die kleine Länderbahn wurde in die Deutschen Reichsbahn geführt. Die ersten Anzeichen für die Umstrukturierung ist das neue Stellwerk am BW.

Behrendorf:
Die kleine Ortschaft Behrendorf entstand im Mittelalter als der Graf VonundZu Behren eine imposante Burg auf dem nahen Bergstein errichtete. Er spendete eine kleine Kirche und eine Wehranlage um den Ort herum, da an dieser Engstelle wunderbar Handel betrieben und Wegezölle erhoben werden konnten.







r









Als um 1900 die eingleisige Eisenbahnlinie gebaut wurde, mussten Teile der mittlerweile verfallenden Wehranlage in Behrendorf weichen. Das alte West Tor mit dem Schiefen Turm konnte bestehen bleiben. So entstanden am Gleis nach einiger Zeit einige Neubauten, ein Gasthof, der neue Bahnhof und am Alten Ost-Wehrturm wurde ein Haus angebaut.







Das wichtigste auf dem Bild ist die Lampe, nicht die schmutzigen Finger

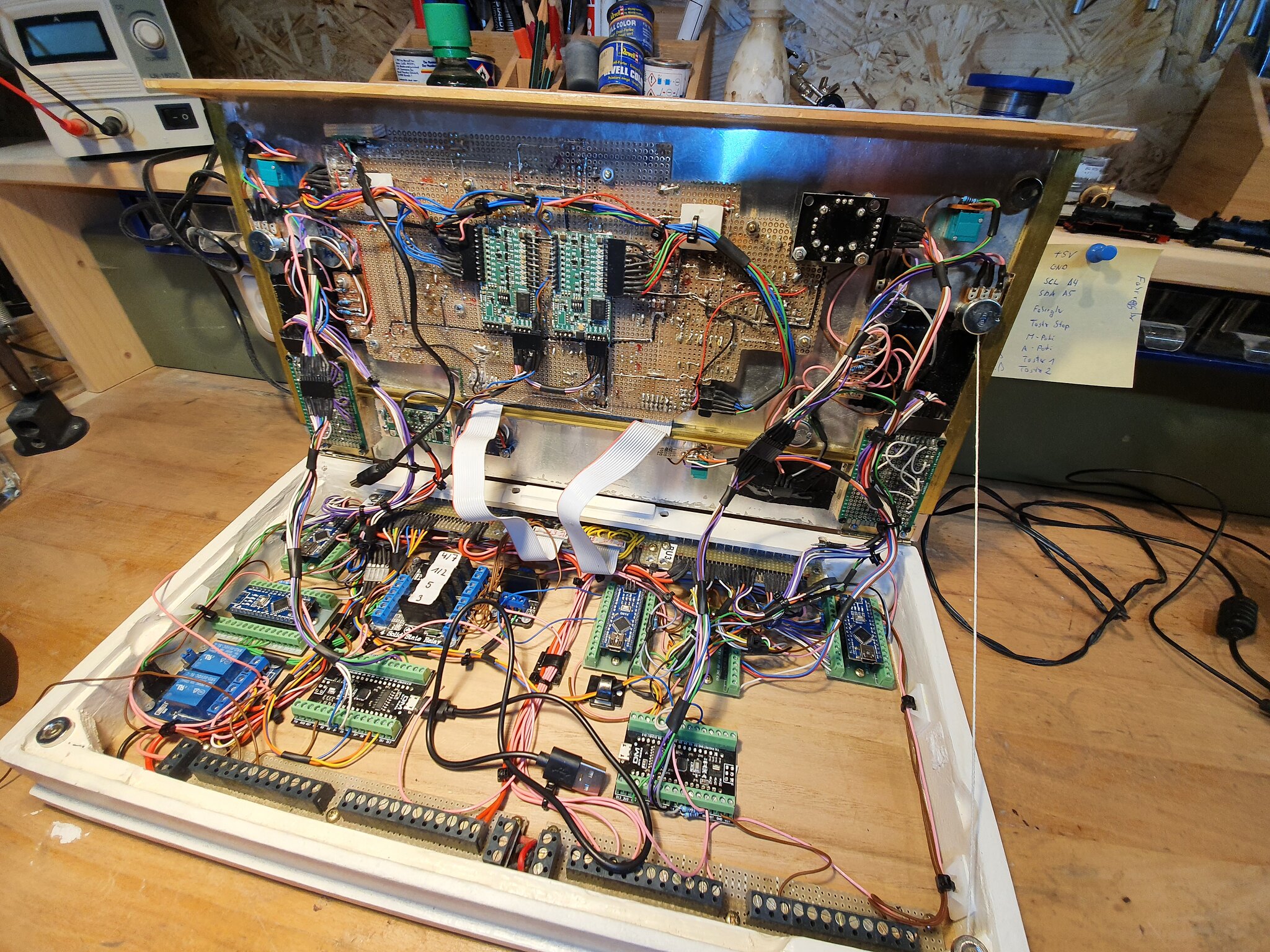

Kabelsalat:


Einbau:


...passt:


DenBe
DenBe
Regionalbahn (RB)
Beiträge: 36
Registriert am: 24.11.2017
Spurweite Z
Stromart DC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#10 von DenBe , 22.12.2017 13:12

Der Hellweg:
Der alte Hellweg welcher von West nach Ost verläuft musste aufgrund der Gleisanlage teilweise weichen, so wurde ein Tunnel zum Serpentinenweg der Burg geschaffen. Auch wurden die alten Mittelalterlichen Fade soweit es ging ausgebaut. Ein beschrankter Bahnübergang wurde nahe des Silberbaches errichtet.












DenBe
DenBe
Regionalbahn (RB)
Beiträge: 36
Registriert am: 24.11.2017
Spurweite Z
Stromart DC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#11 von DenBe , 22.12.2017 13:18

Burg Behrenstein:

Diese Burganlage wurde über die Jahrhunderte immer weiter ausgebaut. Der Große Bergfried wurde vom Graf Engelbert von der Mark (er hat sein Reich an der Ruhr, bei Bochum) seinem Neffen geschenkt und erbaut. Er ähnelt sehr stark dem der Burg Blankenstein in Hattingen.










DenBe
DenBe
Regionalbahn (RB)
Beiträge: 36
Registriert am: 24.11.2017
Spurweite Z
Stromart DC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#12 von DenBe , 22.12.2017 13:38

Betriebswerk:

Das Betriebswerk wurde einst eingleisig angelegt, hier wurden die Dampfloks für ihre anstrengende Fahrt durch die Berge wieder fit gemacht. Eine Lokwerkstatt und ein neuer großer Wasserturm entstanden etwas später.











Doch durch steigenden Handel, und Schiffbarmachung des Flusses wurde ein Zweites Gleis angelegt, welches eine Anbindung an den Hafen hat.



Auch sind eine Spirituosenfabrik sowie ein Verladelager angesiedelt.









Am Ladekran im Hafen liegt ab und an ein Schiff für Schüttgut, eine Schüttgutentladung ist auf dem oberen Abstellgleis, welches auch an die Fabrik angebunden ist. Hier finden regelmäßig Ladetätigkeiten statt. Es handelt sich um einen Metall verarbeitenden Betrieb mit Schmiede.





Noch ein leerer Raum, die gesammte Fabrik hat eine richtige Ausstattung, hier muss ich aber mal Bilder machen...mit ganz kleinen Werkbänken und Maschinen:






Das alte Schmiedehaus am Fluss wird nur noch als Lager benutzt, da diese durch ein Wasserkraftwerk im Fabrikgebäude abgelöst wurde. So können die Maschinen in der Fabrik auch mit Strom betrieben werden. Dieses bringt dem Ort auch die erste Elektrifizierung.



Lediglich musste die alte Steinbrücke am Ortseingang mit einem Wehr seitlich erweitert werden.






DenBe
DenBe
Regionalbahn (RB)
Beiträge: 36
Registriert am: 24.11.2017
Spurweite Z
Stromart DC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#13 von DenBe , 22.12.2017 13:42

So, da es ja jetzt Strom gibt, ist auch schon etwas Beleuchtung da:














DenBe
DenBe
Regionalbahn (RB)
Beiträge: 36
Registriert am: 24.11.2017
Spurweite Z
Stromart DC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#14 von Loki2014 ( gelöscht ) , 23.12.2017 13:22

Hallo Dennis

Der Bau Deiner Serpentinenstrasse mit Bauteilen von Fishertechnik finde ich genial.

Grüsse
Sven


Loki2014

RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#15 von Anton_Zett , 23.12.2017 14:21

Hallo!

Interessieren würde mich die Geräuschentwicklung der Fischertechnik-Kette. Ich hatte mal eine Magnorail-Kette (ca. 1,5 m) in Betrieb, deren Geräusch sehr nervig war.

Schöne Feiertage!


Grüße
Anton

Meine Homepage



Anton_Zett
InterRegioExpress (IRE)
Beiträge: 387
Registriert am: 27.05.2017
Homepage: Link
Spurweite Z
Stromart Digital


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#16 von DenBe , 26.12.2017 12:17

Die Kette ist recht leise, es sind eher die Motoren...Welche man hört, die Kette läuft in einer Führung aus 3mm Kunststoffplatten (Bastelplatten aus dem Baumarkt) diese beiden Kunststoffe vertragen sich ganz gut, ist aber noch alles mit Vaseline zur bessern gleiten bestrichen.

Auch Resonanzefekte durch den Bau der Anlage habe ich nicht...das Styrodur dämmt sogar etwas die Geräusche.

Wenn man dieses System wohl flach baut, würde wohl ein Motor bei der Länge ausreichen. Und wenn die 12v Getriebemotoren mit weniger Spannung laufen, sind die auch wesentlich leiser...geht aber durch die Konstruktion bei mir nicht. Fahre die mit 10V.

Noch ein Tipp, die Ketten von Fischertechnik lassen sich nicht kleben, die Magneten halten einfach nicht....deshalb mit einem Federdraht einen Schlitten bauen und ein Loch genau mittig in die Viereckigen Kästchrn seitlich der Kette ca. 1/10 größer bohren. Sieht man auf den Bildern.


DenBe
DenBe
Regionalbahn (RB)
Beiträge: 36
Registriert am: 24.11.2017
Spurweite Z
Stromart DC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#17 von volvospeed ( gelöscht ) , 26.12.2017 17:55

Hallo Dennis,

das ist eine der interessantesten Z-Bahnen die ich je gesehen habe. Die Kettenautobahn ist ja mal der Oberknüller!!! Auch der Rest weiß zu gefallen. Unbedingt weiter berichten


volvospeed

RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#18 von DenBe , 27.12.2017 12:24

Mache ich, muss aber jetzt erst mal wieder bauen..


DenBe
DenBe
Regionalbahn (RB)
Beiträge: 36
Registriert am: 24.11.2017
Spurweite Z
Stromart DC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#19 von DenBe , 17.02.2021 12:59

So, lange nichts mehr gepostet aber es ging weiter.
Ich habe den Couchtisch fertig und passend zu meinen Wohnzimmermöbeln gestaltet.

Rohbau von Unten:
20190212_191023 by Dennis Behrenbeck, auf Flickr

Rohbau oben:
20190212_191143 by Dennis Behrenbeck, auf Flickr

Innenleben, ein Motoradwagenheber aus der Bucht, 24V-Getriebemotor ran und verkabelt:
20190212_203523 by Dennis Behrenbeck, auf Flickr

20190212_203928 by Dennis Behrenbeck, auf Flickr

Anlage rein, fixiert sich von selbst:
20190302_140343 by Dennis Behrenbeck, auf Flickr

Video:
20190307_193650 by Dennis Behrenbeck, auf Flickr

Schublade für Krimskram:
20190312_203301 by Dennis Behrenbeck, auf Flickr

Deckel (Tischplatte) mit Oberlicht, Dämpfern und QI-Lader für Smartphones:
20190413_184701 by Dennis Behrenbeck, auf Flickr

Rückwand:
20190413_194729 by Dennis Behrenbeck, auf Flickr

20190413_195921 by Dennis Behrenbeck, auf Flickr

20190413_213114 by Dennis Behrenbeck, auf Flickr

Mitmehmer(Fahrradseilzug) für Ausfahrbewegung der Beleuchtung:
20190413_224753 by Dennis Behrenbeck, auf Flickr

Anmalen, ich habe den Korpus weiß gestrichen, die Flächen habe ich mit Beton-Strukturlack (Adler) gespachtelt:
20190427_180900 by Dennis Behrenbeck, auf Flickr

Eichefumier als Deckschicht der Tischplatte:
20190429_153032 by Dennis Behrenbeck, auf Flickr

Schaut schon gut aus:
20190504_125431 by Dennis Behrenbeck, auf Flickr

Etwas Strom:
20190430_121608 by Dennis Behrenbeck, auf Flickr

Unterhalb am Fuß des Couchtisch, so hat man an der Clutch auch Strom:
20190430_124944 by Dennis Behrenbeck, auf Flickr

Weiter mit dem Hintergrund, 300 Lichtleiter,
20190506_182940 by Dennis Behrenbeck, auf Flickr

einbauen,
20190506_190455 by Dennis Behrenbeck, auf Flickr

mit Bauschaum einschäumen,
20190506_215132 by Dennis Behrenbeck, auf Flickr

Die Enden für die Led's:
20190507_113728 by Dennis Behrenbeck, auf Flickr

20200906_150842 by Dennis Behrenbeck, auf Flickr

Steuerung:
20200906_150819 by Dennis Behrenbeck, auf Flickr

Test:
20200906_150750 by Dennis Behrenbeck, auf Flickr

Läuft
20200906_221116 by Dennis Behrenbeck, auf Flickr

20200906_221236 by Dennis Behrenbeck, auf Flickr

20200906_221332 by Dennis Behrenbeck, auf Flickr

20200906_221427 by Dennis Behrenbeck, auf Flickr

20200906_221504 by Dennis Behrenbeck, auf Flickr

So schaut das ganze aus, wenn es im Wohnzimmer steht:
20190519_133813 by Dennis Behrenbeck, auf Flickr

20190511_104853 by Dennis Behrenbeck, auf Flickr

Weiter geht es mit der Steuerung:

Erstes Schema des Steuerpults:
20201206_111929 by Dennis Behrenbeck, auf Flickr

Innenleben:
20201223_201614 by Dennis Behrenbeck, auf Flickr

Außen:
20201223_201627 by Dennis Behrenbeck, auf Flickr

Ohne ins Detail zu fallen, Licht, Bewegungen, Gleissteuerung etc. mache ich mit derzeit 17 Arduinos. Fahren wollte ich Digital mit Z21 Start. Da ich aber nur die kleinen Loks fahre wie die Br74 / Br89 und mir eine Lok sowie 2 Decoder abgeraucht sind war der nächste Gedanke Digital am Gleis. Also 2 Standart-Decoder (für jeden Fahrkreis ein Decoder) und los geht's. Leider nach zahlreichen runden, brannte mir immer wieder mal der Decoder durch. Liegt an Kurzschlüssen an Weichen, trotz Kondensatoren etc.

Jetzt fahre ich ganz einfach analog mit einem Arduino und einen Motortreiber L298n auf der Basis von 1-zu-220.de
Ich habe aber ein OLED-Display dran gehangen und man kann die PWM-Frequenzen einstellen, als nächstes möchte ich noch eine Spannungsreglung einbauen (Gleichstromfahren), da die Glockenankermotoren sich besser regeln lassen.

Unter der Anlage...Chaos:
20201223_201604 by Dennis Behrenbeck, auf Flickr


DenBe
DenBe
Regionalbahn (RB)
Beiträge: 36
Registriert am: 24.11.2017
Spurweite Z
Stromart DC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#20 von Miraculus , 28.02.2021 22:45

Servus Dennis,
das ist ja völlig irre
Motorradwagenheber im Wohnzimmertisch! Das
Und die letzten Bilder der Beleuchtung Einfach genial, aber nicht einfach

Blöde ist natürlich, dass da ständig Dekoder abrauchen. Haste mal ne Magnetfeldmessung gemacht, wenn die Anlage in Betrieb ist? Wenn ich mir das Chaos drunter anschaue, da wird mir schwindelig. Die Dokumentation hierfür füllt bestimmt ein Regal

Alles in Allem, eine einzigartige Anlage, die ihresgleichen, oder irresgleichen sucht.


LG


Peter

Anlage im Bau: Baubericht! "Klostermühl 1.0 - Neuordnung im Oberstübchen"

Unter: https://www.stummiforum.de/viewtopic.php?f=15&t=165487

Frei nach F. Gump: "Die Moba ist wie eine Pralinenschachtel. Du weißt nie.. "



Miraculus
ICE-Sprinter
Beiträge: 5.369
Registriert am: 05.05.2005
Gleise C-Gleis
Spurweite H0
Steuerung CS3&MS2, CAN-Bus CdB & WDP 18.
Stromart AC, Digital


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#21 von DenBe , 01.03.2021 08:42

Da behält man nur die Übersicht wenn man alles Dokumentiert. Ich benutze sPlan6

Mal zwei Schaltpläne:
BeispielsPlan2 by Dennis Behrenbeck, auf Flickr

Beispiel sPlan6 by Dennis Behrenbeck, auf Flickr

Das sieht wild aus, hat aber System (Kabelfarben etc. das Problem ist mehr der Platz. Ich habe sehr viel Bewegung auf der Anlage, Bewegliche Kräne, Lokschuppen mit beweglichen Türen und fahrender Lok, Car-System, Feuerwehr fährt durch das Dorf. Dann noch die ganzen Flügel- und Lichtsignale, Schranke, Soundmodule etc....die Anlage ist wie das Miniatur Wunderland als Miniatur


DenBe
DenBe
Regionalbahn (RB)
Beiträge: 36
Registriert am: 24.11.2017
Spurweite Z
Stromart DC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#22 von DenBe , 01.03.2021 08:56

Mal einen Einblick in die Technik der Feuerwehr, das Video ist eins der ersten Versuche:
20160810_223707 by Dennis Behrenbeck, auf Flickr

Mit Fischertechnik gebaut:
20171013_213619 by Dennis Behrenbeck, auf Flickr

Brandhaus mit Rauch und Led-Feuer:
20161004_212522 by Dennis Behrenbeck, auf Flickr

20160927_213813 by Dennis Behrenbeck, auf Flickr

20160927_213801 by Dennis Behrenbeck, auf Flickr

Das Löschfahrzeug:
20170814_160428 by Dennis Behrenbeck, auf Flickr

Die Feuerwehr(aus einer N-Feuerwehr)
20161002_132106 by Dennis Behrenbeck, auf Flickr


DenBe
DenBe
Regionalbahn (RB)
Beiträge: 36
Registriert am: 24.11.2017
Spurweite Z
Stromart DC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#23 von Schwelleheinz , 01.03.2021 11:30

Wahnsinn was du da in Spur Z da hinzauberst Hier werd ich dran bleiben da ich auch noch ein bisschen Z Material rumliegen habe.


Grüße vom Hochrhein,

Hans-Dieter

Vorbild als Modell: Betriebsdiorama Bhf Säckingen

Nostalgieanlage: Märklin M Anlage 17 neu gestrickt

Im FAM: Märklin-Anlage nach Faller D850 Vorschlag
Eisenbahnfreunde Wehratal
Member of M(E)C Garagenkinder
Member of Marzibahner



Schwelleheinz
EuroCity (EC)
Beiträge: 1.407
Registriert am: 03.05.2014
Ort: Großherzogtum Baden
Gleise Märklin K-M, Piko A
Spurweite H0
Steuerung Analog/Digital CS3
Stromart AC, Digital, Analog


RE: Anlage Z 1:220 Epoche 2 im Wohnzimmertisch und Bewegung

#24 von ottoder1 , 01.03.2021 19:08

Wahnsinn, Wahnsinn, und das alles in Spur Z
Da haut´s mir den Vogel raus
Gruß aus By sendet Otto


ottoder1
ottoder1
InterRegioExpress (IRE)
Beiträge: 360
Registriert am: 23.11.2020
Gleise Märklin M Gleis
Spurweite H0
Stromart AC, Analog





  • Ähnliche Themen
    Antworten
    Zugriffe
    Letzter Beitrag
disconnected Foren-Chat Mitglieder Online 348
Xobor Einfach ein eigenes Forum erstellen
Datenschutz
