Hallo zusammen,

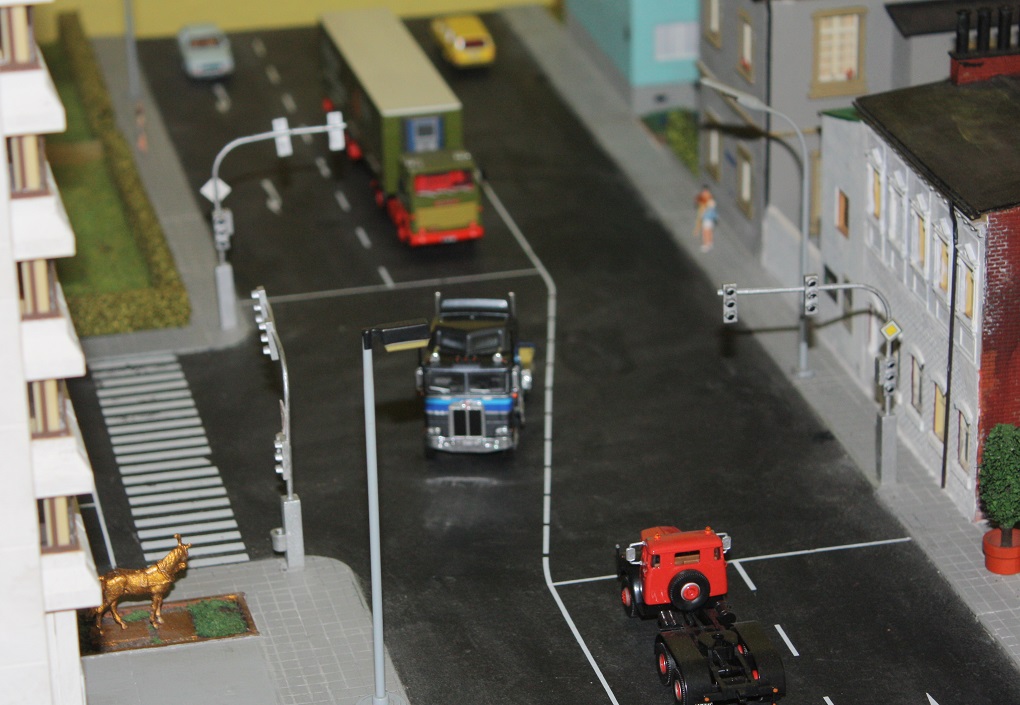

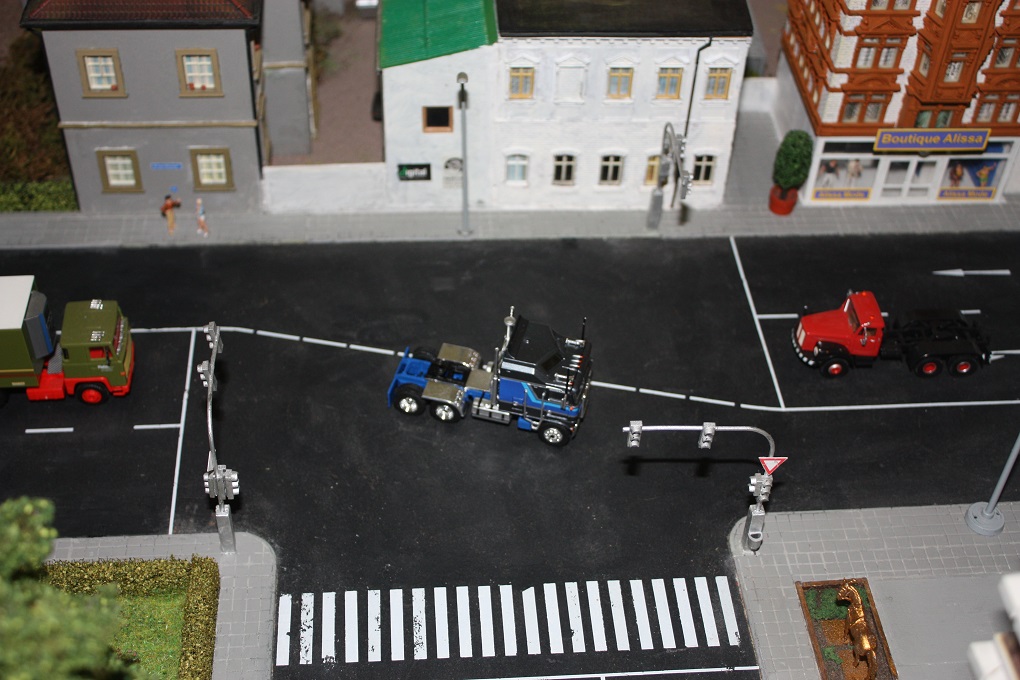

ich habe vor Jahren diese Kreuzung mit Ampel-Attrappen von Kibri gebaut:





Das sieht irgendwie beknackt aus - nicht maßstabgerecht und die Ausleger sind sowieso zu kurz. Ich suche Ampeln in der Bauart wie auf den Fotos - mit langem Ausleger an dem 2 Ampelkästen hängen. Am senkrechten Mast hängen dann noch 1 (ohne Fußgänger) oder 2 Kästen (mit Fußgängerampel).

Hier auf Stummi gibt es Beiträge zum Thema, aber die sind meist älter und die Links funktionieren nicht mehr. Es gibt ja massenweise Ampeln zu kaufen, aber meine Bauart mit zwei Ampelkästen am Ausleger ist nicht zu finden - da hatte ich die Idee, meine Ampeln selbst zu bauen.

Wer hat Erfahrung mit dem Bau von Ampeln? Woraus kann man die Masten mit Ausleger bauen?

Einzelne Ampelkästen zum Anbau an eigene Masten gibt es auf Ebay - haben aber leider nur rot und grün als Farben.

Danke und Grüße aus Ostfriesland

Hallo Harald,

Zitat von Modellbauer-Harald im Beitrag #1

---

Wer hat Erfahrung mit dem Bau von Ampeln? Woraus kann man die Masten mit Ausleger bauen?

---

Moin Harald,

siehe mal bei LED-Shop bzw. RZTec, ob da etwas brauchbares dabei ist. RZTec bietet auch individuelle Lösungen an - bleibt die Frage was nötig und was bezahlbar ist. Deine aktuelle Lösung scheint ja auch eher gegeben als gewünscht zu sein, da ist möglicherweise Spielraum zur Gestaltung mit gebotenem Material möglich.

Suchanfragen:
Selbstbau / Ampeln H0

Masten aus Messingrohr und Rest als Resindruck, wären für mich die einfachste Lösung.
Hilft dir natürlich nur wenn du so eine Ampel in 3D zeichnen kannst.
Für den Druck gibt es ja Dienstleister oder eventuell auch Hilfe hier im Forum.

Jan

Zitat von UP4001 im Beitrag #3

---

Mpoin Harald,

siehe mal bei LED-Shop bzw. RZTec, ob da etwas brauchbares dabei ist. RZTec bietet auch individuelle Lösungen an - bleibt die Frage was nötig und was bezahlbar ist. Deine aktuelle Lösung scheint ja auch eher gegeben als gewünscht zu sein, da ist möglicherweise Spielraum zur Gestaltung mit gebotenem Material möglich.

---

Hallo Harald,

von mir auch noch ein Tipp:
Schneider Modellbahnzubehör Verkehrsampel stehend Nr. 1601, Verkehrsampel hängend Nr. 1600
Anbei ein Bild.



Beste Grüße
Dirk

Moin,

ich habe keine Ampeln (die gab es in meiner Moba-Epoche noch nicht), aber wenn es Selbstbau sein soll, würde ich so vorgehen:

- Platine (0,5mm) in China für 3 LEDs Bauform 0805 fertigen lassen
- LEDs werden für Multiplexing verdrahtet, dann reichen pro Ampelkasten 2 Kupferlackdrähte plus Mast oder 3 Kupferlackdrähte. Letzteres wäre meine Wahl
- Mast aus Messingrohr, gebogen. Fuß ebenfalls aus Messingrohr, eine Nummer größer. Praktischerweise gibt es bei Conrad etc. Messingrohre, die 8teleskopierbar9 ineinander gesteckt werden.
- Gehäuse des Ampelkastens entsteht im 3D-Druck, das habe ich bereits bei Lichtsignalen in TT ansehnlich hinbekommen - bei diesen Ampeln ist es noch einfacher
- bei LEDs ist auf die korrekten Farben zu achten: "grüne" LEDs sind eher gelbgrün, das echte Grün heißt "true green" (wäre ich bei dem Namen nieee drauf gekommen! ). Für die roten LEDs hat "super red" die bessere Anmutung
- Ansteuerung über Arduino, der mit wenigen Handgriffen für DCC ertüchtigt werden kann. Oder auch analog funktioniert, natürlich.

Schaue ich mir allerdings die fertigen Ampeln in den Links oben an:
wenn die halten, was die Fotos versprechen, dann wäre ich ganz schnell ganz faul und spare mir den Selbstbau

Gruß
Matthias

Ich nochmal,

ich hatte im Oktober 2022 pro Bausatz 3,90 EUR gezahlt. Preis ist ja auch wichtig.

Beste Grüße
Dirk

Zitat von Thiuda im Beitrag #8

---

Ich nochmal,

ich hatte im Oktober 2022 pro Bausatz 3,90 EUR gezahlt. Preis ist ja auch wichtig.

Beste Grüße
Dirk

---

Hallo Harald,

Zitat von Modellbauer-Harald im Beitrag #9

---

Ich will aber erstmal bei RZTec fragen, was die zu welchem Preis hinbekommen - wäre natürlich deutlich teurer, aber ich würde die Arbeit sparen.

---

Hallo Dirk,
unter 150,- Euro für alle 3 Ampeln geht bei RZTec gar nichts - ich werde aber noch genauere Angaben machen können in ein paar Tagen.

Beste Grüße

Hallo zusammen, Hallo Dirk,

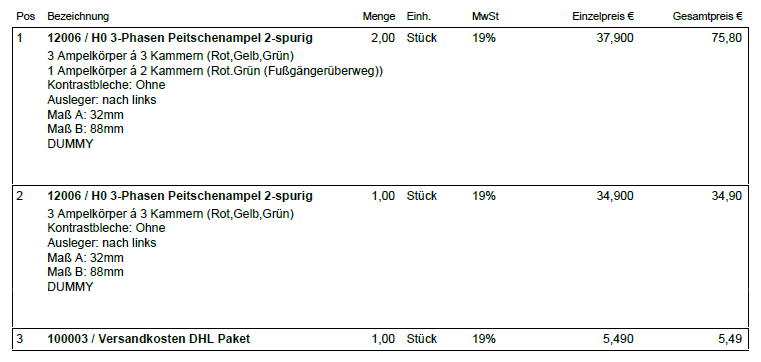

ich konnte bei RZTec den Preis für meine 3 Ampeln auf 116,- Euro absenken. Hier gibt es übersichtliche Einzelheiten dazu:



Ausgangspunkt ist der Artikel 12006 von RZTec in der Version als Dummy. Mit der fehlenden Funktionsfähigkeit kann ich in diesem Fall leben. Ich bin froh, wenn ich realistisch aussehende Ampeln bekomme und die Dinger nicht selbst bauen muss. Verzichtet habe ich auch auf Kontrastbleche. Kann mir nicht vorstellen, dass die in den 70er Jahren (ist die Epoche des Ampel-Dioramas) schon stark verbreitet waren.

Alle Ampeln haben 3 Ampelkästen für den Autoverkehr. Zwei Ampeln haben zusätzlich eine Fußgängerampel. Achtung: Die Lieferzeit beträgt 6 Wochen.

Ich werde dann über die fertigen Ampeln berichten.

Beste Grüße und schönen Sonntag

Hallo Harald

ich habe da noch ein paar Gedanken und ein paar Fragen.
35 bis 38 € für eine Ampel ist schon eine Hausnummer, aber da es ja so gesehen Einzelanfertigungen sind, vermutlich auch ihren Preis wert.

Wenn ich das Wort Dummy nun richtig sehe, sind die aber ohne Leuchtfunktion. Hast Du auch mal nachgefragt, was die mit LED's gekostet hätten ?

Ich habe Ampeln von Mader-Magnet-Truck. Die waren so vor 15 - 20 Jahren das non-plus-ultra und somit auch entsprechend teuer. Da gab es aber auch nichts anderes vernünftiges. Zu den damaligen Preisen kann ich aber nichts genaues sagen, da ich durch Tauschaktionen da dran gekommen bin.
Vor 30-40 Jahren gab es mal Ampeln von Brawa. Die hatten aber immer nur einen Ampelkörper und waren natürlich ( zu der Zeit ) mit Glühbirnchen. Dadurch waren sie natürlich ein bißchen zu groß und wirkten auch wie Scheinwerfer. Obwohl, wenn man bei Dunkelheit an einer Ampel steht, "beleuchten" die aber auch etwas die Umgebung .

Zitat von Modellbauer-Harald im Beitrag #12

---

Verzichtet habe ich auch auf Kontrastbleche. Kann mir nicht vorstellen, dass die in den 70er Jahren (ist die Epoche des Ampel-Dioramas) schon stark verbreitet waren.

---

Als ich meine "Erlaubnis zum Führen eines Kraftfahrzeuges" bekam, sahen viele Ampeln in der BRD noch so aus ...



Ohne aufwändigen und störanfälligen Steuerungs-Schnickschnak, ohne "gelb"-Fase, ohne superhelle LED-Beleuchtung. Und jeder konnte sehen, wann es wieder "grün" wird. Das war noch Inscheniörs Wissen - ohne Kompjüter - in der Praxis ...!

Fußgänger-Ampeln .... was is´n das ...? Wozu sollten die gut sein ...

Zitat von Instandsetzung im Beitrag #13

---

Wenn ich das Wort Dummy nun richtig sehe, sind die aber ohne Leuchtfunktion. Hast Du auch mal nachgefragt, was die mit LED's gekostet hätten ?

Was ist mit "Kontrastblechen" gemeint ?
Sind das die (Blech-) Einsätze in den Glaskörpern, wodurch z.B. Richtungspfeile oder Ampelmännchen entstehen ?
Oder sind das die Abdeckungen über dem jeweiligen Glaskörpern, die verhindern, daß man das Licht bei entsprechender Sonneneinstrahlung schlechter sieht ?
( Bei Signalen werden diese Abdeckungen ja auch Schuten genannt. )

MfG Oliver

---

Moin Oliver,
zu Deiner Frage zu den preiswerten Ampeln aus der Bucht:
Hatte mir vor einiger Zeit 2 Stück zum Testen bestellt, der Preis wäre ja wirklich
unschlagbar gewesen, wenn sie masstäblich, wie in der Beschreibung wären.
Wie Du bereits vermutet hast, handelt es sich um eine Fotomontage und die
Ampelkörper sind bei allen Masstäben gleich groß, nur die Länge des Fusses ändert sich.
Habe als Vergleich mal ein Bild mit einer VIESSMANN Ampel angehängt.


Grüsse
Wolfgang

Hallo zusammen,

ein paar Gedanken von mir zu den Preisen von RZtec:
Bei nur 10 € Unterschied zwischen dem Dummy und der beleuchteten Ampel hätte ich in jedem Falle die Beleuchtete genommen.
Denn bis jetzt habe ich oft so erlebt, daß der Dummy nur die Hälfte oder ein Drittel gekostet hat, da gerade der Einbau der Beleuchtung doch der arbeitstechnisch größere Aufwand ist.
Warum das hier anders ist, kann ich natürlich nicht beurteilen.

Dann noch Danke für die Erklärung der Kontrastbleche.
Auch bei denen könnte ich mich jetzt nicht bewusst daran erinnern, daß es die - zumindest in unserer ( Groß- ) Stadt - von den 70ern bis heute überhaupt gibt. ( Ausser an den gelben Blinklichtern und den grünen und gelben "Abbiegepfeilen". )
Lediglich in einer Nachbarstadt habe ich die an einer großen Kreuzung - an der auch eine Bundesstraße entlang führt - schon seit Ewigkeiten in Erinnerung.

Hier nun noch - zum Vergleich - ein Foto von den Ampeln von Mader Magnet Truck.


Für die große Kreuzung, die ich vorhabe zu bauen, fehlen mir allerdings noch weitere 4 Ampelmasten. Die tauchen aber höchst selten auf dem Gebrauchtmarkt auf.

Daher auch Danke an für das Vergleichsfoto mit der "China-Ampel".
Nun weiß ich auch, daß ich die für Testzwecke erst gar nicht zu bestellen brauche.

Bei den Größenverhältnissen sind die vermutlich sogar für Spur 0 schon zu groß. Wir haben zwar auch eine Spur 1 Anlage, aber da gibt es nur eine kleine Dorfstraße und auch die spielt so in der Epoche II bis III, wofür die dann auch zu modern wären.

MfG Oliver

Hallo zusammen,
der Sommer geht zu Ende und ich bin zurück im Stummi-Forum. Ich habe die Ampeln von RZTec erhalten. Die Lieferzeit betrug nur rund 2 Wochen. Dazu muss man aber Glück haben. Hier ist ein Foto von den montierten neuen Ampeln:



Eigentlich hatte ich ja vor, die Ampeln selbst zu bauen. Die professionellen Ampeln von RZTec haben mir aber so gut gefallen, dass ich diese gekauft habe. Der Preis war natürlich recht hoch - sieht aber deutlich besser aus als mit den alten Ampeln.

Grüße aus Ostfriesland
