Hallo,

als Neuling habe ich mal eine Frage.
Geht um die Pendelzugsteuerung mit der CS.
Wollte das Pendeln auf 3 Gleise ausprobieren.
Das Problem liegt an der Schaltung einer Fahrstraße mit der Abfrage eines Schaltgleiskontaktes des S88.
Der schaltet mir die Weiche immer nur in eine Richtung.
Wie kann ich denn bei Kontakt erreichen, dass der nur einen Schaltvorgang auslöst, der nicht richtungsgebunden ist ?
ertes Auslösen: gerade - zweites Auslösen: gebogen - drittes Auslösen: gerade.... usw.

egal was ich versuche es wird immer nur in Stellung gerade geschaltet.
Mache ich einen Denkfehler ?

Danke für hilfreiche Tips.

Stefan :

Gelöscht

Hallo Michael,

in der Praxis sieht das so aus:

3 Bahnhöfe: A,B,C
eine Weiche habe ich an A die nach B und C abzweigt.
B und C sind am selben Kontakt des S88 mit einen Schaltgleis.
An A ist auch ein Schaltgleis das in Einfahrtsrichtung die Pendelzugsteuerung macht, bei Ausfahrt die weiche stellt.
Leider schaltet mir der Kontakt die weiche immer nur gerade.
Ich möchte jetzt, dass wenn die Weiche beim ertsne mal gerade schaltet, beim zweiten auslösen des Kontaktes nach abzweigend schaltet.

Mein Zug fährt bei A los, schaltet die Weiche gerade und fährt nach B.
Pendelt zurück nach A und dort fährt er wieder los, schaltet die weiche nach abzweigend und landet in C.
Pendelt zurück, wieder über das Schaltgleis ausfahrend schaltet er die Weiche jetzt wieder gerade und landet in B. usw.
Ich schaffe es nicht den Kontakt so auszuwerten, dass ich das Weichenbild wechselnd schalten kann.
Vielleicht mache ich es mir auch zu einfach.

Stefan

Gelöscht

Gelöscht

Hi Michael,

was die Anordnung der Schaltgleise betrifft habe ich noch mal nachgedacht. Scheint, dass ich hier einen Denkfehler hatte.
Das werde ich am WE mal anders verdrahten und dann sollte der Ablauf funktionieren.
Lediglich, dass das Schaltgleis nur die Weiche in eine Richtung schaltet bereitet mir noch Kopfzerbrechen.
Das blöde Ding will nur gerade.

Stefan

Hallo,

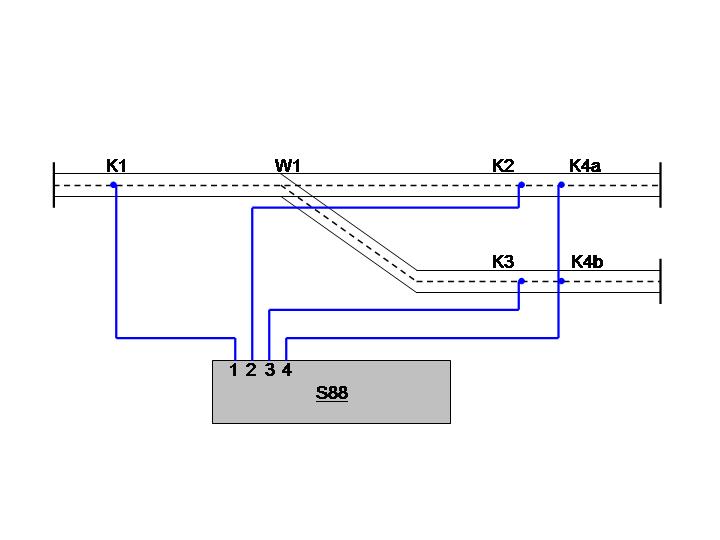

hier ein Vorschlag, wie es gehen müßte. Vorab der Nachteil: Der Zug schneidet die Weiche auf.

In der CS werden die S88 Kontakte 1 und 4 für die Pendelzugstrecke definiert. S88 Kontakt 2 schaltet via Fahrstraße die Weiche W1 auf rechts und der S88 Kontakt 3 schaltet die Weiche gerade.

S88 Kontakt 1 ist mit Kontaktgleis K1 verbunden.
S88 Kontakt 2 ist mit Kontaktgleis K2 verbunden.
S88 Kontakt 3 ist mit Kontaktgleis K3 verbunden.
S88 Kontakt 4 ist mit Kontaktgleis K4a und K4b verbunden.



Sicher könnte man es noch besser machen, wenn man Kontaktgleise über einen Schaltdecoder k84 inaktiviert und man so das Überfahren eines Kontaktes für die CS verbergen kann. Ev. könnte man über K2 und K3 ein k84 Modul schalten und dann müßte man noch weitere K6 und K7 zwischen W1 und K1 setzen. K6 und K7 würden dann vom k84 wechselseitig inaktiv geschaltet und K6 und K7 würde W1 gerade oder rechts schalten. Habe ich aber noch nicht probiert.

Das gleiche müßte so oder ähnlich auch gehen mit zwei Loks. Wo Lok 1 zwischen Bahnhof A und B und Lok 2 zwischen Lok A und C pendelt.


Gruß Dirk

Gelöscht

Gelöscht

Leute,

alle Achtung !

Sogar mit Bild. Ich bin begeistert.
Das wird am Wochenende mal auf dem Fussboden aufgebaut.

Freue mich und sage danke !

Stefan
