V80 TRIX 22075 Sound einbauen

#1 von BR 1978 , 07.02.2023 09:53

Moin.
Ist es möglich in die V80 22075 Sound rein zu bekommen, bzw. einen anderen Decoder.

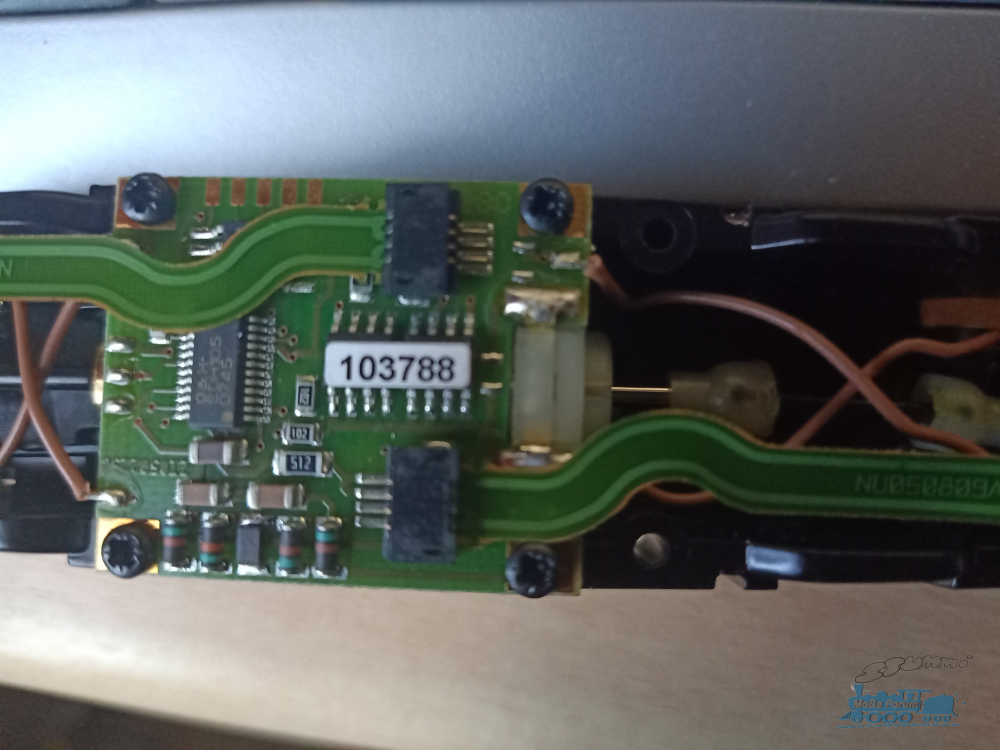

Die Lok hat ja ab Werk einen Hauseigenen Decoder verbaut.
Auf diesem sind noch Lötstelen offen, weis jemand für was die sind?

LG NickyBild entfernt (keine Rechte)


BR 1978
BR 1978
S-Bahn (S)
Beiträge: 16
Registriert am: 07.02.2022
Ort: Hamburg
Spurweite H0
Stromart DC, Digital


RE: V80 TRIX 22075 Sound einbauen

#2 von K.Wagner , 07.02.2023 12:35

Hallo Nicky,

Sound ist sicherlich "irgendwie"möglich - Platz für einen Handy-Lautsprecher muß halt gefunden werden. Da es die Lok auch von Märklin mit Sound gibt - ma deren Explosionszeichnung als Ideengeber anchaun.
Ich selber fahre ohne Sound - habe aber die Platine durch eine MTC21 Adapterplatine von MK-NK ersetzt und einen Märklin (MFX) Decoder eingebaut. Fahreigenschaften um 2 Klassen besser....
An die offenen Lötstellen habe ich die (nachgerüstete) Schlußbeleuchtung am Motorvorbau für den Wendezugbetrieb angeschlossen.
Was nachgearbeitet werden muß ist die Führerstandsinneneinrichtung - die kollidiert mit dem Decoder. Da ist eine kleine Ausfräsung nötig.


Gruß Klaus



K.Wagner
Metropolitan (MET)
Beiträge: 4.573
Registriert am: 24.01.2006
Ort: Im Norden Badens
Gleise Märklin K und Märklin C
Spurweite H0, G
Steuerung Intellibox 1
Stromart Digital


RE: V80 TRIX 22075 Sound einbauen

#3 von hu.ms , 07.02.2023 12:44

Einfach alles raus, neue schnittstelle verkabeln und sounddecoder.
Als erstes suche ich immer den besten einbauplatz für einen lautsprecher mit luftdichter schallkapsel (18x13x15mm).

Hubert


Mein anlagenneubau: https://stummiforum.de/viewtopic.php?f=15&t=140152
Meine fahrzeugverbesserungen: https://stummiforum.de/viewtopic.php?f=27&t=132888

Fahre moba und ID.3 mit selbst produzierten PV-strom.



hu.ms
Trans Europ Express (TEE)
Beiträge: 8.575
Registriert am: 22.09.2007
Ort: in den Alpen
Gleise K-Gleis
Spurweite H0
Steuerung CS3, CS2, LoDi-Con, DCC + mfx + MM
Stromart Digital


RE: V80 TRIX 22075 Sound einbauen

#4 von sirz-moba , 07.02.2023 13:04

Hallo Klaus,

zu deinem Beitrag hätte ich ein paar Fragen.

Zitat von K.Wagner im Beitrag #2
... Ich selber fahre ohne Sound - habe aber die Platine durch eine MTC21 Adapterplatine von MK-NK ersetzt und einen Märklin (MFX) Decoder eingebaut. Fahreigenschaften um 2 Klassen besser....
An die offenen Lötstellen habe ich die (nachgerüstete) Schlußbeleuchtung am Motorvorbau für den Wendezugbetrieb angeschlossen.
Was nachgearbeitet werden muß ist die Führerstandsinneneinrichtung - die kollidiert mit dem Decoder. Da ist eine kleine Ausfräsung nötig.


- Hast du die Adapterplatine auf den Motor geklebt
- Die Beleuchtungseinheiten sind mit Flachbandkabel ausgestattet hats du das entfernt und neu verkabelt
- Zur Inneneinrichtung ist es dir möglich ein Bild einzustellen auf dem man sieht wie die Adapterplatine liegt und auf dem ersichtlich ist wo du gefräst hast


Gruß Ingo

aktuelle Anlage: Mühlhain an der Strecke Schwabstadt - Heimingen
CS3 (60226) SW2.4.1 GFP12.113 | CS2 (60215) SW4.3.0 GFP3.85 | MS2 (60653) SW3.148|
Booster (60175) GFP3.85 | HSI S88 USB | WDP2021 | Railspeed | Roco WLAN Maus | Mirz21 |


Shunkan hat sich bedankt!

sirz-moba
InterCityExpress (ICE)
Beiträge: 2.475
Registriert am: 30.09.2007
Ort: WN
Gleise K-Gleis
Spurweite H0
Steuerung Märklin CS3; Märklin CS2; WinDigipet 2021; HSI S88 USB; Drehscheibe
Stromart Digital

zuletzt bearbeitet 07.02.2023 | Top

RE: V80 TRIX 22075 Sound einbauen

#5 von K.Wagner , 08.02.2023 08:54

Hallo Ingo,

ich schau mal, ob ich die Tage die Fotos machen kann. Die Adapterplatine wird wie der bisherige Decoder am Chassis festgeschraubt. Die Motoranschlüsse sind von daher vom alten Decoder ab- und an der Adapterplatine anzulöten.
Wenn ich mich recht erinnere habe ich die fexiblen Leiterbahnen abgetrennt und durch Decoderlitzen ersetzt - aber....der Umbau liegt schon einige Zeit zurück. Genaueres dann wenn ich die Lok offen habe.


Gruß Klaus


sirz-moba hat sich bedankt!

K.Wagner
Metropolitan (MET)
Beiträge: 4.573
Registriert am: 24.01.2006
Ort: Im Norden Badens
Gleise Märklin K und Märklin C
Spurweite H0, G
Steuerung Intellibox 1
Stromart Digital


RE: V80 TRIX 22075 Sound einbauen

#6 von K.Wagner , 08.02.2023 20:16

Hier die versprochenen Bilder - nicht schön aber schnell....


Evetuell - wenn ich mit dem Fräser etwas sanfter umgegangen wäre - hätte es keine Durchbrüche durch Schmelzen des Plastiks gegeben. Von oben sieht man es aber nicht, da ich den Führerstand farblich ausgelegt hatte. Es fehlt nur noch der Lokführer....


Gruß Klaus


Shunkan und sirz-moba haben sich bedankt!

K.Wagner
Metropolitan (MET)
Beiträge: 4.573
Registriert am: 24.01.2006
Ort: Im Norden Badens
Gleise Märklin K und Märklin C
Spurweite H0, G
Steuerung Intellibox 1
Stromart Digital


RE: V80 TRIX 22075 Sound einbauen

#7 von sirz-moba , 08.02.2023 21:59

Abend Klaus,
vielen Dank für die Bilder, das bringt mich weiter..
Dann besorge ich mir die Adapter Platine von MK-NK.


Gruß Ingo

aktuelle Anlage: Mühlhain an der Strecke Schwabstadt - Heimingen
CS3 (60226) SW2.4.1 GFP12.113 | CS2 (60215) SW4.3.0 GFP3.85 | MS2 (60653) SW3.148|
Booster (60175) GFP3.85 | HSI S88 USB | WDP2021 | Railspeed | Roco WLAN Maus | Mirz21 |


K.Wagner hat sich bedankt!

sirz-moba
InterCityExpress (ICE)
Beiträge: 2.475
Registriert am: 30.09.2007
Ort: WN
Gleise K-Gleis
Spurweite H0
Steuerung Märklin CS3; Märklin CS2; WinDigipet 2021; HSI S88 USB; Drehscheibe
Stromart Digital


RE: V80 TRIX 22075 Sound einbauen

#8 von BR 1978 , 11.02.2023 10:41

Super sieht ja sehr viel versprechend aus.

Danke

Was für eine Platine hast du genommen?

LG Nicky


BR 1978
BR 1978
S-Bahn (S)
Beiträge: 16
Registriert am: 07.02.2022
Ort: Hamburg
Spurweite H0
Stromart DC, Digital


RE: V80 TRIX 22075 Sound einbauen

#9 von sirz-moba , 11.02.2023 16:31

Hi Nicky,

Zitat von BR 1978 im Beitrag #8
... Was für eine Platine hast du genommen?


Ich habe mir die geholt KLICK


Gruß Ingo

aktuelle Anlage: Mühlhain an der Strecke Schwabstadt - Heimingen
CS3 (60226) SW2.4.1 GFP12.113 | CS2 (60215) SW4.3.0 GFP3.85 | MS2 (60653) SW3.148|
Booster (60175) GFP3.85 | HSI S88 USB | WDP2021 | Railspeed | Roco WLAN Maus | Mirz21 |


hu.ms hat sich bedankt!

sirz-moba
InterCityExpress (ICE)
Beiträge: 2.475
Registriert am: 30.09.2007
Ort: WN
Gleise K-Gleis
Spurweite H0
Steuerung Märklin CS3; Märklin CS2; WinDigipet 2021; HSI S88 USB; Drehscheibe
Stromart Digital


RE: V80 TRIX 22075 Sound einbauen

#10 von BR 1978 , 15.02.2023 04:52

Hey.
VIelen Dank ich schau dann mal.
Ist für einen Kollegen.
LG Nicky


BR 1978
BR 1978
S-Bahn (S)
Beiträge: 16
Registriert am: 07.02.2022
Ort: Hamburg
Spurweite H0
Stromart DC, Digital


RE: V80 TRIX 22075 Sound einbauen

#11 von hu.ms , 15.02.2023 11:40

... und welchen lautsprechen wohin in der lok ?

Hubert


Mein anlagenneubau: https://stummiforum.de/viewtopic.php?f=15&t=140152
Meine fahrzeugverbesserungen: https://stummiforum.de/viewtopic.php?f=27&t=132888

Fahre moba und ID.3 mit selbst produzierten PV-strom.



hu.ms
Trans Europ Express (TEE)
Beiträge: 8.575
Registriert am: 22.09.2007
Ort: in den Alpen
Gleise K-Gleis
Spurweite H0
Steuerung CS3, CS2, LoDi-Con, DCC + mfx + MM
Stromart Digital


RE: V80 TRIX 22075 Sound einbauen

#12 von BR 1978 , 15.02.2023 14:54

Ich versuch von ESU den kleinen.
Mal schauen.
LG Nicky


BR 1978
BR 1978
S-Bahn (S)
Beiträge: 16
Registriert am: 07.02.2022
Ort: Hamburg
Spurweite H0
Stromart DC, Digital
