Hallo Modellbahner
Ich habe einmal eine Frage zu einer Neuen Roco Lokomotive ....
Es handelt sich um die Roco Vectron Ruhrpiercer Artikel 70683 in Analog Ausführung .....
Ich habe einen Esu LP5 Plux22 Decoder eingesteckt und habe folgendes Problem .....

Im Analog Betrieb Ist die Lichtsteuerung "Normal" bedeutet Vorne an der Lok in Fahrtrichtung 3 Licht Spitzensignal und hinten 1 weißes Licht Rechts ....

Sobald ich aber einen Digital Decoder einstecke ist die Lichtsteuerung anders wie folgt,
Vorne an der Lok in Fahrtrichtung 2 Weiße Lichter ??? ( Stirnlicht und untere Rechte Leuchte sind an, Linke Leuchte ist AUS ) und hinten 1 weißes Licht Rechts leuchtet.

Nun meine Frage wie kann ich dies umprogrammieren das Vorne das normale 3 Licht Spitzensignal leuchtet wie bei allen anderen Lokomotiven in Deutschland ????

Decoder Tausch Esu und Roco sowie Piko Decoder getauscht brachte keine Veränderung !
und baugleiche Lokomotive bei Händler getauscht brachte das gleiche Ergebnis ???
veränderte also nichts

Nun meine Frage:
Hat jemand das Gleiche "Problem" mit dieser Lokomotiven Gattung oder weiß jemand welche Einstellungen ich im Esu Lokprogrammer verändern muss, damit ich das Standard Deutsche Lichtschema einstellen kann an meinem bevorzugten ESU Decoder


Die Lokomotive ist absolut klasse und fährt Roco Technisch wie immer wunderbar, nur eben das Spitzenlicht gefällt mir nicht ... in der Bedienungsanleitung steht "im Digitalbetrieb Lichtsteuerung nach Schweizer Vorbild schaltbar"

Es wäre klasse wenn Jemand eine Digitale Lösung hat ... ansonsten werde ich den Lötkolben zücken, was ich aber nur als Letztes Mittel einsetzen werde an einer Werksneuen Lokomotive .....

Grüße an alle Modellbahner

Hallo,

das ist ein reines Mapping-Thema.
In der Anleitung findest Du auf Seite 11 die AUX und deren Funktionen, da siehst Du, dass die Stirnlichter (links unten und oben bei Loks mit Schweizer Lichtwechsel) auf Pin 7 und 13 (Licht vorne/hinten) liegen, die jeweils rechten weißen Lichter auf AUX 1 und 2 (Pin 16 und 18). Folglich musst Du den Decoder so mappen, dass bei F0 richtungsbezogen AUX1 bzw. AUX 2 mit dem Spitzenlicht zusammen angesteuert werden. Auch Schlusslichter, nur rechts oder beide lassen sich entsprechend mappen, ebenso Führerstandsbeleuchtungen.
Zu CVs kann ich bei einem ESU-Decoder nichts beitragen, beim ZIMO wäre das einfach mit den CVs 33 ff umzusetzen, ESU macht es aber mal wieder anders als sonst üblich. Du kannst aber die ESU-Programmer-Software herunterladen und dort einstellen, was Du wie schalten möchtest und Dir dann die geänderten CVs anzeigen lassen um zu programmieren. Wenn Du natürlich den ESU-Programmer (Hardware) hast, brauchst Du nichts anzuzeigen, damit werden die Änderungen gleich in den Decoder geschrieben.

Gruß
Werner

Das ist durch den Schweizer Lichtwechsel absichtlich so, weil in CH hinten rechts eine Lampe an ist. Folglich können nicht alle drei Lampen an einem AUX Ausgang sein, aus nachvollziehbaren Gründen. Willst Du also das normale Dreilichtspitzensignal, mußt Du rausfinden welche Lampe an welchem Decoderausgang hängt und denn dementsprechend das Mapping anpassen so daß beim Drücken der Taste fürs Licht die zwei AUX Ausgänge wo die Lampen angeschlossen sind, entsprechend schalten. Hier hilft die Schnittstellenbelegung Deiner Lok zusammen mit ein bißchen rumprobieren in den Funktionszuordnungen.

Hallo Modellbahner
Nun ja ..... ich bin mittlerweile an dem Punkt wo ich mit dieser Bescheuerten Lichtsteuerung nach diesem "Schweizer Vorbild" am verzweifeln angelangt bin ....:(
Alles ausprobieren und umprogrammieren brachte keinerlei Erfolg ...:(

Anmerkung .... Es geht mir NUR um das 3 Licht Spitzensignal ! Schlussbeleuchtung ist mir völlig egal und auch alles wunderbar schaltbar !!!

Ich habe einmal die ganzen Dateien vom Lokprogrammer unten angefügt und hoffe das mir irgendjemand konkret weiterhelfen kann was eventuell wo und wie im LP eingestellt werden muss, damit ich da eventuell doch noch zum Erfolgreichen Ergebnis kommen kann .....

PS.
Ich finde aber auch das Roco wenigstens in der Programmierung es so bei einer Neuen Lokomotive auf "Einfache" Art und Weise vorsehen könnte und einfach eine F Taste mit dem benötigten "Birnchen" Ein / Aus machen könnte .... aber nun ja ...

Wenn die echte Lokomotive nach Deutschland fährt, müssen ja bestimmt auch nicht mit Laptop in der Lichtsteuerung die passenden Einstellungen gemacht werden, denke das da auch ganz einfach ein Schalter oder eine Taste verbaut sein wird ....


Plux22 Pin Belegung Lok Bedienungsanweisung Roco
Bedienungsanleitung Lok Ausgangsbelegung Analog by Railadventure1, auf Flickr






ESU Lokprogrammer Funktions Ausgänge
LP Funktionsausgänge 1 by Railadventure1, auf Flickr

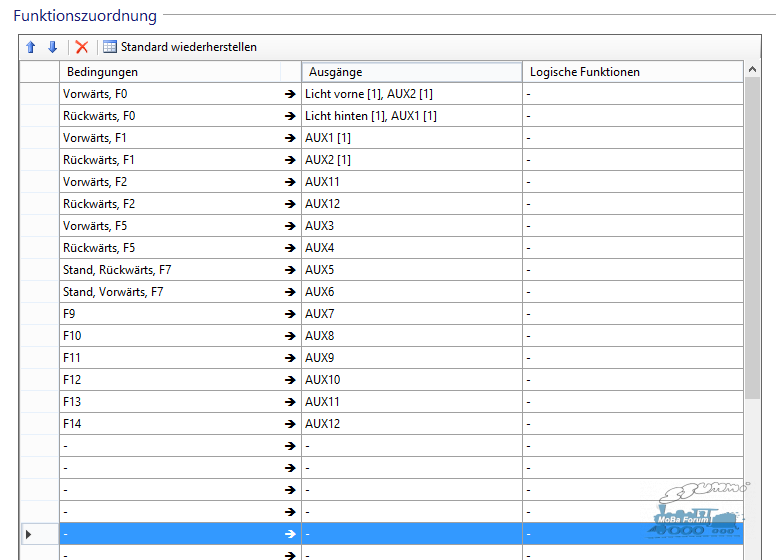

Esu Lokprogrammer Zuordnung Werksseitig
LP Funktions Zuordnung by Railadventure1, auf Flickr






Top Lokomotive .... aber nicht bis zum Ende durchdacht ... schade

Grüße an alle Modellbahner

Zitat von Railadventure1 im Beitrag #4

---

Es geht mir NUR um das 3 Licht Spitzensignal ! Schlussbeleuchtung ist mir völlig egal und auch alles wunderbar schaltbar !!!

……..


Ich finde aber auch das Roco wenigstens in der Programmierung es so bei einer Neuen Lokomotive auf "Einfache" Art und Weise vorsehen könnte und einfach eine F Taste mit dem benötigten "Birnchen" Ein / Aus machen könnte .... aber nun ja ...

Wenn die echte Lokomotive nach Deutschland fährt, müssen ja bestimmt auch nicht mit Laptop in der Lichtsteuerung die passenden Einstellungen gemacht werden, denke das da auch ganz einfach ein Schalter oder eine Taste verbaut sein wird ....

……..

Top Lokomotive .... aber nicht bis zum Ende durchdacht

---

Es ist doch im Grunde ganz einfach:

Auf F0 programmierst du zwei Zustände für Vorwärts- und Rückwärtsfahrt mit dem jeweiligen Stirnlicht. Dazu dann nochmal das selbe Prinzip F0 vorwärts/rückwärts jeweils mit dem einzelnen weißen Schlusslicht an FS1/FS2

Es gibt nunmal viele Modellbahner, die die Lichtspielereien haben wollen, obwohl sie für ihre Vorbildwahl nicht nötig wären. Genauso gibt es sicher einige, die die Lok auf einer Anlage nach schweizer Motiv nutzen und entsprechend das Licht haben wollen. Noch verwegener wird es mit Anlagen, die einen Grenzverkehr darstellen.

Da es in keiner Norm festgehalten ist, welche Stirnlampe wohin gehört, macht da natürlich jeder Hersteller, was er möchte. Der einzige Weg solche Probleme beim digitalisieren zu verhindern wäre der Verzicht auf die Möglichkeiten.

Alternativ macht dir Roco ja das Angebot, die digitale Version zu kaufen. Dann allerdings mit Sound, was wohl der Grund dagegen war. Legitim - aber aus Sicht des Herstellers eben auch.

Wieso umprogramieren? In der Anleitung, zumindest bei der BLS-Version, steht mit welchen Tasten man welche Lichtfunktionen erhält. Müsste bei der Übersicht oben rechts stehen.

Hallo

Bei meiner zuletzt gekauften Roco Vectron sieht das so aus, denke das sollt bei dir auch funktionieren:

Bild entfernt (keine Rechte)

Grüsse
Walter

Zitat von Tom_B82 im Beitrag #7

---

Wieso umprogramieren? In der Anleitung, zumindest bei der BLS-Version, steht mit welchen Tasten man welche Lichtfunktionen erhält. Müsste bei der Übersicht oben rechts stehen.

---

Ach so, darauf habe ich nicht geachtet. Um das Problem zu umgehen kaufe ich mitlerweile nur noch die S-Version. Da habe ich gleich den passenden Decoder dabei.

Das Problem dürfte das sein was unten auf Seite 6 der Anleitung steht:

Die Lichtvarianten AUX 9, AUX 10 + AUX 7 funktionieren nur mit einem ZIMO Dekoder !

Da stellt sich zurecht die Frage wieso? und kann man das nicht doch mit einem ESU Decoder hin bekommen.....

Zitat von Emmentaler im Beitrag #11

---

Das Problem dürfte das sein was unten auf Seite 6 der Anleitung steht:

Die Lichtvarianten AUX 9, AUX 10 + AUX 7 funktionieren nur mit einem ZIMO Dekoder !

Da stellt sich zurecht die Frage wieso? und kann man das nicht doch mit einem ESU Decoder hin bekommen.....

---

Danke Philipp

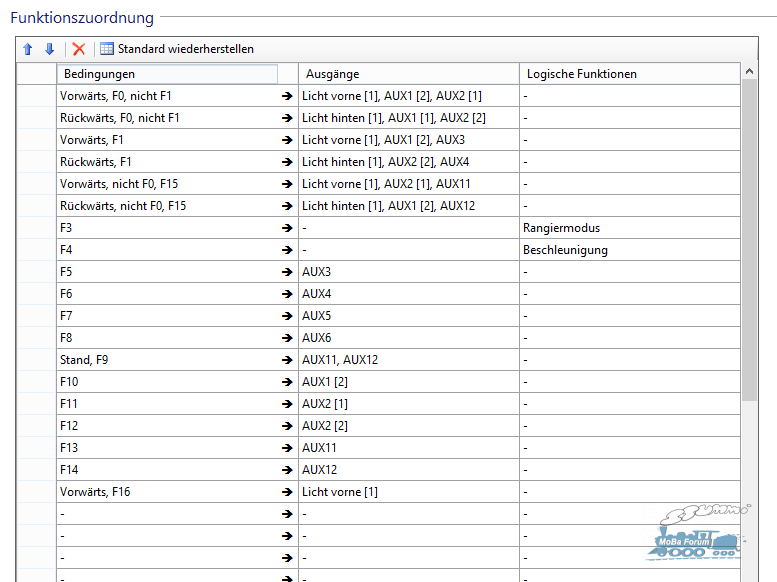

Ich habe da bei meiner Roco Vectron nochmals von vorne Angefangen und habe jetzt diesen Stand mit ESU 5:

Bild entfernt (keine Rechte)

F0 schaltet Spitzenlicht vorne
F1 schaltet weisses Rücklicht hinten rechts für Züge in der Schweiz, ohne F1 entsprechend für D und AT.
F2 schaltet rotes Rücklicht für Lokzug
F5 Fernlicht
F7 Fuührerstandsbeleuchtung, nur im Stillstand.

Grüsse
Walter

Zitat von Emmentaler im Beitrag #8

---

Hallo

Bei meiner zuletzt gekauften Roco Vectron sieht das so aus, denke das sollt bei dir auch funktionieren:



Grüsse
Walter

---

Hallo Modellbahner
Kurzes Update zu der Licht Nummer am SBB Vectron
Roco hat mir zurückgeschrieben auf meine Anfrage ...
Sie verweisen auf die "komplett ab Werk Digitalisierte Ausführung" da bei dieser schon alles "Speziell auf das Modell" konfiguriert ist ....
Bei der Analog Variante wäre eine Umprogrammierung der Susi Pins nötig .... aber welche genau wurde / konnte mir leider nicht mitgeteilt werden was die Esu Decoder betrifft, es wurde nur auf die Bedienungsanleitung des Decoder Hersteller verwiesen ....

Nun warte ich noch auf die Antwort seitens Esu ob sie mir weiterhelfen können was das Problem betrifft !

Mein Fazit zu der Aktion:
Ich finde es eine Frechheit, das die Hersteller nun die Decoder ganz speziell auf jede einzelne Lok anfangen auszurichten ! aber das ganz normale wie es sich auch gehört, wie in diesem Fall das Standard 3 Licht Spitzensignal auch nicht mehr verfügbar machen auf irgendeiner Standard Taste die nicht benötigt wird, das finde ich mehr als traurig

Roco hat für diese Lok eine Spezielle Platine gebaut, die nur für dieses Modell geeignet ist .... das finde ich ganz klasse und will den Kunden auch zwingen dann die Teurere Digital Variante mit Sound zu kaufen, was eine gute Strategie für das Unternehmen ist, aber alle die sich darüber aufregen und schreiben, "man soll gleich die Digitale Variante kaufen" sind meines Erachtens leider wie es so schön heißt die Fanboys mit denen man es machen kann ....
In meinem Fall war leider beim Händler "nur" die Analoge Variante zu einem Klasse Preis verfügbar und ich persönlich benötige auch nicht jede Lok mit Sound, ich denke jeder weiß mittlerweile wie ein Vectron sich anhört .... ich habe viele Lokomotiven mit Sound, aber fahre fast immer Lautlos ....

Einmal ein paar Jahre weitergedacht in die Zukunft wird bestimmt in 5 Jahren kein so toller spezieller Decoder für die Lok mehr verfügbar sein .... aber man kann dann auch nicht einfach einen anderen nehmen, dann lässt man es halt so, oder entsorgt die ach so tolle spezial Decodierte Lokomotive im Elektroschrott ....

Ach ja .... jeder wo mich bisher auch kontaktiert hat wegen dieser Lichtsteuerung und sich darüber aufgeregt hat etc.. soll doch bitte sein Anliegen hier auch Öffentlich schreiben ( Nicht als Private Korrespondenz ) vielleicht ändert sich dann doch noch etwas an der Problematik oder an anderen in der Zukunft ( Vielleicht ließt ein Roco Mitarbeiter auch hier mit ) .... das fände ich klasse ! denn schöne Lokomotiven bringen sie immer wieder dem Kunden nahe und sonst bin ich wie "fast" immer mit den Produkten aus Austria zufrieden ....

....Nach Stundenlangem Probieren und umprogrammieren das leider in keinster Weise zum Erfolg geführt hat ....

Meine Pragmatische Lösung zu dem Licht Problem war eine nun ja, recht einfache ....
Werksseitige SBB Platine 145555 rausschmeißen und eine Neue ÖBB Platine 145652 von Roco einsetzen .... wird nur geschraubt und aufgesetzt ohne Lötarbeiten etc..
Nun ist alles wunderbar und Prima und funktioniert so wie es sein soll ( auch den Schweizer Lichtwechsel habe ich auf eine hintere Taste (Programmiert) gelegt, das alles vorbildgerecht ist ) so wie sich das gehört ..... warum dies nicht bei der Werksseitigen Platine Programmtechnisch funktioniert hat bleibt mir ein Rätsel ...

PS.
Wenn Esu mir noch eine Lösung anbieten kann, werde ich sie hier gerne noch testen und dann nachreichen

Grüße an alle

Zitat von Railadventure1 im Beitrag #15

---

Einmal ein paar Jahre weitergedacht in die Zukunft wird bestimmt in 5 Jahren kein so toller spezieller Decoder für die Lok mehr verfügbar sein .... aber man kann dann auch nicht einfach einen anderen nehmen, dann lässt man es halt so, oder entsorgt die ach so tolle spezial Decodierte Lokomotive im Elektroschrott ....

---

Zitat von Railadventure1 im Beitrag #15

---

Mein Fazit zu der Aktion:
Ich finde es eine Frechheit, das die Hersteller nun die Decoder ganz speziell auf jede einzelne Lok anfangen auszurichten ! aber das ganz normale wie es sich auch gehört, wie in diesem Fall das Standard 3 Licht Spitzensignal auch nicht mehr verfügbar machen auf irgendeiner Standard Taste die nicht benötigt wird, das finde ich mehr als traurig

Roco hat für diese Lok eine Spezielle Platine gebaut, die nur für dieses Modell geeignet ist (....)

Einmal ein paar Jahre weitergedacht in die Zukunft wird bestimmt in 5 Jahren kein so toller spezieller Decoder für die Lok mehr verfügbar sein .... aber man kann dann auch nicht einfach einen anderen nehmen, dann lässt man es halt so, oder entsorgt die ach so tolle spezial Decodierte Lokomotive im Elektroschrott ....

---

Zitat von Railadventure1 im Beitrag #15

---

Sie verweisen auf die "komplett ab Werk Digitalisierte Ausführung" da bei dieser schon alles "Speziell auf das Modell" konfiguriert ist ....

---

Zitat von Railadventure1 im Beitrag #15

---

Bei der Analog Variante wäre eine Umprogrammierung der Susi Pins nötig ...

---

Zitat von Railadventure1 im Beitrag #15

---

. aber welche genau wurde / konnte mir leider nicht mitgeteilt werden was die Esu Decoder betrifft, es wurde nur auf die Bedienungsanleitung des Decoder Hersteller verwiesen ....

---

Zitat von Railadventure1 im Beitrag #15

---

Nun warte ich noch auf die Antwort seitens Esu ob sie mir weiterhelfen können was das Problem betrifft !

---

Zitat von Railadventure1 im Beitrag #15

---

Roco hat für diese Lok eine Spezielle Platine gebaut, die nur für dieses Modell geeignet ist

---

Zitat von Railadventure1 im Beitrag #15

---

In meinem Fall war leider beim Händler "nur" die Analoge Variante zu einem Klasse Preis verfügbar

---

Zitat von Railadventure1 im Beitrag #15

---

....Nach Stundenlangem Probieren und umprogrammieren das leider in keinster Weise zum Erfolg geführt hat ....

---

Zitat von Railadventure1 im Beitrag #15

---

....Nach Stundenlangem Probieren und umprogrammieren das leider in keinster Weise zum Erfolg geführt hat ....

---

Zitat von drum58 im Beitrag #17

---

selten so einen Unsinn gelesen

---

Zitat von drum58 im Beitrag #17

---

Du hast aber ja einige Tipps zu ESU bekommen, ignorierst sie aber, weil Dir die Lösung schlicht nicht passt.

---

Zitat von drum58 im Beitrag #17

---

Die Lok hat weder eine spezielle Platine noch (als Digital-Sound-Version)

---

Zitat von drum58 im Beitrag #17

---

hier ein Roco-Bashing aufzumachen ist schlicht unverschämt

---

Zitat von Emmentaler im Beitrag #19

---

Hast du das aus Beitrag 13 probiert? und wenn ja was hat nicht funktioniert?

---

Zitat von moppe im Beitrag #18

---

Klar, erwartet du das Roco support kennt alle Funktionen in alle Decoder von alle Hersteller?

---

Zitat von moppe im Beitrag #18

---

Es war doch einfacher und billiger der digitale soundlok, zu kaufen, statt neue Platine in deiner Lok einbauen.

---

Guten Abend

Zitat von Railadventure1 im Beitrag #15

---

Ich finde es eine Frechheit,

---

Zitat von Railadventure1 im Beitrag #15

---

Meine Pragmatische Lösung zu dem Licht Problem war eine nun ja, recht einfache ....
Werksseitige SBB Platine 145555 rausschmeißen und eine Neue ÖBB Platine 145652 von Roco einsetzen

---

Die Platine ist gut gemacht und vorbildlich dokumentiert.

Gruss
Rufer

Zitat von Railadventure1 im Beitrag #20

---

aber trotzdem sachlich bleiben ! ´"Unsinn" würde ich hier niemandem unterstellen, daher Füße stillhalten und keinen persönlichen Mist schreiben.....

Ich habe mich hier an das Forum gewendet, weil ich ausnahmslos bei jedem Problem das aufgetaucht ist, von irgendeinem versierten Mitglied oder mehreren mir super weitergeholfen wurde um das Problem zu lösen !

---

Zitat von Railadventure1 im Beitrag #20

---

Das ist in keinster Weise ein "Bashing"

---

Zitat von Railadventure1 im Beitrag #15

---

Ich finde es eine Frechheit, das die

---

Zitat von Railadventure1 im Beitrag #20

---

Es hat leider nur die Linke LED geflackert in Rot aber nicht dauerhaft weiß geleuchtet

---

Zitat von Railadventure1 im Beitrag #20

---

Zitat von Emmentaler im Beitrag #19

---

Hast du das aus Beitrag 13 probiert? und wenn ja was hat nicht funktioniert?

---

Es hat leider nur die Linke LED geflackert in Rot aber nicht dauerhaft weiß geleuchtet

---
