Hallo zusammen

Wie finde ich am schnellsten den Ort, wo Kriechströme fliessen?

Meine Verkabelung ist wie folgt:
Braun --> gemeinsame Masse
rot --> Digitalstrom nur für Decoder
verschiedene andere Farben für andere separate einspeisungen

Mit dem Digitalstrom durch das rote Kabel steuere ich nur die Decoder. Dieser Strom wird nicht zum Fahren und auch nicht für Weichenantriebe und derartiges verwendet.

Zwischen Masse und Digitalstrom kriecht was. Wie finde ich es?

Liebe Grüsse
Alex

Hallo Alex.

Strom rot einfärben, dann siehst es raustropfen

Im Ernst.

Wie stellst du das kriechen denn fest? Hören? Pritzelt es? Schaltet die Zentrale ab?

Ich würde bei derEinspeisung Deiner anderen Farben eine nach der anderen lösen und wieder anbringen. Wenn nach dem Lösen der Effekt weg ist, dann hast du den Sündenbock gefunden.

Gruß Wolfgang

Es macht sich bemerkbar dadurch, dass die Magnetartikel und auch die Schaltdecoder nicht mehr schalten. Daher muss es eindeutig die Digitalstrom-Versorgung der Decoder sein.

Zuerst habe ich gemeint, das Problem gefunden zu haben bei zwei Decodern: Nichts war: Da "rutschte" der Fehler einfach an einen anderen Ort hin.

Ich habe alles abgehängt und jetzt... ist der Fehler gar nicht mehr da. Aber ich habe ja auch keinen Saft...

Zitat von swisstrain

---

Es macht sich bemerkbar dadurch, dass die Magnetartikel und auch die Schaltdecoder nicht mehr schalten. Daher muss es eindeutig die Digitalstrom-Versorgung der Decoder sein.

---

hmmm, ich will Dir ja nicht zu nahe treten, aber die Beschreibung ist etwas dürftig. Die Sache ist ja einfach. Wenn wir Dir helfen sollen, dann musst Du uns genau Deine Verdrahtung beschreiben. Aber wenn Du das tust, dann hast Du den Fehler auch schon selbst gefunden
Dir bleibt sicher nichts anderes übrig, als Deine Verdrahtung in kleine Abschnitte zu unterteilen und Abschnitt für Abschnitt zu prüfen.

Michael

Vielleicht ist es etwas ganz triviales. Ich habe ein langes Kabel von der CS bis zum Anschluss an der Anlage. Etwa 3m lang. Könnte es das sein?

Meine Verdrahtung

3 separate Einspeisungen für
- Steuerung sämtlicher Decoder
- Fahren (Mittelleiter)
- Saft für Weichenmotoren

1 gemeinsame Rückleitung (Masse)

Lichter habe ich noch keine auf der Anlage. Wenn ich die ganze Anlage an der CS anhänge, habe ich einen Strom von 0.28 Ampère. Die Weichen schalten nur noch wann sie wollen und zum Teil gar nicht mehr. Hänge ich einzelne Anlagensegmente ab. Geht es plötzlich besser.

Zitat von swisstrain

---

1 gemeinsame Rückleitung (Masse)

---

hallo,

weisst Du, was in Deinen Spannungsquellen wirklich vorgeht? Du gehst davon aus, dass Deine verschiedenen Spannungsquellen alle komplett unabhängig sind. Das kann eine falsche Annahme sein und dann kannst Du keinen gemeinsamen Rückleiter mehr verwenden.

Wenn Du jeweils eine Spannungsquelle zweipolig vom Rest trennst, kannst Du jeweils einen Pol dieser Quelle über einen Widerstand, z.B. 10 oder 100Ohm mit der Masse der übrigen Quellen verbinden. Da darf kein Strom fließen, das heißt, die Spannung über diesen Widerstand muss 0 sein.

Michael

hallo michael

es hat tatsächlich mit der masse zu tun. ich muss die masse aufteilen.

danke vielmals für den tipp!

lg
alex

Moin Alex,

egal ob getrennte oder gemeinsame Masse, ganz wichtig ist, dass deine Spannungsquellen,gleichphasig an das 230 V-Netz angeschlossen sind, sofern es Transformatoren sind.

Zitat von Schwanck

---

egal ob getrennte oder gemeinsame Masse, ganz wichtig ist, dass deine Spannungsquellen,gleichphasig an das 230 V-Netz angeschlossen sind, sofern es Transformatoren sind.

---

Interessant! Wozu muss man das machen? Wann muss man das machen? Und vor allem, wie willst Du feststellen, ob sie Spannungsquellen gleichphasig angeschlossen sind?

Michael

das problem waren funkelnde rückmeldungen. ich habe eine anlage mit cs2 und zwei boostern betrieben. cs2 für digitaldecoder, ein booster nur zum fahren und ein booster nur für den schaltstrom für weichen etc. ich wollte diese drei dinge getrennt haben aber mit gemeinsamer masse zurückführen.

nun spielten die rückmelder verrückt. jetzt verwende ich keine gemeinsame masse mehr. jetzt hat jeder strom auch seinen eigenen rückleiter. jetzt sollte das nicht passieren.

lieber gruss
alex

Zitat von swisstrain

---

Vielleicht ist es etwas ganz triviales. Ich habe ein langes Kabel von der CS bis zum Anschluss an der Anlage. Etwa 3m lang. Könnte es das sein?

---

Moin !
Das wäre meine Meinung, das Problem kenne ich. Du musst ausreichend groß dimensionierte Leitungen legen, je dicker je besser, aber 1,5 m^2 sollten es schon sein und zwar von der Schaltquelle ab.

bei mir lag es trotz dicker Leitungen an der serienmäßigen Leitung von Märklin von der CS2 zur Hauptverteilung.

Beste Grüße

René

Hallo Michael,

so wirds geprüft und sichergestellt.

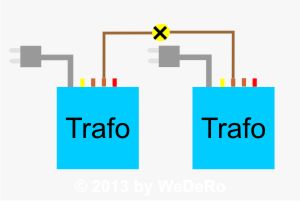

Du nimmst ein Leuchtmittel und schließt dieses an den
Ausgängen gelb und gelb oder braun und braun an.
Das Lämpchen darf bei eingeschalteten Trafos nicht leuchten.
Sollte es leuchten, den Stecker eines Trafos um 180° drehen.
