Hallo Zusammen

Gibt es eigentlich auch weitere Sounds bei der E50 ? Vielleicht kann ja einer der CS Besitzer mal nachschauen.

Viele Grüße
Markus

Hi Markus,

die E50 hat meines Wissens nach keinen Loksound-Decoder drin sondern ein einfaches Soundmodul.

Hallo Marcus,

laut der Märklin Beschreibung nicht.

Aber ist es überhabt möglich das es welche gibt von denen keiner etwas weiß??

Grüße
Caren

Zitat von Rirarunkel

---

laut der Märklin Beschreibung nicht.

Aber ist es überhabt möglich das es welche gibt von denen keiner etwas weiß??

---

Die Märklin-Beschreibung ist nicht alles... Siehe auch Baureihe 218 (was da noch alles drinsteckt )

Hallo Markus,

es gibt noch 2 weitere "Pfiffe". Erreichbar durch umlöten(!) der Kabel am Soundmodul.

Habe das mal aus den Testberichten kopiert:

Sound 750KB!

Erst der Lüfter und Tröte, am Ende die 2 anderen Töne.

Gruß
Wolfgang

Hallo Wolfgang

Wenn du Zeit findest, könntest du einen kurzen Bericht bzgl. Umlöten einstellen ?

Viele Grüße
Markus

Hallo Markus,

kein Problem. Aktuell ist meine E50 eh etwas schweigsam. Daher musste der Soudteil mal raus zum messen. Die 1. Schnelldiagnose Modul defekt.

Bevor jemand meckert: ICH habe dort noch nicht gelötet!! Ist im Originalzustand!

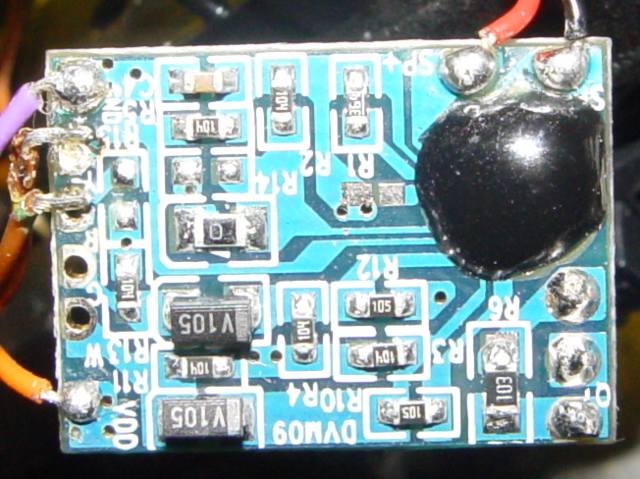

Oben:rot schwarz = Lautsprecher. Linke Seite: orange/lila= Versorgungsspannung des Moduls. Diese, im Original braun/gelbe und braun/grüne Kabel an den 2 Pad´s dazwischen sind die beiden Funktionen Aux1 + 2. Der obere Anschluß, also zum lila Kabel hin, ist, wenn ich eben richtig gemessen habe, der "Lüfter". Darunter die Tröte (R). Unter diesem Pad sind noch 2 freie Pad´s (W+C). Die haben die anderen Tröten drauf.

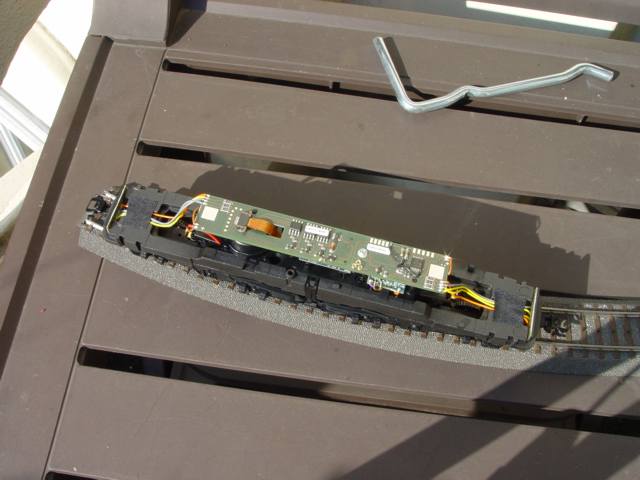

Hier ist aus dem Testbericht noch mal das Innenleben:
Zu finden ist das Teil unter der Treiberplatine hier rechts vom Dekoder. Mit der "volle Größe" unter dem Bild kann man auch die "Lotstellen" erahnen.


volle Größe

Gruß
Wolfgang

Zitat von wlommi

---

Bevor jemand meckert: ICH habe dort noch nicht gelötet!! Ist im Originalzustand!

---

Das sieht aber krass aus, das ist das Original? Sieht aus als würden gleich paar Drähte abfallen....

Viele Grüße
Peter

Hallo Peter,

wenn ich so was damals meinem Ausbilder gezeigt hätte... Ich glaube, zur Prüfung wäre ich nicht zugelassen worden.

Gruß
Wolfgang

Hi Wolfgang,

meine 290 war ebenso "sauber" verloetet. Mein Ausbilder haette wohl gesagt "Wos san des fuer Loetbatz'n??? Des isch a Baschlterarbat, des isch a Pfuusch!"
