ESU LopiV5 MKL 59649 Aux 3 und Aux 4 an Schnittstelle nicht schaltbar

#1 von Gazelle , 16.05.2023 15:26

Hallo zusammen,

bei meinem Umbau einer Märklin Re465 (3463) bin ich auf ein für mich momentan nicht erklärbares Problem gestossen.
Ich habe die Lokomotive mit den Lichtplatine von Lüssi und der Schnittstellenplatine ebenfalls von Lüssi umgebaut was ich schon mehrfach gemacht habe, bisher ohne Probleme.

Habe den Decoder mit dem Decoderprojekt bespielt und wenn ich die Lok aufs Gleis stelle leuchten an beiden Seiten die roten Rücklichter welche an AUX3 und an AUX4 angeschlossen sind. Ich kann AUX3 und AUX4 nicht schalten bzw. ansprechen. Ich habe ein Bild der verdrahteten Lok hier angehängt.

Hat jemand eine Idee warum die beiden Ausgänge dauerhaft an sind und nicht reagieren?
Wenn ich die Anleitung von ESU richtig interpretiere sollten die beiden Ausgänge am 59649 auf die MTC Schnittstelle als verstärkte Ausgänge rausgeführt sein?

Falls jemand eine Idee hat, woran es liegen könnte würde ich mich über eine hilfe sehr freuen.

Vielen Dank

Grüße Denis

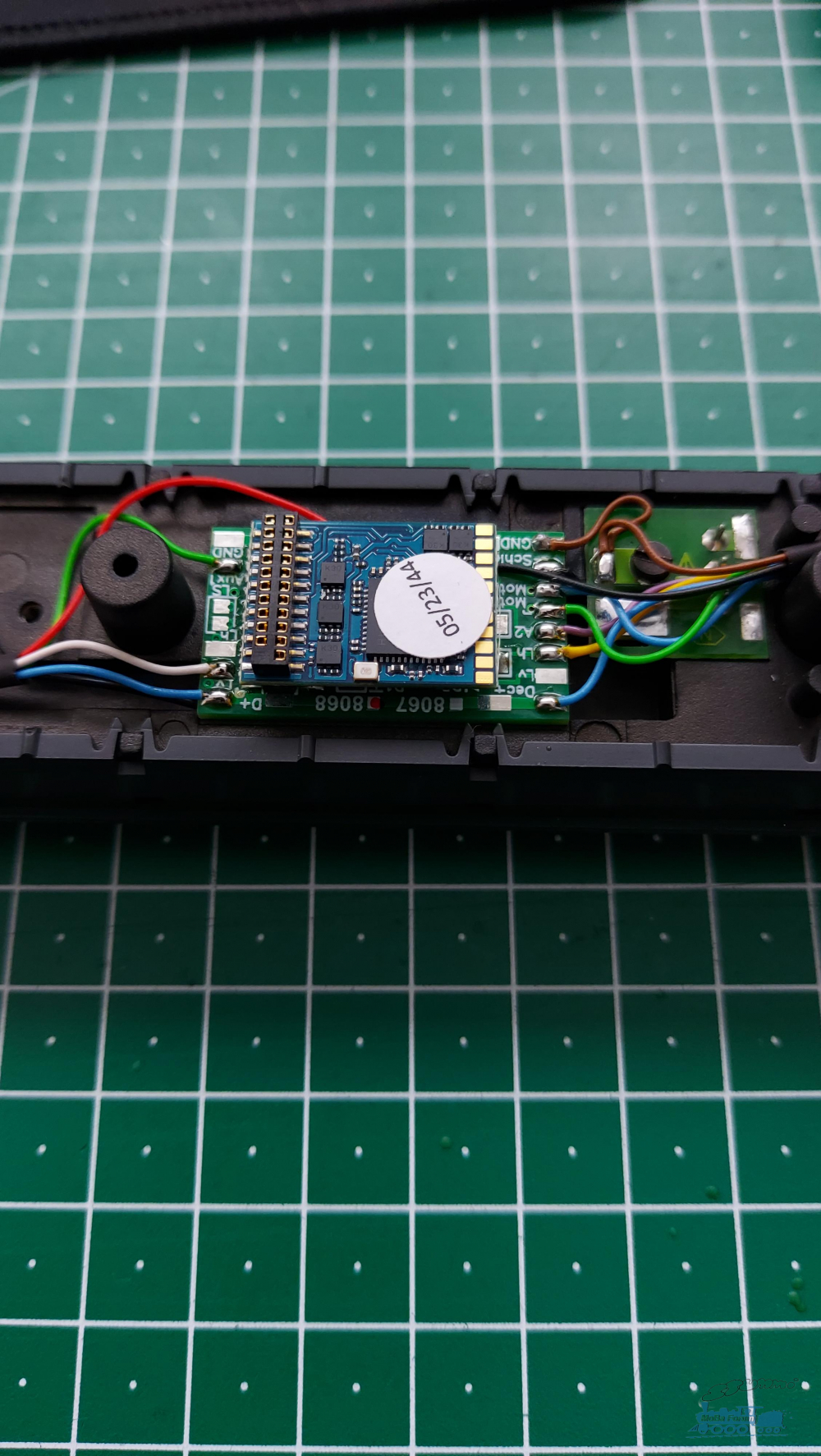

Bild entfernt (keine Rechte)

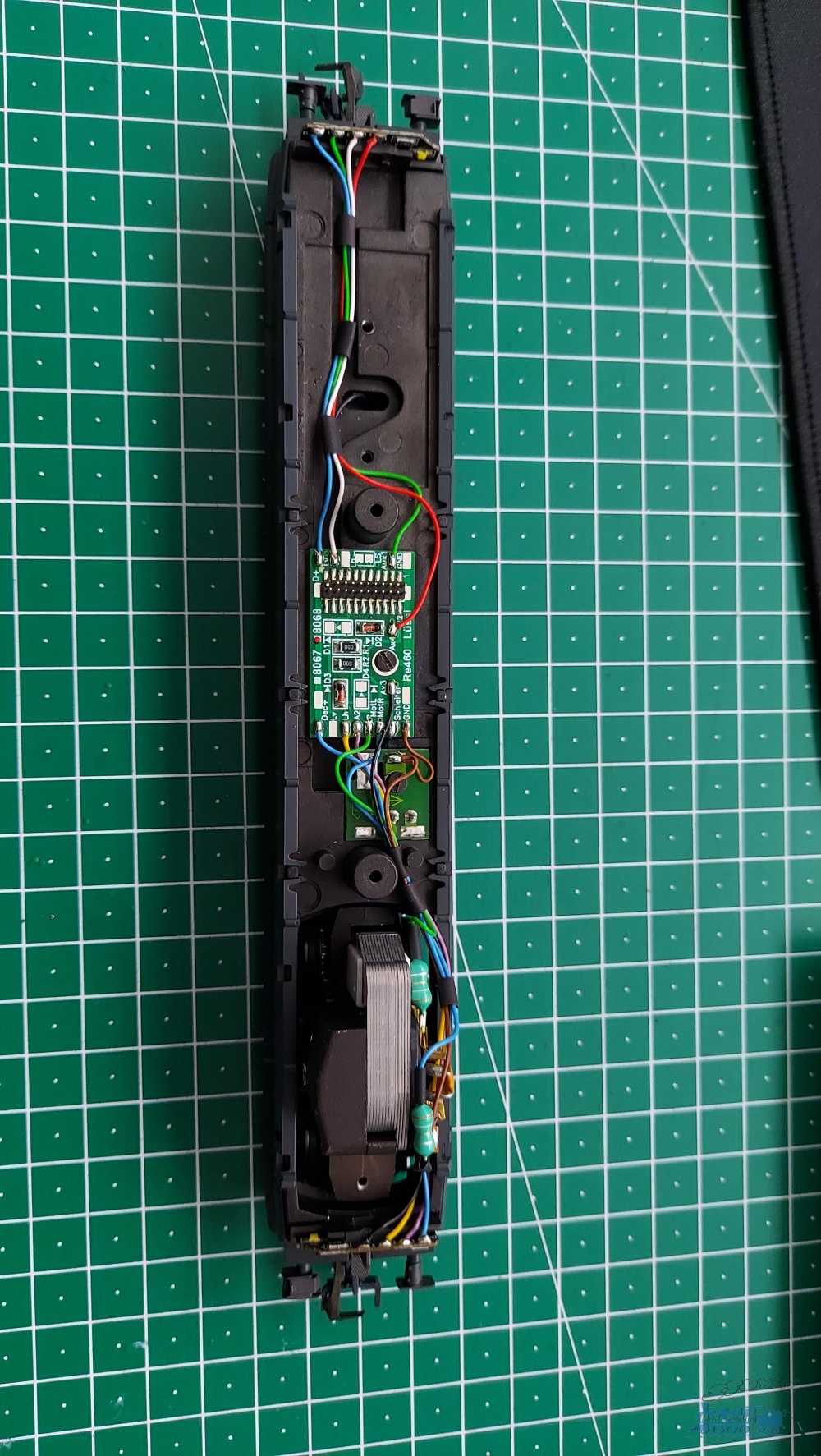

Bild entfernt (keine Rechte)
Bild entfernt (keine Rechte)

#2 von Bastlwastl , 16.05.2023 16:11

Servus

ich selber habe keine Platine in den Fingern jedoch fällt mir auf Deinem Bild was auf.

auf der Platine steht GND und Du hast die Gehäusemassse angeschlossen.

GND ist doch eigentlich Decoder Minus oder irre ich mich da

Zieht die Platine die Radschleifer nicht vom Schraubpunkt somit wäre das braune Kabel zur Platine falsch ???

Gruß

Manfred

#3 von moppe , 16.05.2023 16:26

Zitat von Gazelle im Beitrag #1

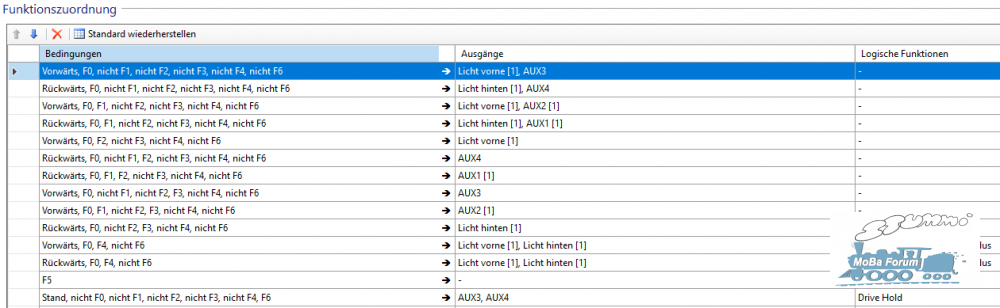

Bei Vorwärtz, F0, nicht F1, nicht F2, nicht F3, nicht F4, nicht F6 soll Aux3 an sein
Bei Vorwärtz, F0, nicht F1, nicht F2, F3, nicht F4, nicht F6 soll Aux3 an sein
Bei Stand, nicht F0, nicht F1, nicht F2, nicht F3, nicht F4, F6 soll Aux3 an sein

Funktioniert dieser in andere ihren Loks?

Bist du 100% sicher das du ein MKL decoder hab?

Klaus

#4 von Gazelle , 16.05.2023 16:29

Zitat von Bastlwastl im Beitrag #2
Servus

ich selber habe keine Platine in den Fingern jedoch fällt mir auf Deinem Bild was auf.

auf der Platine steht GND und Du hast die Gehäusemassse angeschlossen.

GND ist doch eigentlich Decoder Minus oder irre ich mich da

Zieht die Platine die Radschleifer nicht vom Schraubpunkt somit wäre das braune Kabel zur Platine falsch ???

Gruß

Manfred

Hallo Manfred,
die Platine ist korrekt angeschlossen so ist es in der Beschreibung von Lüssi. GND ist die Schienenmaße.
An der Platine gibt es noch Decoder+ dort sind die Verbraucher angeschlossen.

Gruß
Denis

#5 von Michael Knop , 16.05.2023 16:30

Hi,

welche Platinen von Luessi hast Du genommen, und wie ist der Dekoder eingestellt (Verstärkt/Logikpegel)?

Ich vermute dort Unstimmigkeiten.

Viele Grüße, Michael

#6 von jogi , 16.05.2023 16:31

falsches Thema

entschuldigung

#7 von Gazelle , 16.05.2023 16:33

Zitat von moppe im Beitrag #3
Zitat von Gazelle im Beitrag #1

Bei Vorwärtz, F0, nicht F1, nicht F2, nicht F3, nicht F4, nicht F6 soll Aux3 an sein
Bei Vorwärtz, F0, nicht F1, nicht F2, F3, nicht F4, nicht F6 soll Aux3 an sein
Bei Stand, nicht F0, nicht F1, nicht F2, nicht F3, nicht F4, F6 soll Aux3 an sein

Funktioniert dieser in andere ihren Loks?

Bist du 100% sicher das du ein MKL decoder hab?

Klaus

Hallo Klaus,

ja dieses Mapping funktioniert an andern Loks einwandfrei.

Den Decoder habe ich frisch aus der Packung genommen, es steht zumindest so auf der Verpackung drauf. Gibt es eine Möglichkeit das zu prüfen?

Gruß
Denis

#8 von Gazelle , 16.05.2023 16:36

Zitat von Michael Knop im Beitrag #5
Hi,

welche Platinen von Luessi hast Du genommen, und wie ist der Dekoder eingestellt (Verstärkt/Logikpegel)?

Ich vermute dort Unstimmigkeiten.

Viele Grüße, Michael

Hallo Michael,

ich nutze die Lüssi 8068 und habe den LopiV5 mit den verstärkten Ausgängen genommen.
Denke das passt so alles.

Gruß
Denis

#9 von mobaz , 16.05.2023 17:42

Moin, Decoderinformationen auslesen, da steht alles drin.
Schönen Gruß
Maik

#10 von moppe , 16.05.2023 18:02

Zitat von Gazelle im Beitrag #7
[
Den Decoder habe ich frisch aus der Packung genommen, es steht zumindest so auf der Verpackung drauf. Gibt es eine Möglichkeit das zu prüfen?

Ob du schaltet Aux 3, ändert sich dann da der Lichtstärke der Licht an Aux3?

Klaus

#11 von LukasLokführer , 16.05.2023 19:03

Zitat von Michael Knop im Beitrag #5
Hi,
welche Platinen von Luessi hast Du genommen, und wie ist der Dekoder eingestellt (Verstärkt/Logikpegel)?
Ich vermute dort Unstimmigkeiten.
Viele Grüße, Michael

Hallo Michael,

bei ESU Decodern lassen sich (mit Ausnahme des LoPi FX 4 u. 5 mit 21MTC) AUX 3 u. 4 nicht zwischen verstärkten Ausgängen oder Logikpegeln umstellen. Man muss den richtigen Decoder (MKL oder NEM660) verwenden.

@Gazelle: Wenn die Luessi-Platine Logikpegel an AUX3 u. 4 erwartet, wird ein MKL nicht funktionieren.

Gruß,
Lukas

#12 von LukasLokführer , 16.05.2023 19:09

Zitat von Gazelle im Beitrag #1
... Ich kann AUX3 und AUX4 nicht schalten bzw. ansprechen. Ich habe ein Bild der verdrahteten Lok hier angehängt.

Hat jemand eine Idee warum die beiden Ausgänge dauerhaft an sind und nicht reagieren?

Das sieht eher so aus, als wäre das kein MKL! Wenn AUX 3 u. 4 Logikpegel sind (0 o. 3.3V gegen Decodermasse) dann sind das gegenüber U+ je nach Schienenspannung 13-16V, das heißt angeschlossene Lichter sind immer an. Unter Umständen kann man einen gewissen Helligkeitsunterschied zwischen AUX aktiv/inaktiv erkennen.
Ich würde da aber nicht lange herumspielen - der Decoder könnte Schaden nehmen.

Gruß,
Lukas

#13 von Volldampf , 16.05.2023 19:21

Der Dekodertyp müsste beim Lokprogrammer oben angezeigt werden. Da einfach auslesen.

#14 von Michael Knop , 16.05.2023 19:27

Zitat von Gazelle im Beitrag #8
Zitat von Michael Knop im Beitrag #5
Hi,

welche Platinen von Luessi hast Du genommen, und wie ist der Dekoder eingestellt (Verstärkt/Logikpegel)?

Ich vermute dort Unstimmigkeiten.

Viele Grüße, Michael

Hallo Michael,

ich nutze die Lüssi 8068 und habe den LopiV5 mit den verstärkten Ausgängen genommen.
Denke das passt so alles.

Gruß
Denis

Hi Denis,

Das passt soweit zusammen. Nur finde ich bei luessi, dass 8068 für die hauseigenen led Platinen gedacht ist.
https://luessi.ch/eshop/oc/leiterplatte-...tml?search=8068

Hast du diese auch gekauft und eingebaut?

Viele Grüße, Michael

#15 von Michael Knop , 16.05.2023 19:32

Zitat von LukasLokführer im Beitrag #11
Zitat von Michael Knop im Beitrag #5
Hi,
welche Platinen von Luessi hast Du genommen, und wie ist der Dekoder eingestellt (Verstärkt/Logikpegel)?
Ich vermute dort Unstimmigkeiten.
Viele Grüße, Michael

Hallo Michael,

bei ESU Decodern lassen sich (mit Ausnahme des LoPi FX 4 u. 5 mit 21MTC) AUX 3 u. 4 nicht zwischen verstärkten Ausgängen oder Logikpegeln umstellen. Man muss den richtigen Decoder (MKL oder NEM660) verwenden.

@Gazelle: Wenn die Luessi-Platine Logikpegel an AUX3 u. 4 erwartet, wird ein MKL nicht funktionieren.

Gruß,
Lukas

Hi Lukas,

Hast (teilweise) recht - der 5er LoPi ist nicht umschaltbar - entweder Logikpegel ODER verstärkt.
Ich habe doch selbst die Unterschiede zwischen nem660 und MKL hier aufgezeigt, und auch wie man mittels Lötkolben das ganze ändern kann

Zu dem teilweise - es gab auch normale LoPi 4 (für Loks, keine fx Dekoder), mit Umschaltung zwischen Logikpegel und verstärkt. Ich habe die immer für die 2263x traxx von Trix benutzt.

Viele Grüße, Michael

#16 von supermoee , 16.05.2023 20:15

Hallo

Dauerleuchten an Aux3 und 4 ist ein Symptom, dass die Ausgänge am Dekoder nicht verstärkt sind.

Dekoder überprüfen.

Gruss

Stephan

#17 von Gazelle , 16.05.2023 20:50

Hallo zusammen,

erst mal vielen Dank für die vielen Tips.
Ich fasse mal zusammen:

@Lukas Lokführer: Die Lüssiplatine erwartet einen MKL Decoder darauf habe ich geachtet, es ist nicht die erste Lok die ich so umgebaut habe das sollte passen.
@Michael Knop: Ich habe auch die LED Paltinen dazu verbaut von Lüssi.

Ich habe noch ein wenig versuche gemacht. Wenn ich die Kabel nicht an der Schnittstellenpaltine anlöte sondern an den Anschlußpads direkt am Decoder dann funktioniert alles so wie ich es erwarte. In der ESU Anleitung steht dass dort AUX 3(Power) und AUX 4 (Power) sind dachte ein versuch schadet nicht.

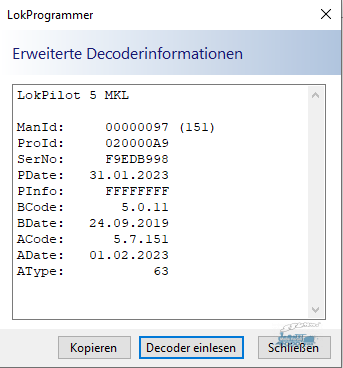

Den Deocder habe ich ausgelesen, lt. Decoder Tool ist es ein MKL Decoder.

Habe aus einer anderen Lok einen ESU V5 MKL genommen und in die LOK eingebaut, der Funktioniert so wie er soll die Lok macht was ich erwarte

Daher denke ich, ist der Decoder kein MKL, die LED leuchten auch nicht mit der Helligkeit die ich sonst kenne. Das sind alles indizien welche darauf hindeuten das mit dem Decoder etwas nicht stimmt.
Werde mal ESU kontaktieren, mal abwarten was die dazu sagen.

Vielen Dank und einen schönen Abend euch

Denis

Bild entfernt (keine Rechte)

#18 von robert991122 , 17.05.2023 13:49

Hallo denis,

hier ist ein Bild von Michael Knop zu einem LopiV5 (MKL):
RE: Wie kann man den regulären ESU LokSound 5 21mtc vom MKL unterscheiden?

Bei Deinem Bild in #1 ist ein Decoder mit den zwei Brücken-Widerständen in NICHT-MKL Stellung abgebildet.
Es sollte also reichen, diese so wie von Michael Knop beschrieben, umzulöten.

Oder bei ESU zu reklamieren :-)

Gruß
Robert

#19 von Gazelle , 17.05.2023 19:05

Hallo Robert,

Danke für deinen Hinweis, auf den Decodern sind die Brücken falsch gesetzt, damit ist klar warum die Ausgänge auf der Schnittstelle nicht funktionieren.

Werde die Decoder zu ESU zurückschicken.
Der Kundenservice von ESU hat mir schon geantwortet und mich gebeten die Decoder zu ESU zu schicken.

Grüße
Denis

#20 von Willi , 23.07.2023 13:39

Hallo Zusammen,
ich habe gerade gestern das selbe Problem bei drei Decodern ESU59649 MTC21 MKL festgestellt. (Decoder im Mai 2023 gekauft)
Da hat ESU wohl eine Charge, wo etwas schief gelaufen ist. Ein vierter Decoder aus der Lieferung war in Ordnung.
Da ich keinen Fehler in meinem Umbau finden konnte und nach Hilfe im Netz gesucht habe, bin ich auf diesen Chat gestoßen.
Danke für die Hinweise, das hat mit gut geholfen.
Meine Decoder gehe jetzt auch zu ESU.

Grüße und schönen Sonntag
Willi
