Hallo,

ich habe eine Zentrale YD7100 (ex DR5000). Wegen der H-Brücke am Booster verlangt die Zentrale bei Belegtmeldern einen OPTO-Koppler am Eingang. Bislang habe ich dazu - insgesamt 10 - DR4088LN-OPTO genutzt. Diese wird es wohl nach dem Konkurs von digikeijs nicht mehr geben.

Welche Ersatzmöglichkeiten gibt es?

- Das einfachste wäre natürlich eine YD6016LN-OPTO von YaMoRC. Die ist aber nicht in Sicht und Karst Drenth hat hier im Forum angedeutet, dass sie mangels vernünftiger Stückzahlen vermutlich nicht auf den Markt kommen wird. Andererseits sind 3-L-Fahrer, die eine Zentrale mit H-Brücke haben, doch auf eine OPTO-Variante bei den Rückmeldern angewiesen. Oder?

- Einsatz von Rückmeldedecodern, die zwar OPTO-Koppler haben aber kein LocoNet sondern s88N. Da habe ich bislang nur den IEK S-88 Cat-5 Opto (gibt es wohl nicht mehr) und den RM-88-N-Opto (Litfinski) gefunden.
Oder gibt es noch andere?

- Bau einer einfachen "Vorschaltplatine" mit Optokopplern vor einem YD6016LN-GND Rückmeldemodul, dass ja hoffentlich bald den RollOut erlebt. Dafür bräuchte ich aber eine funktionierende Schaltung.....

- Eigenbau. Ich würde davor nicht zurückschrecken - wenn es für die Aufgabe OPTO-Koppler + LocoNet einen fertigen Schaltplan gäbe - habe ich aber auch noch nicht gefunden.

Welche Ersatzmöglichkeiten gibt es aus eurer Sicht sonst noch?

Viele Grüße

Wolfgang

Ich würde MSL fragen oder in den NL anrufen und fragen.

Hallo Wolfgang!

Zitat von ohawd im Beitrag #1

---

Andererseits sind 3-L-Fahrer, die eine ("eine", oder "eine elektrisch gut designte"?) Zentrale mit H-Brücke haben, doch auf eine OPTO-Variante bei den Rückmeldern angewiesen. Oder?

---

Hallo Eckhart,

vielen Dank für deine Ausführungen. Das Problem habe ich so noch nicht betrachtet. Ich fühle mich aber andererseits auch nicht elektronisch fit genug, um deinen Vorschlag wirklich beurteilen zu können.

Das LocoNet - hier LocoNetT - liefert ja einen Gleichspannung zur Versorgung der Module und das LocoNet-Signal. Es müsste also beides potenzialmäßig getrennt werden. Wenn es nur um die Versorgungsspannung geht - das weiß ich aber nicht - dann könnte man sicher eine separate Spannungversorgung einspeisen. Z. B. mit dem Uhlenbrock LocoNet-Verteiler.

Auf jeden Fall müsste ich irgendwo - am besten herstellerseitig - das "Go" für eine solche Lösung bekommen.

Viele Grüße

Wolfgang

Hallo Wolfgang!

Zitat von ohawd im Beitrag #4

---

Wenn es nur um die Versorgungsspannung geht - das weiß ich aber nicht - dann könnte man sicher eine separate Spannungversorgung einspeisen. Z. B. mit dem Uhlenbrock LocoNet-Verteiler.

---

Hallo,

Zitat von Eckhart im Beitrag #5

---

Nein, es geht hauptsächlich um die Loconet-Stromschleifen-Signaladern! (das sind die im RJ12 Stecker ganz innen!) Die Stromversorgung ist nur ein sekundäres Problem!

---

Zitat von vikr im Beitrag #6

---

ich denke, dass sie Versorgung der Modul-Elektronik auch galvanisch vom Rückmelde Stromkreis getrennt sein muss.

---

Zitat von Eckhart im Beitrag #3

---

Mein Eindruck ist eher, dass das elektrische Design der DR5000, sowohl eine H-Brücke zu verwenden, als auch das integrierte Loconet nicht sauber galvanisch zu entkoppeln, als Verkaufsgenerator für OPTO Module dient(e)? Es mag aber auch sein, dass ich irgendwas noch nicht richtig verstanden habe! Dann lasse ich mich gerne belehren!

---

Zitat von Eckhart im Beitrag #3

---

Mein Eindruck ist eher, dass das elektrische Design der DR5000, sowohl eine H-Brücke zu verwenden, als auch das integrierte Loconet nicht sauber galvanisch zu entkoppeln, als Verkaufsgenerator für OPTO Module dient(e)? Es mag aber auch sein, dass ich irgendwas noch nicht richtig verstanden habe! Dann lasse ich mich gerne belehren!

---

Hallo Karst!

Zitat von Karst Drenth im Beitrag #8

---

Wie schwarz kann man nur denken... wirklich

---

Zitat von Karst Drenth im Beitrag #8

---

Ja, dass von Anfang an die DR5000 konzipiert war für einen reinen 2-Leiter Betrieb.

---

Zitat von Karst Drenth im Beitrag #8

---

Nee Leute ! Nicht für den Zweck geeignet, aber doch gekauft und probiert

---

Hallo,

mir würde es helfen, wenn ihr wieder auf meine Anfrage zurück kommt. Ich will kein digikeijs bashing und auch sonst keine Suche nach den "Schuldigen"! Ich habe mich für das Konzept entschieden und finde es nach wie vor OK! Ich habe auch überhaupt nichts dagegen, die Optokoppler in den RM-Eingängen zu bezahlen. Das ist ja wohl nicht die Welt.

Also bitte gerne weiter Lösungsvorschläge!

@Karst: da du dich ja auch eingeschaltet hast: bleibt es bei der Absage einer YD6016LN-OPTO? Oder hast du eine Idee, wie ich Optokoppler vor eine YD6016LN-GND bringen könnte?

Viele Grüße

Wolfgang

Hallo Wolfgang,

Leider vorläufig ja. Dass es kaum Nachfrage gibt/gabt war wohl klar, dass die OPTOs bis zur letzte Minute bei Digikeijs auf Lager waren...
And ja, bis auf du, habe ich wirklich keine Nachfrage. Aber... der USA Händler hat auch welche gewollt. Wenn es also dort wohl laufen würde wäre es jetzt, ohne weitere Konkurrenz, vielleicht doch möglich.

Aber das hier:


ARCOMORA OKKI

könnte in Kombination mit unserem YD6016LN-GND ( der Anfang Mai auskommt ) verwendet werden.

Zitat von Eckhart im Beitrag #9

---

Wenn du das so klar und deutlich sagst, dann bin ich voll bei dir!
Gruß, Eckhart

---

Hallo Karst,

ich kann das alles nachvollziehen. Und die OKKI hatte ich mir auch schon angesehen. Es sind Stromfühler - aber (wohl) keine Optokoppler - oder? Aber genau so etwas schwebt mir vor....


Gruß

Wolfgang

Hier gibts noch 14 Stück:

http://baehnli-shop.ch/digik_rueckm.php

oder hier: https://modellbahn-pinneberg.de/Rueckmelder

Hallo ohawd,

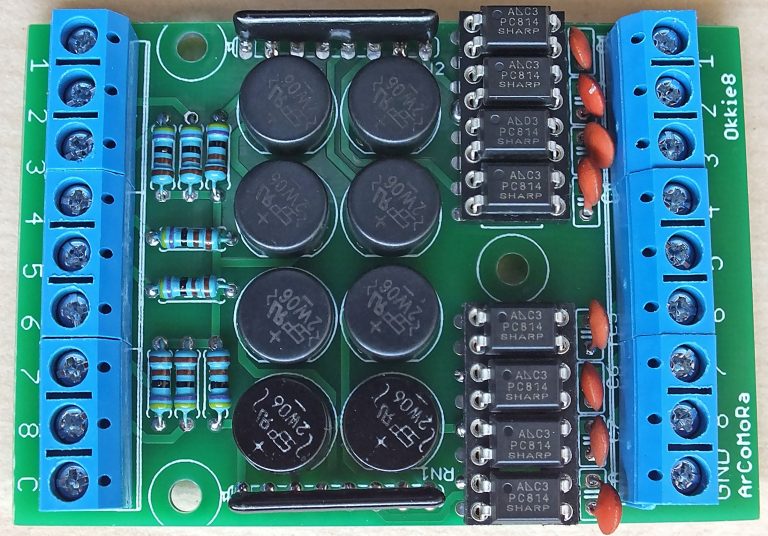

die auf dem Okki sichtbaren PC814 sind Optokoppler.

Viele Grüße
Bernhard

Servus,

wenn ich die Funktionsweise des neuen LUISA-Moduls von Uhlenbrock richtig verstehe, könnte das eine Lösung für uns Dreileiterfahrer sein.
https://www.uhlenbrock.de/de_DE/produkte...0004.7.I000E1D0

LUISA direkt ans LocoNet der Zentrale und dahinter die neuen YD6016LN-GND.

Viele Grüße
Michael

Hallo,

so sehe ich das auch. Ich habe mir gleich nach der Ankündigung das Teil vorbestellt. Mal sehen, wann es kommt und wie es dann funktioniert...


Viele Grüße

Wolfgang

Genau mit diesem Zweck im Auge hat Uhlenbrock die LUISA entwickelt.

Ich habe heute ein Vorserien Muster gesehen. Sieht gut aus, und wird wohl bald lieferbar werden.

LG,
Karst

Genau mit diesem Zweck im Auge hat Uhlenbrock die LUISA entwickelt.

Ich habe heute ein Vorserien Muster gesehen. Sieht gut aus, und wird wohl bald lieferbar werden.

LG,
Karst
