Reparaturen » Märklin BR 38 P8 37031 Motor defekt

#1 von ATISHOP_DE , 21.11.2023 12:32

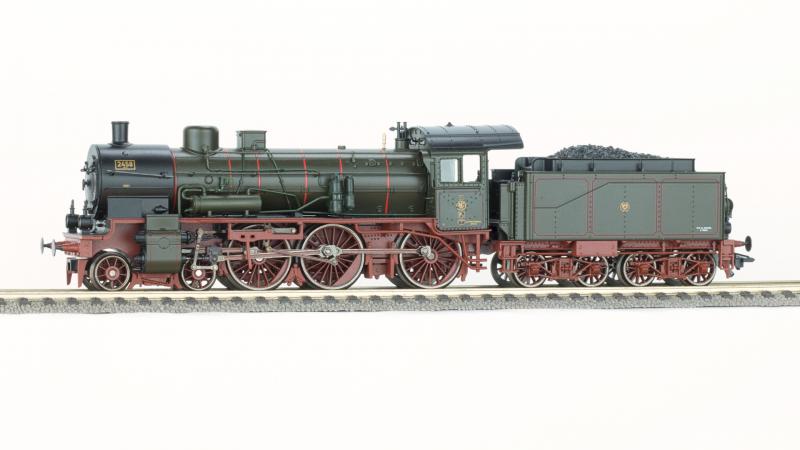

Mir wurde kürzlich eine wunderschöne H0-Schlepptender-Dampflokomotive der Gattung P8 der KPEV in OVP in die Hand gedrückt. Für lau. Wo ist der Haken?

Der Haken ist: Der Motor ist defekt. Dabei handelt es sich um einen qualitativ hochwertigen und in dieser Ausführung nicht alltäglichen Glockenankermotor von Faulhaber. Ersatz ist, wenn überhaupt lieferbar, sehr teuer. Laut Fachhändler kann Märklin aktuell nicht liefern. Wenn, dann wären ca. 200,- EUR fällig.

Der Motor war fest, ließ sich mit der Hand nicht drehen. Auch mit etwas Nachdruck nicht. Die Zerlegung brachte ein völlig deformiertes, abgeriebenes Innenleben zum Vorschein. Das war´s, das Präzisionsbauteil ist komplett hinüber.

Die knapp bemessene Anordnung des Antriebs im Kessel der Lokomotive macht die Verwendung von Alternativen nicht einfach.

Faulhaber Glockenankermotor 1524L009S
Länge des Motors ohne Welle: 23,8 mm
Durchmesser: 15 mm
Durchmesser der Welle: 1,5 mm
Länge der Welle: ca. 6 mm
Nennspannung: 9 V

Wer kennt einen passenden Motor, notfalls auch mit einer kürzeren Welle, für einen Betrieb ohne Schwungmasse?

Links und Fotos in besserer Qualität, auch zum freien Herunterladen:
https://www.atisblog.de/de/blog-beitrag/blog/maerklin-br-38-p8-37031-motor-defekt.htm

#2 von X2000 , 21.11.2023 12:53

Dann such doch nach so einer Lok oder baugleichen Lok:

https://www.kleinanzeigen.de/s-anzeige/m...566766-249-2119

https://www.ebay.de/itm/305191138124?has...ABk9SR5jjxJv-Yg

Vermutlich paßt der Motor. 200,-€ für einen Motor dieser Bauar? Wer will das verlangen?

#3 von ATISHOP_DE , 21.11.2023 13:12

Zitat von X2000 im Beitrag #2
Dann such doch nach so einer Lok oder baugleichen Lok:

Ich will einen Motor und keine Lok, schlachte doch kein funktionsfähiges Modell, schon gar nicht für 150,- EUR!

Zitat von X2000 im Beitrag #2
200,-€ für einen Motor dieser Bauar?

Der Faulhaber-Motor kostet nackt ca. einen Huni. Mit Zahnrad, Schwungmasse und angelötetem Verbindungskabel (also als Original-Ersatzteil bei Märklin), wird´s entsprechend teurer.

Bevor jetzt der Einwand kommt, dass man diese Teile umbauen kann: Ja, ich kann das, aber der Vorbesitzer nicht. Wenn es der Händler macht, fallen enstpr. Lohnkosten an. Die Reparatur wird also nicht günstiger. Das war dem Vorbesitzer zu viel.

Zitat von X2000 im Beitrag #2
Wer will das verlangen?

Ein Märklin-Fachhändler, s.o.!

#4 von ATISHOP_DE , 21.11.2023 13:15

Zitat von X2000 im Beitrag #2
Dann such doch nach so einer Lok oder baugleichen Lok: https://www.kleinanzeigen.de/s-anzeige/m...566766-249-2119

100,- EUR für eine funktionsfähige Lok, die ich nicht schlachten möchte, an Selbstabholer. Das sind für mich über 700 km, 8 h Fahrzeit.

#5 von X2000 , 21.11.2023 13:47

Ja, man kann sich die Lok sicher schicken lassen. Sollte man abklären. War nur ein gut gemeinter Tipp. Nimm den Rest als Dummy oder nimm deine Lok als Dummy. Ob man 100,-€ für die Lok oder den Motor zahlt, kommt auf's Gleiche raus. Den Rest könnte man auch anbieten und am Ende ist es ggf. ein Nullsummenspiel.

#6 von ATISHOP_DE , 21.11.2023 13:50

Zitat von X2000 im Beitrag #5
War nur ein gut gemeinter Tipp.

Danke, das weiss ich zu schätzen!

#7 von ATISHOP_DE , 21.11.2023 13:54

Zitat von X2000 im Beitrag #5
Nimm den Rest als Dummy oder nimm deine Lok als Dummy.

Auf gar keinen Fall! Ich mag solche Herausforderungen:
https://www.atisblog.de/de/blog-beitrag/blog/bits-und-bytes-fuer-die-80er-update.htm

Mein sportliches Ziel: Unter 50,- EUR bleiben!

#8 von Regionalexpress , 21.11.2023 14:31

Hallo,
schau mal bei der Modellbahn-Union nach Micromotor. Die haben Motoren, Wellen und auch sonstiges Zubehör.

#9 von JoWild , 21.11.2023 14:51

Oder schau da bei Faulhaber:
https://www.faulhaber.com/fileadmin/Impo..._1624_S_DFF.pdf
und da:
https://www.faulhaber.com/de/produkte/serie/1624s/

#10 von vohena , 21.11.2023 14:51

Hallo,

Bei sb Modellbau gibt es einen passenden Motor:
https://www.sb-modellbau.com/details/H0-...lin-BR-38_22124

Gruß Volker

#11 von ATISHOP_DE , 21.11.2023 14:53

Zitat von JoWild im Beitrag #9
Oder schau da bei Faulhaber:
https://www.faulhaber.com/fileadmin/Impo..._1624_S_DFF.pdf
und da:
https://www.faulhaber.com/de/produkte/serie/1624s/

Danke, aber der ist zu dick (16 statt 15 mm). Hier ist ein passendes Modell :
https://www.faulhaber.com/de/produkte/serie/1524sr/
Für mich wirtschaftlich uninteressant.

#12 von JoWild , 21.11.2023 14:56

Uups, ein Maß falsch gelesen.

#13 von ATISHOP_DE , 21.11.2023 14:58

Zitat von vohena im Beitrag #10
Bei sb Modellbau gibt es einen passenden Motor:
https://www.sb-modellbau.com/details/H0-...lin-BR-38_22124

Danke, es wird wärmer!

#14 von etd , 08.12.2023 08:22

Zitat von ATISHOP_DE im Beitrag #11
Zitat von JoWild im Beitrag #9
Oder schau da bei Faulhaber:
https://www.faulhaber.com/fileadmin/Impo..._1624_S_DFF.pdf
und da:
https://www.faulhaber.com/de/produkte/serie/1624s/

Danke, aber der ist zu dick (16 statt 15 mm). Hier ist ein passendes Modell :
https://www.faulhaber.com/de/produkte/serie/1524sr/
Für mich wirtschaftlich uninteressant.

Faulhaber-Motoren werden nicht mehr an Kunden geliefert. Nur Gewërbliche kunden können weiterhin einkaufen. Aufgrund der Konkurrenz aus China haben sie inzwischen die meisten Motoren aus dem Programm genommen! Es macht daher keinen Sinn, nach den Spezifikationen eines Faulhaber-Motors zu suchen. Einen preisgünstigen 1524D-Motor finden Sie bei Modellbau Union: 1524D Motor für € 19,90 und ein Wellenadapter von € 3,75
Da auch SB Modellbau keine Faulhaber mehr liefert, gibt es den gleichen chinesischen Motor für € 60,00. 1524D bei SB Modellbau

Ed
