RE: Mein neues Projekt: Weinert DB 01.10 Kohle Neubaukessel, RP 25, Art. 4149

#1 von Buh , 05.02.2020 19:02

Moin!

Ich habe, wie schon angekündigt, mal wieder einen netten Bausatz zur Montage liegen. Es ist eine Schlepptenderlok und das "Hamsterrad" darf nicht mitraten, der weiß nämlich welche Lok es wird. Er hat Komponenten zugeliefert.

Fangen wir an wie immer, der Rahmen. Wie schon bei der 41 haben sich die Rahmenwangen durch das Ätzen nach dem heraustrennen aus dem Blech gebogen.



Mit den Schrauben und dem Lötkolben bin ich dem Rahmen zu leibe gerückt. Fließt das Lötzinn gut zwischen den Rahmenwangen, sieht man es unten wieder herauskommen.



Hat man alle Abstandshalter eingeschraubt und beide Rahmenwangen verlötet, so ergibt sich mit dem Innenzylinder und dem Rahmenabschluss folgendes Bild:



Da dies eine sehr stabile Lok sein soll, habe ich den Rahmen auch sehr stabil, möglichst an allen Stellen verlötet.



Sodann kommt der Rahmenvorschuh an die Reihe. Beide Seiten werden an den Rahmen verlötet.



Ich habe mich hier am Broncerahmen orientiert, es gibt keine Führungsbohrung in der man eine Hilfe zum Ausrichten unterbringen kann. Es hat aber geklappt. Danach wird der Rahmen erstmal mit einer Zahnbürste unter fliessend Wasser gründlich gereinigt. So bekommt man das Lötwasser am besten wieder ab. Überschüssiges Lötzinn habe ich abgeschliffen.



Danach können die Federpakete eingebaut werden. So sollte man den Rahmen ausrichten und auf Parallelität von vorderer Pufferbohle und Rahmenabschluss achten. Ich lege den Rahmen auf mein Montageblech und auf eine Glasscheibe, meistens klappt das mit der "Gradität".



Dann kommt der Steuerungsträger an die Reihe. Ich habe den auch verlötet um ihn nochmal richten zu können, ohne das alles wieder auseinander bricht.



Soviel erstmal für heute. Na, wer ahnt, was es wird?

Grüße
Buh

EDIT: Rätsel aufgelöst und Baureihe sowie Artikelnummer hinzugefügt.


Mein Schmalspurbahnhof Rostbeula DR Feeling der 60er Jahre...

Mein "Bahnbetriebswerk" Bauberichte meiner Weinertmodelle...

Das Ziel: "Rostock-Westhafen RBf"


Buh
Buh
InterRegioExpress (IRE)
Beiträge: 374
Registriert am: 31.12.2017
Spurweite H0, H0e
Stromart DC, Digital


RE: Mein neues Projekt: Weinert DB 01.10 Kohle Neubaukessel, RP 25, Art. 4149

#2 von ET 65 , 05.02.2020 21:26

Hallo Buh,

ich tippe auf 01.10. Könnte aber auch ne 03.10 sein.

Gruß, Heinz


Tried to reduce to the max Ich weiß, nicht immer einfach, aber einfach kann ja jeder.
Was noch fehlt? "Ein Sack voll Zeit"



ET 65
Metropolitan (MET)
Beiträge: 4.050
Registriert am: 01.03.2009
Ort: Hierzulande
Gleise Peco Code 75
Spurweite H0
Steuerung mit Verstand
Stromart Digital


RE: Mein neues Projekt: Weinert DB 01.10 Kohle Neubaukessel, RP 25, Art. 4149

#3 von olli hb , 06.02.2020 09:52

Moin,

oder aber ne Zweizylinder-03?

Was mich irritiert ist der einzelne Tritt, der vorn aus der (noch nicht angebrachten) Schürze ragt (oder gibt es keine geschlossene Schürze?):
Vielleicht eine DB 01 mit offenem Bereich unter der Rauchkammertür?

Schöne Grüße
Olli


olli hb
olli hb
InterRegio (IR)
Beiträge: 215
Registriert am: 17.11.2012
Spurweite H0, H0m
Stromart DC, Digital, Analog


RE: Mein neues Projekt: Weinert DB 01.10 Kohle Neubaukessel, RP 25, Art. 4149

#4 von Buh , 06.02.2020 12:06

Moin!

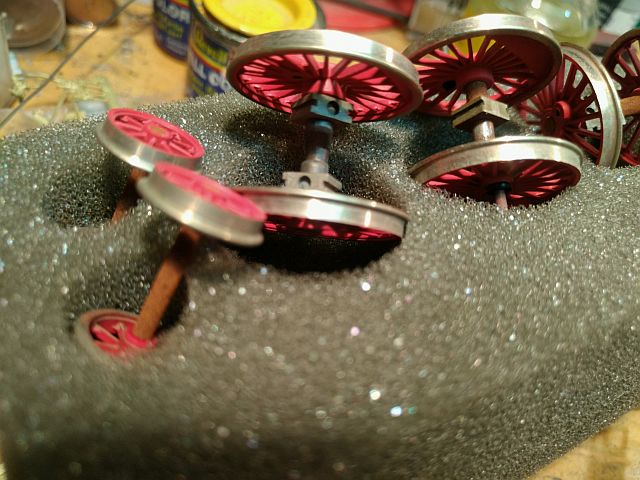

Danach habe ich mich doch sehr erschrocken. Ich habe die Räder aus der Tüte genommen und die Achsen waren extrem verrostet. Sowas habe ich noch nicht gesehen, bei keinem bisherigen Bausatz. Teilweise ließen sich die Achslagerblöcke nicht mehr drehen/verschieben. Auch die Radreifen sehen angegriffen aus. Ich habe daraufhin mit Weinert telefoniert, dort nimmt man sich dem Thema aber nicht an. Okay, der Bausatz hat auch wohl schon länger beim Händler gelegen. Auch ein Anruf bei Holger Gräler führte zu keinem Ergebnis, ausser: Schleife den Rost ab, Öle alles gut ein und fertig. Ich hatte dabei ein wenig Bedenken, das die Achsen hinterher unrund sein könnten, die Achslagerblöcke evtl. nicht mehr ohne Toleranzspiel arbeiten können.





Am Ende habe ich mit einer Polierscheibe die Achsen poliert und eingeölt. Sie sehen wieder blank aus und laufen auch wieder sauber. Auch die Radreifen habe ich mit einer Messingbürste abgebürstet, sie sind jetzt wieder blank. Ein großer Schock, aber keine Konsequenzen (hoffe ich).

Nachdem das geklärt war, ging es mti dem Rahmen weiter. Von den Zylindern und den Laufgestellen habe ich keine Detailaufnahmen gemacht, warum weiß ich ganricht mehr. Auf jeden Fall lag der Rahmen dann so vor:



Danach ging es mit der Innensteuerung weiter. Alle Verbindungen sind genietet, dieser Bausatz zählt wohl zu einem der ersten die Weinert gefertigt hat, es sind keine (wie heute üblich) Laschen an den Steuerungsteilen vorhanden.



Fertig eingebaut sieht die Steuerung dann so aus. Leider klemmte die Inensteuerung, was ich beim Probezusammenbau nicht beheben konnte. Da die Gleitbahn erst bei der Endmontage wirklich fest eingebaut werden konnte ist bei der Probemontage durch zu viel Spiel keine saubere Funktion herzustellen.



Ich habe dann mit den Kuppelstangen weiter gemacht.



Danach wurde die Treibstange aus 2 Ätzteilen zusammengelötet.



Auch dabei hilft es, mit Lötwasser zu arbeiten. Das Lötzinn ist sauber zwischen den beiden Ätzteilen verlaufen und stellt eine sehr stabile Verbindung her.



Dann werden der Voreilhebel und die Lenkerstange (?) mit dem Kreuzkopf und der Treibstange vernietet. Die Nieten sind immer etwas kribbelig, aber mit der Übung wurde das immer besser.

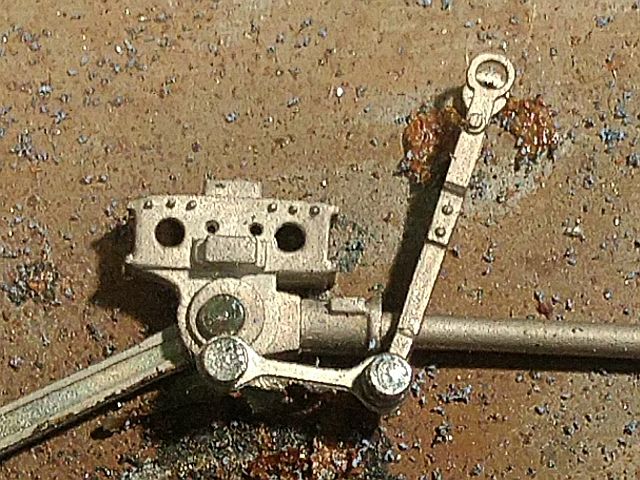

Hier nochmal der Schieberkreuzkopf in Nahaufnahme.
